微型隔膜式真空流体输送泵结构设计

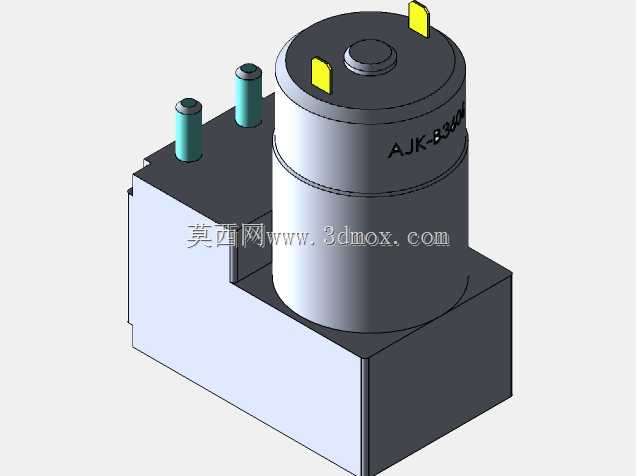

　　这款微型隔膜泵的结构设计，首先要匹配小流量、高自吸能力的紧凑型流体输送场景，常见于实验室分析仪器、小型医疗设备、便携气体采样装置这类安装空间局促、对介质洁净度有要求的工况，区别于大型工业输送泵，它不需要承担大流量重载输送任务，核心是在有限体积内实现稳定的真空抽吸与流体定向传输，避免介质与泵体传动部件直接接触造成的污染或者部件腐蚀。从结构布局来看，设计上采用了驱动段与泵腔段上下叠装的排布方式，圆柱形的驱动腔体集成了电磁驱动组件，顶部预留的两个接线端子直接对应驱动电源接入，省去了额外的接线转接结构，下方的方形基座集成了进排气流道与隔膜安装腔体，两个突出的管接头分别作为流体的入口与出口，接头采用标准圆柱外径设计，可以直接适配常用的软质气管快速插接，不需要额外设计转接头结构，降低现场安装的配件成本。

　　设计过程中需要重点考量隔膜的往复行程与泵腔容积变化率的匹配关系，隔膜作为核心动密封部件，既要保证往复运动时的形变余量足够，形成足够的容积差来产生抽吸负压，又要控制形变量避免隔膜长期往复运动出现疲劳撕裂，因此泵腔的内壁轮廓做了圆弧过渡处理，没有尖锐棱角，防止隔膜形变过程中被局部应力集中的位置割损。安装边界方面，整体基座的方形底面为安装基准面，底面预留的安装孔位可以直接通过螺丝固定在设备的安装板上，不需要额外设计安装支架，整体外轮廓没有突出的易损结构，两个流体接头的高度低于驱动段顶部的接线端子，安装时可以优先排布管路再进行接线，避免装配过程中管路与接线出现干涉。

　　功能特性上，这种隔膜结构的泵可以实现空载干运行，不会像离心泵那样出现干磨损坏的问题，对于需要频繁启停、间歇工作的采样类场景适配性很强，泵腔内部没有润滑油接触输送介质的通路，输送气体或者低粘度液体时不会造成介质污染，符合医疗、分析仪器类设备的洁净要求。设计时还考虑了驱动组件的散热问题，圆柱形驱动段的金属外壳可以直接将内部电磁组件工作产生的热量导出，不需要额外加装散热风扇，进一步压缩了整体体积，基座部分采用硬质工程塑料材质，既降低了整体重量，又能耐受常见的弱腐蚀介质，兼顾了成本与耐用性。

　　流道设计上，进气流道与出气流道在泵腔内通过单向阀片实现流向控制，阀片的开启压力做了一致性匹配，避免出现回流导致的真空度不足问题，两个接头的中心距做了标准化设计，可以直接匹配市面上常见的阀岛或者气路板的安装间距，方便集成到成套气路系统中。在实际选型适配时，需要注意这款泵的抽吸压力范围匹配小容积腔体的真空建立需求，不要用于大容积容器的持续抽真空场景，它的优势在于响应速度快，通电后短时间内就能达到额定真空度，适合短周期间歇工作的工况，长期连续工作时需要注意环境温度不要超过驱动组件的耐温上限，避免电磁线圈过热降低使用寿命。整体结构没有复杂的传动齿轮或者曲柄连杆结构，运动部件只有隔膜与单向阀片，故障率远低于结构复杂的容积式泵，日常维护只需要定期检查隔膜的老化情况，不需要加注润滑油或者更换密封填料，后期维护成本很低。
