新冠肺炎救治用双向医用呼吸气泵结构

这款气泵的设计初衷是面向呼吸窘迫患者的紧急救治场景，在常规医疗设备产能不足的应急场景下，可依托成熟的通用充气泵结构快速改造落地，适配临时救治点、移动医疗单元等缺乏专业重症设备的使用环境，核心作用是为患者提供稳定的正负压交替气流，辅助完成通气过程，弥补自主呼吸能力不足的问题。

从功能特性来看，该气泵采用双向手动泵的成熟阀体结构作为核心气路基础，区别于常规单向充气泵仅能输出正压的局限，这套结构在泵体做往复运动的全行程中，可始终保持出气口端的正压输出与进气口端的负压状态，无需额外加装换向阀组即可实现连续的气流供给，大幅减少了气路冗余部件，降低了应急场景下的故障概率。驱动端搭配线性步进电机作为动力源，电机输出轴直接与泵柄连接，省去了中间传动的连杆、齿轮结构，既压缩了整体结构体积，也减少了传动间隙带来的流量波动，可精准控制泵体的往复行程与运动速率，匹配不同患者的呼吸节律需求。

控制部分的设计参考了桌面级3D打印机的运动控制逻辑，控制器可将预设的呼吸频率、潮气量参数转化为线性电机的运动脉冲信号，精准驱动泵体做对应速率、对应行程的往复动作，模拟自然呼吸的气流曲线，避免恒压气流对患者气道造成的损伤。气路输出端预留了标准接口，可外接流量传感器、压力传感器、溢流阀以及细菌过滤器等安全组件，实时监测输出气流的压力与流量参数，当气道压力超过安全阈值时可自动溢流卸压，同时过滤器可阻隔气路中的杂质进入患者气道，降低感染风险。配套的控制交互端可直接通过通用移动终端接入，支持医护人员根据患者的实时体征调整泵的运行参数，无需额外配备专用的控制终端，进一步提升了设备的应急适配能力。

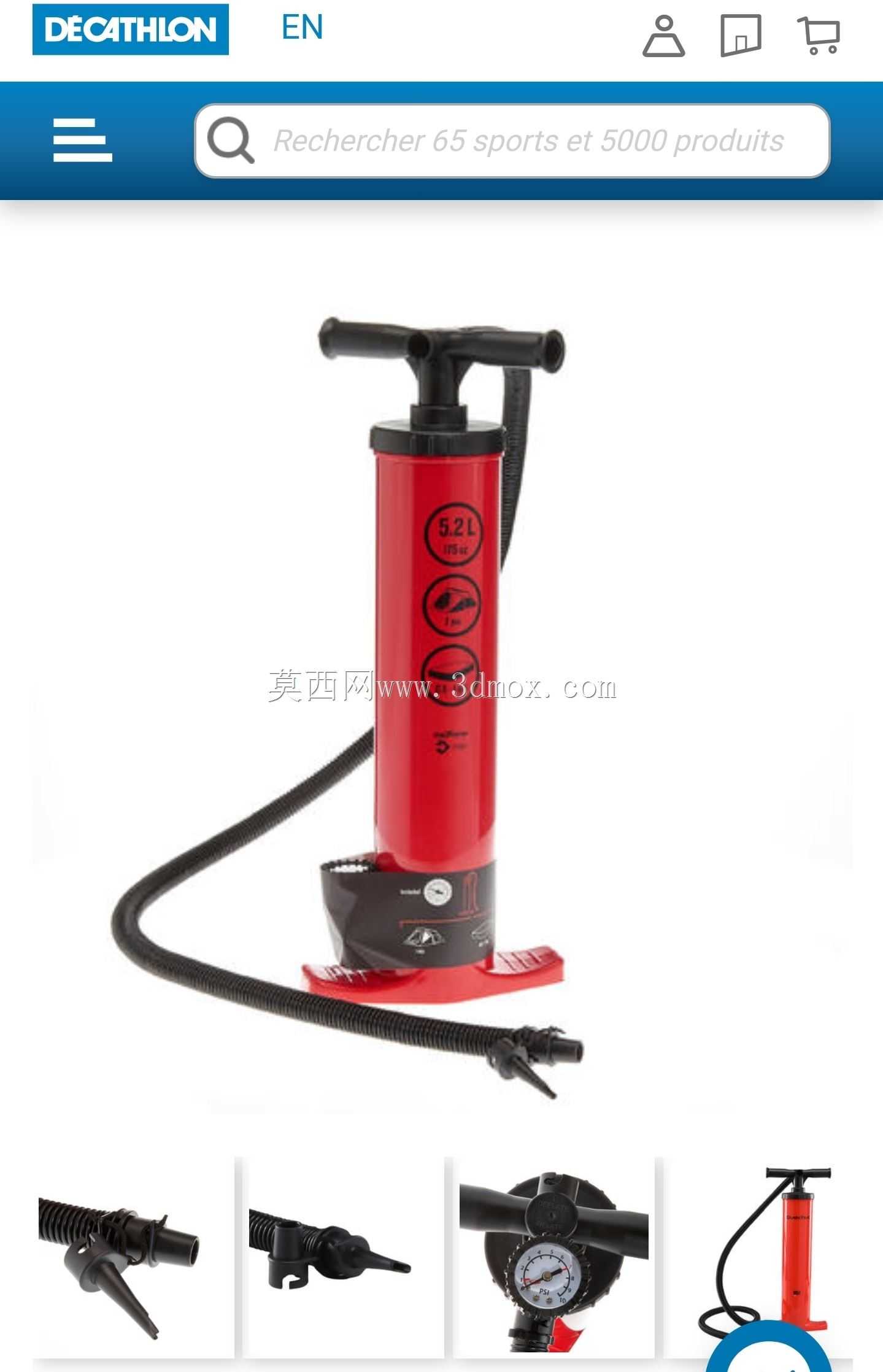

从结构设计思路上，整套方案优先选用供应链成熟的通用零部件，核心泵体可直接复用市面存量极大的充气帐、充气床配套双向手动泵结构，线性电机、控制器等部件也均为工业领域通用标准件，无需开模定制即可快速组装落地，整套设计的结构参数完全开放，可根据实际获取的零部件尺寸灵活调整安装位，适配不同场景的快速搭建需求。

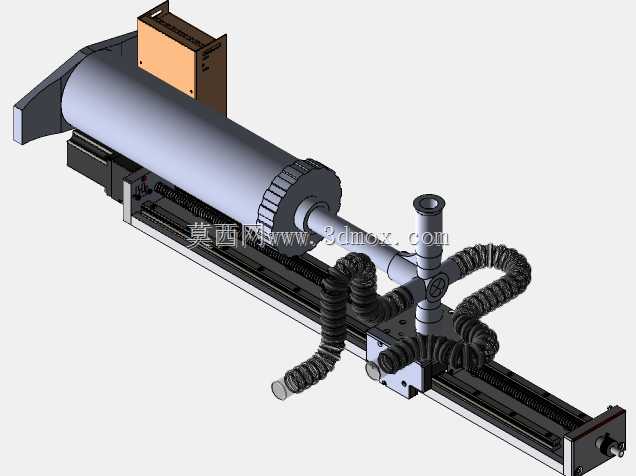

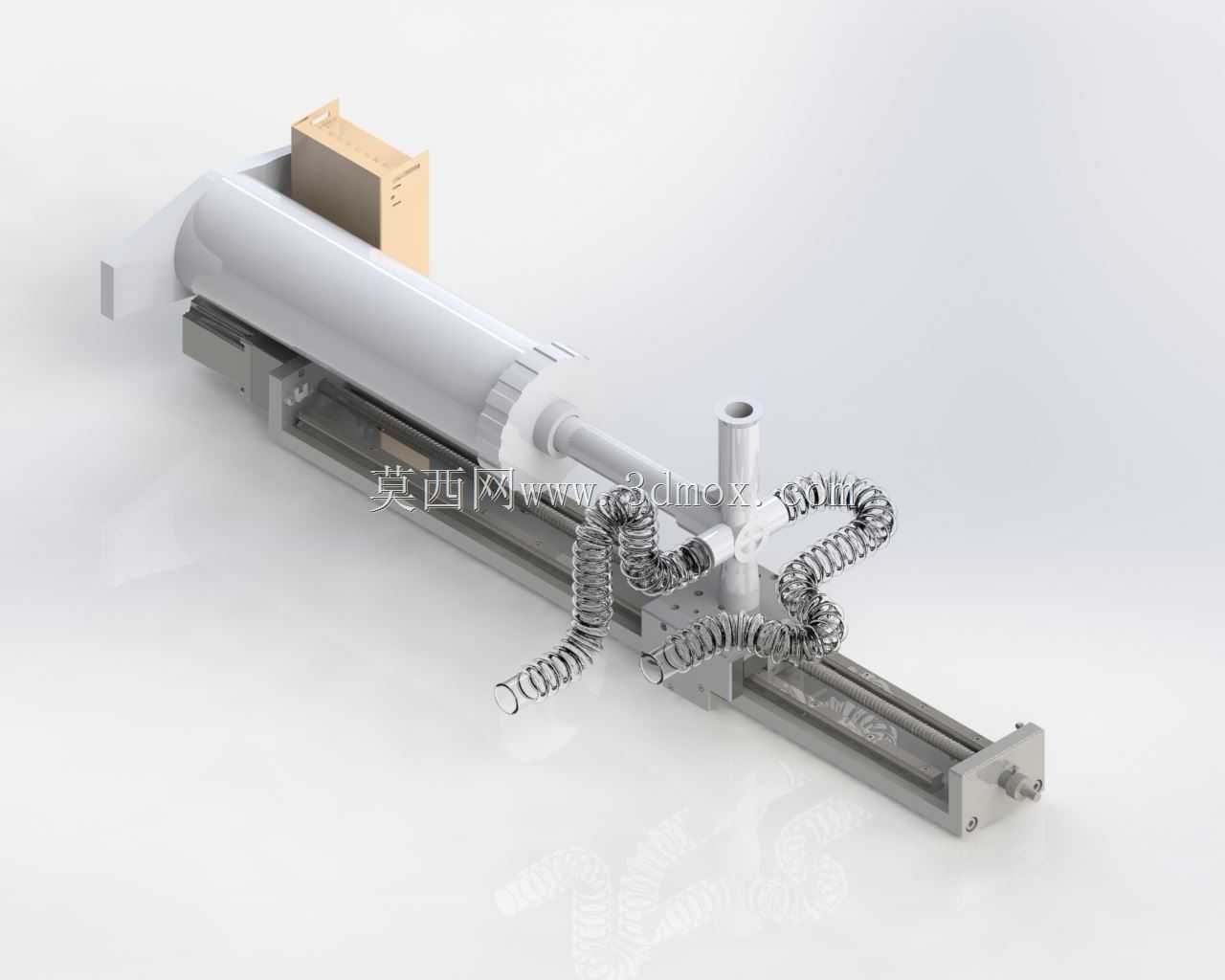

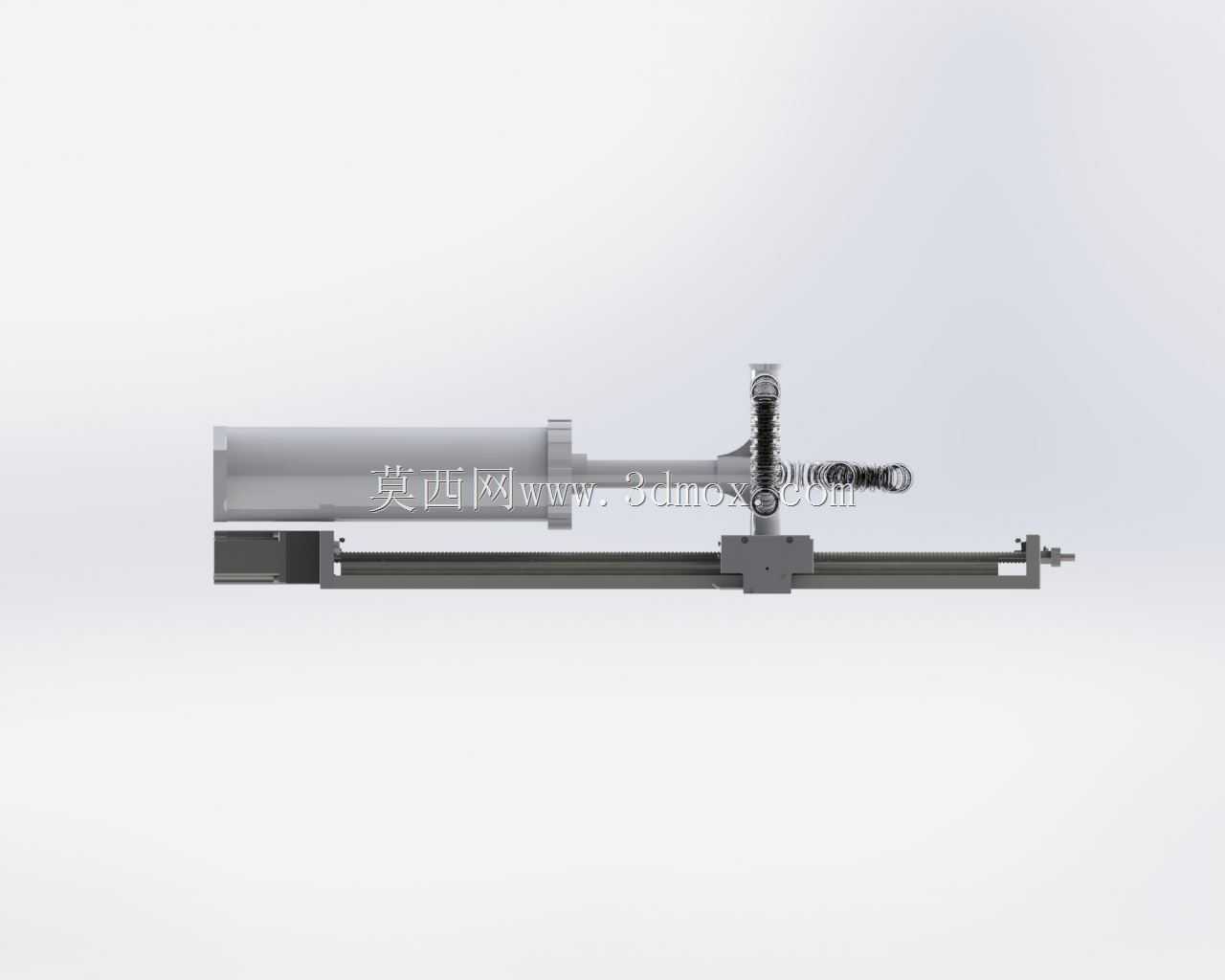

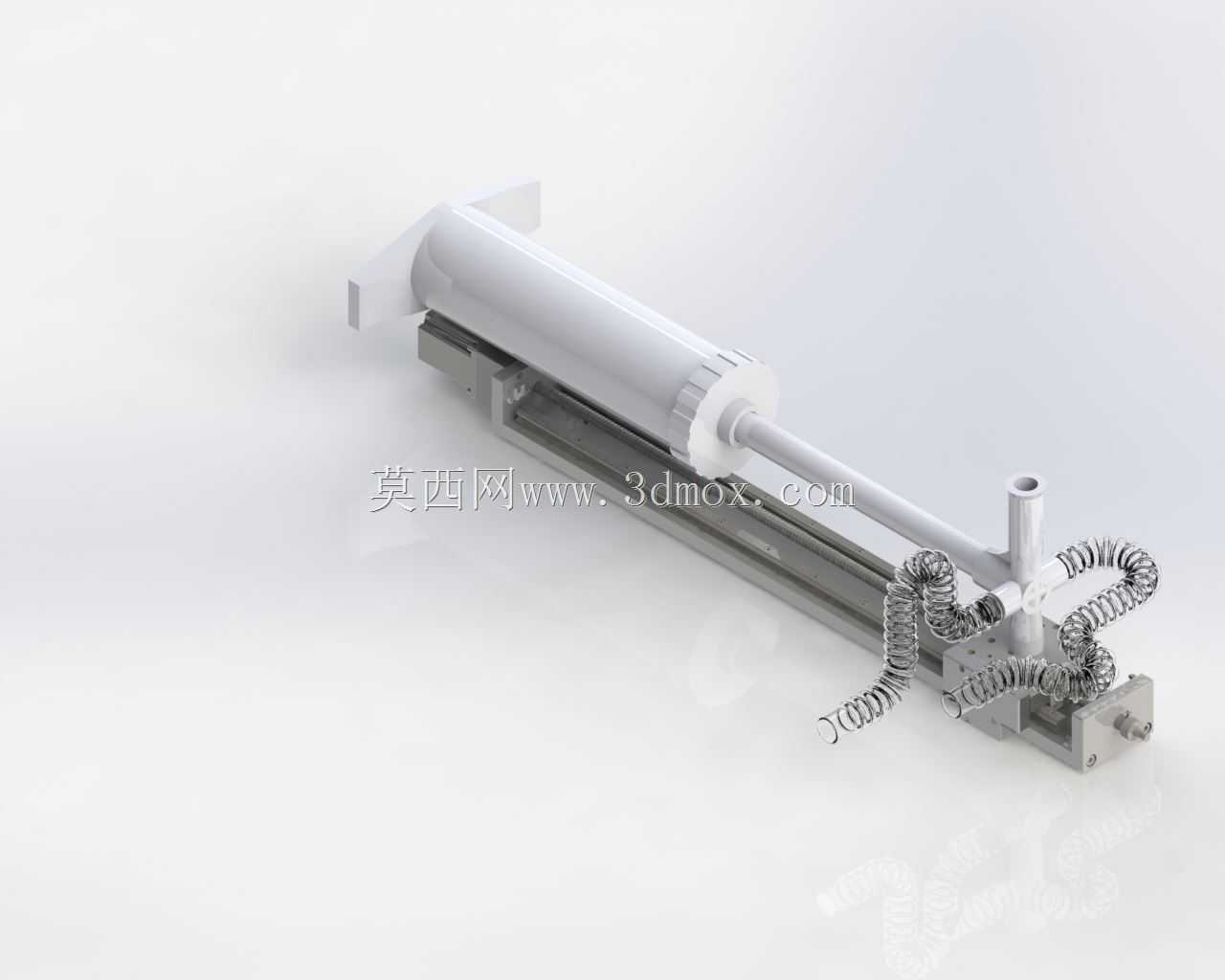

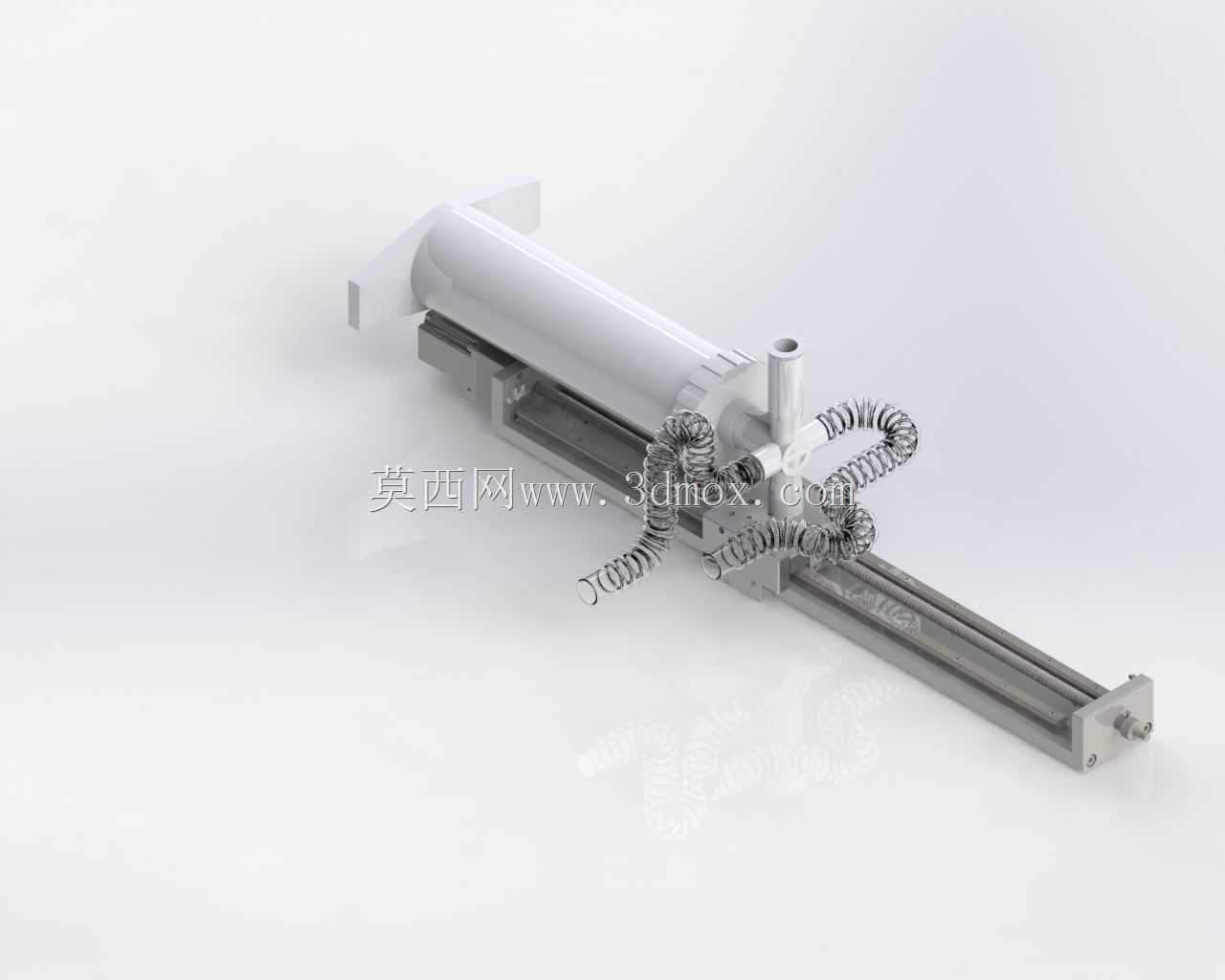

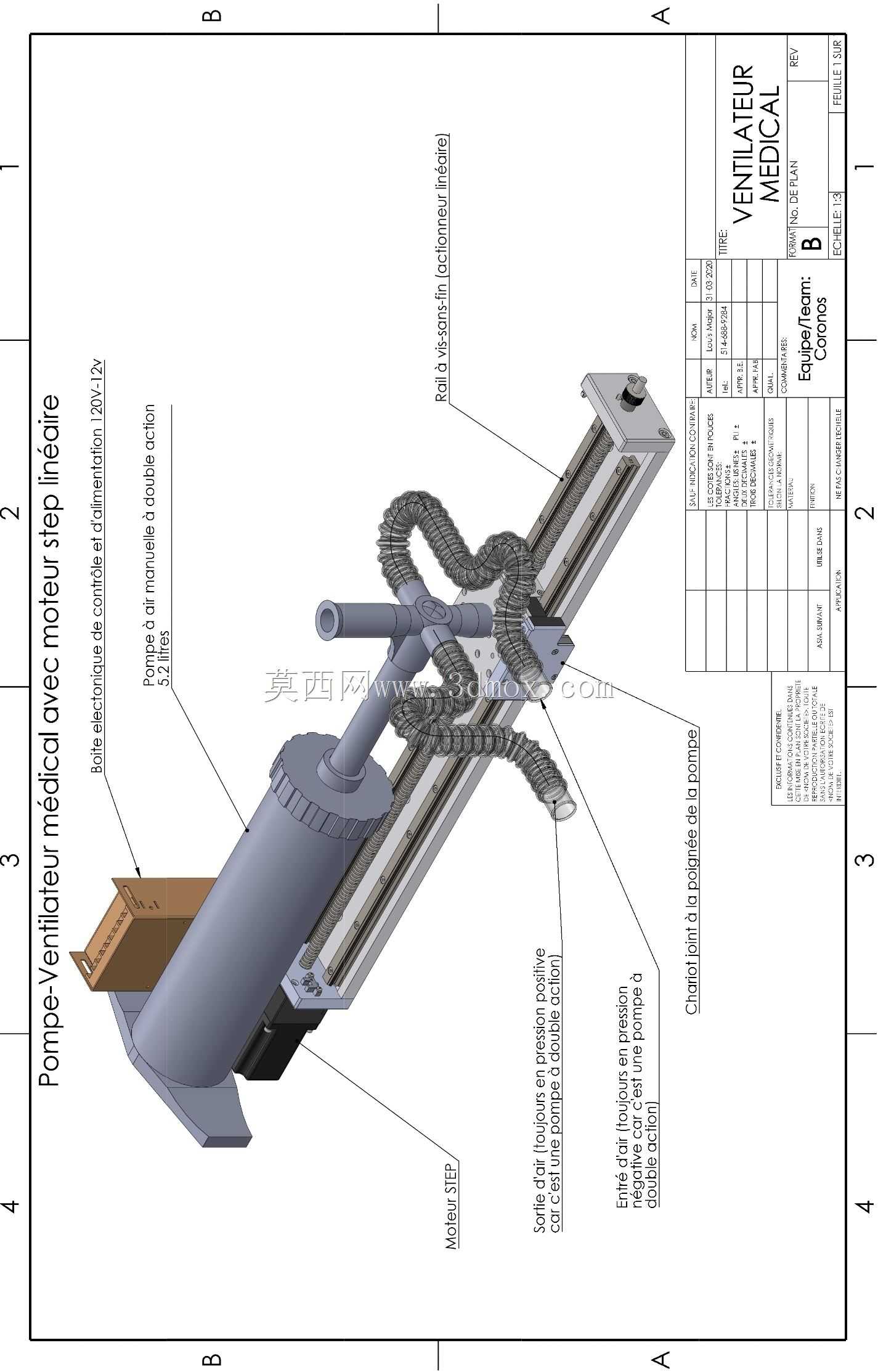

安装边界与外形尺寸方面，整套气泵的核心运动组件采用直线导轨作为承载基础，泵体与线性电机平行安装在导轨安装板上，整体横向长度控制在450mm以内，宽度不超过120mm，高度方向包含顶部电气控制盒的总尺寸不超过180mm，安装板上预留了标准的沉头安装孔位，可直接固定在标准铝型材机架或者医疗设备台架上，安装面平面度要求不大于0.2mm，保证导轨运行无卡滞。气路接口采用通用的快插式接头，进出气口的中心距为40mm，可直接匹配标准的呼吸管路尺寸，无需额外制作转接头。运动部件的行程范围预留了10mm的安全余量，避免泵体运动到行程端点时出现硬碰撞，运行过程中的振动幅度控制在0.1mm以内，不会对配套的传感器检测精度造成影响。

在实际使用场景中，该气泵既可以作为独立的应急呼吸辅助设备使用，也可以作为现有专业呼吸机的备用气流模块，在主设备故障时快速切换接入，保障通气过程不中断。气路结构中没有复杂的精密阀体，日常维护仅需定期更换进气端的过滤棉即可，对使用环境的洁净度要求远低于专业精密医疗设备，适合在条件简陋的临时救治场景下长期稳定运行。
