便携式臂式电子血压测量仪结构设计

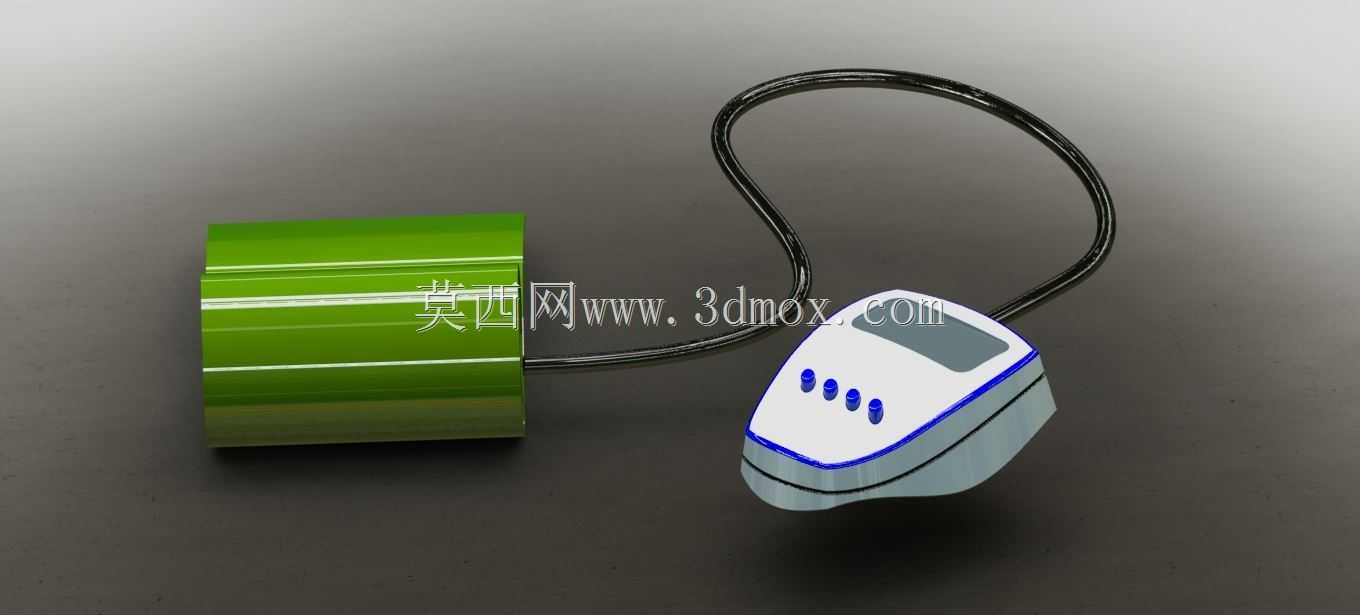

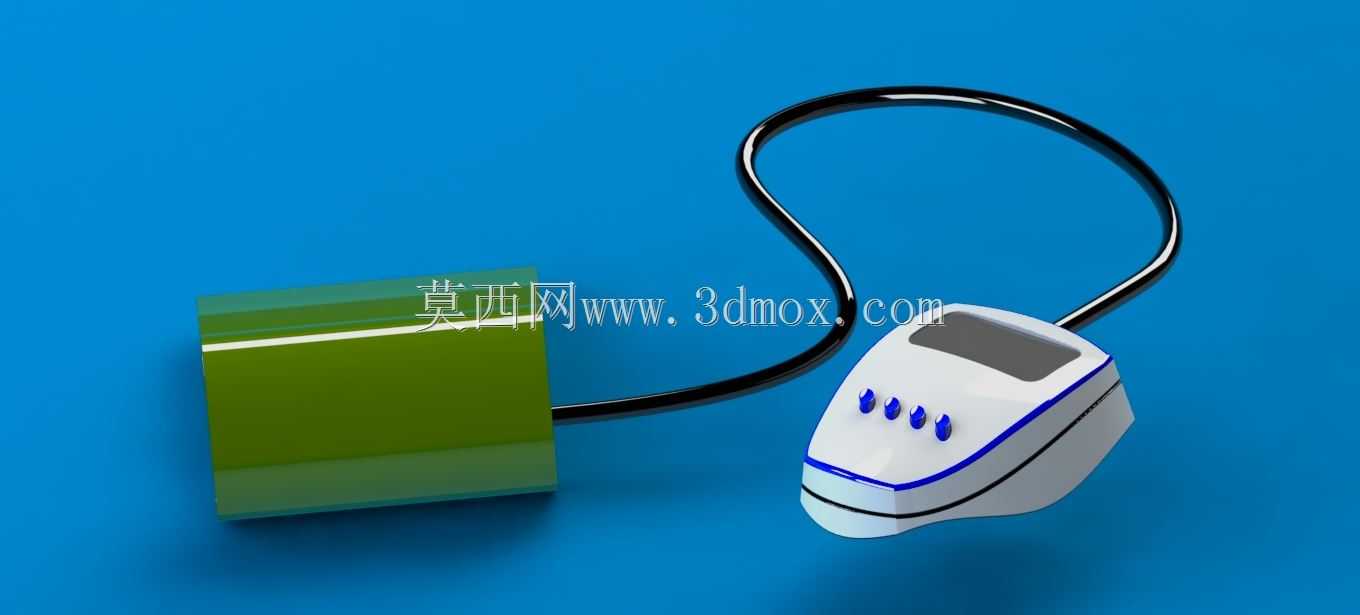

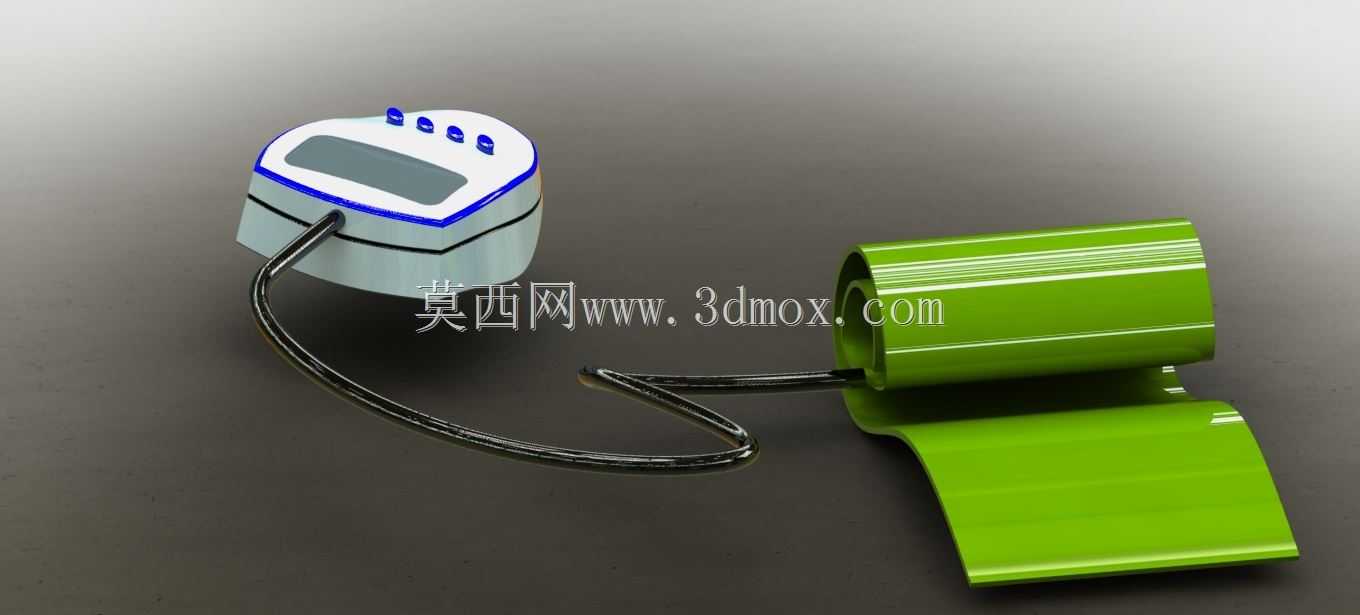

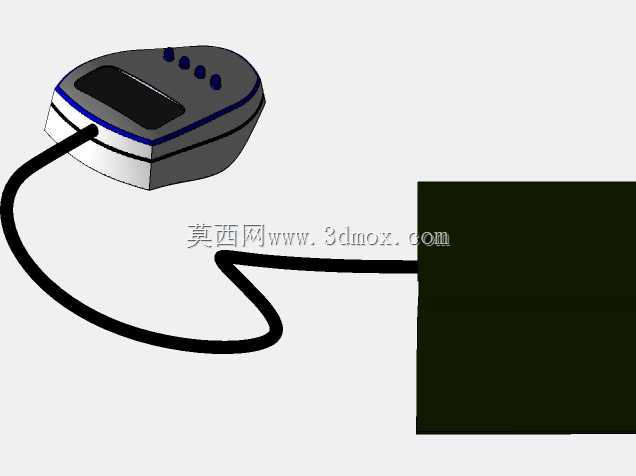

这款臂式血压测量设备的三维结构设计，首先围绕日常家用与基层门诊的实际使用场景展开，在建模阶段就充分考虑了不同使用人群的操作习惯与设备放置的空间边界。设备整体分为主机测量模块与充气袖带两部分，主机部分的外形采用流线型弧面过渡，没有尖锐棱角，避免日常拿取时磕碰划伤，主机正面预留了显示屏安装位与操作按键的排布空间，按键区域做了内凹处理，既可以避免误触，也能让按键标识处于用户自然视线覆盖范围，无需刻意调整角度就能看清操作提示。

从功能实现的结构逻辑来看，主机内部需要容纳气泵、压力传感器、控制电路板与供电模块，建模时提前预留了各元器件的安装卡槽与走线空间，气泵的安装位做了局部加厚的筋位设计，能够缓冲充气过程中产生的轻微振动，避免振动传递到外壳引发异响，同时压力传感器的进气通道做了独立的密封槽设计，保证气路连接的气密性，减少测量过程中的压力误差。连接主机与袖带的导气管采用柔性可弯曲的结构设计，建模时还原了管材的自然弯曲弧度，导气管与主机、袖带的连接处做了防拉扯的过渡结构，避免日常使用中反复弯折导致管路开裂漏气。

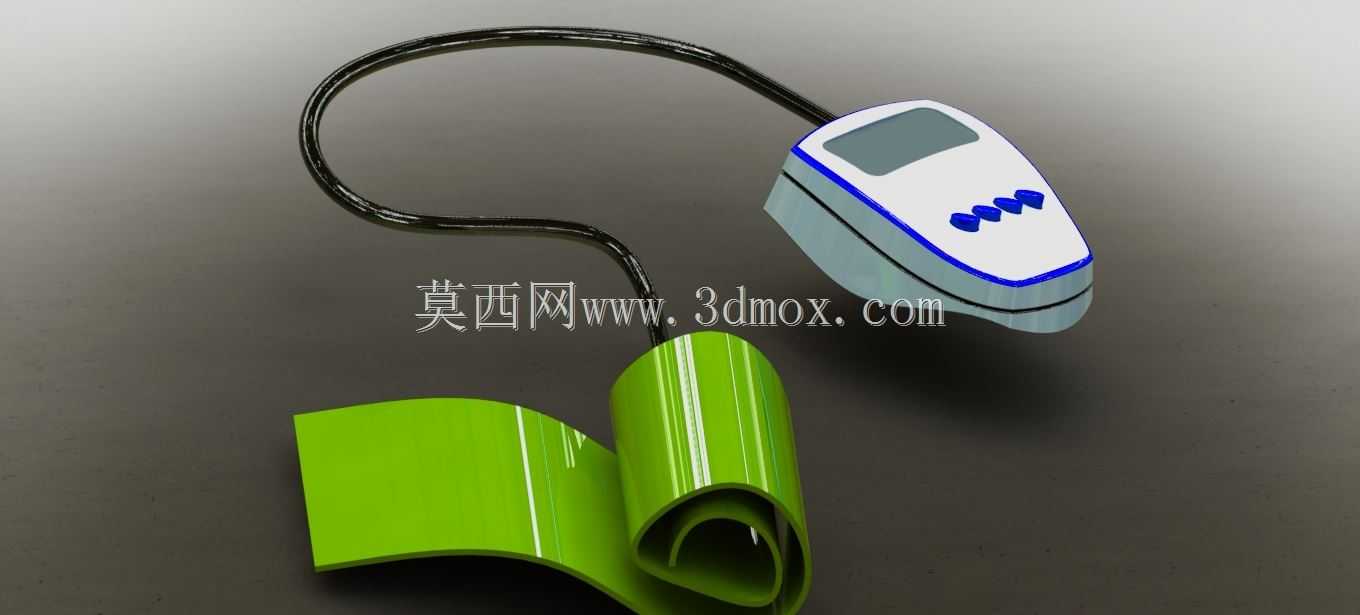

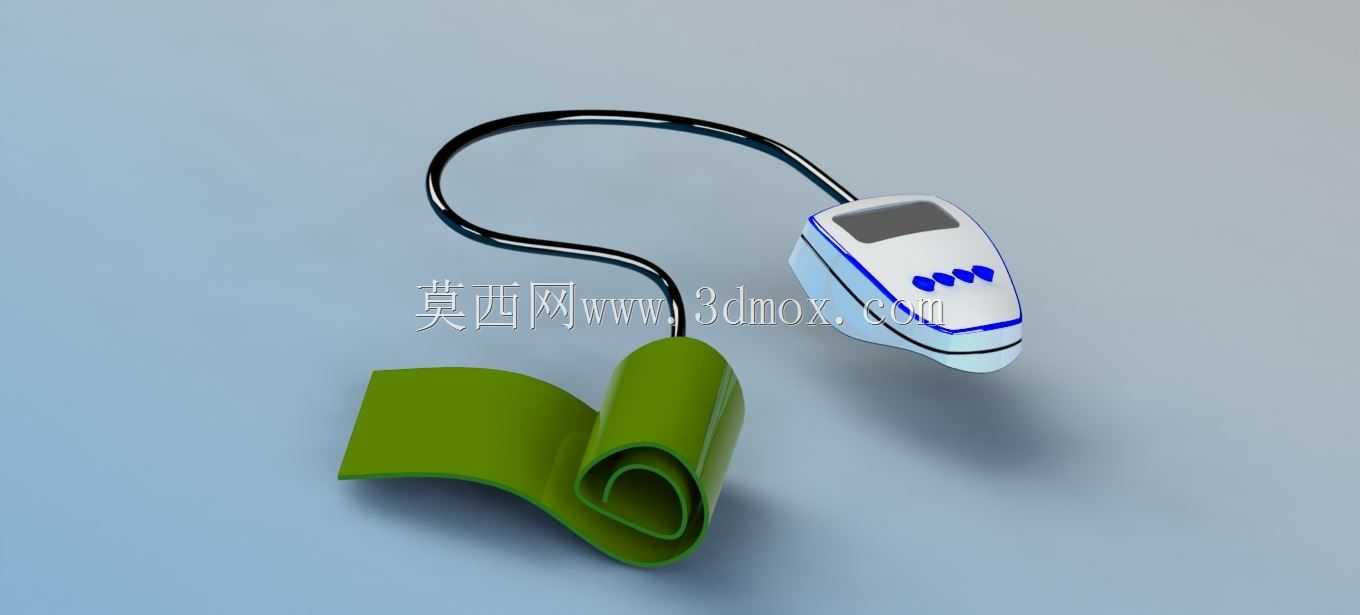

袖带部分采用可卷曲的柔性结构设计，建模时还原了袖带卷曲收纳的形态，袖带内部的充气气囊预留了均匀的充气膨胀空间，保证绑缚在手臂上时压力能够均匀分布，不会出现局部压力过高导致的测量偏差，同时袖带的绑缚面做了贴合手臂弧度的曲面处理，适配不同臂围的使用需求，无需额外调整绑缚角度就能保证测量位置的准确性。

在安装边界的考量上，主机整体尺寸控制在单手握持的舒适范围内，重量分布偏向靠近袖带连接的一侧，拿取时重心更稳，不会出现头重脚轻的滑落风险。主机底部做了平整的支撑面，平时放置在桌面时能够保持平稳，不会轻易倾倒。导气管的长度预留了足够的操作余量，用户将袖带绑在手臂上后，主机可以自然放置在桌面或者持在手中，不会因为管路长度不足拉扯袖带导致绑缚位置偏移。

从结构设计的实用性角度出发，这款设备的外壳拆分做了合理的卡扣排布，后期装配时不需要过多螺丝就能实现上下壳的紧密扣合，接缝处做了错位的止口设计，能够避免日常使用中液体泼溅渗入内部损坏元器件。按键部分采用一体化的软胶材质，与外壳的配合间隙控制在合理范围，既保证按压的反馈手感，也能避免灰尘从按键缝隙进入设备内部。显示屏的安装位做了略低于外壳表面的下沉设计，表面覆盖的透明保护面板与外壳齐平，不会因为突出容易被刮花，同时也方便日常擦拭清洁。

在气路结构的设计上，导气管与主机内部气泵、传感器的连接位置预留了快插接头的安装空间，后期生产装配时可以快速完成管路连接，不需要额外的粘接工序，也方便后期维护时更换损坏的管路部件。袖带与导气管的连接端做了通用的接口结构，适配同规格的替换袖带，用户可以根据自身臂围选择合适尺寸的袖带，不需要更换整个主机设备。

整个建模过程中，所有结构的配合公差都按照日常消费类电子产品的装配标准设定，既不会因为间隙过大导致外壳松动异响，也不会因为间隙过小导致装配困难。外壳的壁厚保持均匀，避免注塑生产时出现缩痕、翘曲等工艺问题，筋位的厚度控制在壁厚的0.6倍左右，防止表面出现缩水痕迹影响外观质感。设备的边角位置都做了R角过渡处理，除了提升握持的舒适度，也能避免注塑生产时出现应力集中导致的部件开裂问题。
