步行式电动堆高叉车结构设计方案

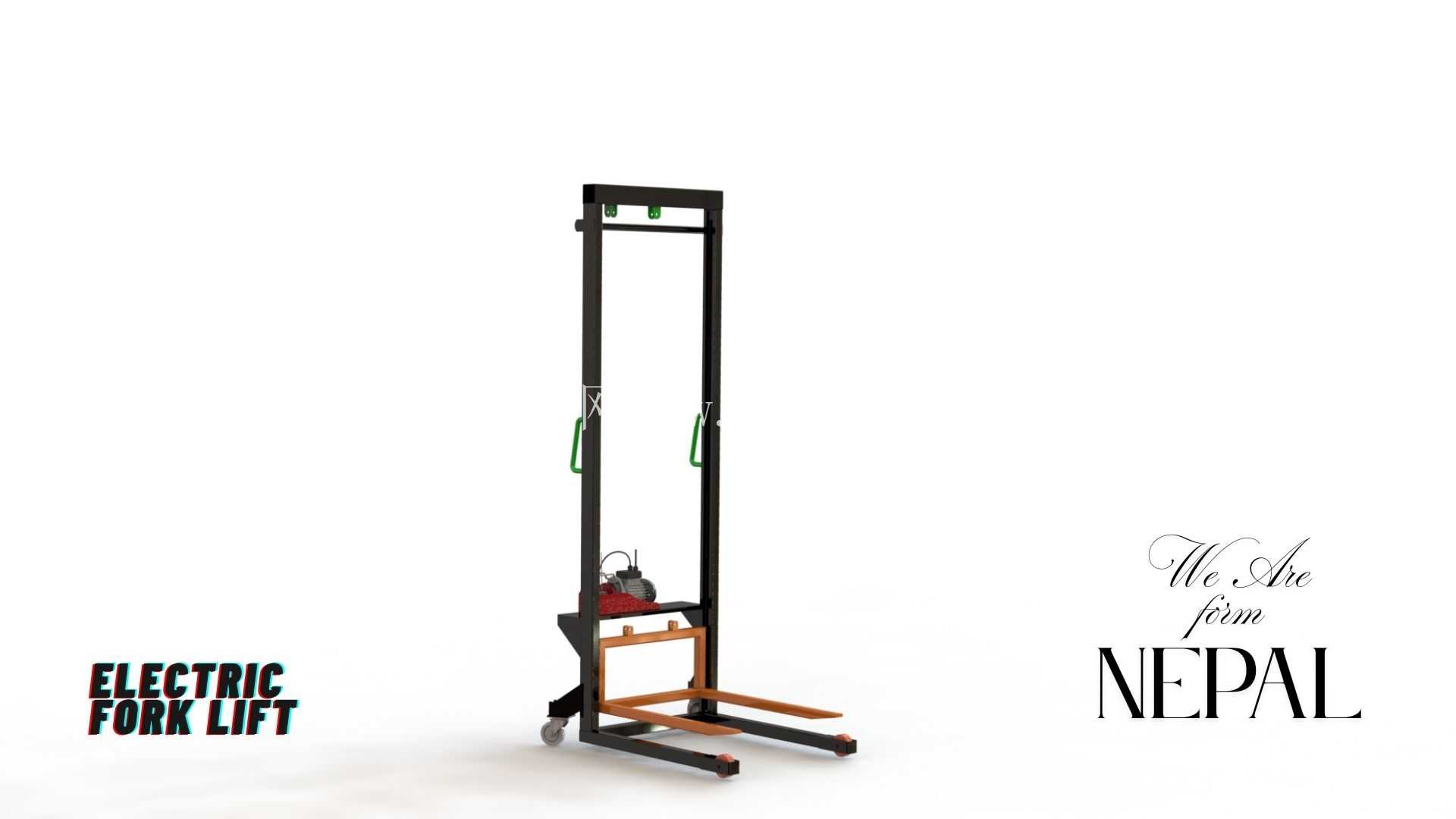

这款步行式电动堆高叉车的三维结构设计，核心围绕室内仓储场景的窄通道作业需求展开，区别于传统内燃叉车的大尺寸布局，整机采用立式窄门架结构，能够在1.8米宽度的通道内完成转向、举升、取放货全流程作业，适配医药仓储、食品冷藏库、电子元器件成品仓这类对尾气排放、噪音控制有严格要求的作业场景。从实际作业逻辑出发，设计阶段优先考虑了无尾气排放的核心特性，采用蓄电池作为动力源，彻底规避内燃设备的废气排放问题，可直接在封闭的食品存储区、药品阴凉库内长时间运行，不会产生有毒有害烟雾，同时动力系统的运行噪音控制在65分贝以内，远低于同吨位内燃叉车的噪音水平，能够大幅降低车间内的噪音污染，避免作业过程中噪音干扰工人之间的正常通讯，提升作业协同效率。

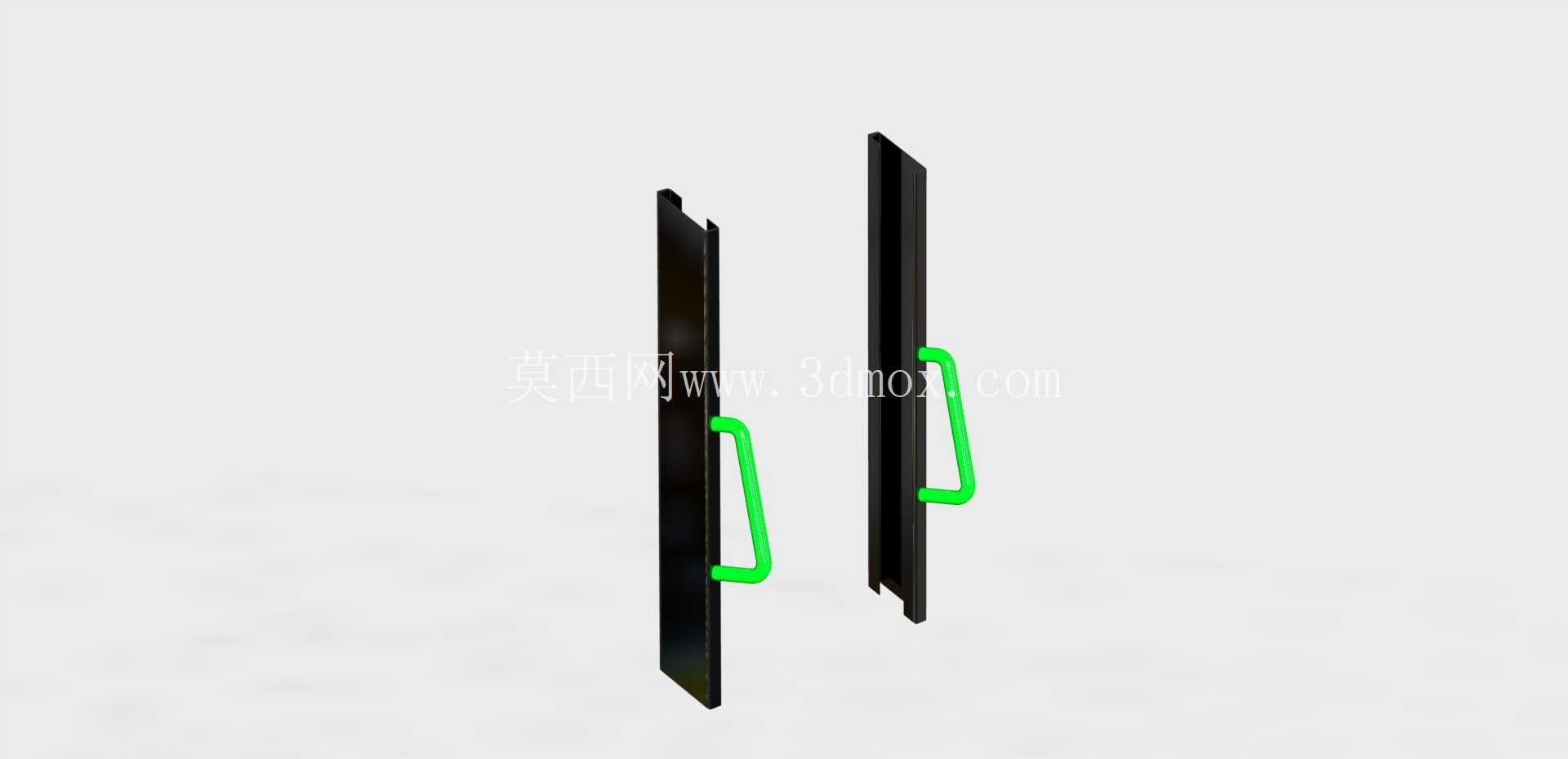

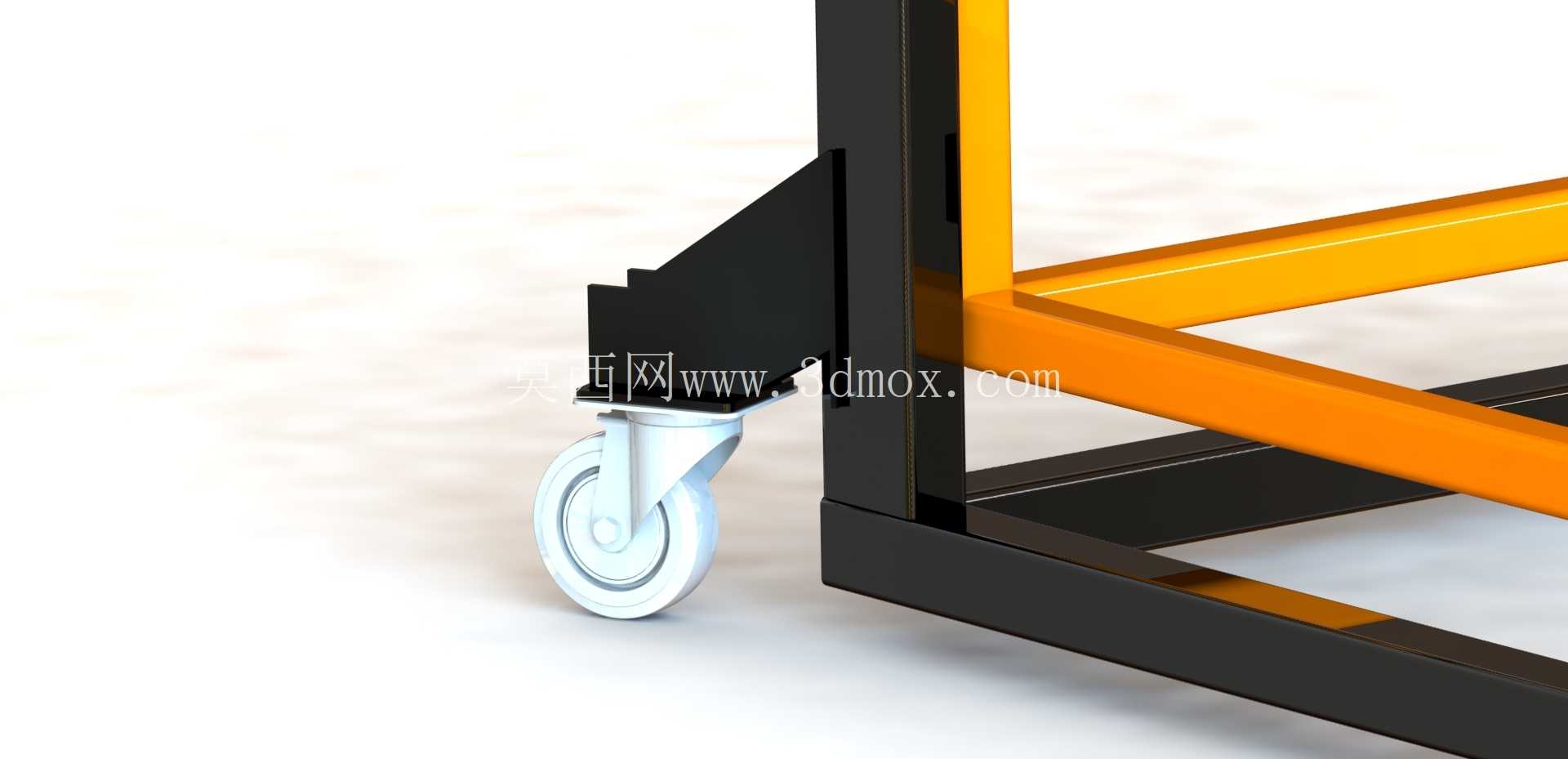

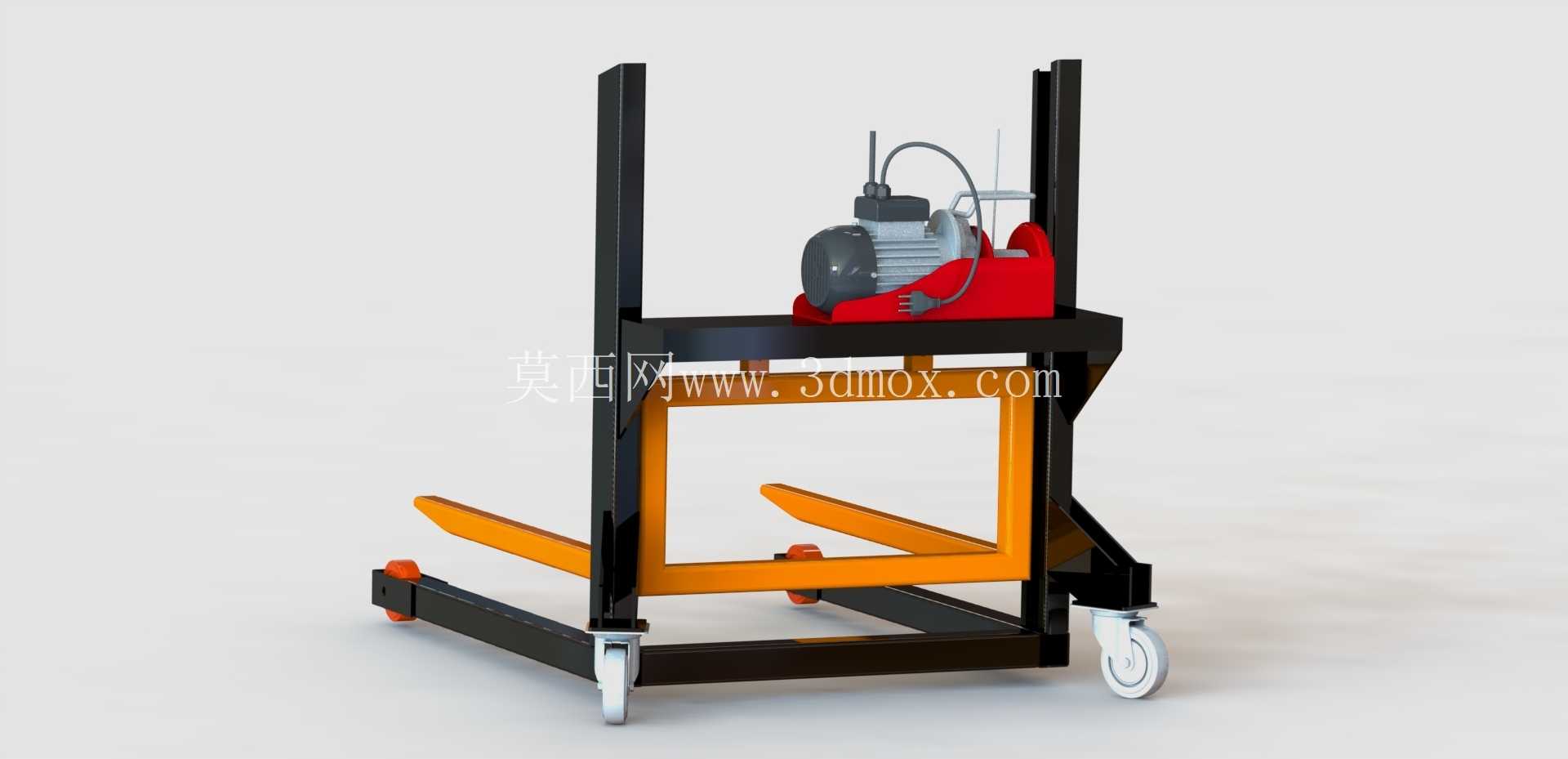

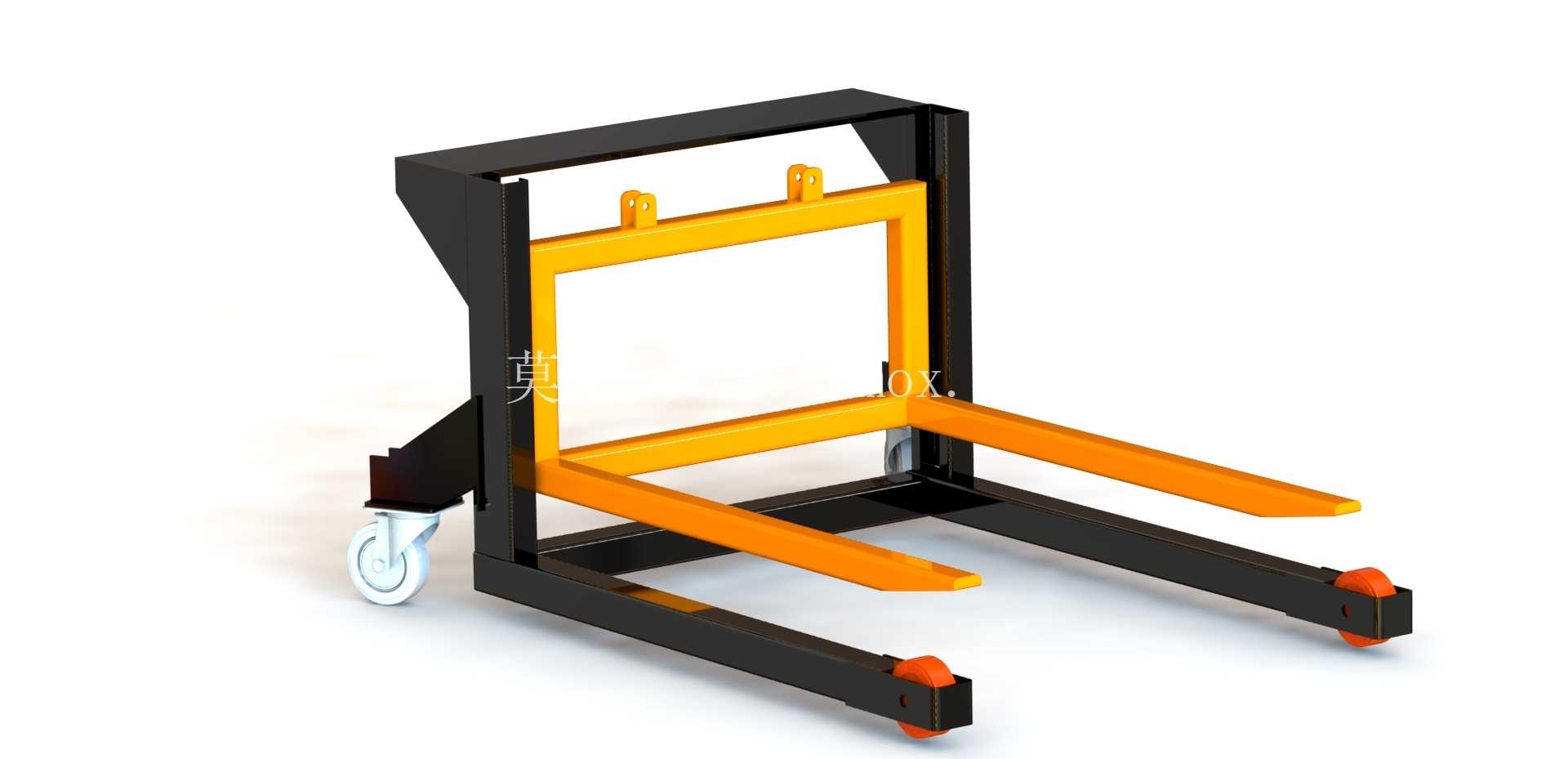

结构布局上，门架采用双立柱C型槽钢焊接结构，立柱内侧配置高分子耐磨滑块作为货叉架的导向部件，相比传统滚轮导向结构，滑块导向的运行间隙更小，举升过程中的晃动量控制在2mm以内，能够保证高位堆垛时的货叉对位精度，最大举升高度适配常规2.5米层高的仓储货架，满足大多数平库的堆高作业需求。货叉部分采用可调式挂装结构，可根据托盘的实际宽度调整两叉之间的间距，适配川字底、九脚底等不同结构的塑料托盘、木托盘，叉尖位置做了3度上翘的过渡处理，方便作业人员将货叉插入托盘插孔，减少对位调整的时间。底盘部分采用三点支撑布局，前部为两个承载承重轮，后部为单只转向驱动轮，这种布局的转弯半径仅为1.2米，能够在狭小的仓储空间内灵活转向，后轮集成驱动电机与转向机构，操作人员站在设备后侧通过操纵手柄完成前进、后退、转向、举升、下降的全部操作，操作手柄的高度设置在人体腰部位置，长时间操作不易产生疲劳。

设计过程中对安装边界做了严格的尺寸约束，整机总宽度控制在0.8米以内，总长度（含货叉收回状态）为1.6米，能够直接驶入标准货梯完成楼层间的物料转运，适配多层仓储楼的作业需求。门架的后侧预留了蓄电池安装舱，采用侧拉式电池更换结构，当设备电量不足时，可直接将电池从侧面拉出更换满电电池，无需等待充电，能够满足多班次连续作业的需求。设备的配重部分集成在底盘后侧，与车架采用一体化焊接结构，相比外挂式配重，一体化结构的重心更低，设备满载行驶时的侧倾稳定性更好，在坡度为5%的坡道上满载行驶不会发生倾翻风险。液压举升系统布置在门架底部的舱体内，采用集成式液压动力单元，液压管路全部沿门架立柱内侧布置，避免外露管路被货物剐蹭损坏，举升油缸带自锁功能，当液压系统出现管路破裂等故障时，货叉不会快速下坠，能够保障作业过程中的人员与货物安全。

操作区域的安全设计上，设备后侧配备了红色急停按钮，遇到紧急情况时拍下按钮即可切断全部动力输出，操纵手柄上集成了反向防撞开关，当设备后退过程中碰到操作人员身体时，会自动停止后退动作并短暂向前移动，避免挤压操作人员。设备的前部两侧配备了感应式防撞条，当行驶过程中碰到障碍物时会自动停止前进，减少碰撞对货物与设备本身的损伤。从三维建模的结构细节来看，所有的连接螺栓都采用标准件设计，方便后期维护更换，门架的槽钢连接处采用坡口焊接工艺，焊后做去应力处理，避免长期承载出现焊接变形，货叉采用高强度合金钢锻造而成，叉体表面做淬火处理，表面硬度达到HRC40以上，能够承受频繁的托盘插拔摩擦与满载载荷冲击，长期使用不会出现叉体弯曲变形的问题。
