医疗设备用带刹车万向脚轮结构设计

这款带刹车功能的万向脚轮，核心应用场景覆盖医用病床、手动轮椅等医疗康养类移动载具，也可适配对行走稳定性、制动可靠性有较高要求的轻型移动设备、商用服务推车等场景。从实际使用需求出发，医疗场景下的脚轮首先要满足推行顺滑无卡滞，制动触发后不会出现溜滑移位，同时要兼顾日常清洁消杀的耐腐蚀性，避免藏污纳垢的结构死角。

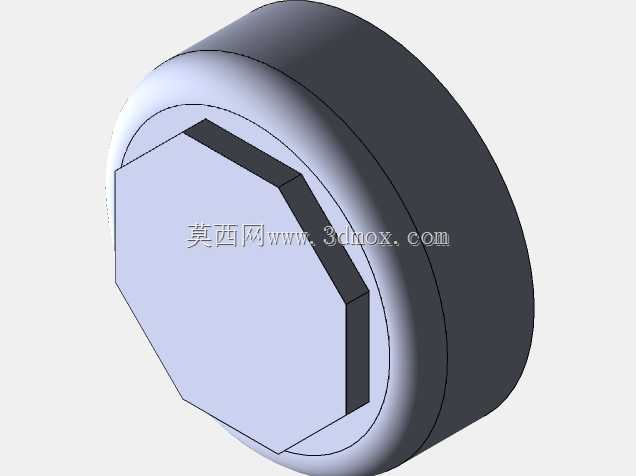

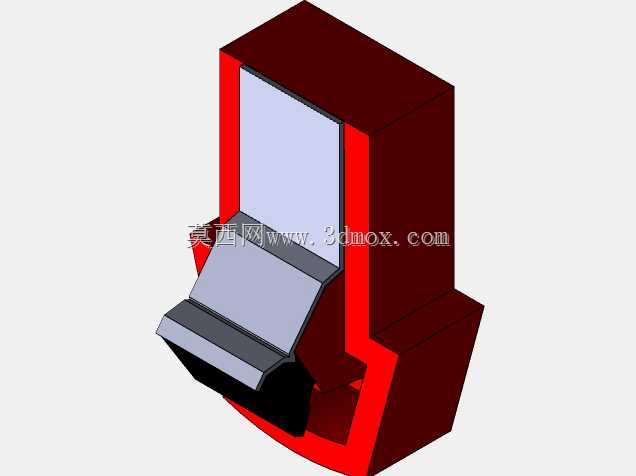

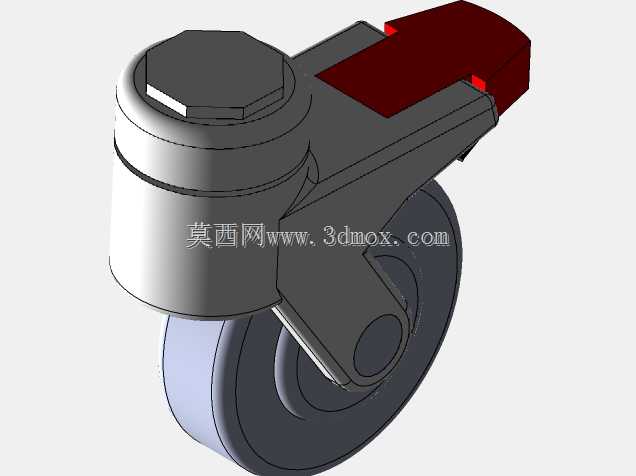

从功能特性来看，该脚轮集成了万向回转与踏板式刹车两套独立功能结构：上部的回转支承结构采用柱面配合的回转副，搭配顶部的六角锁紧安装结构，安装时可通过标准六角工具完成锁紧固定，安装面适配常规医疗设备的脚轮安装孔位，安装柱的直径与伸出长度匹配常见的2.5mm-4mm厚度的设备底板安装边界，不需要额外定制转接件即可完成装配。刹车结构采用上置式红色踏板触发结构，踏板的踩踏面做了加宽处理，医护人员穿着工作鞋即可轻松触发制动，不需要刻意对准踩踏位置，触发后刹车块会同时抵接滚轮外圈与回转支承的限位端面，实现行走与转向的双重锁止，避免病床停靠时出现轮子滑动、支架转向的问题，保障患者上下床、医护操作时的设备位置稳定性。

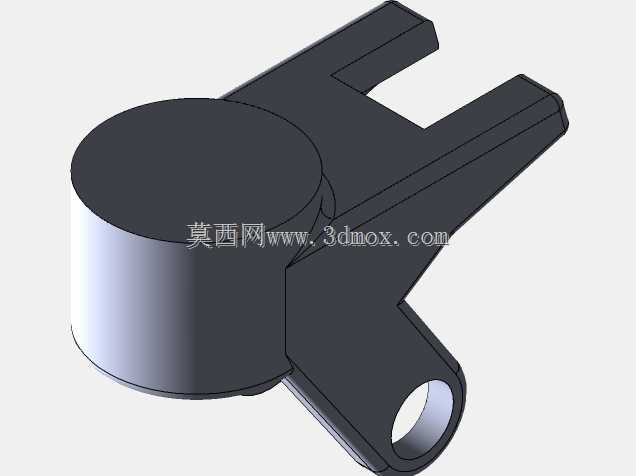

滚轮部分采用软硬复合的轮面结构，内层为硬质承载结构，外层为软质弹性轮面，轮径适配医疗场景常见的100mm-125mm通用尺寸区间，轮面宽度在30mm左右，既可以保证单轮80-120kg的额定承载能力，又能通过软质轮面缓冲地面微小凸起带来的震动，推行时不会产生明显噪音，适配医院病房需要安静环境的使用要求。轮架部分采用一体弯折成型的金属支架，支架的回转中心与滚轮中心的偏心距经过反复校核，既保证万向转向时的灵活度，又不会因为偏心距过大导致推行时出现轮架摆振的问题，支架的腿部结构做了圆弧过渡处理，没有尖锐的外凸棱角，避免磕碰人员或者勾挂病房内的管线、床单等物件。

设计过程中优先考虑了使用场景的维护便利性，轮轴部分采用免润滑的衬套结构，日常使用不需要定期加注润滑脂，避免油脂渗漏污染病房环境；刹车踏板的触发力设置在150N-200N区间，既不会因为踩踏力过小导致误触发刹车，也不会因为力值过大导致医护人员踩踏费力；整个轮体的外露结构没有深沟槽、窄缝隙等容易积灰的结构，日常使用含氯消毒剂擦拭即可完成清洁，不会出现消毒死角。安装边界方面，顶部安装柱的中心到滚轮最外侧的水平回转半径控制在合理范围，设备底板设计时只需要预留对应半径的无干涉空间，即可保证脚轮360度回转时不会与设备本体、底部支撑梁发生碰撞，滚轮最低点到安装面的高度尺寸符合医疗设备的通用离地间隙要求，不会因为脚轮高度问题导致设备整体高度偏离设计值。

从结构可靠性角度，刹车结构的锁止件采用耐磨性能优异的金属材质，经过上千次刹车触发循环测试后，锁止间隙的变化量控制在极小范围，不会因为长期使用出现刹车失灵的问题；轮面材质选用耐常见医用消毒剂腐蚀的聚氨酯材料，长期接触酒精、含氯消毒液不会出现开裂、发硬、溶胀等老化问题，适配医疗场景的高频消杀要求。整体结构没有多余的装饰性零件，所有结构都服务于功能需求，零件数量控制在合理范围，既降低了生产装配的复杂度，也减少了后期使用过程中零件松脱、损坏的概率。
