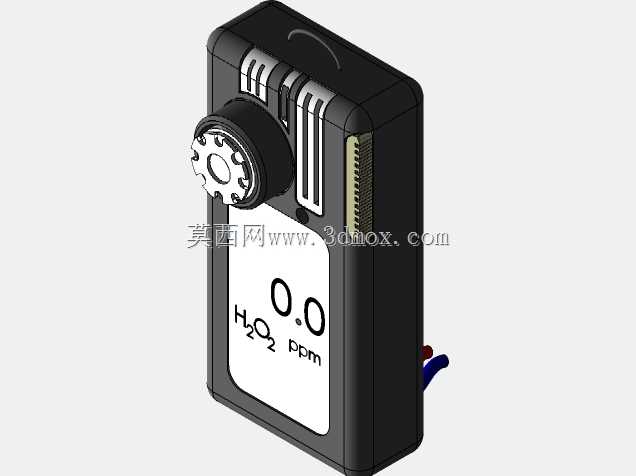

德尔格X-am5100单气体检测设备结构模型

　　在化工生产车间、危化品仓储、实验室试剂操作区这类存在活性有毒气体泄漏风险的场景中，便携单气体检测设备是作业人员随身配备的核心安全防护器具，本次建模还原的德尔格X-am5100设备，正是针对HF、HCl、H2O2、肼这类高活性有毒气体检测场景开发的专用检测器具。从实际使用场景出发，这类设备需要满足单手可持、随身佩戴不阻碍作业动作的要求，因此整体外形采用圆角长方体的紧凑布局，主体外壳采用抗冲击工程塑料材质建模，边角做了R3-R5的圆弧过渡处理，避免作业过程中剐蹭防护服或者勾挂设备管线，整体厚度控制在35mm以内，宽度65mm，高度110mm左右，刚好可以适配工业常用的胸夹式佩戴座，安装边界预留了背部夹座的卡扣安装槽，槽位深度2mm，宽度15mm，不需要额外加装转接件就可以直接固定在工作服胸口位置，方便作业人员随时查看读数。

　　设备正面的显示区域做了下沉式设计，显示屏外围做了1.5mm高的防护凸边，即便设备不慎从1.2米作业高度跌落至水泥地面，凸边会先接触受力面，避免显示屏直接受冲击碎裂，显示区域的数值标识采用大字号ppm单位标注，针对H2O2检测的量程做了对应界面的建模还原，读数区域对比度做了强化处理，在车间光照不足或者强光直射的场景下都能清晰识别数值。前端的传感器安装位采用快拆式结构设计，建模时还原了传感器端盖的多孔进气结构，端盖上的8个均匀分布的进气孔直径2mm，既可以保证环境气体顺畅扩散进入传感器气室，又能阻挡作业环境中的粉尘、碎屑进入气室损坏传感元件，端盖采用旋扣式固定结构，旋转15度即可完成拆卸，不需要额外工具就能更换对应检测气体的传感器模块，适配不同作业场景的检测需求。设备侧面的接口区域做了密封胶条的安装槽建模，槽位宽度1.2mm，深度0.8mm，配合橡胶密封胶条可以实现IP67级的防护能力，即便在喷淋洗消、高湿度作业环境下也能正常工作，不会因为水汽侵入导致电路故障。顶部的报警出声孔采用错位排布设计，避免液体直接顺着孔洞流入设备内部，出声孔下方预留了蜂鸣器的安装腔体，腔体容积经过匹配设计，保证报警音量在1米范围内不低于90分贝，在嘈杂的车间环境中也能清晰传递报警信号。

　　设备背部除了佩戴夹的安装位，还预留了数据通讯触点的安装槽，触点采用镀金弹片设计，不需要打开设备外壳就可以通过配套底座完成数据导出、参数校准、设备充电等操作，弹片突出外壳表面0.5mm，保证和底座触点的可靠接触，同时不会因为突出过多影响佩戴的平整度。从建模的结构拆分来看，设备内部的电路仓、传感器仓、电池仓做了独立的分隔设计，电池仓位于设备下部，采用两节AAA电池供电，仓盖做了旋转锁扣结构，更换电池时不需要借助工具，锁扣到位后有明显的卡位反馈，避免作业过程中仓盖意外松脱。传感器仓位于设备前端，和电路仓之间做了密封隔板，即便传感器气室进入少量水汽或者检测气体，也不会扩散到电路仓损坏主板元件。

　　电路仓内的主板安装位预留了3个螺丝柱，螺丝柱高度4mm，采用M2的自攻螺丝固定，主板和外壳内壁之间预留1mm的间隙，避免外壳受挤压时直接压迫主板导致元件损坏。在实际选型适配过程中，这类单气体检测设备和多气体检测设备相比，针对性更强，传感器响应速度更快，针对高活性气体的检测精度更高，不会出现多气体交叉干扰的问题，建模过程中特意还原了设备侧面的防滑筋结构，防滑筋高度0.8mm，间距3mm，佩戴防滑手套操作时也能稳定握持，不会出现滑脱的问题。设备底部预留了挂绳孔，孔位直径3mm，可以连接安全挂绳，在高空作业场景下避免设备坠落损坏。整体建模过程中严格按照实际设备的装配公差做了配合间隙还原，外壳合模面的间隙控制在0.15mm以内，既保证外壳装配的紧密性，又不会因为公差累积导致装配困难，所有按键的突出高度控制在1.2mm，按压力度反馈设置在5N左右，佩戴手套时也能准确按压操作，不会出现误触或者按不动的情况。
