微型S型梁式拉压力测力传感器结构

在小量程测力场景的设备选型中，这类S型梁结构的微型拉压力传感器一直是紧凑安装空间下的优先选项，从3C电子的按键手感测试、小型自动化设备的压装力监控，到医疗耗材的张力控制、微型实验台的载荷标定，都能看到这类结构的应用。不同于大量程拉压传感器的厚重结构，这款微型S型梁传感器的核心设计思路是在有限的外形尺寸内，通过对称的梁式应变区结构，同时实现拉力与压力的双向测量，保证两个受力方向的灵敏度一致性，避免单方向测量的结构偏差。

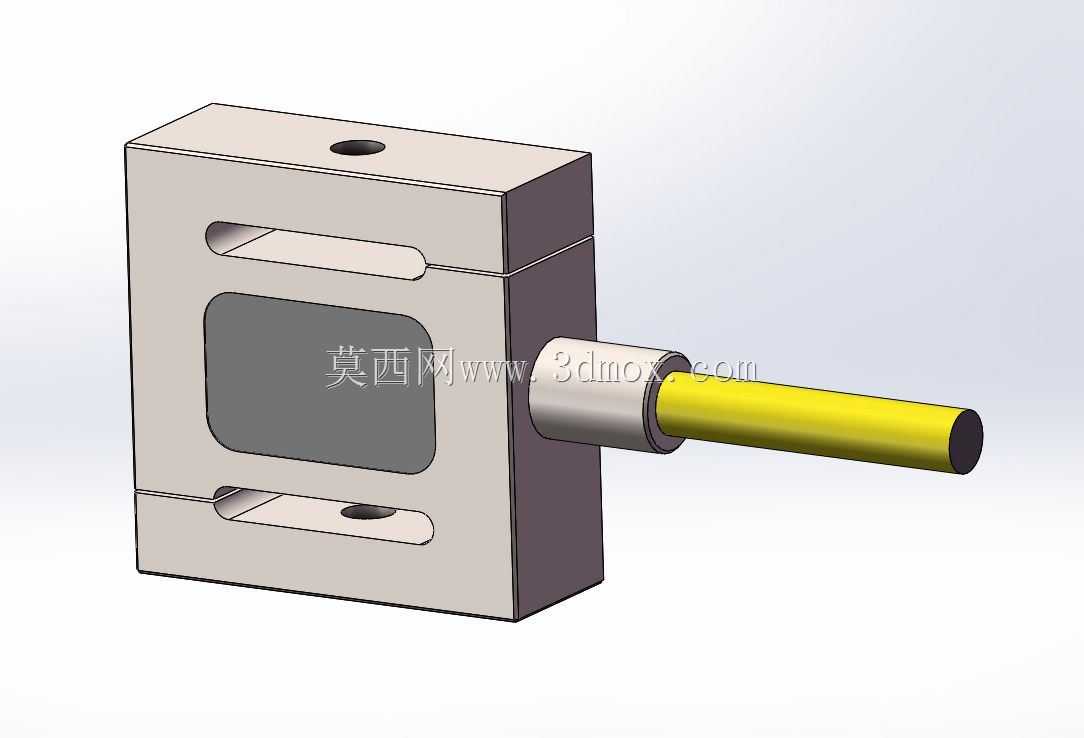

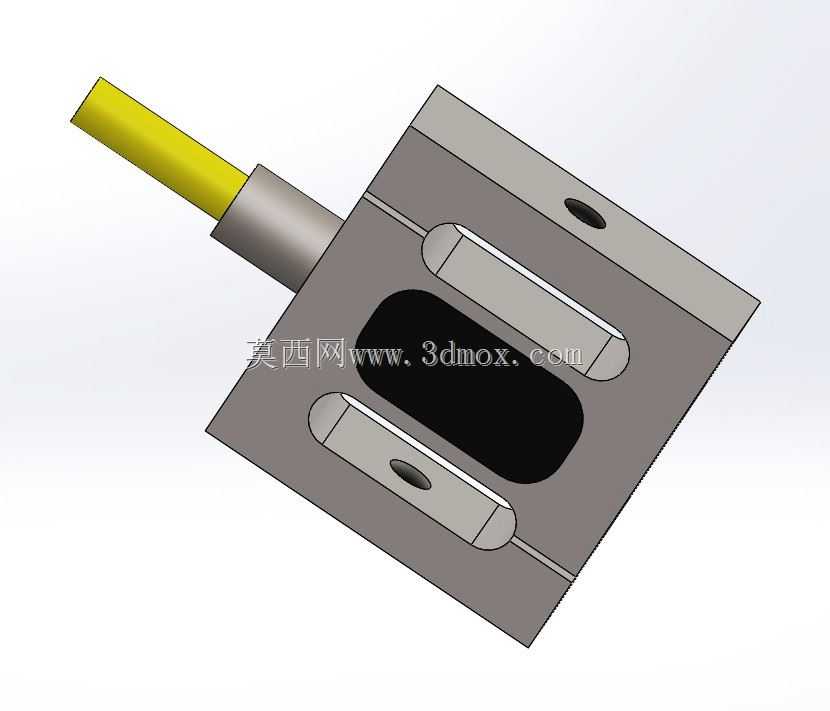

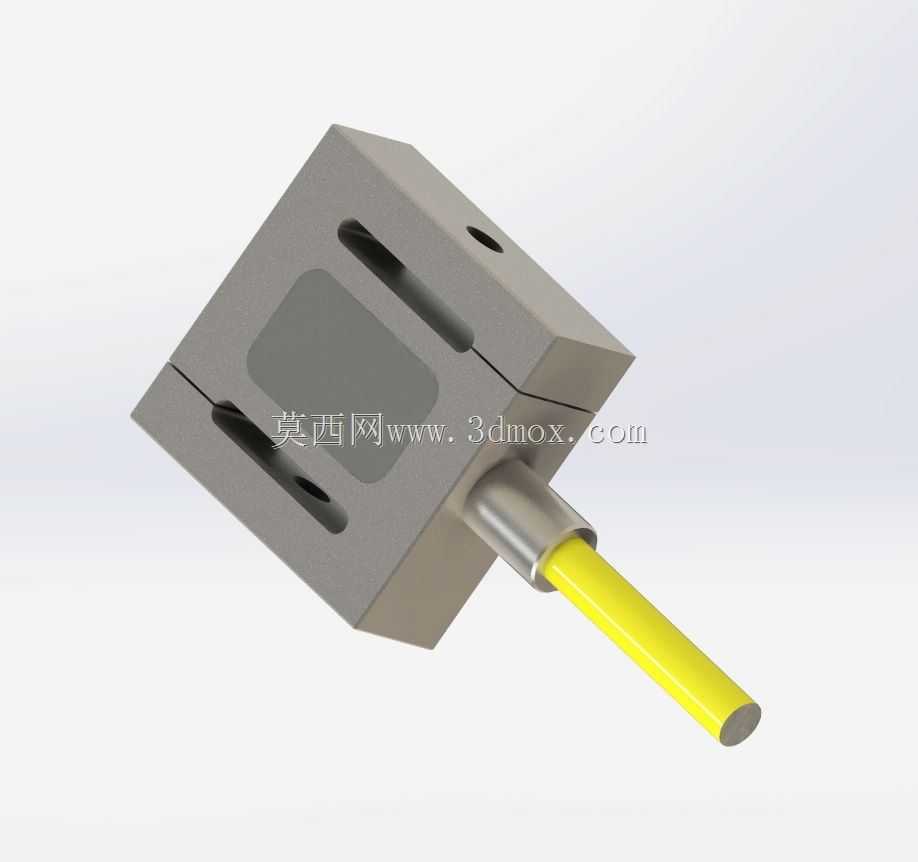

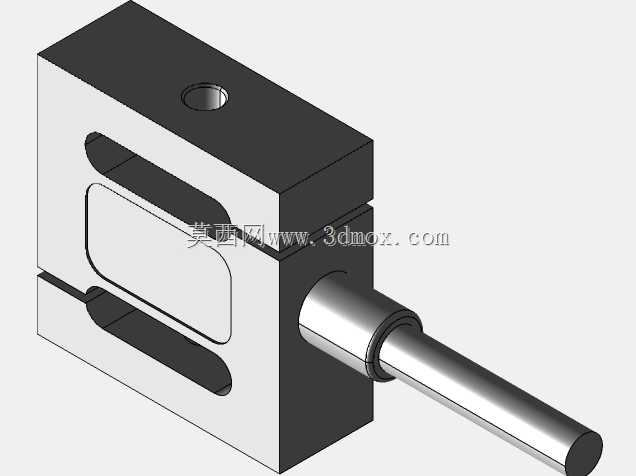

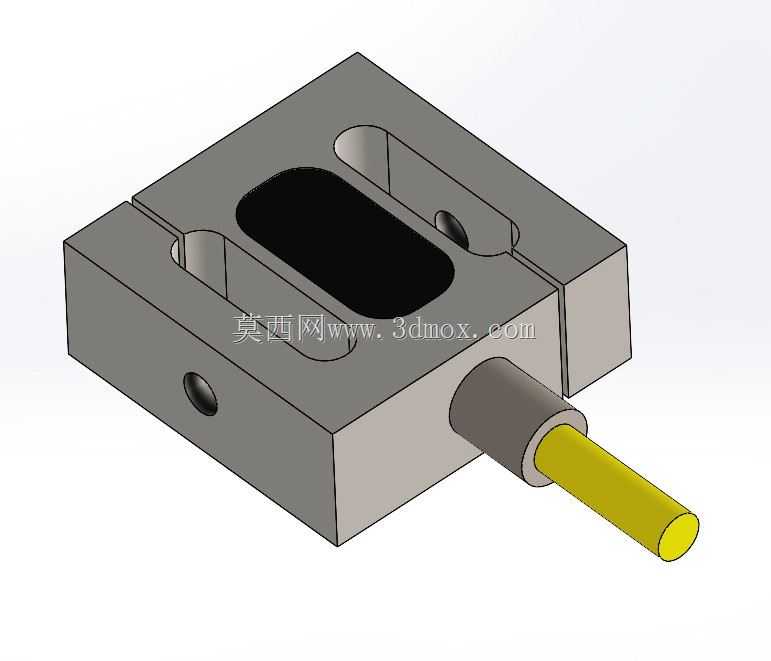

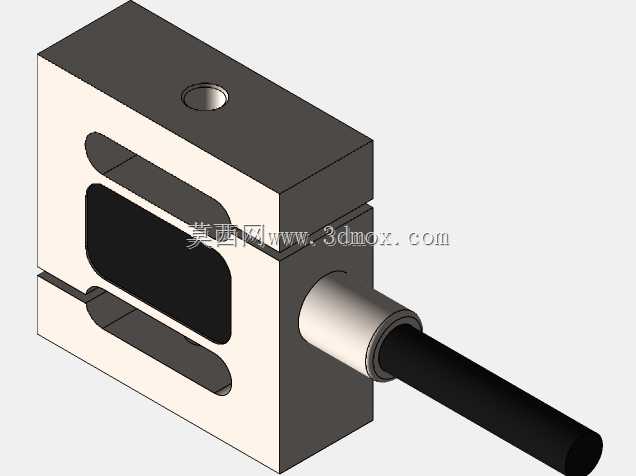

从结构设计细节来看，传感器主体采用方形扁平结构，应变区设置在主体中部的对称开槽位置，这种双平行梁的S型受力结构，能让受载时的应变集中在粘贴应变片的核心区域，减少非测量方向的附加力矩干扰，降低侧向力带来的测量误差。出线端采用侧出的防护线缆结构，线缆根部做了应力释放的过渡防护，避免设备运行中线缆反复弯折导致的引线断裂问题，适配设备内部走线的紧凑布局需求。

安装边界方面，这款传感器的上下安装面均预留了标准的安装孔位，可直接通过螺栓连接到被测机构的加载端与固定端，安装时需要保证加载力的方向与传感器的受力轴线重合，避免偏载导致的测量精度下降甚至结构损坏。由于是微型化设计，整体厚度较薄，适合安装在空间局促的工位，比如小型机械手的末端执行器力反馈、微型压力装配工位的力值监控，这类场景往往没有足够空间安装常规尺寸的S型传感器，这款扁平结构的设计刚好能填补这类安装空间的缺口。

从功能特性上，该结构覆盖10N到200N的小量程测量区间，针对小力值测量的需求，应变梁的厚度做了针对性优化，保证小载荷下也能产生足够的应变量，提升小力值测量的分辨率。结构上的对称设计让拉向和压向的受力变形路径一致，不需要额外的方向补偿就能保证双向测量的精度一致性，对于需要同时检测拉力和压力的工况，比如插拔力测试、弹性件的弹力测试，不需要更换传感器就能完成两个方向的力值采集。

在建模过程中，这类传感器的结构需要重点关注应变区的尺寸精度，因为梁的厚度、开槽的圆角大小都会直接影响传感器的量程和灵敏度，建模时需要对应变区的过渡圆角做准确还原，避免应力集中导致的结构疲劳问题，同时安装孔的位置度需要严格保证，确保安装后受力不发生偏斜。线缆接口的位置也需要结合实际安装场景做避让设计，避免安装后线缆与周边结构发生干涉。

实际应用中，这类微型传感器常被集成到小型测试设备内部，作为力值反馈的核心元件，比如微型拉力试验机、按键寿命测试机、精密点胶机的压力控制模块，都需要这类小体积、高精度的测力元件来实现力值的闭环控制。相比柱式传感器，S型梁结构的抗偏载能力更强，安装对中的容错率更高，对于设备集成商来说，不需要设计过于复杂的导向机构就能保证测量精度，能有效降低设备的整体结构复杂度，压缩设备的设计与制造成本。

在结构强度设计上，传感器主体采用一体化加工成型，没有拼接焊缝，避免了装配间隙带来的测量滞后问题，弹性体材料通常选用高强度铝合金，在保证足够强度的同时降低整体重量，减少传感器自身重量对小力值测量的影响。表面做了硬质氧化处理，提升日常使用中的耐磨和抗腐蚀能力，适配工业现场的常规使用环境。
