霍尼韦尔TruStability HSC差压表压传感结构

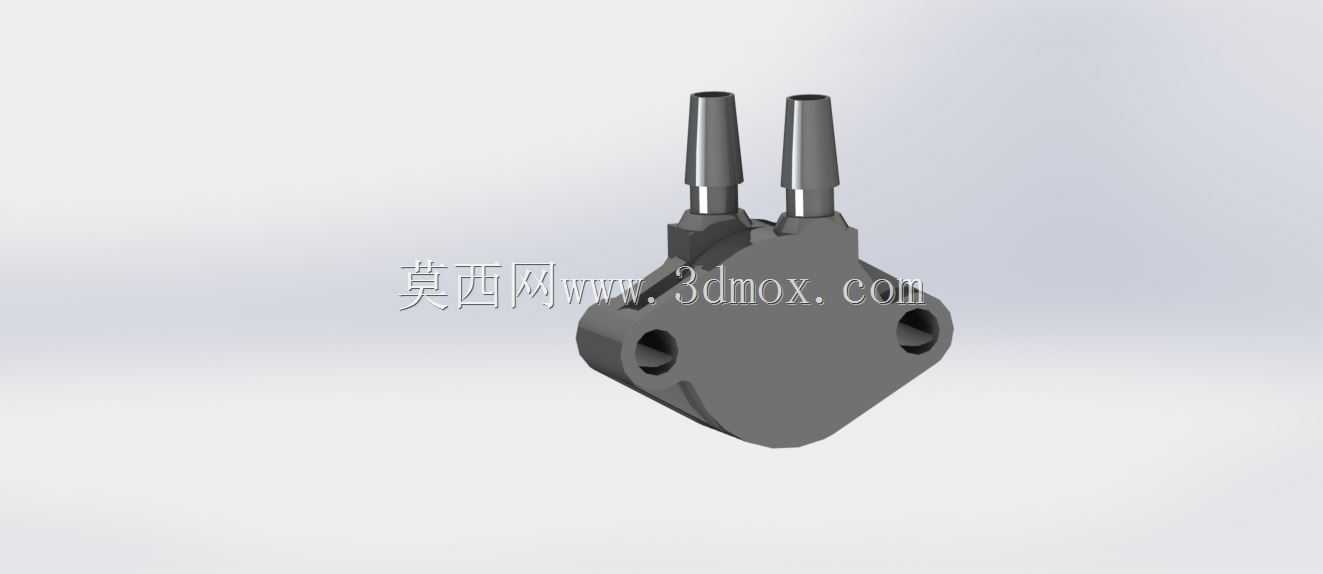

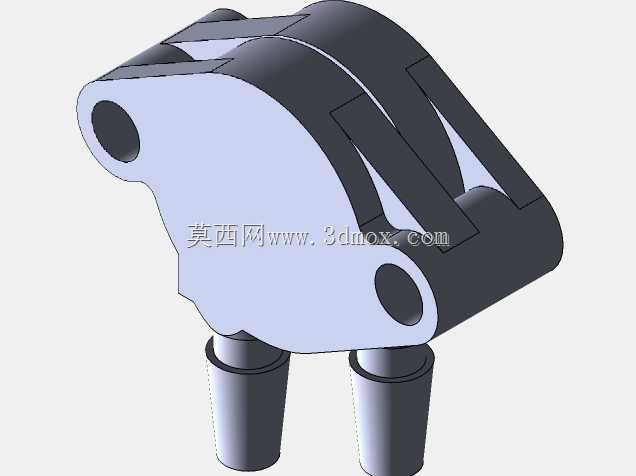

　　在工业气动控制、医疗呼吸设备、暖通空调压差监测这类对压力检测精度要求严苛的场景里，压力传感元件的选型直接决定整套系统的控制可靠性，霍尼韦尔TruStability系列的HSC型压力传感结构，正是针对小量程压力检测场景做的定向结构优化。从实际安装适配的角度看，这款传感元件采用了侧出双气嘴的布局，两个气嘴采用等径倒锥式硬管接口设计，适配常规的3mm内径柔性气管，气嘴根部做了圆弧过渡强化，避免气管插拔过程中出现根部断裂的问题，日常装配时不需要额外加装密封衬垫，依靠气管自身的抱紧力就能实现气路密封，能大幅减少装配工位的操作步骤。主体安装基座采用近似方形的切角结构，基座对角位置设置了两个贯通的安装孔，孔位做了沉台设计，适配M2规格的盘头安装螺丝，安装时可以直接将基座贴合在设备安装板表面，沉台结构能够避免螺丝帽突出基座平面，不会干涉周边排布的其他气路元件。基座整体厚度控制在8mm区间，加上顶部气嘴的总高度不超过22mm，对于内部安装空间局促的便携式检测设备、手持气动工具来说，这个尺寸边界能够很好适配紧凑的内部堆叠需求，不需要为了避让传感元件额外调整其他功能模块的排布位置。

　　从功能实现的结构逻辑来看，这款传感结构支持三种压力检测模式的结构适配：绝压检测模式下，基座内部预置了真空参考腔，检测膜片一侧为固定真空参考值，输出值与检测端的绝对压力呈线性对应；差压检测模式下，两个气嘴分别连通两个待检测的压力腔，膜片感知两侧压力差值输出对应信号，允许在膜片任意一侧施加额定范围内的压力，不会因为单侧短时过载造成膜片不可逆损伤；表压检测模式下，其中一个气嘴直接连通大气环境作为参考端，输出值与检测端相对大气压的压力值成正比，适配常规的表压检测场景。在结构设计的细节上，基座内部的传感膜片安装位做了环形应力释放槽，能够抵消安装螺丝锁紧时产生的装配应力，避免应力传递到膜片位置造成零点偏移，这也是这类高精度传感元件和普通民用压力传感器在结构设计上的核心差异——普通压力传感器往往忽略装配应力对检测精度的影响，实际装机后需要反复校准零点，而这款结构通过应力释放结构的设计，只要按照额定扭矩锁紧安装螺丝，零点偏移量控制在满量程的0.5%以内，大幅减少现场校准的工作量。

　　气路通道的设计上，两个气嘴到膜片检测腔的通道做了等径等长处理，避免因为气路流阻差异造成差压检测时的动态响应误差，对于需要实时捕捉动态压力波动的场景，比如医疗设备里的呼吸流量检测、工业气动系统的泄漏检测，这种流道一致性设计能够保证毫秒级的压力变化都能被准确捕捉，不会因为流道结构问题造成信号滞后。从实际应用的适配场景来看，这款传感结构的安装孔位间距、气嘴伸出长度都做了通用化设计，能够直接替换同安装规格的其他品牌压力传感器，不需要重新设计安装板或者修改气路管路，对于设备迭代升级的场景来说，能够大幅降低结构改型的成本。

　　基座外壳采用增强PBT材质注塑成型，表面做了哑光磨砂处理，具备一定的耐化学腐蚀能力，在常规的工业环境中接触少量的冷凝水、油气都不会出现壳体开裂或者材质老化的问题，气嘴部分采用和基座同材质的一体化注塑结构，避免了装配式气嘴存在的漏气隐患，长期使用过程中不会因为温度循环变化出现气嘴松动的问题。在三维建模的过程中，需要特别注意几个关键尺寸的公差配合：安装孔的位置度公差需要控制在0.1mm以内，否则批量装配时会出现安装孔对不准的问题；气嘴的外径公差需要控制在±0.05mm区间，公差过大容易出现气管插接过松漏气或者过紧造成装配困难；膜片腔的内部壁厚需要保证均匀，避免注塑成型时出现缩痕影响内部腔室的容积一致性。另外，基座底部的平面度要求控制在0.05mm以内，如果安装面平面度不足，锁紧螺丝时会造成基座变形，挤压内部的传感膜片，造成检测精度下降甚至膜片损坏，这也是结构设计人员在做安装板设计时需要重点关注的边界条件，不能只关注孔位是否对齐，忽略安装面的平面度要求。
