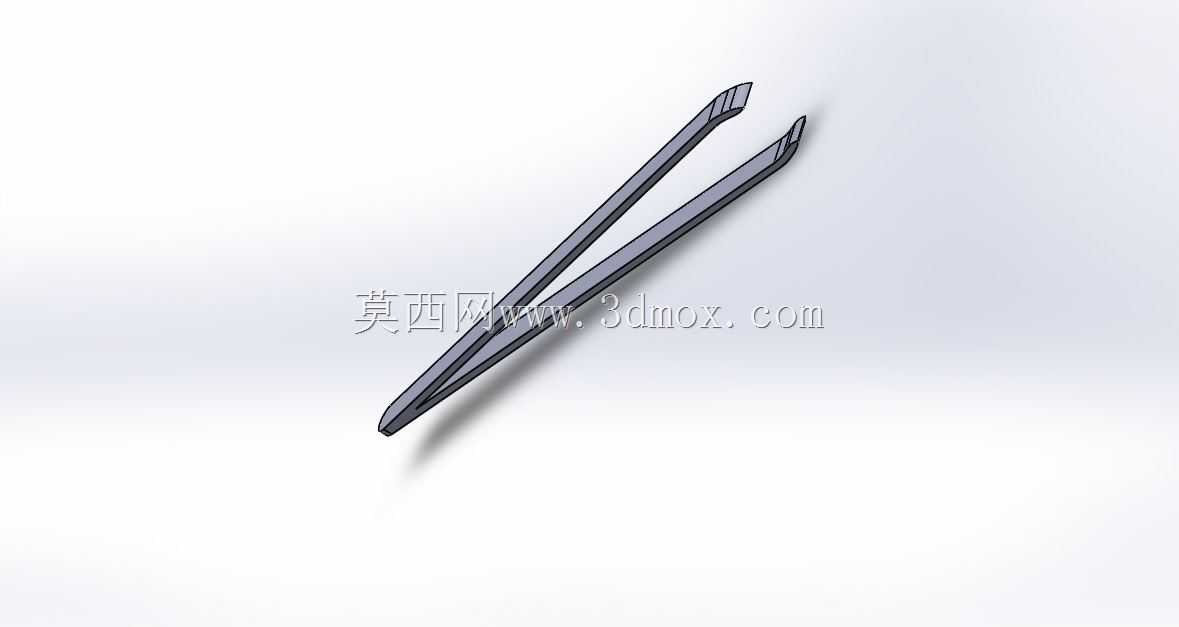

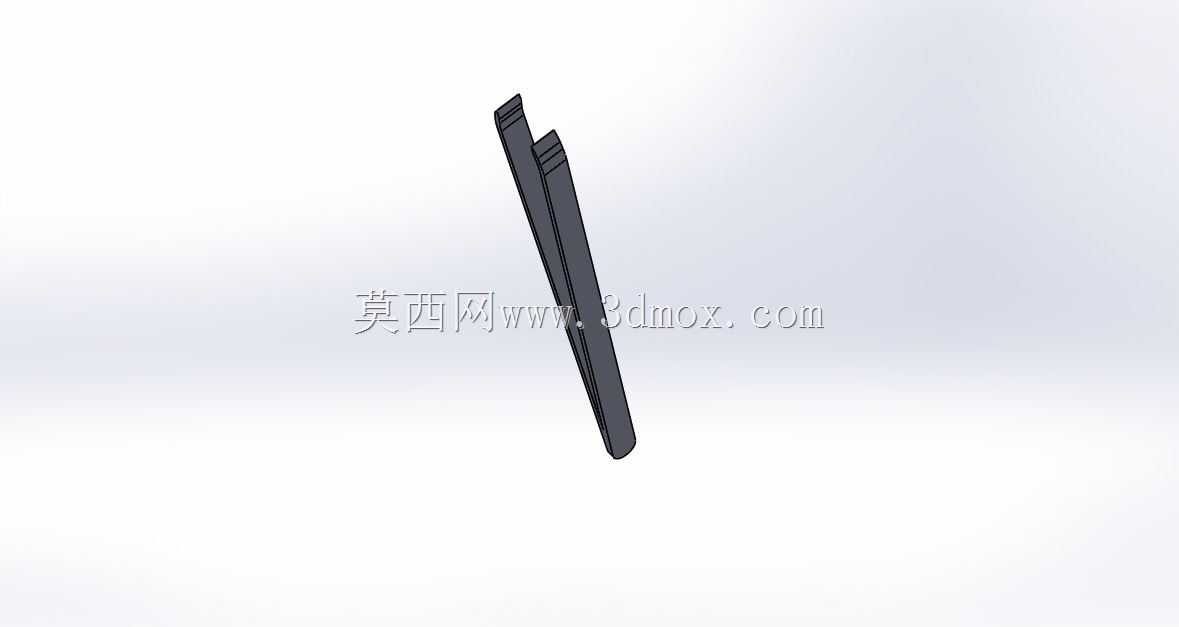

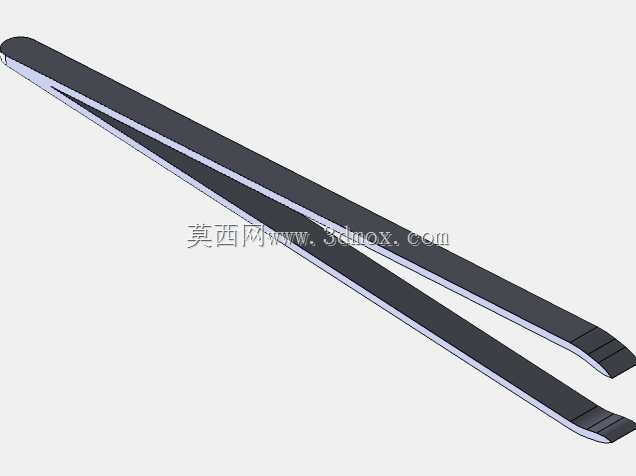

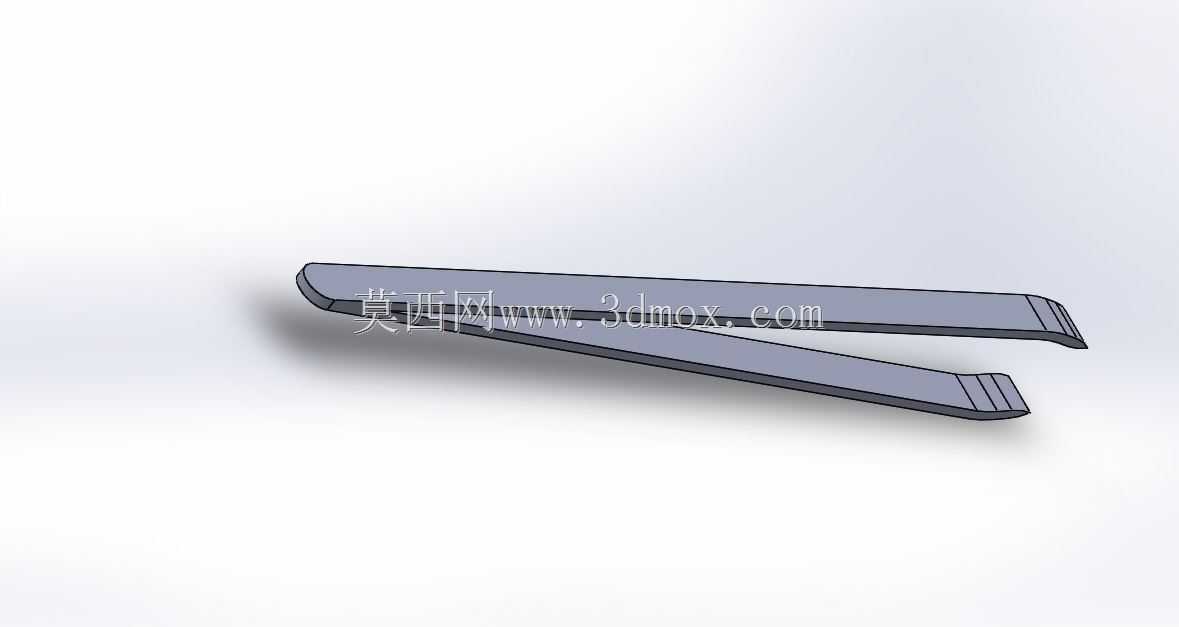

精密夹持用平口弯头镊子三维结构

这款平口弯头镊子的结构设计，核心围绕微小零件的精准夹持需求展开，整体采用两片对称的弹性金属臂一体式成型思路，没有额外的铰接销轴结构，依靠臂身自身的金属弹性实现开合动作，相比带铰接结构的夹持工具，不存在铰接位的间隙晃动问题，夹持时的力反馈更直接，长期使用也不会出现铰接位磨损导致的夹持错位问题。从实际应用场景来看，这类镊子覆盖的作业场景非常广，电子组装产线上工人用它夹取0402、0201封装的贴片电阻电容，不会因为夹持力过大压碎陶瓷封装的元器件；钟表维修场景中可以夹取细小的齿轮轴、螺丝，不会遮挡操作视线；实验室检验环节可以夹取薄型载玻片、微小试样，避免手部直接接触造成试样污染；甚至线束加工工位也能用它整理直径0.1mm级别的细导线，完成穿胶壳、理线的精细操作。

设计过程中首先考虑的是夹持端的结构，弯头的角度设置为15度，这个角度是经过多轮实操验证的，当操作人员手持镊子保持手腕自然平放的姿态时，夹持端刚好能垂直对准作业台面，不需要刻意抬腕或者翻手腕就能完成夹持动作，长时间作业的手腕疲劳度会明显降低。夹持头的平口端面做了0.2mm的细微滚花纹理，不是完全光滑的平面，夹取光滑的金属引脚、塑料零件时不会出现打滑脱落的问题，同时滚花的深度控制在0.05mm以内，不会在软质零件比如铜箔、塑料导光柱表面留下夹痕，兼顾夹持摩擦力和零件表面防护需求。

臂身的尺寸设计充分考虑了手持的人机工程学，整体长度控制在120mm，成年男性单手持握时，手指捏持的位置距离尾端25mm，力臂长度刚好合适，不需要施加太大的指力就能让夹持端产生足够的夹持力，捏持位置的臂身宽度为8mm，边缘做了R0.5的圆角倒边，不会像薄钢板直边那样硌手，长时间捏持也不会在手指上留下压痕。臂身的厚度从尾端到夹持端做了渐变处理，尾端厚度1.2mm，保证整体的结构强度，不会因为用力过大出现臂身弯折变形，往夹持端方向厚度逐渐过渡到0.6mm，让臂身的弹性变形区间集中在中部位置，开合时的弹力曲线平滑，从张开到闭合的整个行程中，指力的变化非常线性，不会出现突然变硬或者弹力不足的情况，操作人员可以很精准地控制夹持力的大小，夹取易碎零件的时候也能很好把控力度。

安装边界方面，这款镊子不需要额外的配套安装结构，本身作为手持工具独立使用，放置时的占用空间很小，配套的工具收纳槽只需要预留130mm长、15mm宽、10mm高的空间就能完全容纳，和常规的螺丝刀、尖嘴钳等手动工具的收纳尺寸兼容，不需要单独设计特殊的收纳位。两片臂身的尾端做了0.1mm的错位预压设计，自然状态下夹持端是完全闭合对齐的，不会出现两片头错位导致的夹持缝隙，哪怕是夹取直径0.05mm的细金属丝，也能稳稳夹住不会滑落。臂身的表面做了哑光喷砂处理，一方面是避免金属反光晃眼，在强光灯下作业的时候不会因为臂身反光影响视线，另一方面哑光表面的摩擦力更大，手上有少量汗液的时候也不会出现打滑脱手的情况。

从结构强度的角度考虑，臂身的形变范围做了限制，最大张开角度控制在30度，对应的夹持端最大张开距离为8mm，这个开度完全覆盖了日常作业中需要夹取的零件尺寸范围，同时不会因为张开角度过大导致臂身出现塑性变形，正常使用情况下的开合寿命可以达到数万次，不会出现弹力衰减、臂身断裂的问题。夹持端的头部做了0.1mm的圆角处理，不是尖锐的直角，一方面避免操作过程中尖头划伤电路板、零件表面，另一方面也防止尖头过于锋利扎伤操作人员，在保证夹持精度的前提下兼顾了使用安全性。
