100毫升药用瓶四腔吹塑成型模具结构

　　这套四腔吹塑成型结构针对100毫升容量药用瓶的量产需求开发，核心服务于医药包装领域的小容量液体药剂灌装生产场景，适配常规往复式吹塑设备的安装工位，可直接对接现有吹塑生产线的合模、吹气、冷却工序，无需对设备主体结构做大幅改造。从实际生产的角度出发，四腔排布的设计核心是平衡单批次产能与模腔受力均匀性，四个模腔沿模具长度方向等距排列，相邻模腔的间距经过反复校核，既保证合模时各腔的锁模力分布一致，避免出现飞边、瓶身壁厚不均的缺陷，也预留了冷却水道的布设空间，同时给吹气杆的进给动作留出足够的操作边界，不会出现运动干涉。

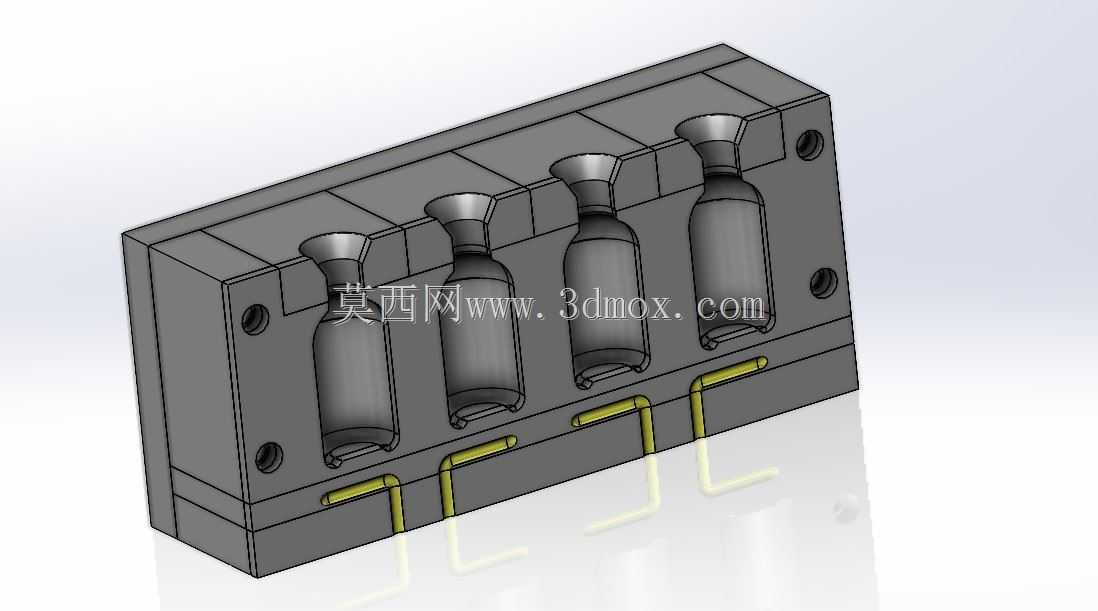

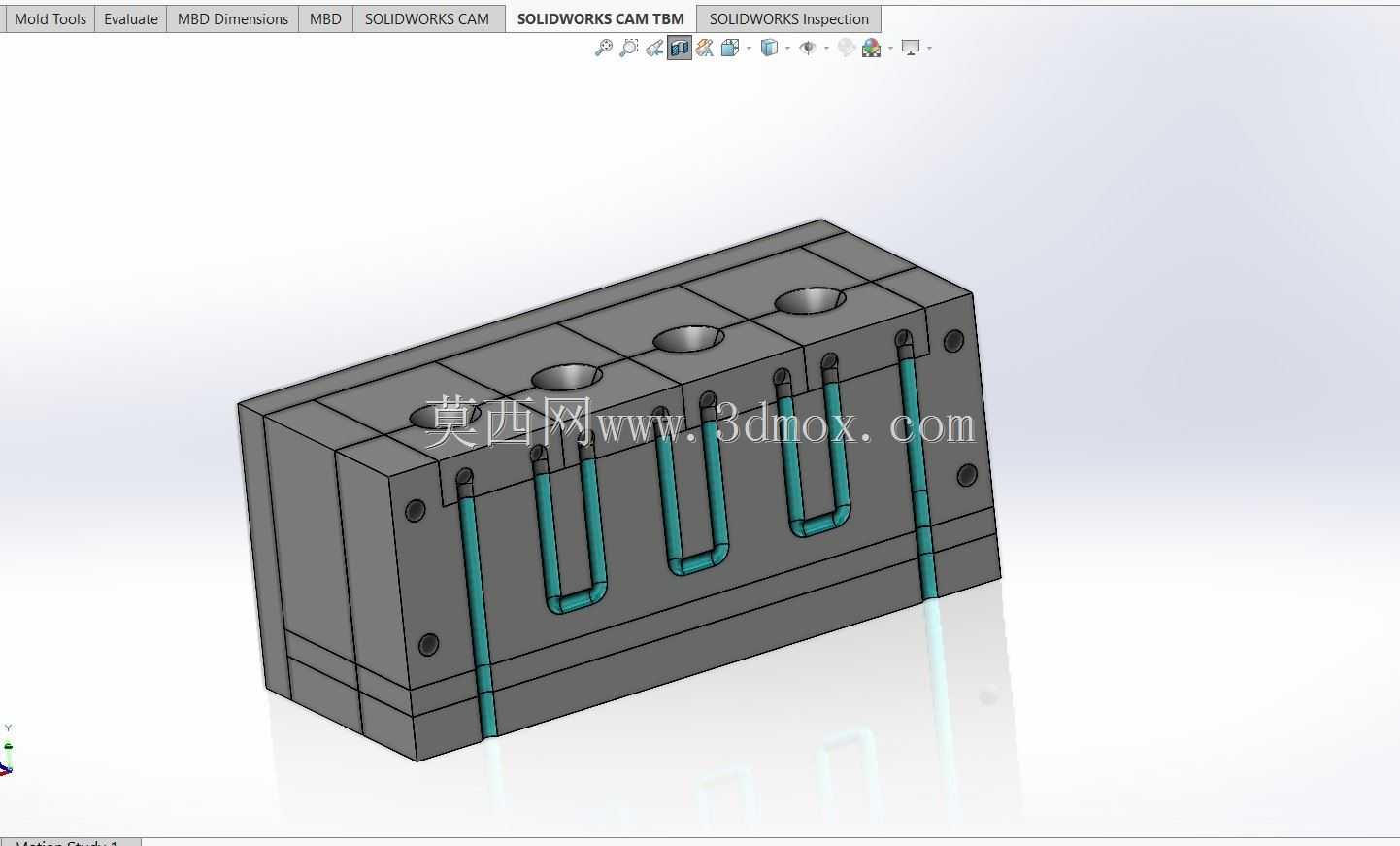

　　模腔的轮廓完全贴合100毫升药用瓶的外形结构，瓶身的圆弧过渡、瓶口的螺纹预成型区域、瓶底的凹槽结构都在模腔上做了精准的对应加工，尤其是瓶口部位的成型尺寸，严格匹配药用铝盖或胶塞的密封公差要求，避免后续灌装工序出现密封不严、漏液的问题。冷却系统采用随形布设的Z型水道，沿着每个模腔的外侧轮廓排布，水道距离模腔内壁的距离控制在均匀范围内，保证四个模腔的冷却速率一致，缩短成型周期的同时，避免瓶身因冷却不均出现收缩变形、透明度不达标的问题，毕竟药用包装瓶对外观和尺寸稳定性的要求远高于普通民用包装瓶，任何细微的变形都可能导致后续灌装、贴标工序卡料。

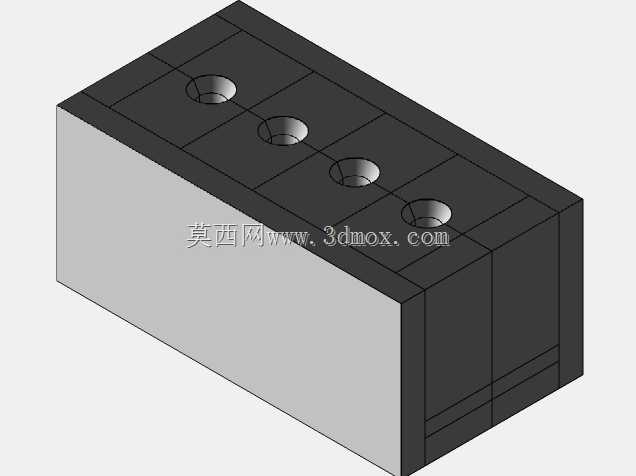

　　模具的合模定位依靠边角的四个导柱孔实现，导柱孔的位置公差控制在极小范围内，合模时动定模的对位精度可以满足吹塑成型的错边量要求，不会出现瓶身合模线错位、影响外观和密封性能的情况。从安装边界来看，模具的整体长宽高尺寸适配市面上主流的中小型吹塑设备的模板安装尺寸，模板上的固定孔位可以直接对应设备的T型槽位置，安装时不需要额外加工转接板，减少上机调试的工作量。在设计思路上，这套结构没有盲目追求更多腔数，而是结合100毫升药用瓶的订单批量特性，四腔的配置既可以满足常规医药包装订单的产能需求，又不会因为腔数过多导致模具体积过大、调试难度上升，同时也降低了单腔故障对整批生产的影响——如果其中一个模腔出现轻微损伤，其余三个腔还可以维持低负荷生产，不会直接导致整线停机。

　　模腔的分型面选择在瓶身的最大轮廓处，这个位置的合模线最容易处理，后续去飞边的工序工作量最小，也不会在瓶身的明显位置留下合模痕迹，满足医药包装的外观要求。吹气口的位置设置在瓶坯的进料端对应位置，吹气时的气流可以均匀覆盖整个瓶身内壁，保证瓶身各个位置的吹胀比一致，壁厚偏差控制在药用包装允许的范围内，尤其是瓶肩和瓶底的过渡区域，特意做了模腔的圆弧过渡处理，避免吹塑时出现应力集中，导致瓶子在后续灌装、运输过程中出现开裂。另外，模具上的排气槽设置在模腔的末端和瓶底的位置，吹塑过程中模腔内的空气可以顺利排出，不会在瓶身表面出现气泡、凹陷等缺陷，保证瓶子的表面光洁度符合医药包装的卫生和外观要求。整套结构的设计完全围绕药用瓶吹塑生产的实际痛点展开，没有冗余的结构，所有的尺寸和排布都经过实际生产场景的验证，不管是新模具上机调试，还是日常生产中的维护保养，都具备足够的操作便利性，适合医药包装生产企业的小容量药用瓶量产需求。
