带视窗聚烯烃材质1升储水容器组合结构

　　日常户外出行、工位随身补水、实验室试剂暂存这类场景里，1升容量的储液容器一直是需求占比很高的品类，这款聚烯烃材质的水瓶与玻璃瓶组合结构，就是针对这类需要兼顾内容物可视、结构耐摔、密封可靠的使用需求做的结构设计。先从实际使用的边界条件说起，1升的额定容量刚好匹配成年人单次外出2-3小时的补水量，也符合多数实验室非强腐蚀试剂单次取用的暂存容量要求，外瓶采用聚烯烃材质，本身具备耐冲击、耐常见弱酸弱碱腐蚀的特性，哪怕从1.2米左右的工作台高度意外跌落，也不会出现瓶身开裂漏液的问题，相比纯玻璃材质的容器，使用场景的容错率高很多。

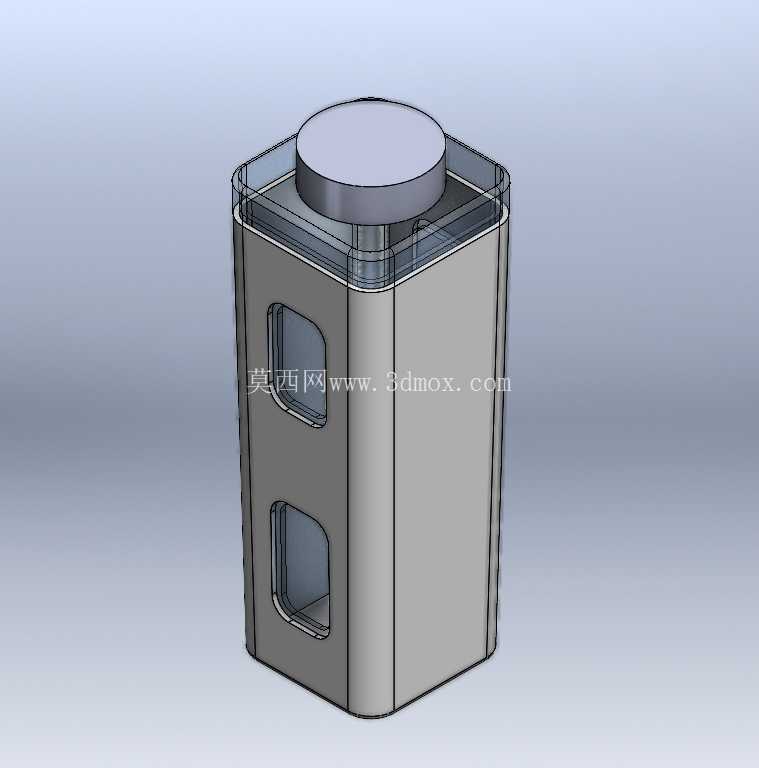

　　设计上没有采用全透明的瓶身结构，而是在瓶身正面开设了两个上下排布的矩形视窗，视窗位置刚好覆盖瓶身容量从100ml到满容量的刻度区间，不用打开瓶盖就能直观看到内部剩余液体量，同时视窗周边保留的聚烯烃实体结构，能给内部的玻璃内胆提供足够的侧向支撑，哪怕受到侧面的挤压外力，冲击力会先被外瓶的实体结构吸收，不会直接作用到玻璃内胆上，降低内胆碎裂的风险。顶部的密封瓶盖采用旋合式结构，瓶盖和瓶身的配合面做了一圈环形密封槽，装配时配套硅胶密封圈就能实现倒置不漏液的密封效果，瓶盖的直径比瓶身外轮廓略小，旋合后瓶盖顶面和外瓶顶部的限位台阶齐平，堆叠放置时不会出现瓶盖受压歪斜导致密封失效的问题。

　　外瓶的整体轮廓做了小圆角过渡的方柱形设计，相比圆柱形瓶身，放在倾斜的工作台面或者汽车杯架里时，不容易出现滚动滑落的问题，四个侧边的圆角半径控制在8mm，既不会因为圆角太小导致注塑成型时出现应力集中开裂的问题，也不会因为圆角太大损失瓶身的实际储液容积。内部的玻璃瓶胆和外瓶的配合采用间隙配合，单边间隙控制在0.5mm，装配时可以在间隙里填充少量缓冲硅胶垫，进一步降低运输或者使用过程中震动对内胆的冲击，瓶胆的瓶口和外瓶的瓶口做了同轴定位结构，保证瓶盖旋合时能同时压紧外瓶和内胆的瓶口端面，实现双层密封。

　　从安装和适配的角度说，这款容器的整体外轮廓尺寸控制在70mm70mm180mm，能适配市面上绝大多数常规尺寸的汽车杯架、户外背包侧袋，也能放进常规的办公桌边柜储物格，不需要额外预留特殊的安装空间。视窗的边缘做了1mm的凸边结构，平时放置时视窗表面不会直接和接触面摩擦，避免长期使用后视窗被磨花影响可视效果，瓶身底部做了3mm高的垫高圈，让瓶底和放置面之间留出空隙，哪怕放置面有少量积水，也不会长时间浸泡瓶底材料，延长整体的使用寿命。在结构强度的校核上，瓶身的壁厚控制在2mm，聚烯烃材料在这个壁厚下，装满1升水时的侧壁变形量不超过0.3mm，不会因为装满液体出现瓶身鼓胀导致放不进杯架的问题，视窗部分采用和外瓶一体注塑的透明聚烯烃材料，和实体部分的结合强度能承受50N的侧向拉力，不会出现视窗脱落漏液的问题。瓶盖的侧面做了细密的防滑筋，筋条高度0.3mm，间距1.5mm，哪怕手上沾有水或者少量油污，也能轻松旋开或者拧紧瓶盖，不需要额外施加很大的握力。
