多型腔注塑模具练习结构设计方案

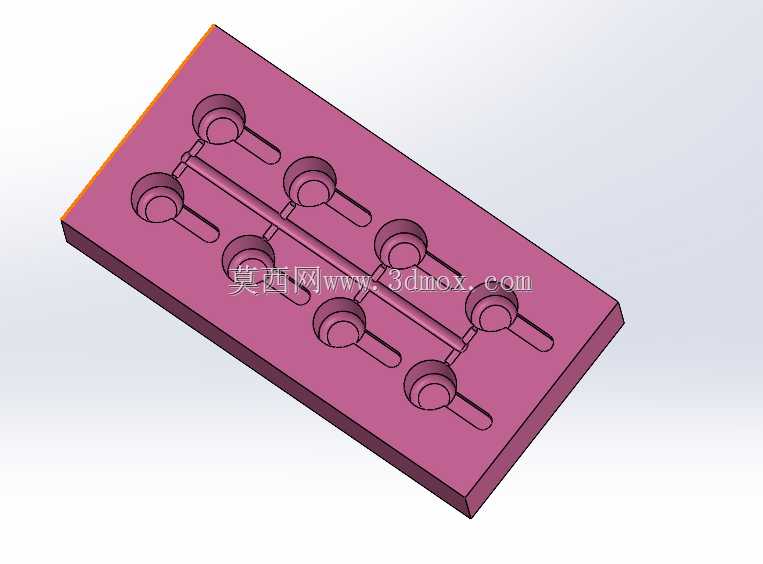

　　这套多型腔模具结构，主要面向小型带柄类塑胶零件的批量注塑生产场景，常见于消费电子配套小结构件、日用塑胶配件的量产环节，这类零件通常单批次需求量大，对成型一致性、生产效率有明确要求，采用多型腔排布能够在单次注塑循环中完成多件产品成型，大幅提升单位时间产出，降低单件分摊的成型能耗与人工成本。从结构排布来看，整套模具采用平衡式流道布局，主流道设置在模架中心位置，分流道沿中心对称向两侧延伸，八个型腔均匀分布在分流道两侧，每个型腔的进料距离、流道截面尺寸完全一致，能够保证注塑过程中熔融塑胶向各个型腔填充的速度、压力保持均匀，避免出现个别型腔填充不足、飞边、成型密度差异大的问题，从根源上降低同批次零件的尺寸公差波动。

　　每个型腔对应成型的零件为带圆柱头部与细长柄部的结构，圆柱头部为功能装配面，尺寸精度要求更高，因此进料点设置在圆柱头部侧方，能够让熔融塑胶先填充精度要求高的头部区域，再向柄部延伸，减少柄部填充过程中对头部成型面的冲击，同时避免进料痕迹留在零件外观可见的装配面上，降低后续去浇口的加工工作量。模架本体采用整体式型腔板结构，型腔直接加工在整块模板上，相比镶拼式结构拥有更好的刚性，在注塑机锁模压力作用下不易出现型腔变形，能够承受更高的注射压力，适合成型流动性一般的工程塑胶原料，同时减少了镶件装配带来的累积公差，提升型腔位置的位置度精度。设计过程中首先需要确认零件的脱模斜度，圆柱头部外表面设置不小于1度的脱模斜度，细长柄部因为深度较浅，斜度可适当降低但不能小于0.5度，避免开模顶出时零件表面被拉伤，影响外观与装配精度。流道截面采用圆形设计，相比梯形、半圆形流道拥有更小的流动阻力，能够减少注塑过程中的压力损失，同时圆形流道的冷凝料体积更小，降低原料浪费，流道的转角位置全部做圆弧过渡，避免出现直角死角导致的塑胶滞留、烧焦问题。

　　从安装边界来看，这套模具的模架外形为矩形结构，长宽尺寸适配常用的120吨级卧式注塑机的拉杆间距，安装时直接通过模架四周的压板槽与注塑机模板固定，不需要额外加装过渡垫板；主流道衬套的进料口球面半径与注塑机喷嘴球面半径匹配，保证注射过程中喷嘴与衬套紧密贴合，不会出现溢料问题；顶出位置对应注塑机的顶杆孔位，采用均匀分布的顶杆顶在流道冷凝料与零件柄部末端，顶出力分布均匀，不会顶伤零件表面。冷却水道沿型腔周边均匀排布，水道距离型腔壁的距离保持在1.5倍水道直径，保证各个型腔的冷却速度一致，避免零件冷却不均出现翘曲变形，尤其是细长柄部位置，冷却速度差异很容易导致柄部出现弯曲变形，影响零件的直线度公差。

　　排气槽开设在每个型腔的填充末端，深度控制在0.02毫米以内，既能够顺利排出型腔内的空气，避免出现困气烧焦、填充不足的问题，又不会导致熔融塑胶溢出形成飞边。这套结构在实际投产前，还需要根据所用塑胶原料的收缩率对型腔尺寸做补偿调整，比如常用的ABS原料收缩率取0.5%，PP原料则需要取1.5%，不同原料的流动性差异也会影响流道截面尺寸与浇口大小的设计，流动性好的原料可以适当缩小浇口尺寸，减少浇口冷凝料的残留，流动性差的工程原料则需要适当加大浇口，降低填充阻力。
