多用途四旋翼巡检喷洒作业飞行器设计

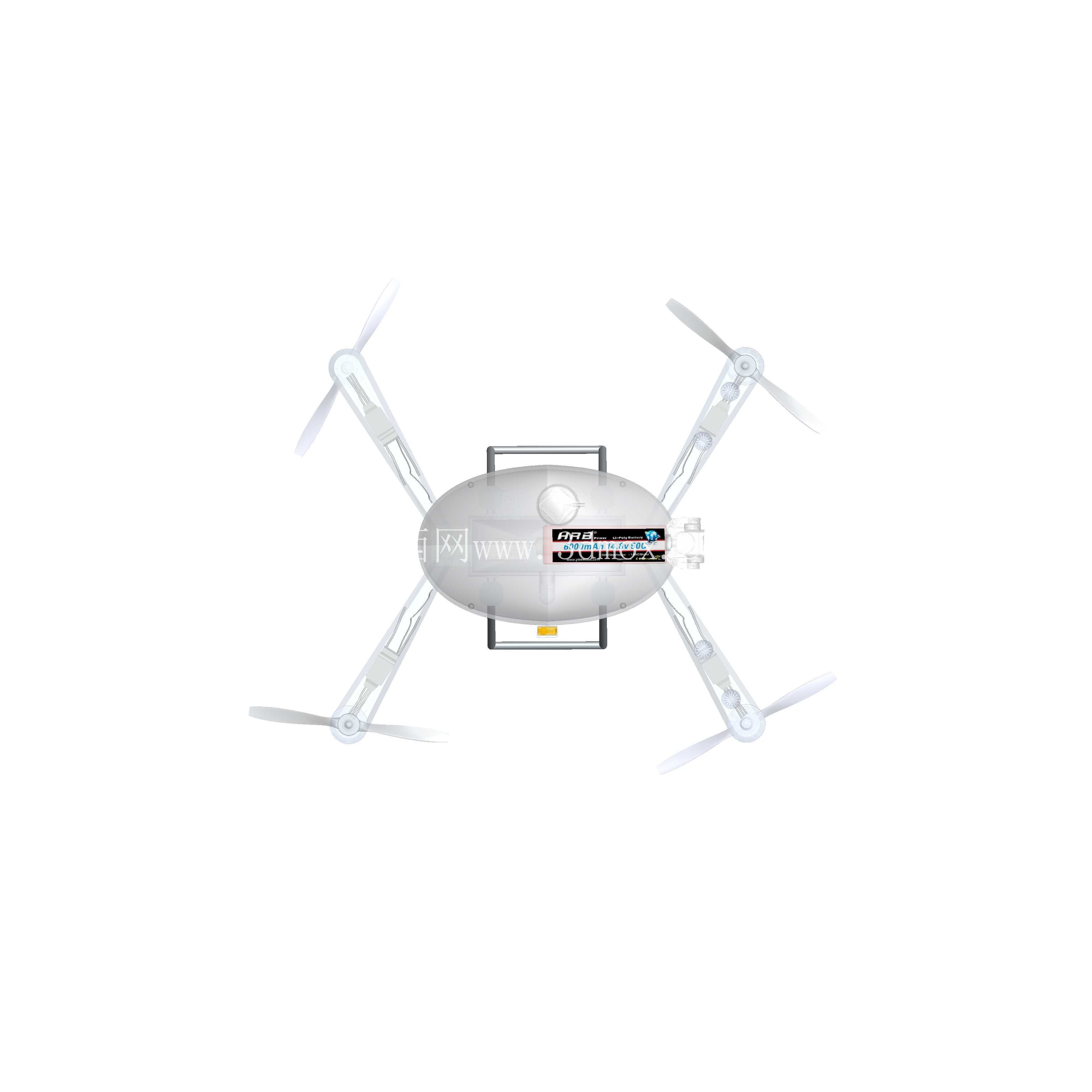

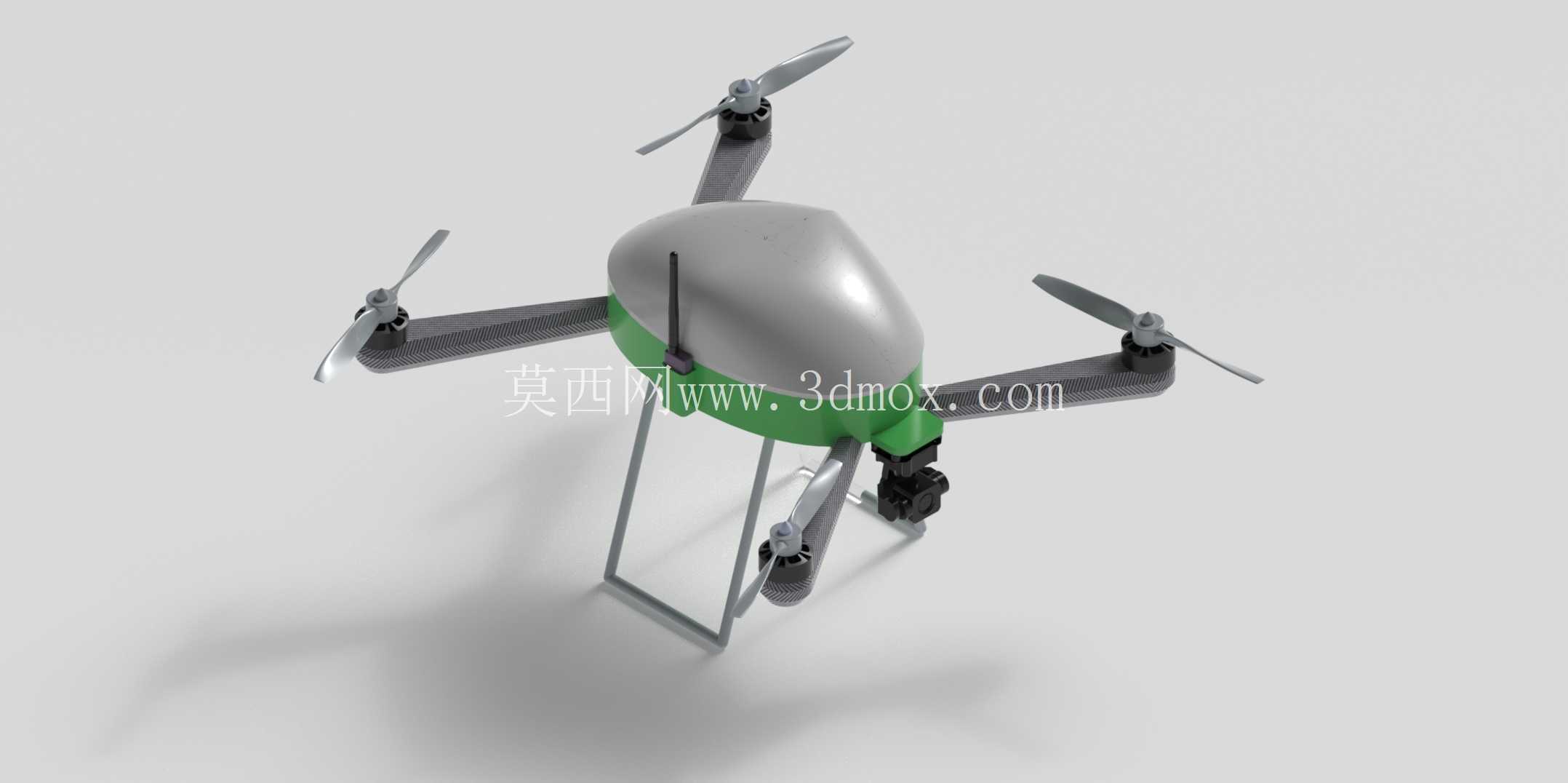

　　这款四旋翼飞行器的结构设计，同时覆盖低空巡检与小范围农林喷洒两类作业场景，机架部分采用碳纤维复合臂杆搭配一体化上壳结构，在保证结构强度的前提下尽可能降低整机自重，单臂向外延伸的长度经过反复校核，既保证旋翼转动时的气流不会相互干扰形成紊流影响飞行稳定性，也不会让臂展过长导致整机收纳尺寸超标，适配常规车载运输的空间边界。机身上部的流线型壳体采用曲面顺滑过渡设计，飞行过程中可以有效降低迎风面的空气阻力，减少高速飞行时的风阻损耗，壳体内部预留了飞控模块、电池仓、信号接收天线的安装位，天线从壳体前部垂直伸出，避开机身金属结构与碳纤维部件的信号遮挡，保证遥控信号与图传信号的传输稳定性。

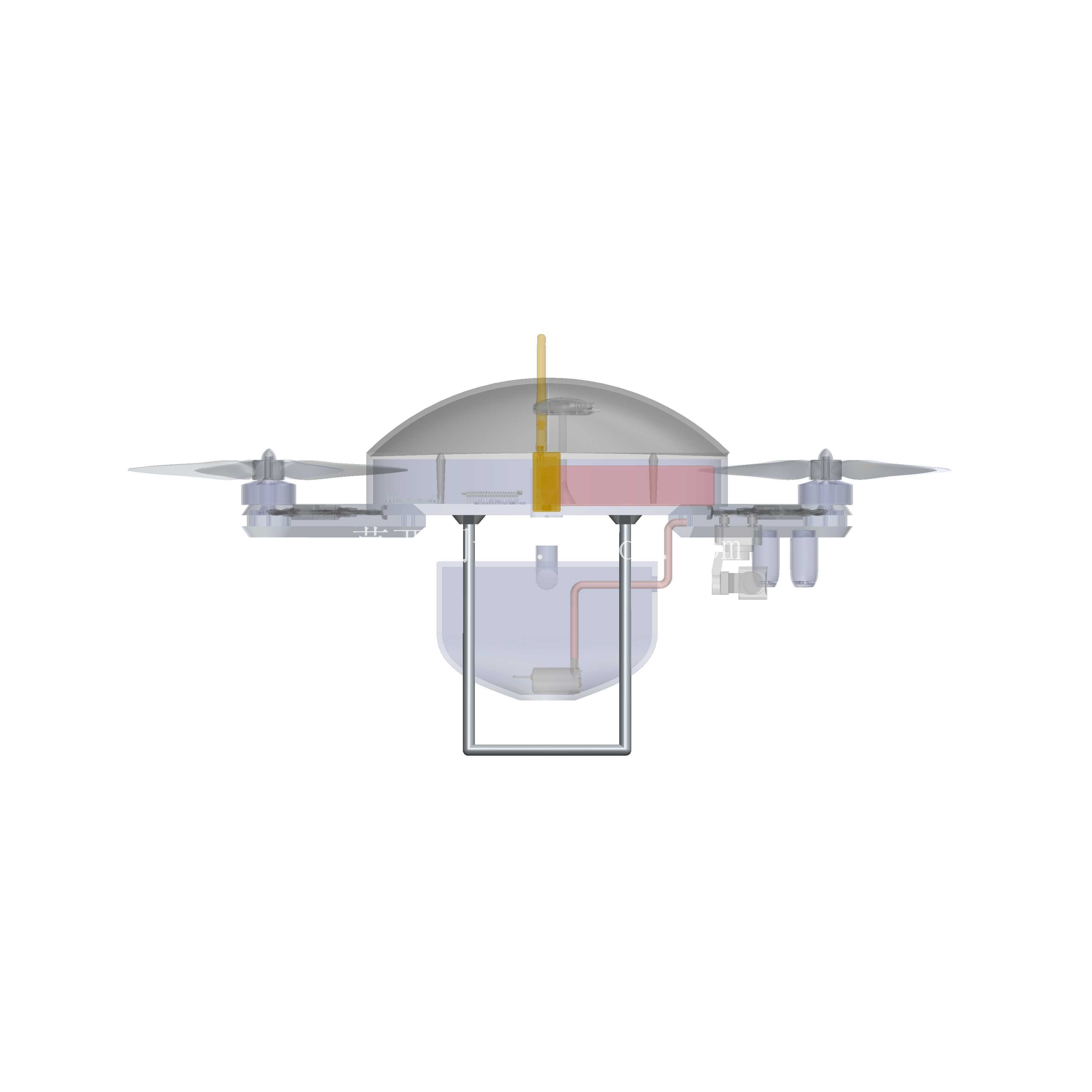

　　机身下部采用分体式功能挂载设计，前部预留了可见光摄像模块的安装接口，可直接固定防抖云台与摄像单元，满足巡检作业时的画面采集需求，云台安装位设置了减震缓冲结构，可过滤旋翼转动带来的高频振动，避免采集画面出现抖动模糊；后部挂载区域预留了储液箱与喷洒泵的安装空间，储液箱采用卡扣式快拆结构，可在作业间隙快速完成药液加注或者箱体更换，喷洒管路沿机臂内侧走线至旋翼下方的雾化喷头位置，利用旋翼转动产生的下行气流将雾化后的药液均匀压向作业面，避免药液飘散造成的浪费与污染。

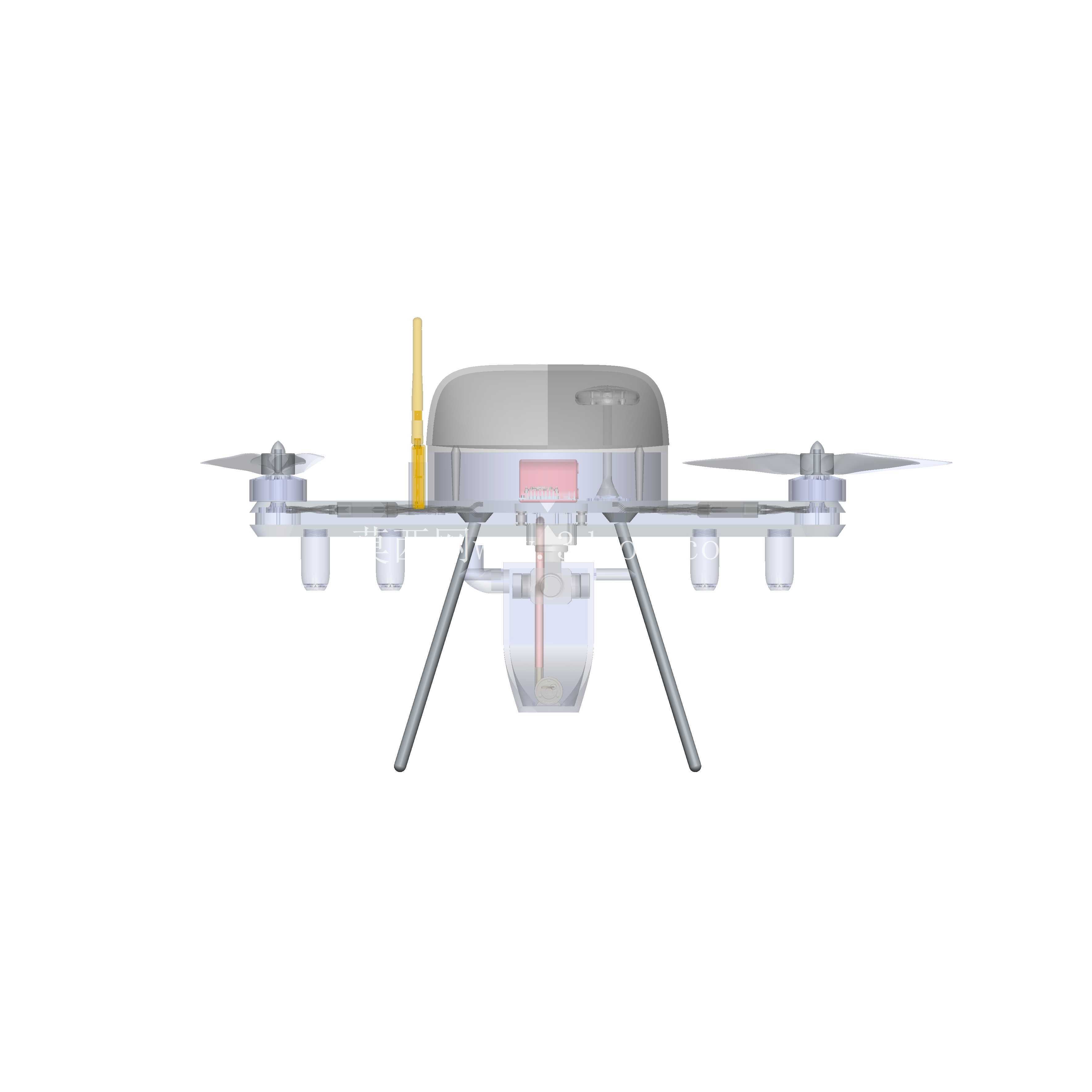

　　起落架采用一体式金属弯管结构，从机身下部两侧向下延伸，形成足够的离地间隙，既可以保证挂载的摄像模块、喷洒组件在起降过程中不会与地面发生磕碰，也能在不平整的野外起降场地提供稳定的支撑，起落架与机身的连接位置设置了减震胶垫，可吸收降落时的冲击载荷，避免刚性冲击传递到机身内部的精密电子元件。动力系统的安装座位于每个机臂的末端，采用快拆式结构设计，可快速完成电机与螺旋桨的更换维护，螺旋桨采用正反桨配对设计，相邻机臂的螺旋桨转向相反，抵消转动产生的反扭矩，保证飞行姿态的可控性。

　　整机的布线全部沿机臂内部与壳体预留的走线槽布置，避免线材外露在飞行过程中被气流吹动产生晃动，也减少线材与外部结构的摩擦损耗，所有外接功能模块的接口都采用统一规格的快插接头，可根据不同的作业需求快速切换挂载模块，不需要对机身主体结构进行拆解改造。在结构强度校核阶段，针对机臂根部的受力集中位置做了局部加厚处理，模拟满载药液、全速飞行、突发阵风等极端工况下的载荷分布，确保机臂不会出现形变断裂的风险，机身重心经过配平设计，在挂载不同功能模块时都能保持重心位于整机几何中心附近，降低飞控系统的姿态调整负荷，延长续航时间。
