微型隔膜式空气泵电机结构设计

这款微型空气泵电机的结构设计，核心围绕小流量气路场景的紧凑安装需求展开，在医疗分析仪器、环境检测采样设备、小型喷墨打印设备、家用美容仪这类对安装空间、运行噪音、输出气压稳定性有严苛要求的场景中适配性极强。不同于大型工业气泵的冗余结构设计，该款泵体采用驱动电机与泵头直连的布局，没有额外的传动减速结构，从根源上减少了传动环节的功率损耗与振动来源，整体结构的轴向长度控制在极小范围内，能直接嵌入设备内部的狭窄安装腔，不需要预留额外的传动件避让空间。

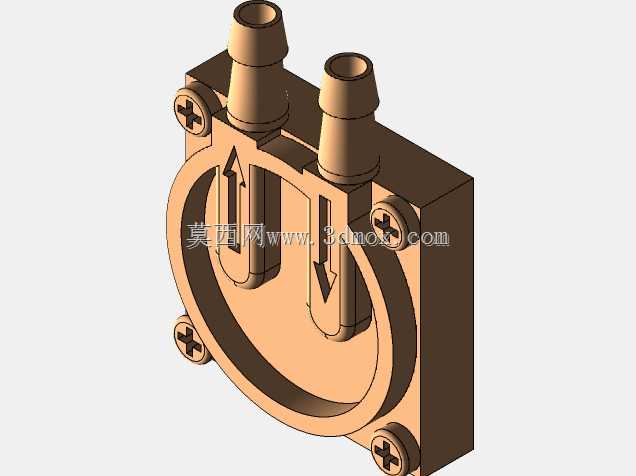

从功能实现逻辑来看，泵头部分采用双隔膜腔对称布局，进出气接口设置在泵头端面上，采用快插式宝塔接头结构，匹配常规的小口径柔性气管，安装时不需要额外的转接接头就能完成气路连接，接口的同轴度公差控制在0.1mm以内，能避免气管插接后出现漏气、弯折堵气的问题。隔膜片采用耐疲劳的柔性复合材质，在电机偏心轴的带动下做往复形变，交替完成两个泵腔的吸气、排气动作，相比单腔结构的微型气泵，双腔对称布局能抵消大部分偏心运动带来的径向振动，运行时的整机抖动幅度更小，气路输出的压力脉动也更平缓，不需要在气路中额外加装大容积的缓冲气室就能满足大部分精密仪器的供气稳定性要求。

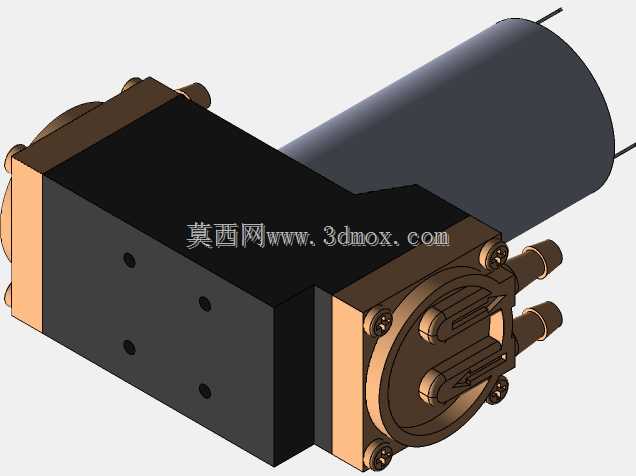

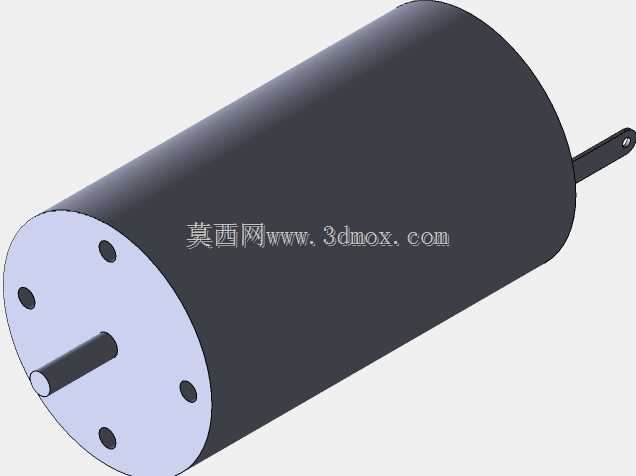

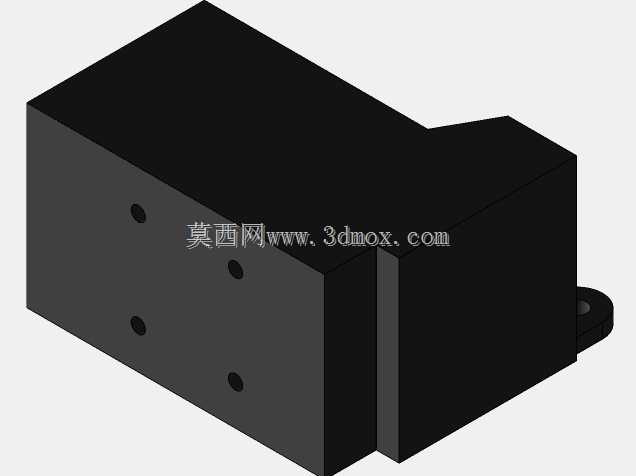

设计过程中，泵体的安装基准面设置在电机与泵头连接的金属支架端面上，端面上预留了四个均匀分布的安装孔位，孔位的位置度公差严格控制，安装时可以直接通过螺丝将泵体固定在设备的安装基板上，不需要额外设计定制的固定支架。电机部分采用有刷直流驱动结构，外壳为拉伸金属材质，既可以保证结构强度，也能通过金属外壳将电机运行产生的热量快速传导出去，在连续长时间运行的工况下，电机绕组的温升能控制在合理区间，不会因为过热导致磁钢退磁、绝缘层老化加速的问题。泵头与电机的连接部分采用铜质嵌件加固，螺丝锁紧时不会因为塑料基座的蠕变导致连接松动，长期运行后泵头与电机的同轴度依然能保持在设计要求范围内，避免出现偏心磨损、隔膜片提前开裂的故障。

在安装边界的考量上，这款泵体的径向最大尺寸集中在泵头位置，电机部分的外径略小于泵头，安装时只需要在基板上预留对应泵头外径的过孔或者避让空间即可，进出气接口的伸出长度经过优化，不会和周边的电路板、走线槽产生结构干涉。气路接口的朝向与电机轴向垂直，在设备内部布线布管时，可以顺着设备侧壁走管，不需要将气管弯折90度以上，减少了气管弯折带来的气阻增加问题。泵体的整体重量控制在极低水平，即使是安装在便携式手持检测设备内部，也不会额外增加过多的负重，不会影响设备的手持操作手感。

从实际使用的适配性来看，这款泵的输出气压与流量参数刚好匹配小体积气路系统的需求，既不会因为流量过大导致气路压力超标，也不会因为流量不足导致设备建压时间过长。在结构细节上，泵头的阀片采用轻薄的弹性金属材质，响应速度快，在电机高速往复运动时能及时完成开闭动作，不会出现阀片滞后导致的回流问题，保证了泵的容积效率。所有与气体接触的部件都采用无析出的惰性材质，在输送洁净空气或者微量分析气体时，不会释放杂质污染气路，适配对气体洁净度有要求的分析类设备场景。
