低成本开源急救呼吸机结构设计方案

这套结构方案针对公共卫生应急场景下常规急救呼吸机产能不足、成本过高的痛点设计，核心目标是在满足临床通气核心指标的前提下，通过简化传动结构、兼容易获取加工材料，实现设备的快速量产与应急部署，可适配基层急救点、临时隔离病区、灾害救援现场等缺乏高端医疗设备保障的场景，为存在自主呼吸障碍的患者提供可控的机械通气支持。

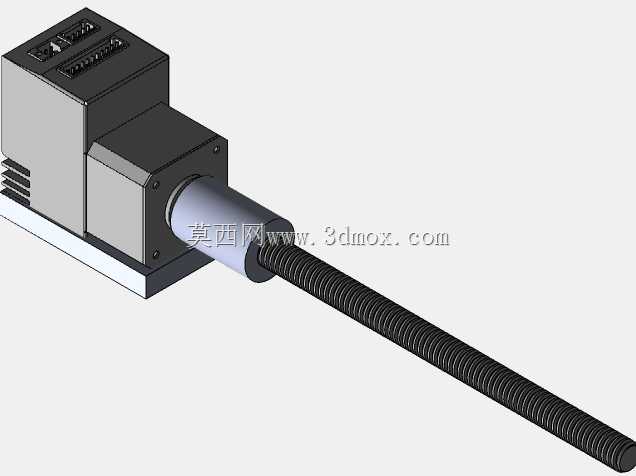

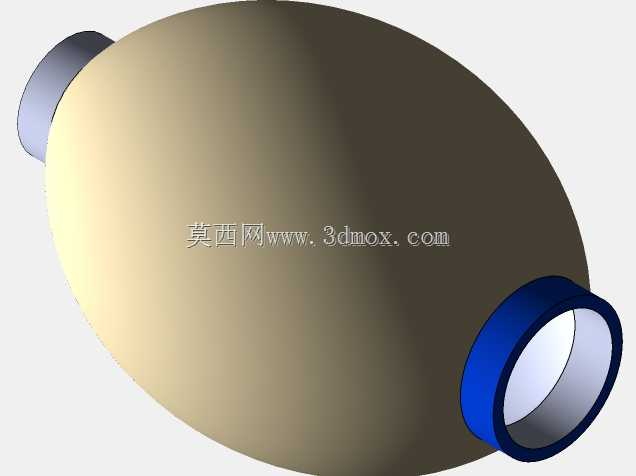

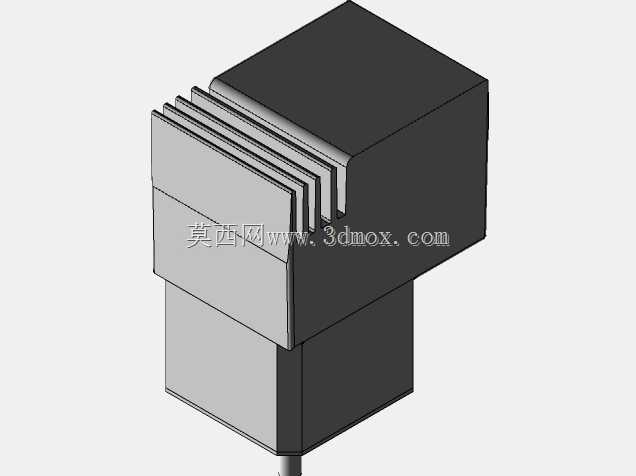

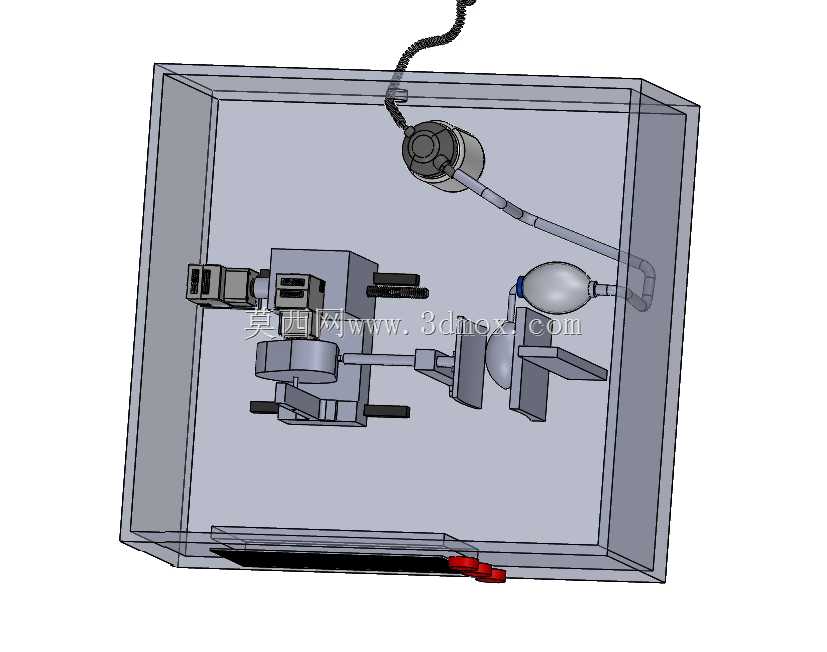

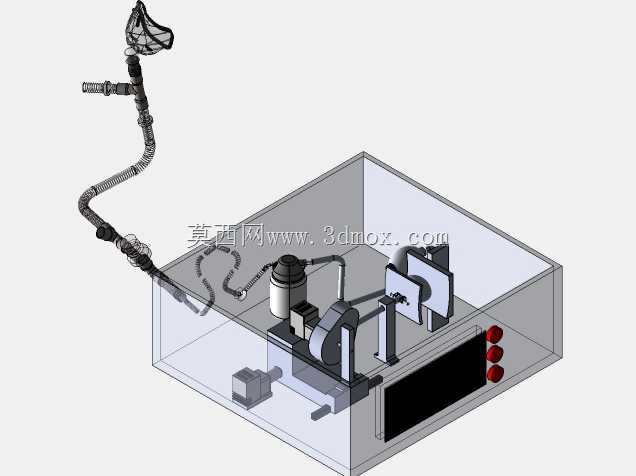

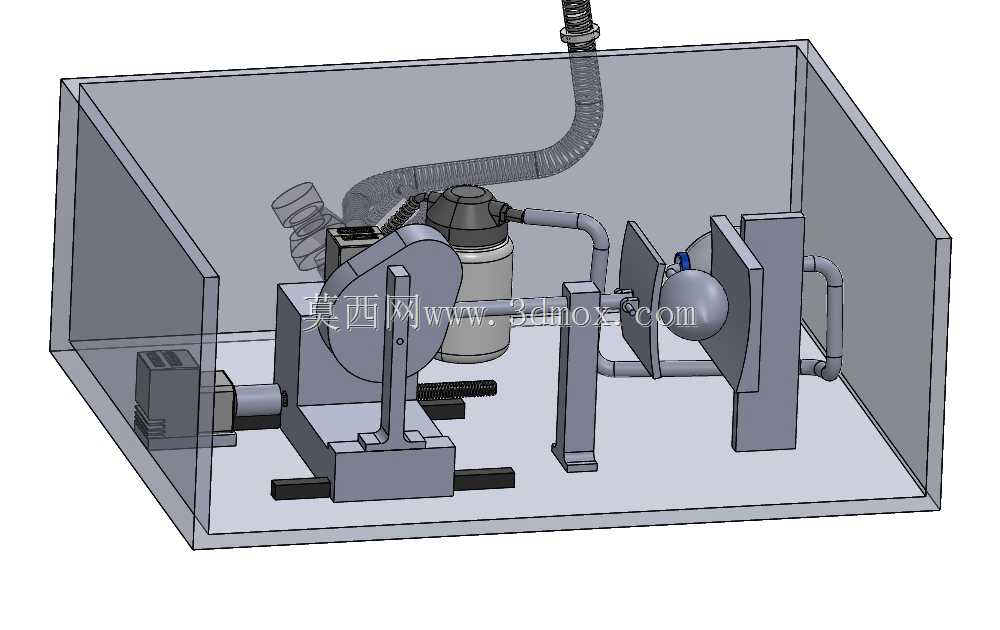

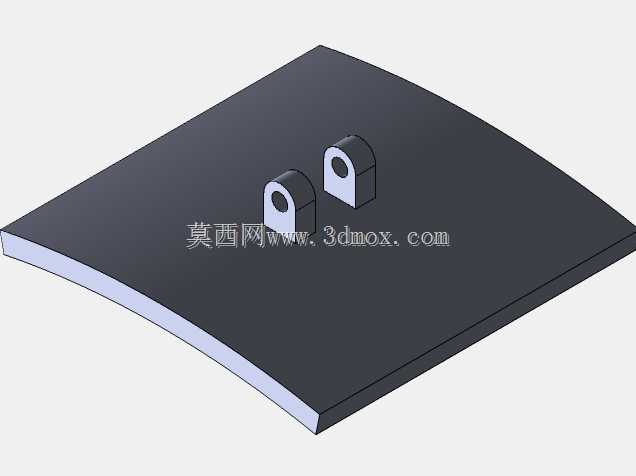

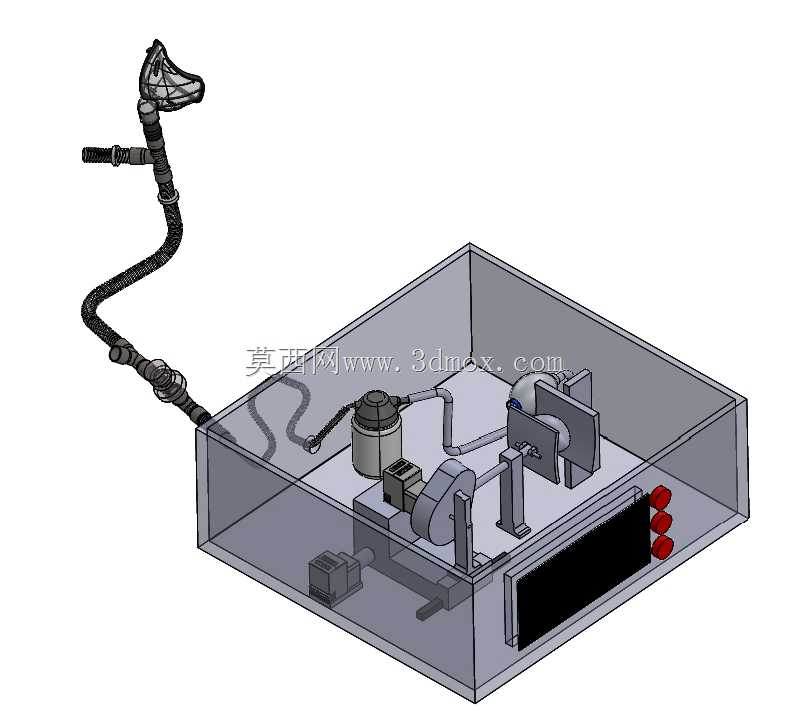

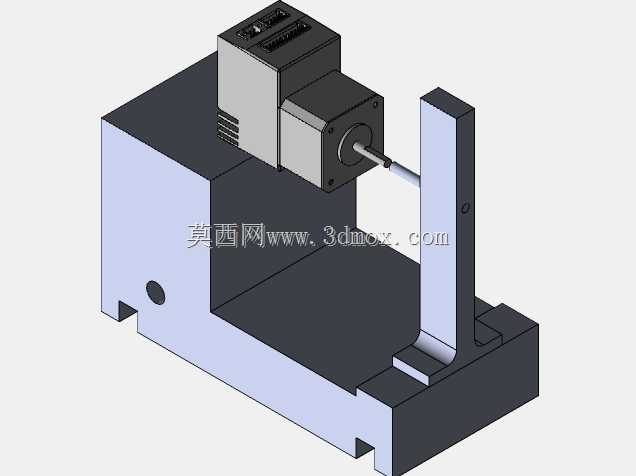

整套设备采用集成式箱式布局，核心执行单元为双自由度锥形椭圆凸轮机构，凸轮轮廓经过多轮迭代修正，可同时匹配持续强制通气与同步间歇强制通气两种临床常用通气模式，无需额外更换执行部件即可完成模式切换。凸轮直接驱动摆臂式机械压杆，挤压配套的自充气式呼吸气囊完成送气动作，相比传统呼吸机的涡轮供气或高压气瓶供气方案，该结构无需依赖稳定的高压气源供应，仅需搭配常规低压直流电机即可驱动，大幅降低了设备的运行环境要求。

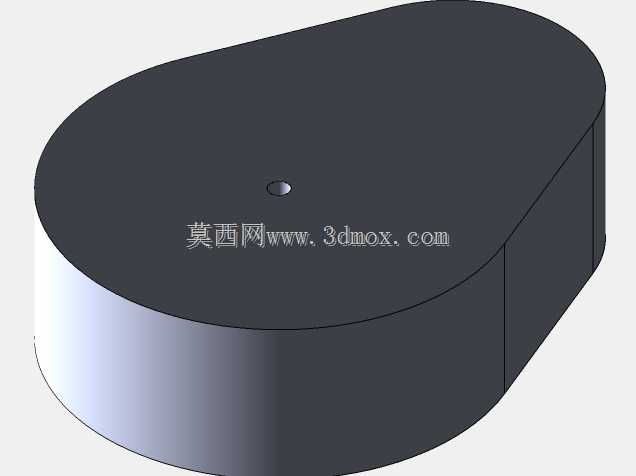

传动结构的设计充分考虑了不同加工条件的适配性，凸轮部件既可以使用桌面级FDM 3D打印机采用PLA耗材快速打印制作，也可通过常规数控铣削工艺采用金属材料加工，采用PLA耗材制作的凸轮经过10万次以上的循环挤压测试未出现明显磨损变形，若采用POM或铝合金材料加工，使用寿命可提升至千万次级，完全满足临床长期使用的可靠性要求。凸轮的两个自由度分别对应旋转运动与轴向滑动，旋转速度直接关联送气频率，轴向滑动距离则决定压杆对气囊的挤压深度，两个参数可独立调节，分别对应患者的呼吸频率与潮气量设置，参数调节逻辑与临床现有呼吸机的操作习惯保持一致，降低医护人员的学习成本。

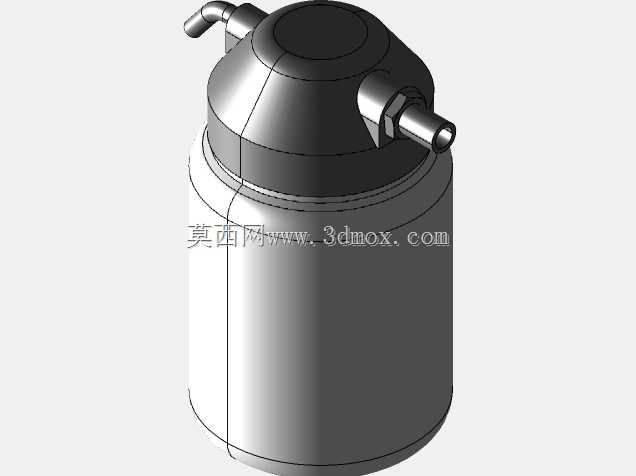

气路部分的设计充分考虑了院感防控与使用安全性要求，吸气与呼气通道均预留了标准HEPA高效空气微粒过滤器安装位，可有效过滤呼出气体中的病原微生物，避免交叉感染；气路输入端预留了通用湿化器安装接口，可对接市面主流的一次性或重复使用呼吸湿化装置，对送入患者气道的气体进行加温湿化，避免长期通气造成的气道黏膜损伤；气路输出端集成了可调式泄压阀，可根据临床需求设置呼气末正压，同时当气路压力超出安全阈值时自动泄压，避免气压伤风险。

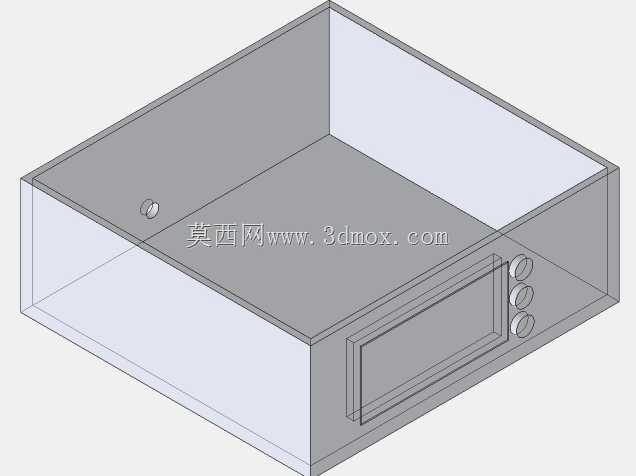

设备的控制单元采用模块化集成设计，所有控制元件集中布置在箱体前部的独立仓内，预留了标准传感器接口，可对接患者监护仪的呼气末二氧化碳、血氧饱和度等监测信号，实现通气参数的自动反馈调节，当患者自主呼吸恢复时，设备可自动触发同步送气，减少人机对抗。箱体外形采用规整的长方体设计，外部无突出的易损部件，整体尺寸适配常规急救设备转运架的安装边界，底部预留标准设备安装孔位，可直接固定在救护车、急救床旁支架上，也可独立放置在桌面使用。

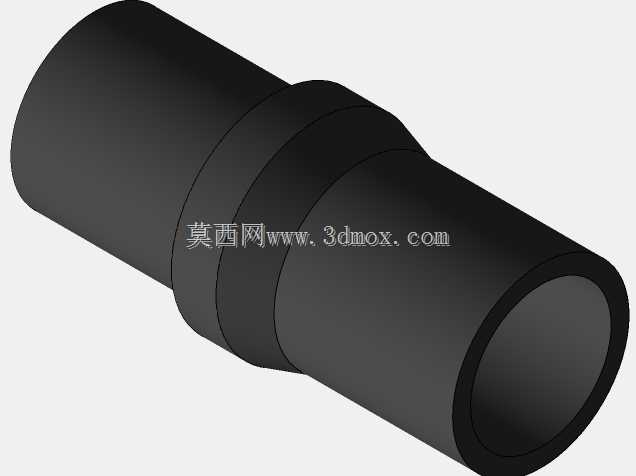

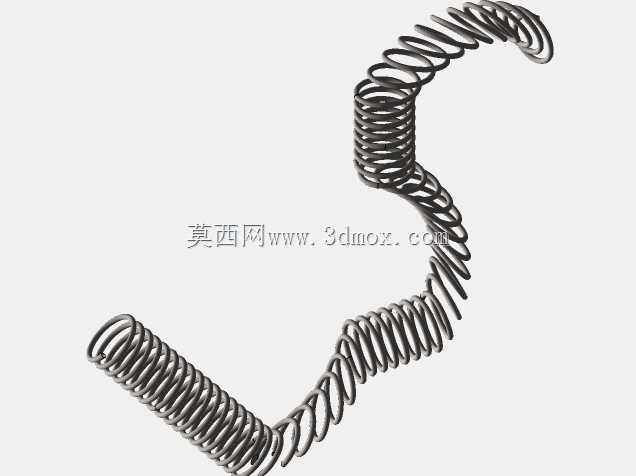

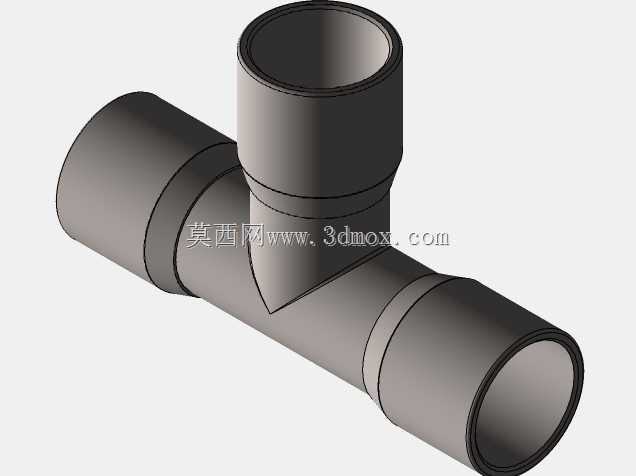

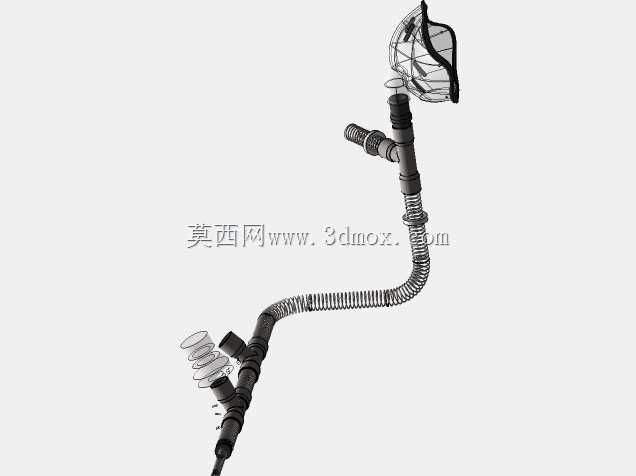

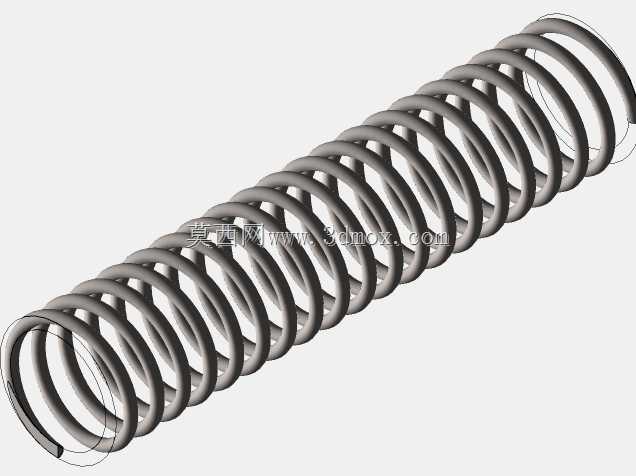

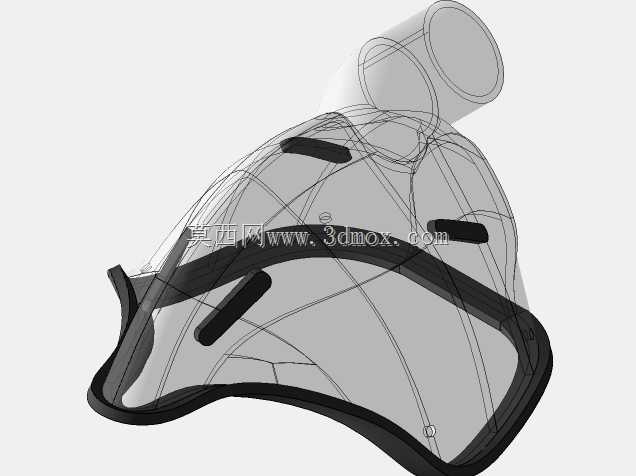

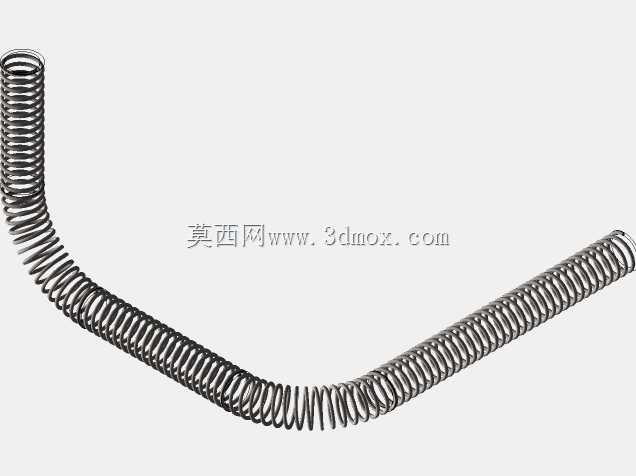

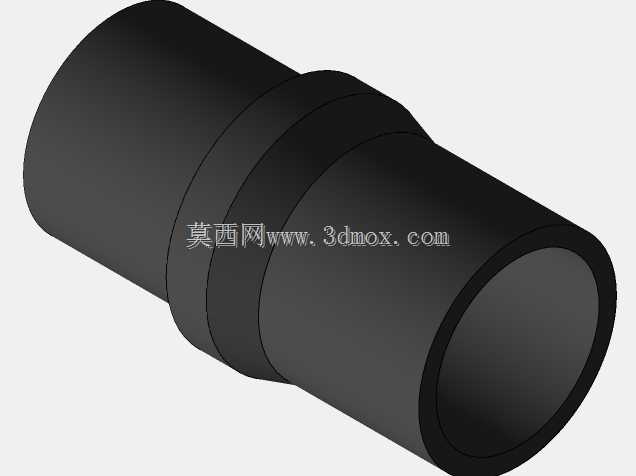

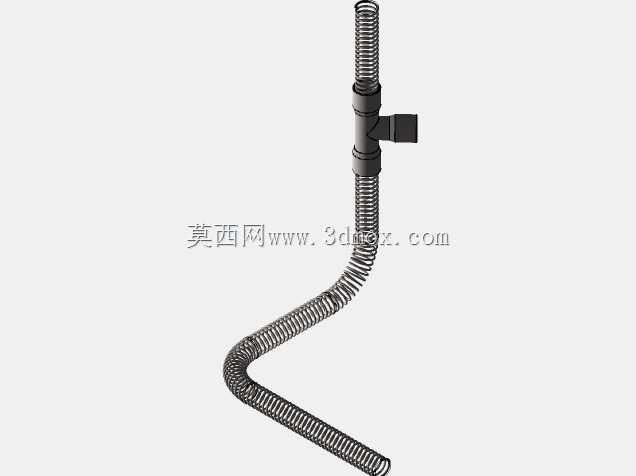

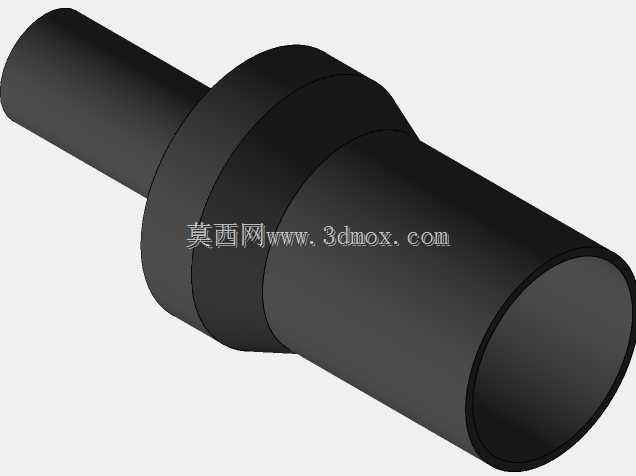

呼吸管路采用通用标准接口设计，可兼容市面绝大多数一次性呼吸管路、面罩、人工鼻等耗材，无需定制专用配套部件，进一步降低了应急场景下的耗材获取难度。整套结构没有复杂的定制化异形零件，所有金属结构件均可采用常规钣金、机加工工艺制作，标准件全部采用市面通用规格，无需开模即可实现小批量快速生产，单台设备的物料成本远低于传统商用呼吸机，适合在应急状态下快速铺开部署，填补常规医疗设备的供应缺口。
