医用转运担架结构三维设计

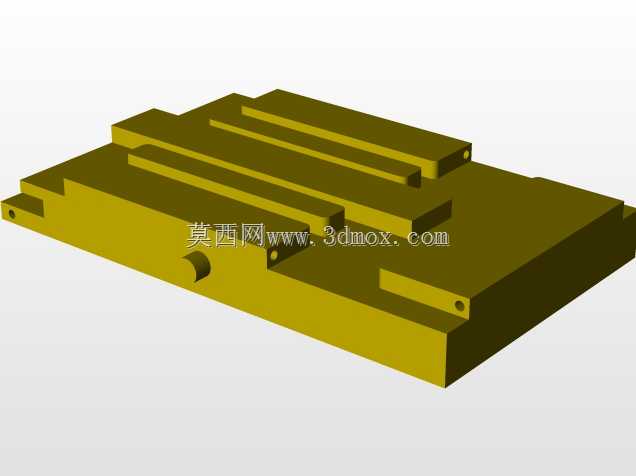

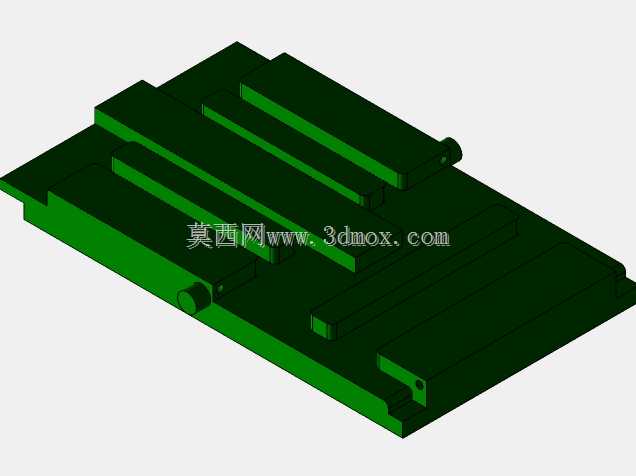

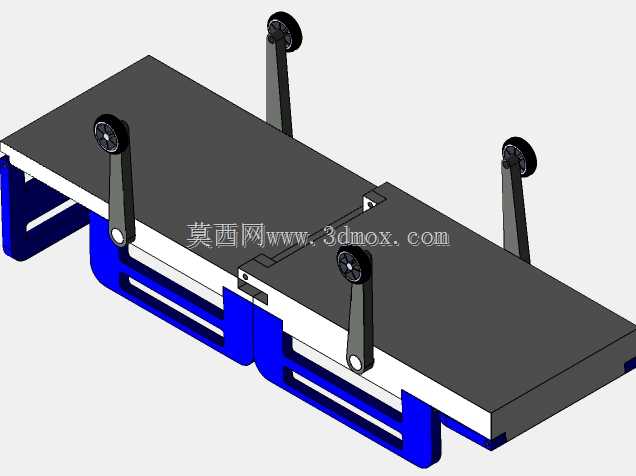

　　这款医用转运担架的结构设计，核心围绕院内病患转运的实际作业场景展开，日常主要用于急诊、病房、手术室之间的病患转移，也可适配急救车接驳、院内检查转运等多场景使用，替代传统人工搬抬的作业模式，降低医护人员搬抬负荷，同时减少病患在转移过程中的二次损伤风险。从结构设计逻辑来看，整体采用分体式框架布局，承载台面为平整硬质结构，表面预留防滑垫安装位，避免病患躺卧时出现滑移，台面边缘做圆角钝化处理，防止转运过程中磕碰剐蹭病患或医护人员。底部支撑框架采用高强度型材焊接结构，蓝色涂装部分为主体承力梁，采用镂空式槽型设计，在保证整体结构刚性的前提下尽可能降低设备自重，同时槽型结构可兼容不同病床、检查床的对接高度，方便平移转运病患时的对位操作。

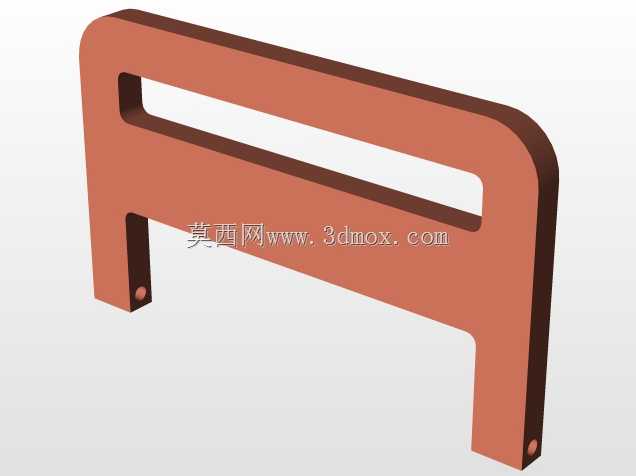

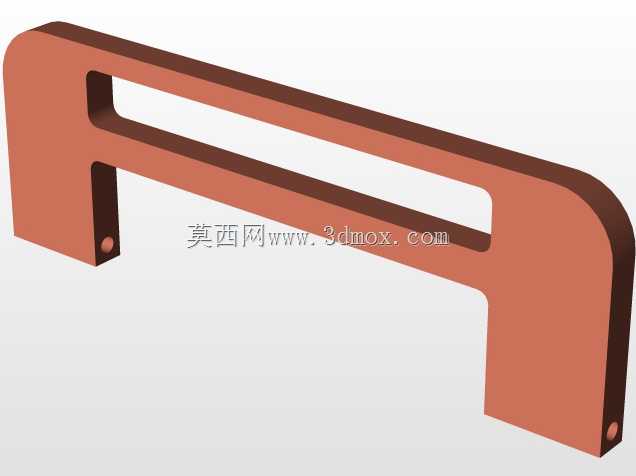

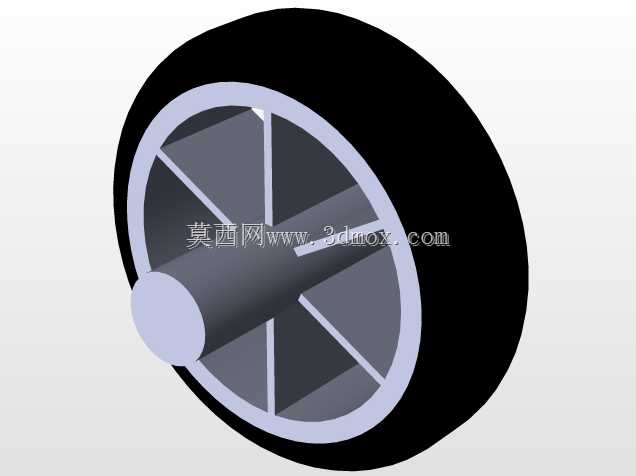

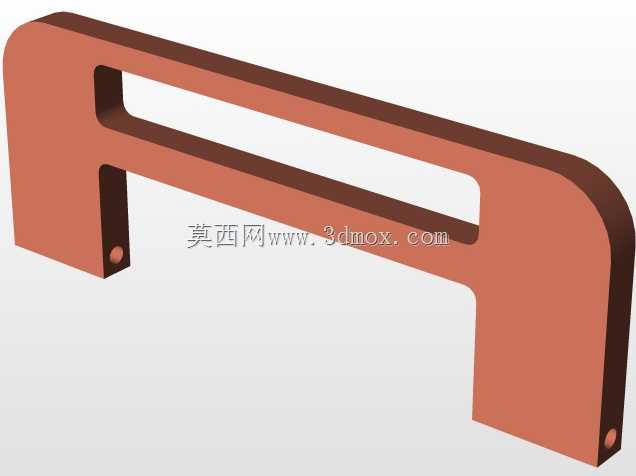

　　四个支撑臂为独立可折叠结构，每个臂端配置万向脚轮，脚轮带锁止结构，转运时可解锁实现全方向灵活转向，停靠时锁止可保证设备整体稳定，不会出现滑移偏移；支撑臂的铰接位置做了限位结构设计，展开后可自动卡入限位位，避免承重过程中出现臂体弯折垮塌，折叠时可快速解锁，方便设备收纳存放，减少闲置时的空间占用。在安装边界与尺寸适配方面，整体台面宽度适配常规医用病床、CT检查床、手术床的标准宽度，可实现无高差对接，转运时无需大幅搬抬病患，仅需通过平移滑板即可完成病患在不同床体间的转移；支撑臂展开后的整体高度符合人体工程学操作高度，医护人员推行时无需过度弯腰，降低长时间推行的腰部负荷；折叠后整体厚度可控制在较小范围，可放入急救车储物舱、病房角落储物区，不会占用过多公共通道空间。

　　结构细节上，台面中部设置对接锁止结构，可与配套的转运床体实现快速锁止，避免转运过程中台体与底座出现分离移位；脚轮采用静音橡胶材质，在院内瓷砖、环氧地坪路面推行时不会产生过大噪音，避免影响住院病患休息；支撑框架的所有连接位置均做了圆角过渡，无尖锐凸起，所有焊接位置打磨平整后做喷塑处理，表面光滑无毛刺，方便日常清洁消毒，适配医疗场景的高频消杀要求。从功能实现角度，这款结构设计兼顾了承重性能与操作便捷性，额定承重可覆盖常规病患转运需求，整体结构无复杂传动部件，日常维护仅需定期检查铰接位的紧固情况、脚轮的转动顺滑度即可，无需复杂的保养流程，适合各级医院、急救中心等场景长期高频使用。

　　设计过程中充分考虑了不同使用场景的适配性，比如在急诊抢救场景下，可直接将担架推至抢救床旁，快速对接后转移病患，无需额外准备搬抬工具；在病房转科场景下，可平稳推行通过病房门、电梯等狭窄通道，脚轮的转向灵活性可保证在狭小空间内也能顺利转向调整位置；在手术室对接场景下，台面的平整性可保证病患平移过程中不会出现体位偏移，减少管路牵拉的风险。整体结构没有冗余设计，每个部件都对应实际使用中的功能需求，没有多余的装饰性结构，所有外露部件都做了防护处理，避免使用过程中夹手、磕碰等安全隐患，符合医疗设备的安全设计要求。
