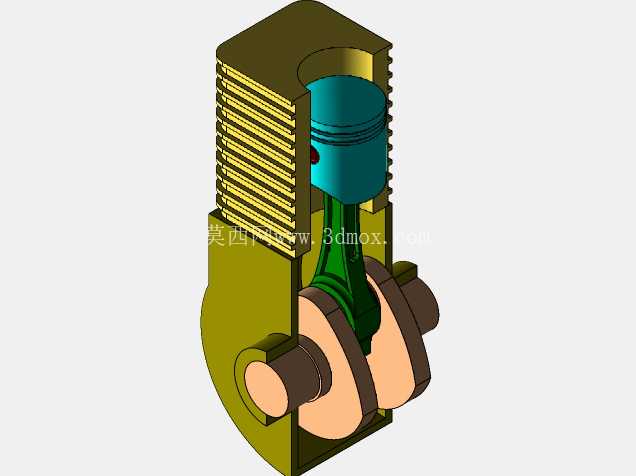

单缸往复式活塞曲柄连杆动力结构

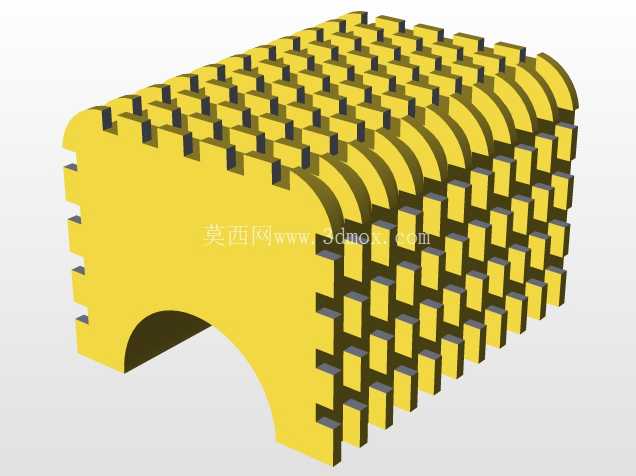

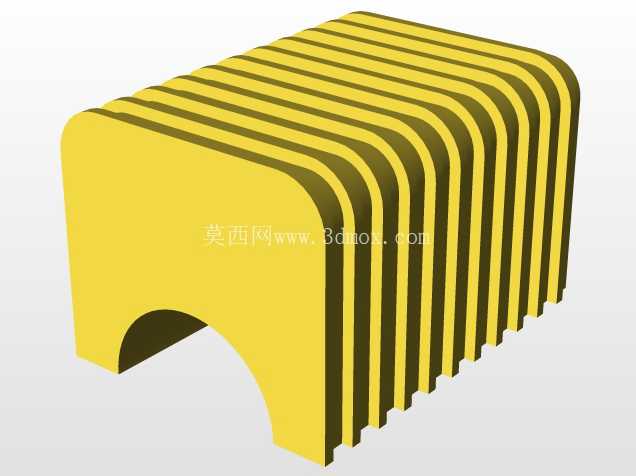

　　这套动力结构核心是通过活塞在气缸内的往复直线运动，配合连杆将力传递给曲轴，最终转化为旋转扭矩输出，是小型内燃动力、微型气动动力单元里最常见的基础构型，广泛应用在小型通用发电机组、园林机械动力头、迷你摩托、航模动力以及教学演示教具的开发场景中。从结构设计逻辑来看，气缸部分采用了外露散热鳍片的结构，鳍片沿气缸轴向等距排布，这种设计不需要额外布置水冷管路，依靠空气流经鳍片表面带走活塞往复摩擦、燃烧做功产生的热量，适配小功率动力单元的散热需求，同时能大幅简化整体结构，降低整机重量。

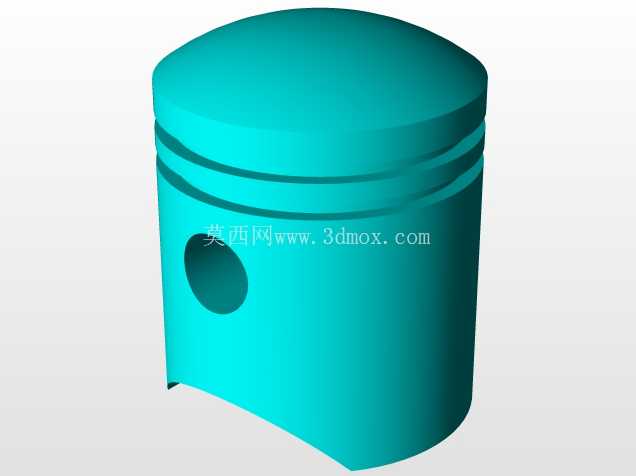

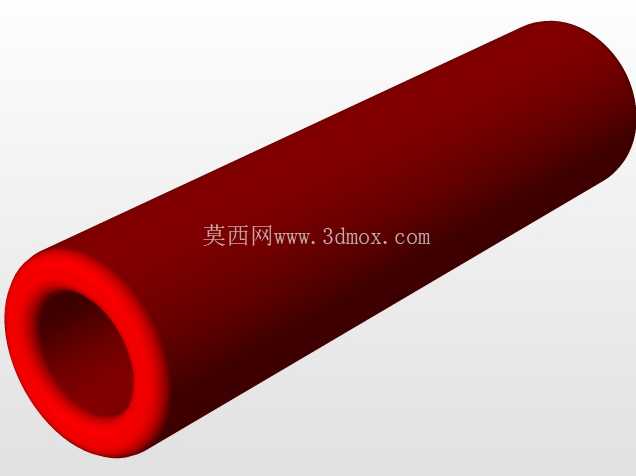

　　活塞部分设计了三道环槽，用来安装气环与油环，气环负责密封气缸内的做功压力，避免高压气体窜入曲轴腔，油环则负责刮除气缸壁上多余的润滑油，减少机油参与燃烧的概率，活塞销孔采用偏置设计，能在做功冲程瞬间减小活塞对气缸壁的侧向敲击力，降低运行噪音与缸壁磨损。连杆部分采用了工字型截面结构，在保证足够抗拉、抗弯曲强度的前提下，尽可能降低往复运动部件的质量，减少曲轴旋转时的惯性力冲击，连杆大小端分别设置了衬套与轴瓦安装位，小端通过活塞销与活塞连接，大端采用剖分式结构，通过螺栓紧固包夹在曲轴曲柄销上，方便装配与后期维护拆解。

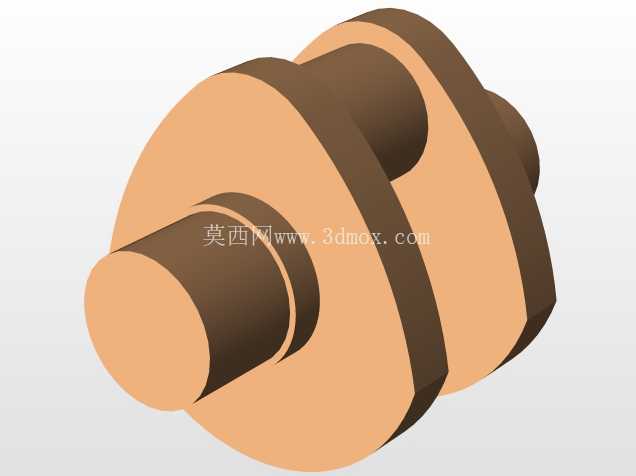

　　曲轴部分采用了双平衡块的设计，两块扇形平衡块对称布置在曲柄销两侧，用来抵消活塞、连杆往复运动产生的一阶惯性力，降低整机运行时的振动幅度，曲轴两端伸出的轴颈用来安装轴承、飞轮以及动力输出轮，轴颈表面设计有润滑油道开孔，能在运转时将压力润滑油输送到连杆大端轴瓦位置，形成油膜降低摩擦损耗。从安装边界来看，气缸下端与曲轴箱采用止口定位配合，止口的配合公差选H7/h6的间隙配合，既保证装配时的同轴度，又能避免热胀冷缩导致的配合面卡滞，曲轴箱两侧的轴承安装孔同轴度公差控制在0.02mm以内，避免曲轴运转时出现别劲、卡滞的问题，气缸顶部预留了火花塞或者进排气阀的安装接口，可根据实际动力类型（内燃、气动）调整对应的配气或者点火组件安装位。

　　在实际选型应用中，这套结构的缸径、行程参数可以根据目标输出功率调整，小缸径短行程的版本适合高转速低扭矩的航模、小型工具场景，大缸径长行程的版本适合低转速大扭矩的通用动力、小型发电机组场景，建模时所有配合面都预留了合理的公差间隙，活塞与气缸壁之间预留了适合热膨胀的间隙，避免工作温度升高后活塞胀死在气缸内，连杆大端与曲柄销之间也预留了轴瓦的安装厚度空间，保证润滑油膜能稳定形成。整个结构没有多余的冗余设计，所有部件的形状都服务于动力传递、散热、润滑、装配的实际需求，拆解后可以清晰看到每个部件的运动关系，既可以作为动力设备开发的结构参考，也可以作为机械原理教学的演示模型，帮助从业者理解往复式动力转换的核心逻辑，在做衍生设计时，可以在曲轴输出端加装飞轮来稳定转速波动，在气缸外侧加装导流罩引导散热气流流向，进一步提升不同工况下的运行稳定性。
