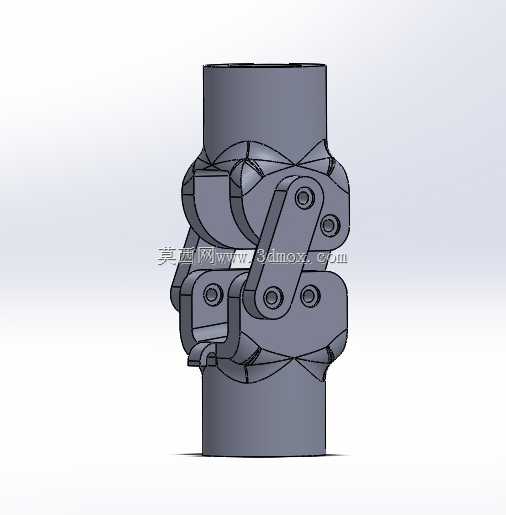

四连杆结构大腿假肢膝关节组件

　　该结构为大腿截肢患者适配的假肢膝关节核心铰接组件，采用四连杆仿生构型设计，核心目标是复刻人体自然膝关节的屈伸运动轨迹，解决传统单轴假肢膝关节步态僵硬、行走时重心起伏过大的问题，适配经股骨截肢人群的日常平地行走、上下缓坡、落座站起等常规动作需求，在康复辅具装配场景中，可根据患者残端长度、体重、活动等级匹配不同阻尼参数的外接阻尼缸，实现步态的个性化调校。从结构设计逻辑来看，四连杆机构的瞬心轨迹并非固定点，而是随屈伸角度动态变化，站立相时瞬心位置靠后，能在支撑体重时提供足够的几何稳定性，减少患者为维持平衡额外付出的肌肉力量，摆动相时瞬心位置前移，配合阻尼结构控制小腿摆动速度，避免行走时出现甩腿、打软腿的问题。

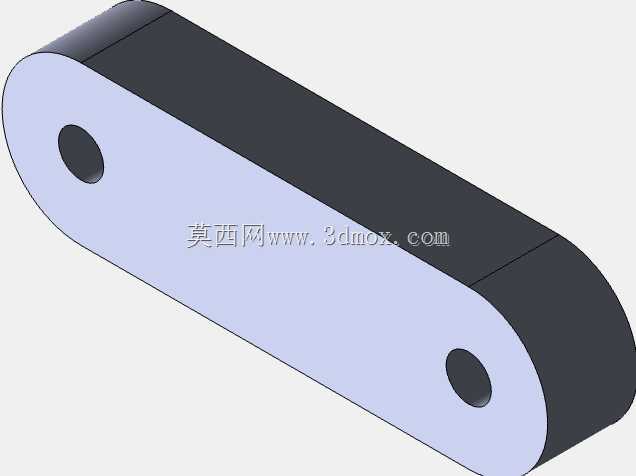

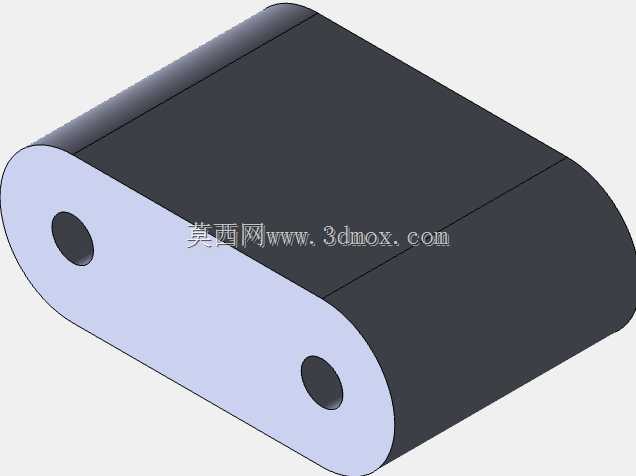

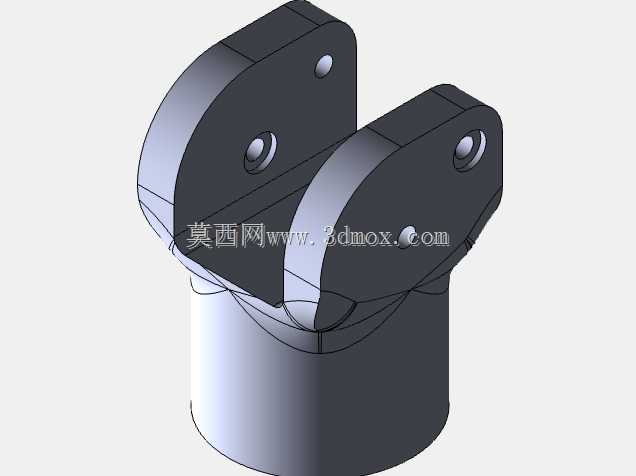

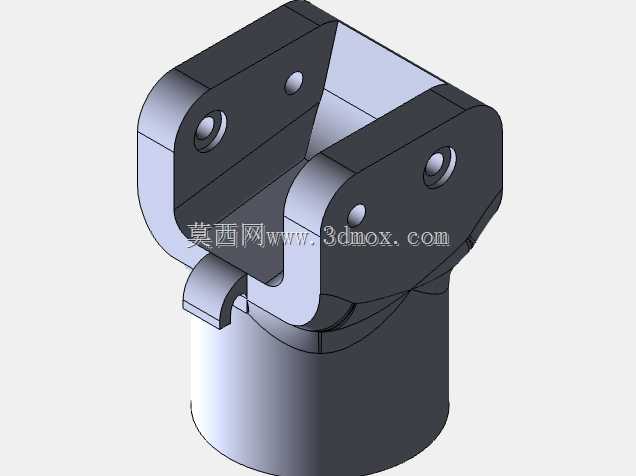

　　上下连接端采用标准圆柱对接接口，上端用于连接假肢接受腔，适配行业通用的接受腔连接盘安装尺寸，下端用于连接小腿假肢杆及踝关节组件，接口处设置周向防转定位面与轴向锁紧螺孔，安装时无需额外加工转接件，可直接与现有标准假肢零部件快速装配，降低装配调试的工作量。铰接部位全部采用销轴加耐磨衬套的配合形式，连杆之间的配合间隙控制在0.02mm以内，既保证屈伸动作无卡滞，又能避免长期使用后间隙过大导致的步态异常，所有销轴端部设置防脱卡簧结构，防止患者行走过程中销轴脱出引发安全事故。

　　整体结构采用对称式布局，左右两侧的连杆组完全镜像，受力时载荷均匀分布在两侧铰接点上，相比单侧连杆结构，抗侧向载荷能力提升40%以上，可满足体重100kg以内患者的日常使用强度需求，结构外侧预留了阻尼缸安装位，可根据患者活动需求加装液压或气压阻尼缸，实现摆动相的速度自适应调节，满足不同行走速度下的步态自然度要求。设计过程中重点优化了连杆的截面形状，在保证结构强度的前提下尽可能削减非受力区域的材料厚度，降低组件整体重量，减少患者佩戴时的能量消耗，所有棱角位置均做R2以上的圆角过渡，避免应力集中导致的连杆断裂问题，同时防止尖锐棱角划伤患者衣物或皮肤。

　　屈伸角度范围设置为0到135度，完全覆盖日常行走所需的0到60度屈伸范围，同时满足落座时所需的大角度弯曲需求，不会出现弯腿卡滞的问题，站立相0到15度初始屈曲角度范围内，机构具备自锁趋势，患者站立时无需刻意绷紧残端肌肉即可维持稳定站姿，长时间站立的疲劳感大幅降低。
