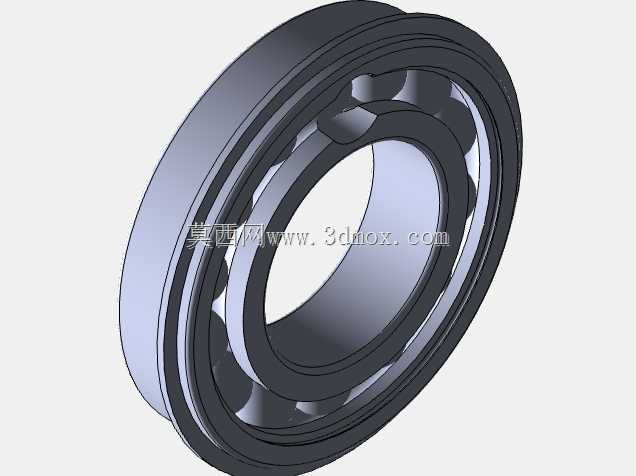

SKF带止动环深沟球轴承209NR结构

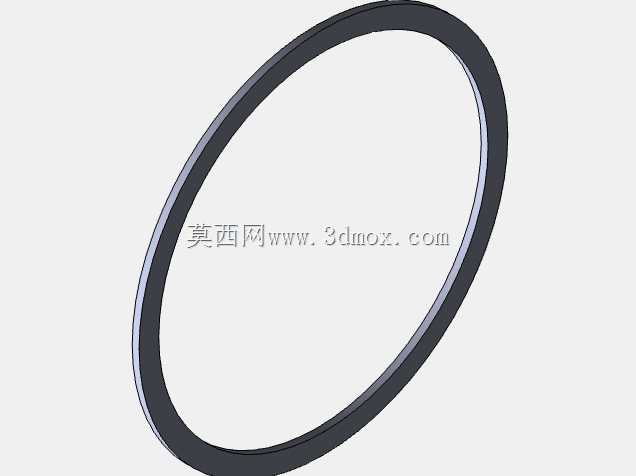

　　在工业传动系统的旋转支撑场景中，这类带止动环的深沟球轴承是应用覆盖范围极广的基础部件，从中小型电机输出轴、输送机托辊、机床辅助传动轴到农用机械的旋转工位，都能见到同结构轴承的身影。不同于标准无止动环的深沟球轴承，209NR型号在轴承外圈外侧加工有适配止动环的环形卡槽，配套的弹性挡圈卡入卡槽后，可在轴承装入轴承座孔时实现轴向定位，无需额外设计端盖压紧结构，能有效缩减轴承座的轴向加工尺寸，降低箱体类零件的整体重量与加工成本，尤其适合安装空间紧凑、轴向定位要求不极端严苛的中低速传动场景。从结构设计逻辑来看，该轴承采用双半内圈配合装填槽的结构设计，能够装入更多直径更大的钢球，相比同尺寸的普通深沟球轴承，额定动载荷有明显提升，

　　可承受更大的径向载荷，同时也能承受一定比例的双向轴向载荷，适配多数存在少量轴向窜动的传动轴系。轴承的内外圈滚道采用圆弧型深沟结构，滚道曲率与钢球曲率的匹配经过优化，能在钢球滚动过程中均匀分散接触应力，减少局部应力集中带来的早期疲劳点蚀问题，保持架采用冲压钢板浪形保持架，兜孔间隙经过合理设计，既能保证钢球在运转过程中的灵活滚动，又能限制钢球之间的相互摩擦与碰撞，降低运转过程中的温升与噪音。在实际安装适配层面，该轴承的内径、外径、宽度尺寸符合深沟球轴承的标准尺寸系列，可与同规格标准轴承座、轴径实现互换，外圈的止动环卡槽位置与止动环尺寸匹配对应标准，安装时将轴承压入座孔后，止动环会贴合轴承座的端面，限制轴承工作过程中的轴向窜动，

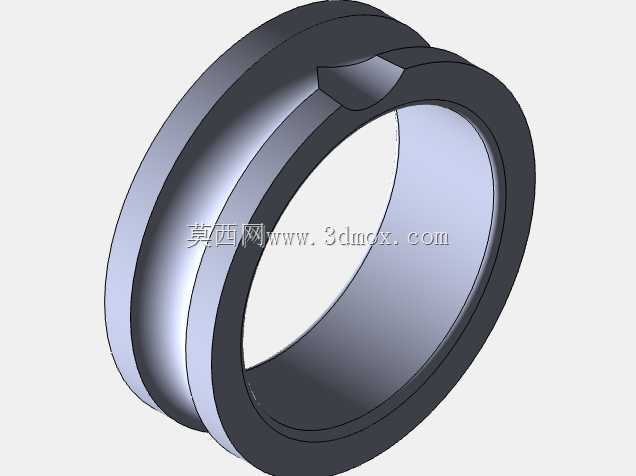

　　避免轴系运转时轴承在座孔内出现轴向移位导致的传动卡滞、密封件磨损等问题。设计建模过程中，需要重点关注几个关键结构的尺寸精度：一是内外圈滚道的曲率半径与沟道位置度，这直接决定钢球与滚道的接触状态，影响轴承的运转精度与使用寿命；二是钢球的直径公差与分组精度，同一套轴承内的钢球直径差需要控制在极小范围内，避免运转过程中出现载荷分布不均的问题；三是外圈止动环槽的深度、宽度与槽口圆角，槽的尺寸精度直接决定止动环的卡合牢固度，若槽深过浅，止动环在受轴向力时容易脱出，槽深过深则会削弱外圈的结构强度，在受冲击载荷时容易出现外圈断裂的问题；四是保持架的兜孔形状与铆钉连接强度，冲压保持架的铆钉需要保证铆接牢固，避免高速运转时保持架散架导致轴承抱死。

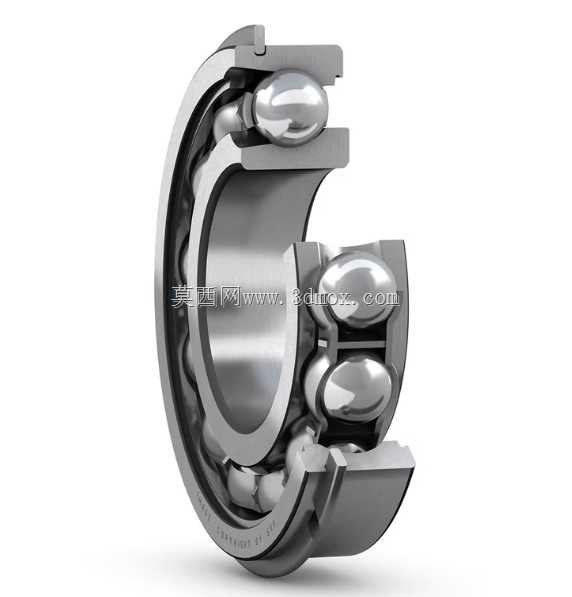

　　在实际设备选型应用中，这类轴承更适合运转平稳、冲击载荷较小的工况，比如中小型离心泵的叶轮支撑轴、皮带输送机的托辊轴、小型减速机的输入输出轴，在有较大冲击载荷的重载场景下，需要配合额外的轴向锁紧结构使用，不能仅靠止动环承受大的轴向冲击力。日常维护中，该轴承可通过外圈与内圈之间的间隙加注润滑脂，密封型结构的同系列轴承会自带防尘盖或密封圈，预填长效润滑脂，可实现长期免维护，而开式结构则需要根据工况定期补充润滑脂，避免钢球与滚道之间出现干摩擦。建模时还原的剖视结构，能够清晰展示轴承内部钢球的排列方式、保持架的夹持形态、止动环与外圈卡槽的配合关系，可用于设备装配时的干涉检查、轴承座的结构设计参考、传动系统的装配模拟，帮助结构设计人员在选型阶段直观确认轴承的安装空间需求，提前预判装配过程中可能出现的干涉问题，减少实际加工装配时的反复修改成本。
