苏格兰轭式直线往复传动机构结构

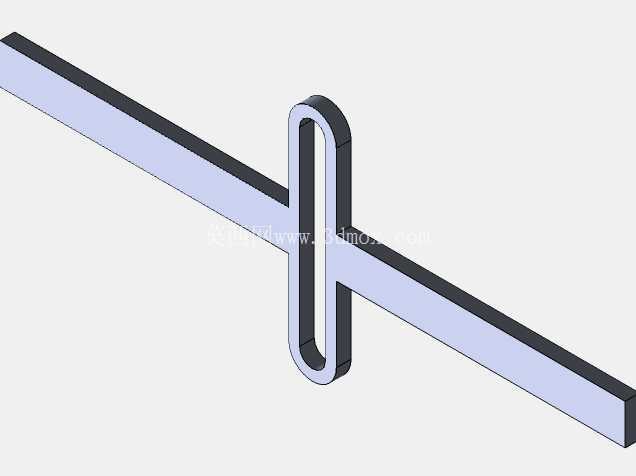

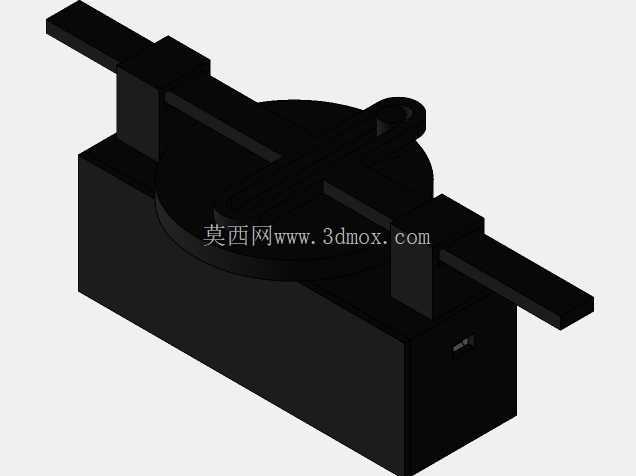

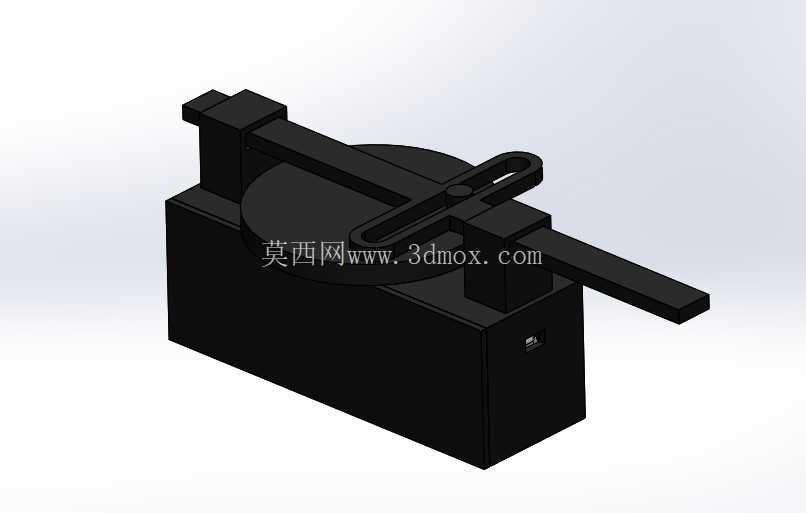

这套苏格兰轭传动结构，核心是将旋转输入转化为精准的直线往复输出，在自动化送料、小型冲压工位、教学演示装置里都有很成熟的应用场景。从结构组成来看，底部的方块基座是整个机构的安装承载主体，基座顶面预留了圆形转盘的安装位，转盘偏心位置固定的驱动销嵌入上方轭架的长槽内，轭架两侧延伸出的平直导杆分别卡入基座两端的导向支座滑槽内，当转盘被减速电机驱动做整周旋转时，偏心销会在轭架长槽内滑动，同时带动轭架连同导杆沿着导向方向做规律的直线往复运动，这种传动形式的优势在于往复行程固定，运动规律为纯简谐运动，相比曲柄滑块结构，它没有侧向分力带来的导杆偏磨问题，传动过程中导杆的受力始终沿轴向，导向部件的磨损量能降低四成左右，很适合对往复运动精度有要求、负载不大的轻载工位。

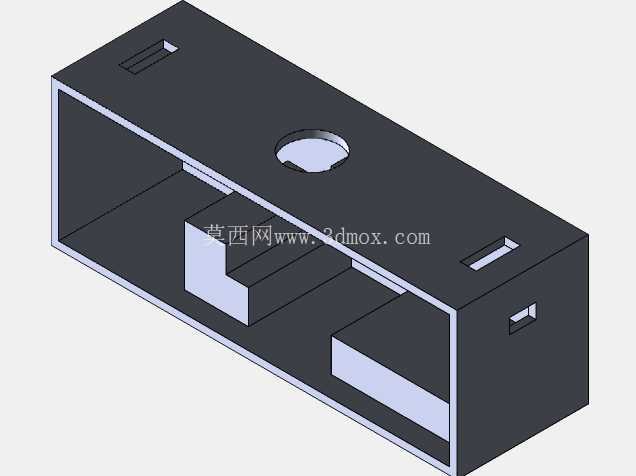

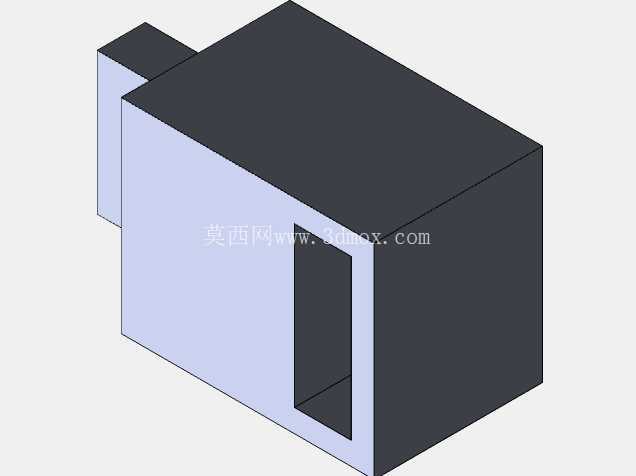

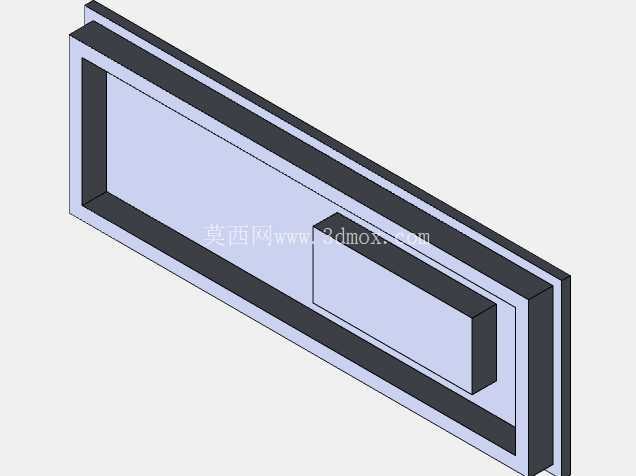

设计这套结构的时候，首先要确定的是往复行程参数，苏格兰轭的行程等于偏心销中心到转盘旋转中心距离的两倍，建模时需要先根据实际工位需要的往复位移量反推偏心距，同时要校核偏心销在轭架槽内的滑动接触应力，因为整个传动的扭矩传递都靠销和槽的接触面完成，轻载3D打印场景下销的直径不能小于槽宽的百分之八十，避免接触面压强过大导致打印件快速磨损。导向支座的滑槽和导杆的配合间隙要控制在0.1到0.2毫米之间，间隙过小会增大滑动阻力，甚至出现卡滞，间隙过大则会导致往复运动过程中轭架出现晃动，影响输出端的位置精度。基座的底部预留了四个安装沉孔，孔位间距按照标准铝型材安装间距设计，可以直接固定在2020或者3030规格的工业铝型材框架上，不需要额外做转接板，安装边界的设计充分考虑了快速搭建演示装置或者小型自动化设备的需求，基座整体的长宽高比例经过优化，在保证转盘旋转不碰边、导杆伸出到最大行程时不会脱出导向支座的前提下，尽可能压缩了整体体积，减少安装占用的空间。

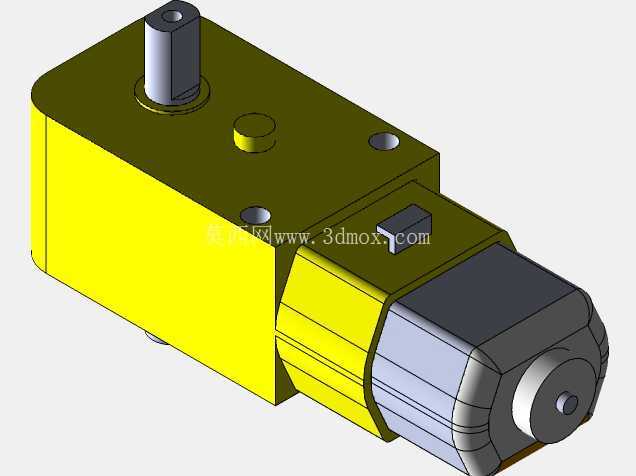

轭架部分的长槽两端做了R角过渡，避免偏心销运动到行程端点时出现硬碰撞，同时长槽的深度要比偏心销的插入深度大1毫米以上，防止加工或者打印误差导致销和槽底发生摩擦。驱动转盘的中心位置设计了标准的D型轴孔，可以直接匹配常见的小型减速电机输出轴，不需要额外做联轴器转接，轴孔旁预留了紧定螺丝孔，用来锁紧转盘和电机轴，防止传动过程中出现打滑。整个结构的所有棱角位置都做了0.5毫米的倒角，既可以避免3D打印时出现应力集中导致的层间开裂，也能防止装配过程中锐边划伤操作人员。

在实际使用场景里，这套结构可以直接搭配小型减速电机，用来做小型物料的推送工位，比如螺丝排序机的分料推送、小型点胶设备的往复走刀、教学实验里的简谐运动演示装置，因为结构简单，零件数量少，加工或者3D打印的成本很低，装配时只需要按照基座-导向支座-转盘-轭架-导杆的顺序组装，不需要复杂的调试，只要保证转盘转动灵活、轭架滑动无卡滞就可以正常工作。和同行程的曲柄滑块机构相比，苏格兰轭结构的横向尺寸更短，因为它不需要预留连杆摆动的空间，整体结构更紧凑，同时运动过程中没有连杆摆动带来的惯性力波动，运行时的震动更小，在低速轻载的场景下稳定性优势非常明显。建模过程中所有配合面都做了拔模角度处理，不管是用FDM3D打印还是注塑小批量生产，都可以顺利脱模，不需要做后续的二次加工处理，零件的壁厚统一设置为2毫米，既保证了结构强度，也不会过多浪费打印材料或者注塑原料。导杆的截面设计为矩形，相比圆形导杆，矩形截面的抗扭转性能更好，轭架在往复运动过程中不会出现绕导杆轴线的转动，输出端的动作一致性更好。导向支座的滑槽内可以粘贴聚四氟乙烯薄片，进一步降低滑动摩擦系数，提升整个机构的使用寿命，即使长时间连续运行，磨损量也能控制在很小的范围内。
