简易人工急救复苏呼吸囊结构设计

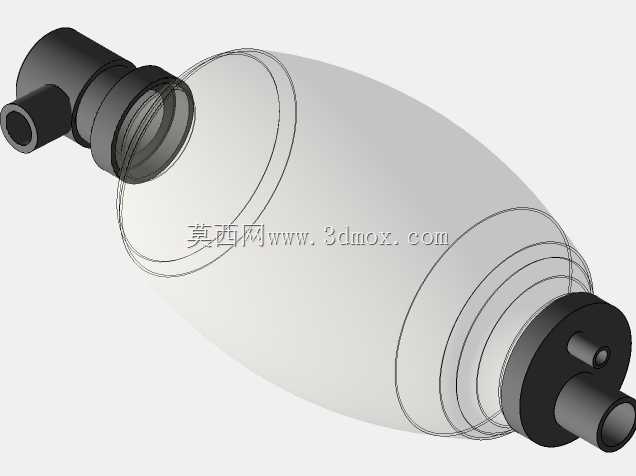

　　在院前急救、临床急诊抢救场景中，人工通气支持是心跳呼吸骤停、气道梗阻患者急救流程里的核心环节，简易人工呼吸囊作为无需外接电源、可快速上手的通气器具，是救护车标配、急诊室常备、基层卫生机构必备的急救装备，本次建模的简易复苏呼吸囊结构，完全参照真实急救器具的外部尺寸与接口规范完成，还原了产品的核心结构特征。从实际使用场景出发，这类呼吸囊需要适配不同场景的快速转运需求，整体采用流线型椭球囊体设计，囊体自身的弹性形变特性可在挤压后快速回弹，无需额外辅助结构即可完成重复通气操作，建模过程中重点还原了囊体的曲面过渡特征，两端接口的同轴度公差控制在临床使用允许的范围内，避免出现接口偏心导致的连接漏气问题。

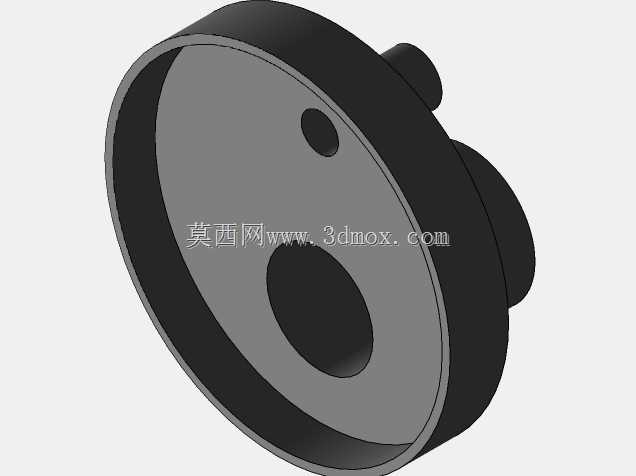

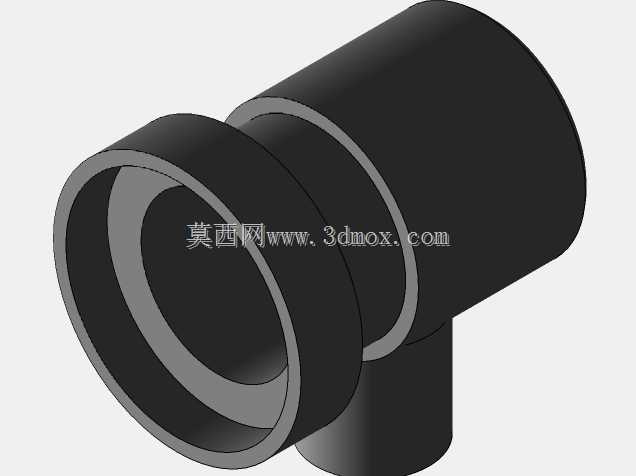

　　接口尺寸完全遵循ISO通用医疗接口标准，PEEP阀连接端采用30毫米公头规格，可直接匹配市面通用的PEEP阀、呼气阀组件，无需额外转接头即可完成组件装配；患者连接端内径为15毫米、外径为22毫米，该尺寸是全球通用的呼吸回路接口标准，可直接连接面罩、气管插管、喉罩等各类人工气道器具，覆盖从成人到儿童的不同通气连接需求，不会出现接口不匹配导致的急救延误问题。设计过程中刻意简化了囊体内部的复杂阀门结构，仅保留外部整体轮廓与标准接口特征，这类简化模型可用于急救培训的教具结构演示、急救设备布局的三维场景搭建，也可作为医疗设备整机装配中的配套占位模型使用，不需要还原内部精密阀片、弹簧等细小零件，避免模型过于复杂导致的装配卡顿问题。

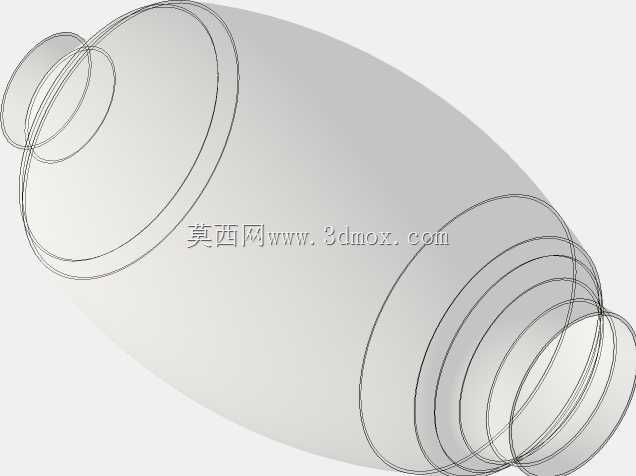

　　囊体的曲面造型采用渐进式壁厚变化设计，握持区域的壁厚略薄于两端接口区域，既保证挤压时的手感反馈清晰，又能保证接口位置的结构强度，避免反复插拔接口导致的连接处开裂；两端接口处都设计了凸起的防滑棱，在连接管路或面罩时可增大摩擦力，即使佩戴医用手套操作也能顺利完成旋紧连接，不会出现打滑脱手的问题。从安装边界来看，该呼吸囊整体长度适配常规急救包的内部隔层尺寸，可平放于标准救护车急救抽屉内，两端接口的突出长度控制在合理范围内，不会与急救包内的其他器具产生干涉；囊体最大外径符合成人单手握持的人体工学尺寸，手掌大小的施救者都可以单手握持完成挤压通气操作，不需要双手配合即可完成送气动作，另一只手可同时完成面罩固定、患者气道开放等操作，符合急救操作的动作逻辑。

　　建模时对囊体的曲面分块做了优化，所有过渡面都采用G2连续曲率，没有尖锐的棱角或突变的曲面，既符合医疗器具易清洁、无卫生死角的设计要求，也能在三维渲染时呈现出硅胶材质的柔和质感，用于产品宣传图制作、培训课件演示时都能达到足够的展示精度。不同于带复杂供氧管路、储气袋的高配呼吸囊，这款简化结构的呼吸囊模型聚焦核心通气囊体与标准接口，去掉了非必要的外挂组件，更适合用于急救流程模拟、医疗场景三维可视化、急救站设备布局规划等用途，模型的曲面质量可直接导出用于3D打印教具制作，打印完成后可搭配标准接口的配件组装成实体培训用具，供基层急救人员实操练习使用。在结构校验过程中，重点核对了两端接口的同轴度、接口尺寸的公差范围、囊体形变空间的预留尺寸，确保模拟挤压囊体时，两端接口不会因为囊体形变产生错位偏移，和真实产品的形变特性保持一致；接口处的台阶尺寸完全匹配标准呼吸管路的插入深度，连接后不会出现过松脱落或过紧无法插拔的问题，完全符合临床使用的实际装配要求。
