医用气体管路式流量检测装置结构设计

　　在临床医用气体供给系统中，这类管路式流量检测装置是供氧、负压吸引、笑气输送等终端支路的核心检测部件，直接对接病房设备带、吊塔、麻醉机、呼吸支持设备的气路接口，承担着实时监测管路内气体瞬时流量、累计通断时长的作用，是保障临床用气安全、精准调控气体供给量的关键结构件。不同于工业场景的大口径流量检测部件，医用场景的流量装置对安装空间、密封可靠性、流道压损的要求更为严苛，设计阶段首先要匹配医用气体管路的通用安装规范，两端的外螺纹接口采用标准医用气路螺纹规格，配套的六角锁紧螺母做了加厚处理，螺母与主体衔接处预留了密封垫片的安装槽位，安装时无需额外加工适配结构，直接对接现有医用气体管路的内螺纹接头即可，锁紧后可承受0.6MPa的常规医用气体工作压力，不会出现慢漏、滑脱的问题。

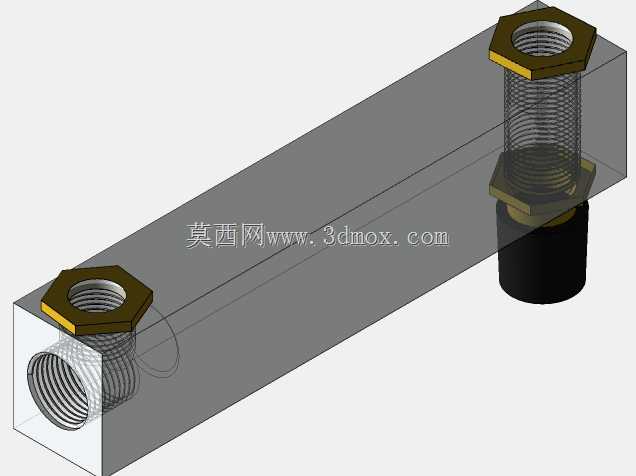

　　主体的流道设计采用了等径直腔结构，没有突兀的变径或转角，能最大程度降低气体流经时的压损，避免因流道阻力过大导致终端供气压力不足，影响临床设备的正常使用；流道内部的流量检测核心组件采用竖直安装布局，检测探头从主体上方的安装孔垂直伸入流道中心区域，避开了管壁处的流态紊乱区，能更准确捕捉管内气体的真实流速，减少检测误差。上方的螺纹安装座做了双层密封结构设计，内层是与检测组件配合的O型圈密封槽，外层是锁紧螺母的压紧面，装配时先将检测组件插入安装孔到位，再将六角螺母沿外螺纹旋紧，通过螺母下端的压环挤压密封件，实现检测组件与主体之间的静密封，即使在长期带压工作状态下，也不会出现气体从安装缝隙泄漏的问题。

　　主体下方的黑色结构件是信号输出端的防护外壳，内部预留了信号处理电路板的安装空间，外壳与主体之间采用卡扣加密封胶圈的连接方式，既能避免日常清洁时的消毒液、水渍渗入内部电路，也能在设备维护时快速拆卸，无需整体拆解管路即可完成检测组件的校准或更换。从安装边界来看，整体结构采用长方体主体布局，安装时只需保证两端管路的同轴度偏差不超过2°，竖直方向预留出不低于螺母高度两倍的操作空间，即可完成现场装配，不需要额外设计安装支架，直接串接在气路管路中即可固定，适配现有病房设备带内部的狭小安装空间，不会与周边的气路截止阀、快速接头等部件产生安装干涉。在实际临床使用场景中，这类流量装置需要长期处于稳定工作状态，因此主体材质选用了耐氧化、无析出的透明工程材质，既可以直观观察到内部流道是否存在积液、杂质堵塞的情况，也能满足医用环境下定期消毒的材质兼容性要求，不会因长期接触酒精、含氯消毒剂出现材质开裂、透明度下降的问题。设计阶段还考虑了不同气体的适配性，通过调整内部检测组件的参数，同一主体结构可以适配氧气、负压吸引、压缩空气等不同医用气体的流量检测需求，减少了不同场景下的结构开模成本，也方便后期运维时的备件统一管理。

　　流道的进出口位置做了倒角导向处理，对接管路时可以快速对准螺纹，避免安装时螺纹错牙导致的密封失效，螺纹的牙距和公差严格匹配医用气路的通用标准，和市面上主流的医用气体管路接头都能实现互换，不需要定制转接头。竖直安装的检测组件与流道轴线垂直，这种布局可以最大程度减小装置整体的轴向长度，在有限的设备带安装空间内，能留出更多位置布置其他气路、电路部件，同时检测组件的更换方向是竖直向上，维护时不需要拆解两端的管路连接，只需要松开上方的锁紧螺母即可抽出检测组件，大幅降低了临床场景下的设备维护难度，减少维护时对正常供气的影响时间。
