24V直流LED驱动电源结构设计

　　这款24V直流LED驱动装置，是面向低压LED照明系统做的供电转换部件，日常在商用展柜照明、户外低压灯带供电、工业设备状态指示灯供电、小型亮化工程点位供电场景里都能见到它的身影，核心作用是把前端输入的交流市电做整流、稳压、恒流处理，输出稳定的24V直流电能，给后端LED负载提供匹配的供电条件，避免电压波动造成LED光衰加快、频闪甚至直接烧毁的问题。

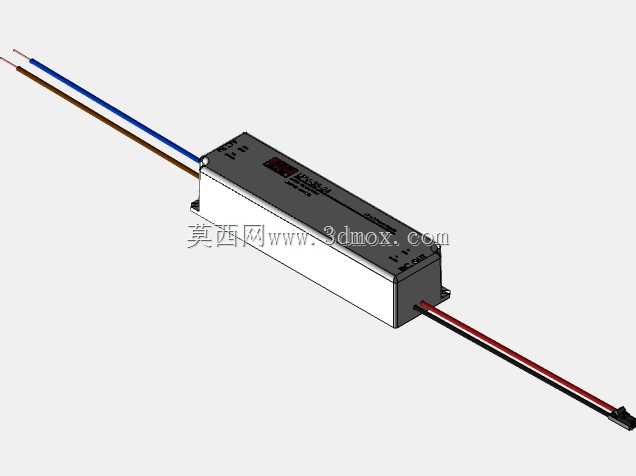

　　从结构设计思路来看，整个壳体采用长条形窄边布局，是考虑到实际安装时的空间限制——不管是藏在灯槽内部、设备电控仓的侧边空隙，还是窄型安装导轨的空余位置，这种窄长造型都能最大化利用狭长闲置空间，不会占用过多横向安装面积。壳体主体分为上下扣合的两个部分，上盖为深色阻燃工程塑料材质，表面做了细微的磨砂处理，既可以提升外壳的耐磨性能，也能避免日常积灰后留下明显的擦拭痕迹，壳体侧面预留了细微的卡扣卡槽，装配时不需要额外打螺丝就能实现上下盖的紧密扣合，后期如果需要检修内部电路，只需要用平口工具轻轻撬开卡扣即可，不用破坏壳体结构。壳体两端做了出线位的防水密封结构，输入端引出两根不同颜色的导线，蓝色对应零线、棕色对应火线，输出端引出红黑两根直流输出线，红色接正极、黑色接负极，线长预留了足够的接线操作余量，现场施工时不需要额外再接延长线就能完成接线，导线和壳体衔接的位置做了应力释放结构，哪怕安装过程中反复拉扯导线，也不会把内部接线端子扯松造成接触不良。

　　从安装边界来看，壳体底部带有两个对称的固定耳，固定耳上预留了标准的螺丝安装孔，孔位间距适配常规的电气安装孔距，不管是用自攻螺丝固定在塑料底板、木质灯槽上，还是用机牙螺丝固定在金属电控板上都能适配，整个壳体的厚度控制得比较薄，哪怕是在厚度只有两厘米的超薄灯箱内部，也能顺利塞进去不会出现顶到灯板或者外盖的情况。电路部分的布局做了分区处理，高压整流部分和低压恒流输出部分之间预留了足够的安全爬电距离，符合低压电气设备的安全间距要求，内部灌封了导热硅胶，既可以把工作时功率器件产生的热量快速传导到壳体上散出去，也能起到防潮、防尘、防小虫子进入造成电路短路的作用，哪怕是在湿度比较大的户外半遮蔽场景下使用，也能保证长期工作的稳定性。

　　实际选型使用的时候，这个驱动的输出参数匹配额定24V供电的LED负载，恒流精度控制在合理范围内，不会因为输入电压在常规市电波动区间内变化就出现输出电流忽大忽小的情况，能保证LED发光的稳定性，不会出现肉眼可见的频闪。接线端的导线采用了耐温阻燃的线皮，长期工作在设备升温的环境下也不会出现线皮开裂、老化变脆的问题，壳体的边角都做了圆角处理，安装操作的时候不会划伤施工人员的手，整体结构没有多余的冗余设计，所有的结构细节都是围绕实际安装、使用、维护的场景做的考量，没有为了外观做不必要的异形结构，方便批量开模生产，也能降低生产过程中的不良率。
