手部握力测量用柱式力传感装置结构

在康复医学科的手部功能评估场景里，这类柱式握力传感装置是肌力评定环节的核心检测部件，区别于传统的机械弹簧式握力计，它能输出连续的电信号，直接对接康复评估系统，把患者握持过程中的力值变化曲线实时记录下来，给临床医师提供从峰值力到发力速率、力值维持稳定性的全维度数据，而不是单一的最大握力数值。在工业人因工程测试领域，这类传感器也常被集成到手部操作力检测工装里，用来测试手动工具握持操作时的施力阈值，为工具手柄的人机工程优化提供实测数据支撑，比如电动螺丝刀、手动扭力扳手的手柄轮廓设计，都需要通过这类传感器采集不同手型用户的握持施力数据，避免长期操作带来的手部肌肉劳损。

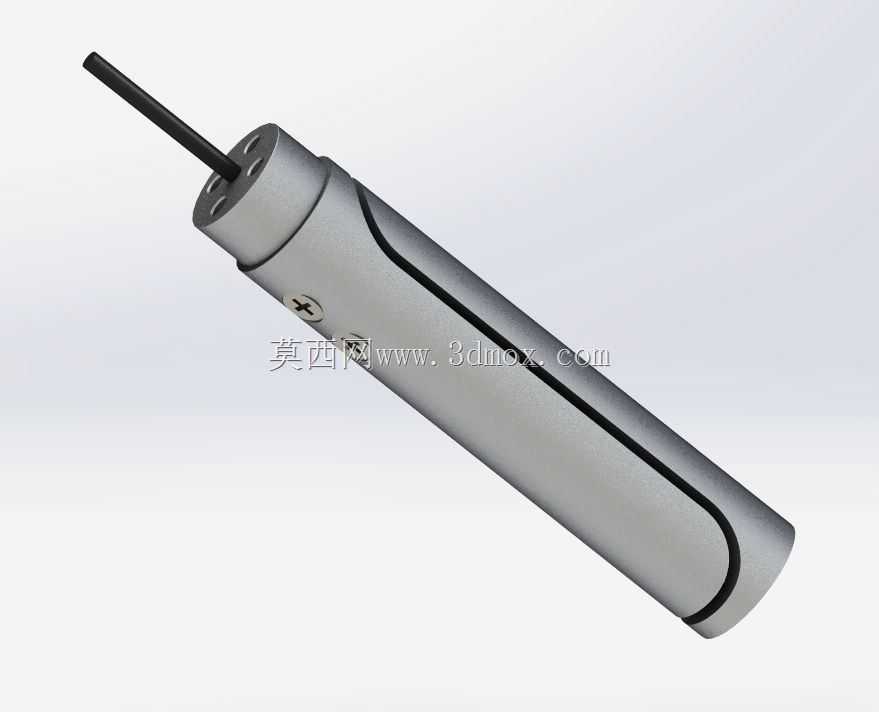

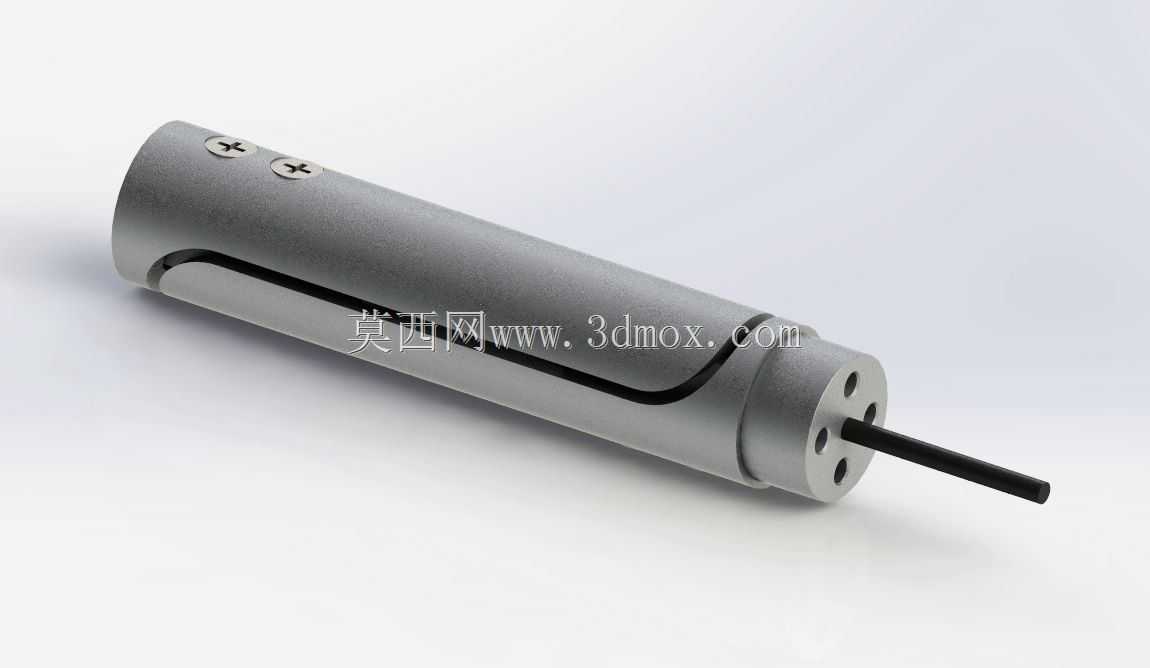

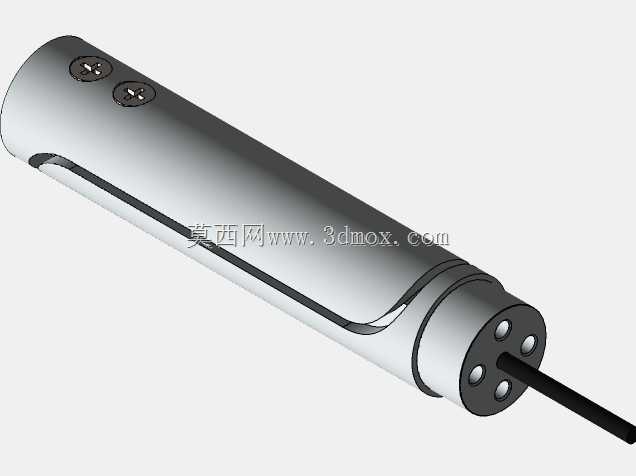

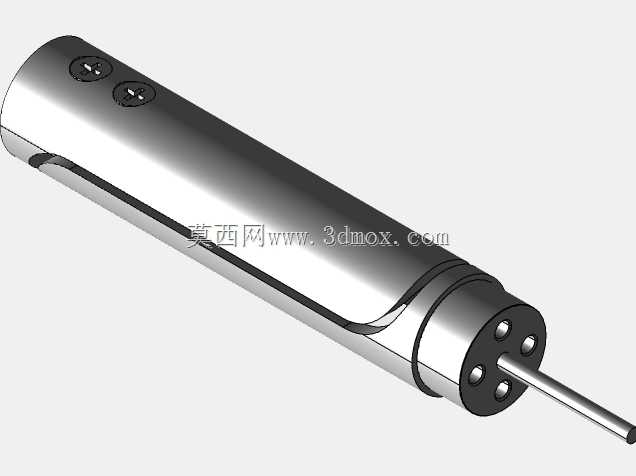

从结构设计逻辑来看，这款柱式握力传感器采用了一体化的圆柱主体构型，整体外壳做了哑光金属表面处理，握持区域做了微弧收腰的轮廓过渡，没有尖锐的棱角，贴合人手握持时的掌心贴合曲线，避免长时间握持测试时产生局部压痕。主体内部的应变测量单元采用了对称贴装的应变片布局，能够抵消侧向力带来的测量误差，因为人手握持施力时很难保证力的方向完全沿传感器轴线，这种对称布片的结构可以把非轴向的分力干扰过滤掉，保证测量精度。传感器顶端引出的信号线缆做了防弯折的应力释放结构，靠近出线端的位置做了加厚的护套处理，避免测试过程中线缆反复弯折导致的线芯断裂，这也是手持类测量传感器在结构设计时必须考虑的可靠性细节——实际使用场景里，线缆会随着患者的手部动作反复摆动，没有应力释放结构的话，线缆根部的断线故障率会非常高。

从安装边界尺寸来看，这款传感器的主体直径适配成年人手掌的握持跨度，整体长度控制在单手握持的舒适区间内，不需要额外加装握持套就可以直接用于测试，主体侧面预留了零点校准的微调孔位，不需要拆解外壳就可以完成传感器的零点校准操作，日常维护非常方便。传感器的测量量程覆盖100N到200N区间，能够满足常规的手部握力测试需求，不管是康复科的患者肌力恢复评估，还是普通人群的握力筛查，这个量程区间都能覆盖，不会出现量程不足或者量程过大导致的小力值测量精度不足问题。

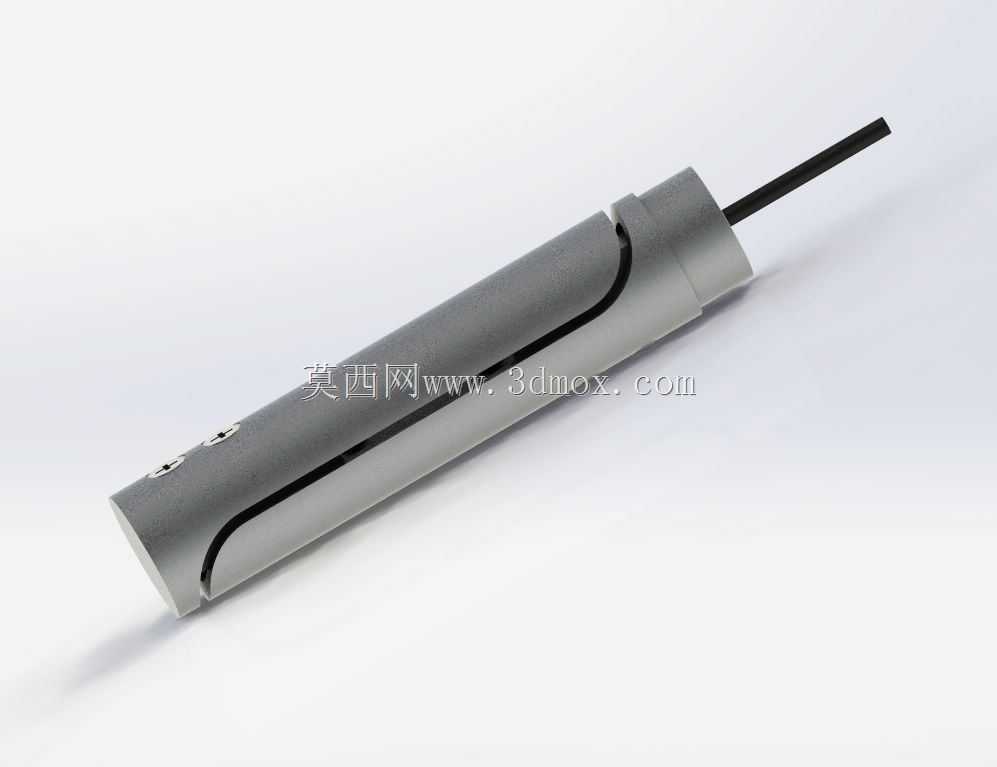

在结构细节处理上，传感器的端盖和主体之间采用了精密的止口配合，配合缝隙控制在0.02mm以内，既可以防止日常使用过程中汗液、灰尘进入传感器内部影响应变片的工作稳定性，也不会因为配合过紧导致装配应力影响测量精度。握持区域的黑色嵌条一方面是作为握持的防滑定位标识，引导测试者握持在传感器的正确受力区域，避免因为握持位置偏移带来的测量误差，另一方面也可以起到一定的隔温作用，避免金属外壳直接接触掌心带来的不适感，尤其是在低温环境下测试时，金属外壳的冰凉触感会影响测试者的施力状态，嵌条的存在可以缓解这个问题。传感器的出线端采用了标准的出线结构，可以直接对接通用的应变信号采集模块，不需要定制专用的转接接头，方便集成到不同的测试系统里，不管是便携式的手持测力设备，还是固定式的康复评估工作站，都可以直接适配安装。

实际使用过程中，这类柱式握力传感器的响应频率足够捕捉人手快速发力的动态过程，不会出现力值跟踪滞后的问题，能够完整记录从开始施力到达到峰值再到卸力的完整力值曲线，这对于评估手部神经肌肉的控制能力非常重要，很多神经损伤患者的握力问题不是峰值力不足，而是发力控制不稳定，这类动态力值数据是传统机械握力计完全无法提供的。在结构可靠性设计上，传感器的过载保护阈值设置为满量程的150%，即使测试过程中出现超量程施力的情况，也不会造成传感器内部应变单元的永久性损坏，降低了日常使用的维护成本，毕竟在临床测试场景里，偶尔会有患者因为施力控制不当出现超量程的情况，足够的过载余量是设备长期稳定运行的必要保障。
