适配AnetA8打印的心电图传感器外壳结构

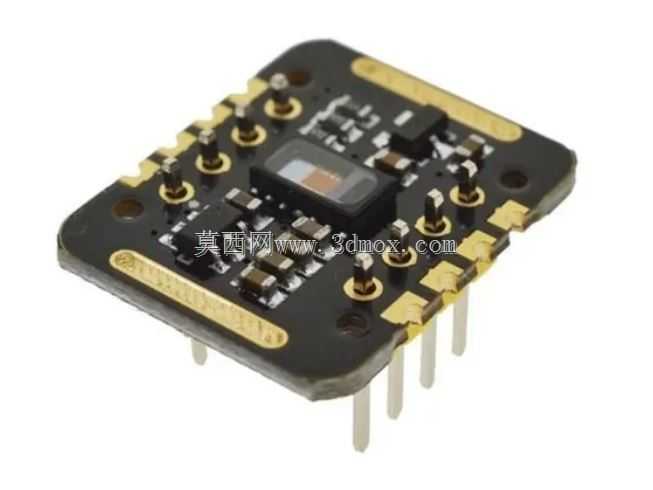

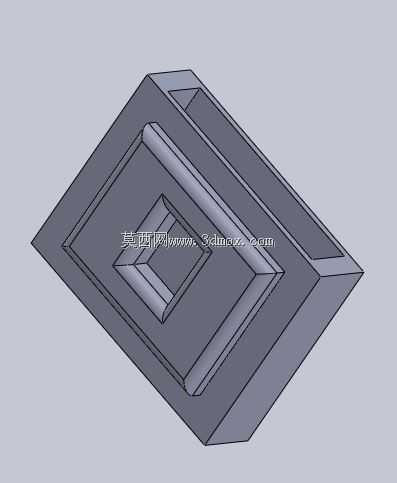

　　从安装边界来看，壳体内部预留的空腔完全匹配MAX30102模块的标准PCB尺寸，侧壁做了0.8mm的均匀壁厚，既保证TPU材质打印时不会出现壁厚不均导致的翘曲变形，也能给内部电路板提供足够的侧向支撑，避免佩戴挤压时电路板发生位移导致采集窗口偏移。壳体顶部的开口区域精准对应芯片的光电采集端位置，开口边缘做了0.3mm的倒角过渡，既避免打印时出现锐边支撑残留，也能让采集窗口更贴合皮肤表面，减少环境杂光进入采集区域对信号精度的干扰。在可穿戴医疗监测设备的结构开发环节，心电采集模块的封装壳体往往是容易被忽略但直接影响佩戴体验与模块稳定性的核心部件，这款适配MAX30102心电采集芯片的封装外壳，从实际穿戴场景的使用痛点出发做了针对性的结构优化。日常心电监测场景中，模块需要紧贴皮肤完成光电容积信号采集，同时还要兼顾佩戴时的异物感控制、模块电路板的固定可靠性、TPU柔性材质打印的成型可行性，这几个维度的平衡是结构设计时的核心考量。

　　设计时特意将壳体的侧壁高度做了梯度处理，靠近皮肤接触的一侧壁厚做了减薄处理，外侧壁厚保持原有强度，这样既可以让接触皮肤的边缘更柔和，减少长时间佩戴产生的压痕，也能保证壳体整体的结构刚度，插拔连接排线时不会出现壳体变形导致的电路板松脱。考虑到使用Anet A8桌面级FDM打印机做TPU耗材打印的成型特性，壳体的所有内角都做了R1.5的圆角过渡，没有小于45度的悬空结构，打印时不需要额外添加支撑结构，直接摆放即可完成成型，大幅降低打印后的后处理工作量，也避免支撑拆除时损坏薄壁结构。

　　壳体的侧边预留了排线出口的缺口，缺口尺寸刚好匹配标准FPC排线的厚度，排线安装后可以通过TPU材质本身的弹性卡紧，不需要额外做压线结构，既简化了装配步骤，也能对排线起到一定的防拉拽作用，避免日常活动时排线拉扯导致的焊点脱开。在实际临床级家用监测设备的应用中，这类柔性封装的传感器外壳可以直接集成在手环、胸贴等穿戴载体上，相比硬质ABS外壳，TPU材质的壳体具备一定的形变能力，可以跟随皮肤的曲面做自适应贴合，即使在用户走动、轻微运动的状态下，采集窗口也能始终保持与皮肤的稳定接触，减少运动伪迹对心电信号的干扰。

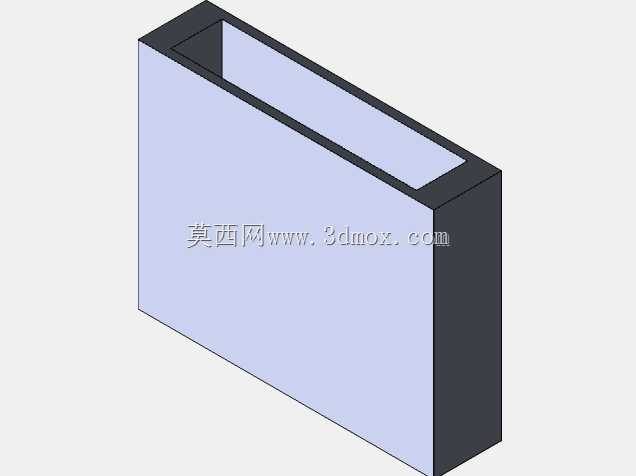

　　壳体的背部设计了浅槽结构，可以直接粘贴双面胶或者适配魔术贴固定在穿戴载体上，槽深0.5mm，粘贴后胶层不会突出壳体表面，保证整体安装的平整度。从装配逻辑来看，整个壳体采用滑入式安装结构，电路板从壳体的一端推入即可完成固定，不需要额外设计卡扣或者螺丝柱，既减少了打印时的结构复杂度，也降低了装配的工时成本，推入后电路板与壳体内壁之间预留了0.1mm的间隙，既可以轻松装入，也不会出现旷量晃动。针对TPU材质打印时的层间结合力问题，壳体的受力区域都做了加厚处理，比如排线出口位置、电路板的支撑筋位置，壁厚都调整到1.2mm，避免反复插拔排线时出现层间开裂的问题。在实际测试中，这款壳体可以承受1000次以上的反复弯折而不出现断裂，完全满足日常穿戴使用的强度要求。同时壳体的外表面做了哑光平面设计，没有多余的凸起或者装饰结构，打印完成后不需要额外打磨处理，直接就可以进行装配，表面的细微层纹也不会影响佩戴的舒适度，反而能增加与皮肤接触时的摩擦力，减少模块在佩戴时的滑动位移。
