智能货架用多量程单点数字称重传感装置

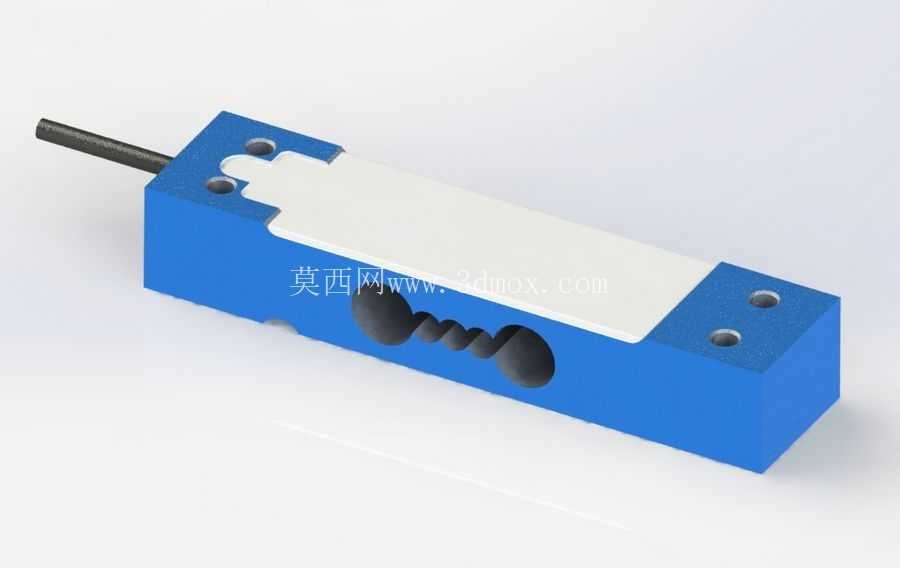

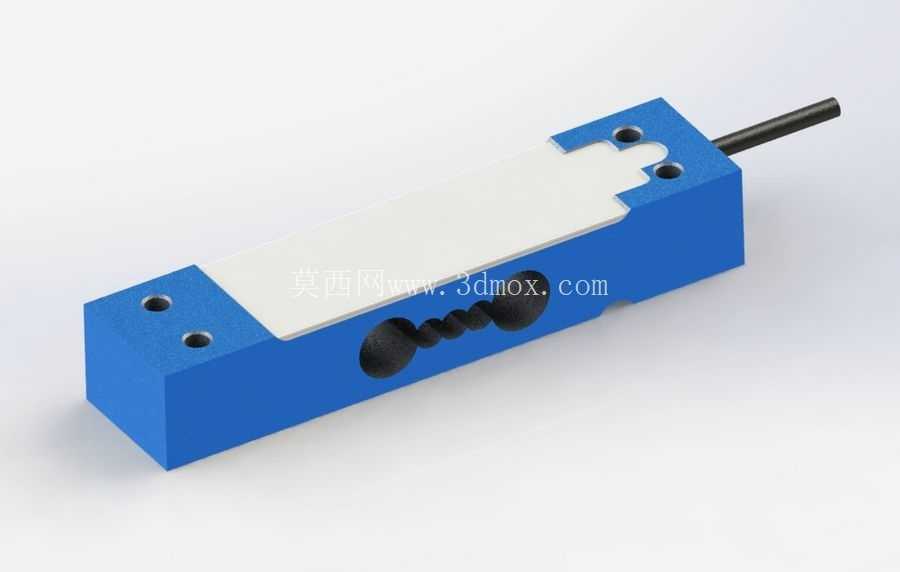

在智能仓储、无人零售终端的称重感知场景中，这类单点式数字称重传感器是实现货道库存实时统计、取放货重量识别的核心感知部件，区别于传统模拟式称重元件，其集成了信号调理与数字输出模块，无需外接额外的放大转换电路即可直接对接主控单元，大幅简化了货架层板、售货机货道的布线与调试工作量。从结构设计来看，该传感器采用平行梁式弹性体结构，主体为铝合金材质经精密铣削加工成型，弹性梁区域做了局部减薄处理，在保证额定量程下结构强度的同时，能够将加载在受力端的重量载荷精准转化为弹性形变，配合贴附在梁体应变区的高精度电阻应变片，将形变信号转化为线性对应的电信号，再经内置的AD转换与温度补偿模块处理后输出稳定的数字重量值，可有效抵消仓储环境温湿度变化、长期载荷蠕变带来的测量误差。

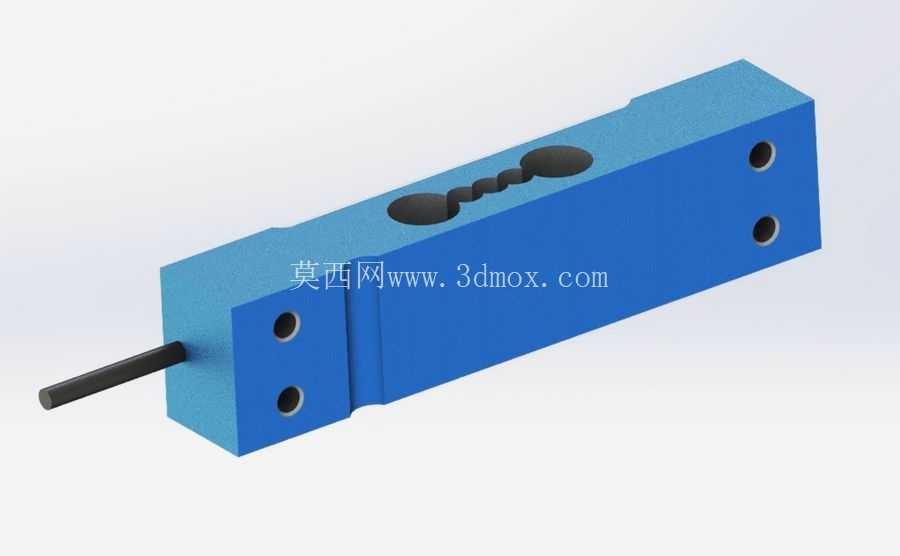

安装边界层面，传感器两端设置有标准化的安装孔位，一端作为固定端通过螺栓锁紧在货架的支撑横梁上，另一端作为受力端与承载货盘或者层板连接，出线端采用侧出式防水引线设计，引线从传感器端部的防护套中引出，可避免货架层板升降、货盘推拉过程中对线缆造成挤压磨损，整体外形为长方体结构，厚度方向尺寸紧凑，不会过多占用货架层板下方的安装空间，适配10公斤到40公斤多档量程的选型需求，可根据不同货位的承载重量要求匹配对应量程的型号，避免量程过大导致小重量货物识别精度不足、量程过小造成传感器过载损坏的问题。

实际应用中，这类传感器常成组布置在智能货架的每个货位下方，或者自动售货机的每个货道出料端，当用户取放货物时，传感器实时采集重量变化数据，通过总线传输给上位控制系统，自动识别取放货物的品类与数量，无需额外的RFID识别或者视觉识别设备即可完成库存的自动盘点，在无人售货场景下还可配合支付系统完成自动扣费，相比传统的光电式货道检测方案，重量检测的方式不受货物包装透明度、摆放位置偏移的影响，识别准确率更高，同时也能检测到货物意外掉落、货道卡货等异常状态。

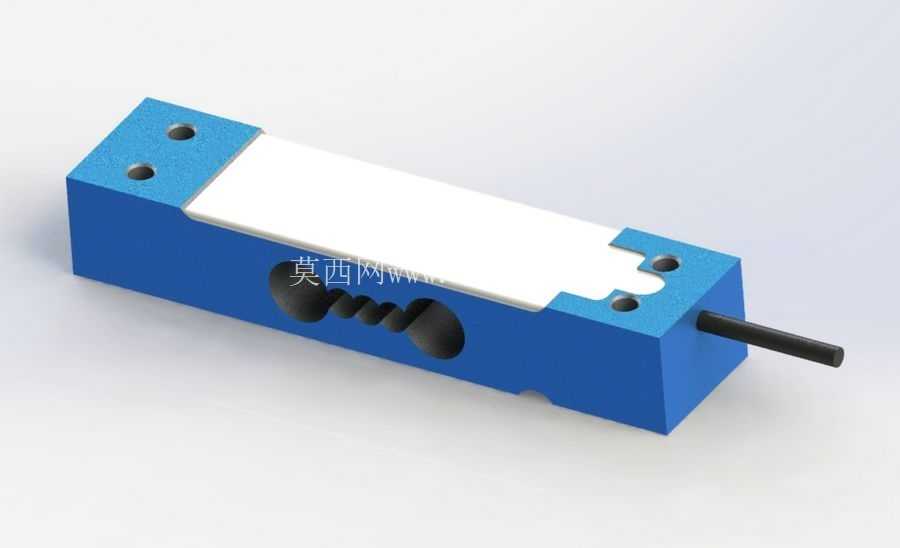

设计过程中需要重点考虑偏心载荷对测量精度的影响，由于货盘上的货物摆放位置并不固定，经常会出现载荷偏离传感器中心受力点的情况，该传感器在弹性体结构设计时做了偏心载荷补偿优化，在额定载荷范围内，即使载荷作用点在受力端允许的平面范围内偏移，测量误差也能控制在允许的精度区间内，无需额外的多点校准即可满足使用要求。同时弹性体表面做了阳极氧化蓝色防护处理，既可以提升铝合金表面的耐腐蚀性能，适应仓储环境中可能存在的潮湿、粉尘工况，也能在生产装配过程中通过颜色区分不同量程的传感器，避免装配时出现量程混装的问题。传感器中部的应变区做了密封防护处理，应变片表面覆盖有防护胶层，可防止粉尘、水汽侵入应变片粘贴区域，避免长期使用后应变片受潮失效，保障传感器的长期工作稳定性。

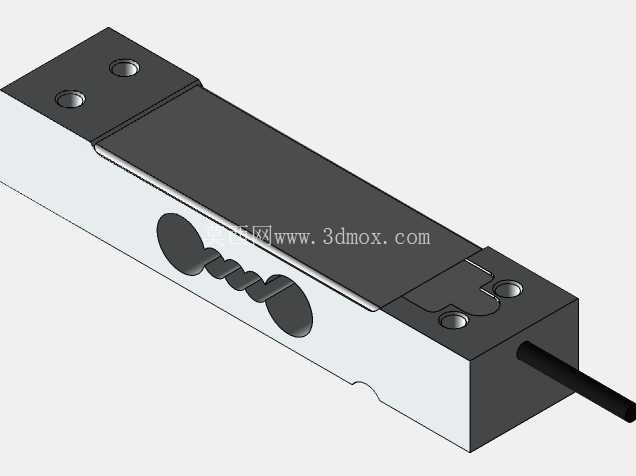

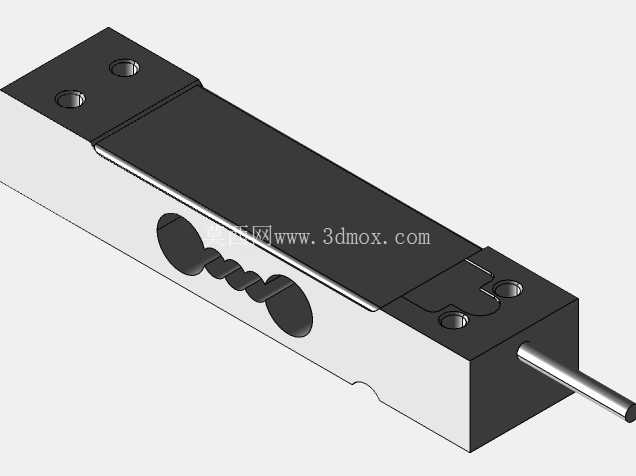

在三维建模过程中，需要准确还原弹性体的各部位尺寸，尤其是应变区的壁厚、安装孔的位置度、受力端的平面度要求，这些尺寸直接影响传感器的实际测量精度与安装适配性，建模时还要预留出线缆的安装空间，模拟实际安装状态下传感器的受力形变范围，验证在满量程载荷下弹性体的形变是否在材料允许的弹性变形区间内，避免出现塑性变形导致传感器损坏。同时要匹配货架层板的安装接口尺寸，确保固定端与支撑横梁的安装孔位对齐，受力端与货盘的连接结构无干涉，在多传感器成组布置时，还要核算每个传感器的承载分配，避免单个传感器承受超出额定量程的偏载。
