医用手动推杆式注射器结构设计

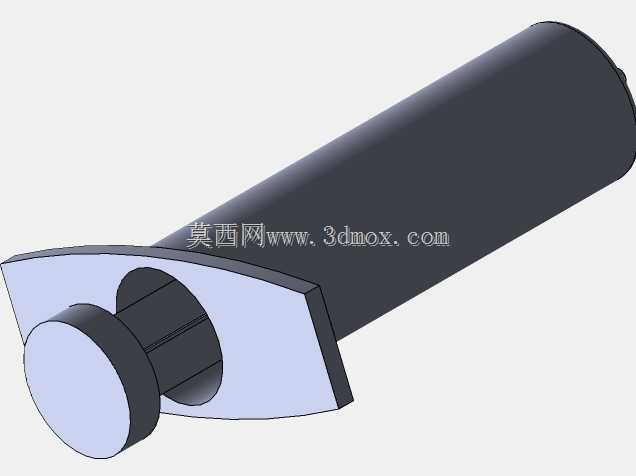

这款手动推注式注射器的结构设计，核心围绕临床场景下的单手操作适配性展开，区别于常规直翼推杆的结构，本次设计将推杆端部的按压翼做了弧形外展处理，在实际临床操作中，医护人员可将食指与中指搭靠在翼片两侧弧面，拇指按压推杆端面完成推注动作，即便佩戴乳胶手套也能获得足够的支撑面，避免推注过程中手指滑脱，尤其适合长时间小剂量推注、或者精细给药的操作场景，比如局部麻醉给药、实验室微量试剂加注等工况。

从结构组成来看，整个模型分为外筒、活塞推杆、端部密封胶塞三个核心部分，外筒采用等壁厚直筒设计，内壁粗糙度要求控制在Ra0.8以内，保证活塞滑动过程中无卡滞、无漏液，外筒前端的锥头采用标准鲁尔接头尺寸，可适配通用规格的注射针头、输液延长管等配件，无需额外转换结构即可完成临床对接。推杆部分的设计做了防脱出限位，在推杆靠近活塞的一端设置了环形凸台，当推杆拉至外筒最大行程位置时，凸台会与外筒尾端的内挡圈贴合，避免操作过程中推杆被整体拉出造成药液污染或者洒落。

设计过程中优先考虑了安装边界的适配性，外筒外径控制在常规注射器的通用尺寸范围内，可适配现有临床使用的注射器固定架、注射泵夹持座，不需要对现有配套设备做结构修改即可兼容。推杆的行程长度按照常规50ml规格注射器的给药量程设计，活塞在筒内的滑动行程预留了2mm的安全余量，避免推注到行程末端时出现胶塞过度压缩导致的回弹漏液问题。端部的按压翼做了15度的倾角处理，贴合手指自然弯曲的形态，长时间操作时可减少手指局部的压迫感，降低医护人员的操作疲劳度。

在功能特性上，整个结构没有多余的复杂零件，所有部件均可通过常规注塑工艺完成加工，外筒采用透明医用级PP材料，可直接观察筒内药液的液位、是否存在气泡等情况，筒壁可预留刻度标识的印刷位置，方便操作人员精准控制推注剂量。活塞部分采用阶梯式轴径设计，靠近胶塞的位置做了缩径处理，减少推杆与外筒内壁的接触面积，降低滑动过程中的摩擦阻力，推注时的力度反馈更加线性，不会出现初始推注阻力过大、后期阻力骤降的情况，便于操作人员精准控制推注速度。

从实际应用场景拓展来看，该结构除了常规的临床注射使用外，还可适配实验室的精准注液、工业点胶场景下的小容量胶水分装，只需要更换前端的接头规格、调整胶塞的材质耐腐蚀性，即可拓展到不同的使用场景，整体结构的通用性较强，零件的加工公差要求符合常规注塑件的精度范围，不需要高精度的加工设备即可完成批量生产，装配过程仅需要将胶塞套装在推杆端部，再将推杆整体插入外筒即可完成组装，装配工序简单，适合大规模量产的工艺要求。

结构设计过程中还考虑了使用后的销毁便利性，外筒尾端的挡圈处设置了易撕缺口，使用后可直接通过缺口破坏外筒结构，避免废弃注射器被重复回收利用，符合医疗废弃物处理的相关要求。推杆与胶塞的连接采用过盈配合加卡扣固定的方式，避免推注过程中胶塞与推杆脱落，导致药液无法正常推出的故障，整个结构的可靠性经过反复的滑动测试验证，在全行程往复推拉100次的工况下，依然可以保持良好的密封性，无漏液、无卡滞问题。
