活塞直线运动导向执行机构结构设计

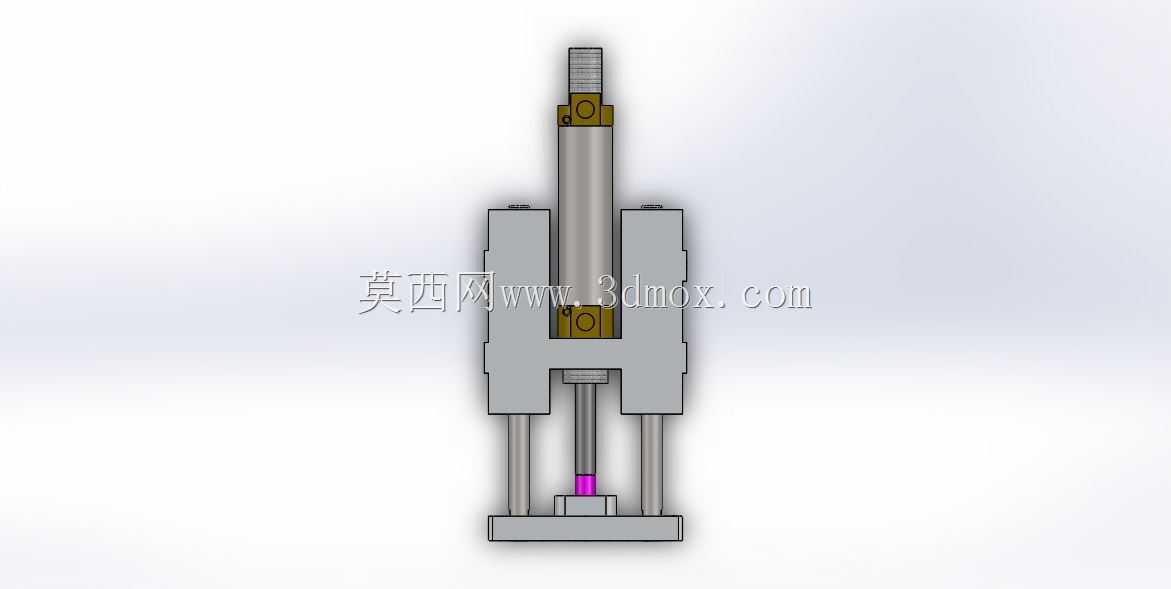

　　该导向单元主要面向需要精准直线往复动作的工业装配、检测工位场景，常见于电子元器件压装、小型零部件位移推送、精密检测工位的进给动作环节，可直接集成在小型自动化专机、工装夹具的动作输出端，承担带载直线运动的导向与动力传递作用，解决单活塞杆伸出时易出现的径向偏摆、行程末端定位精度不足的问题。从结构组成来看，整套机构采用双导柱平行布置的导向框架，中间设置活塞杆作为动力输出端，顶部预留外螺纹连接端，可根据实际工位需求加装压头、夹爪、检测探头等不同执行端配件，底部设置安装基座，基座上预留对应安装孔位，可直接通过螺栓固定在设备台板或工装基板上，无需额外加工复杂转接结构。

　　设计阶段优先考虑了运动过程的抗偏载能力，双导柱选用与滑动衬套配合的装配形式，导柱表面做硬化处理，降低长期往复运动带来的磨损量，衬套嵌入两侧导向立板的安装孔内，装配时可通过配磨衬套内径保证与导柱的配合间隙控制在合理范围，既避免间隙过大导致的运动晃动，也防止间隙过小出现的卡滞问题。中间活塞杆的动力输入端可适配小型气缸、电动推杆等直线动力元件，动力传递路径上，活塞杆的伸出与缩回动作全程由两侧导柱约束径向自由度，仅保留轴向直线运动的自由度，即使输出端承受一定的侧向载荷，也不会将径向力直接传递到动力元件的输出轴上，有效延长动力元件的使用寿命。

　　从安装边界来看，整套机构的横向安装尺寸由两侧导向立板的间距决定，纵向尺寸可根据实际行程需求调整导柱长度与活塞杆行程，底部基座的安装孔位采用对称布置设计，可兼容不同规格的安装基板，顶部输出端的外螺纹采用标准粗牙螺纹，适配市面上常规的执行端连接件，无需单独定制转接配件。实际应用中，该结构可根据工位负载大小调整导柱直径与活塞杆直径，轻载场景下可选用铝合金材质加工导向立板与基座，降低整套机构的自重，重载场景下可更换为45号钢材质并做调质处理，提升结构刚性。

　　运动行程的限位可通过在导柱上加装限位环，或是在基座上设置液压缓冲器、硬限位块实现，可根据动作速度与冲击大小选择合适的限位方式，高速动作场景下优先搭配缓冲器吸收行程末端的冲击，降低运动噪音与结构振动。整套结构的装配逻辑遵循从下到上的装配顺序，先将底部基座与导向立板锁紧固定，再装入导柱与衬套组件，随后装入中间活塞杆与顶部连接端，最后调整导柱平行度保证活塞杆运动无卡滞，装配过程中可通过打表检测活塞杆伸出全程的径向跳动量，调整衬套的安装位置保证跳动精度控制在工位允许的范围内。日常维护环节仅需定期在导柱表面涂抹润滑脂，检查衬套磨损量与连接螺栓的锁紧状态即可，无需复杂的维护操作，适合在批量小型自动化设备中推广使用，可大幅缩短设计人员的结构开发周期，直接基于该基础结构调整尺寸参数即可适配不同的工位需求。
