喷气涡轮发动机进气道结构三维数模

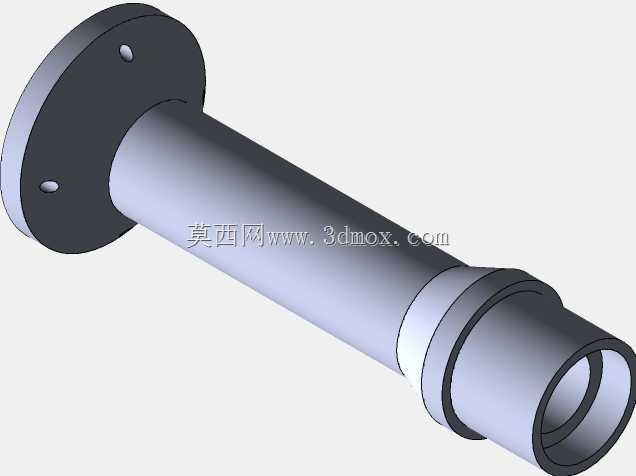

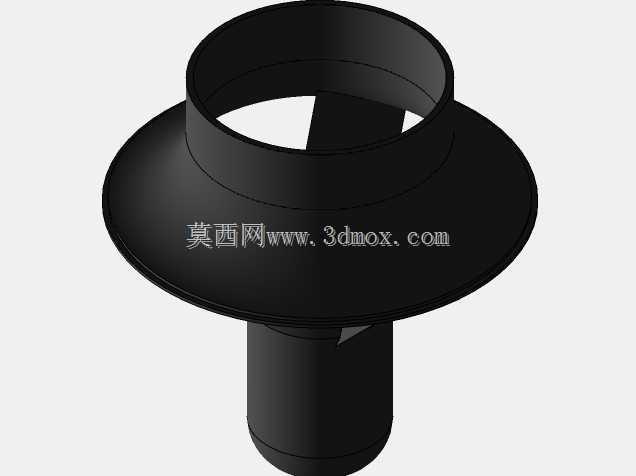

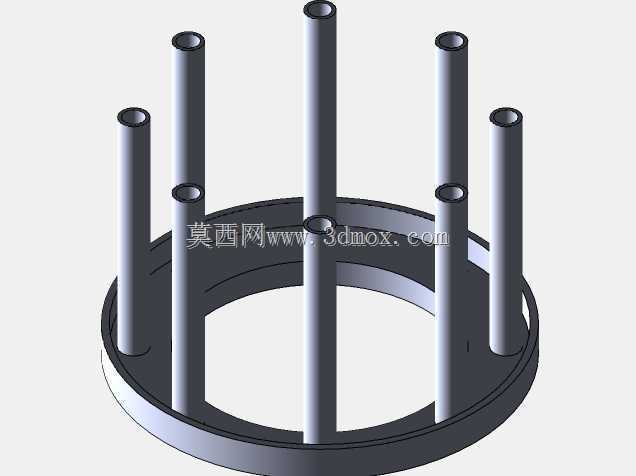

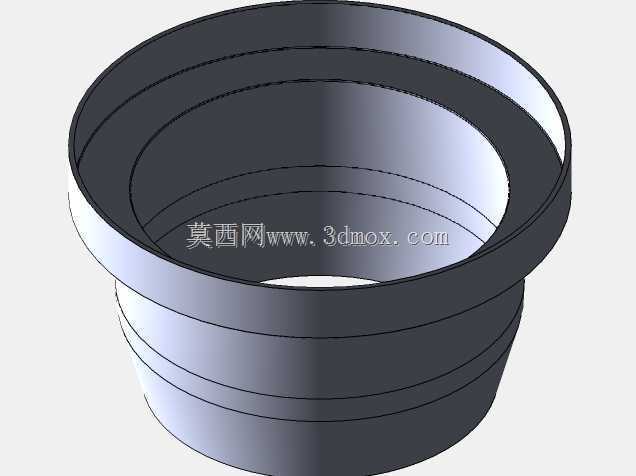

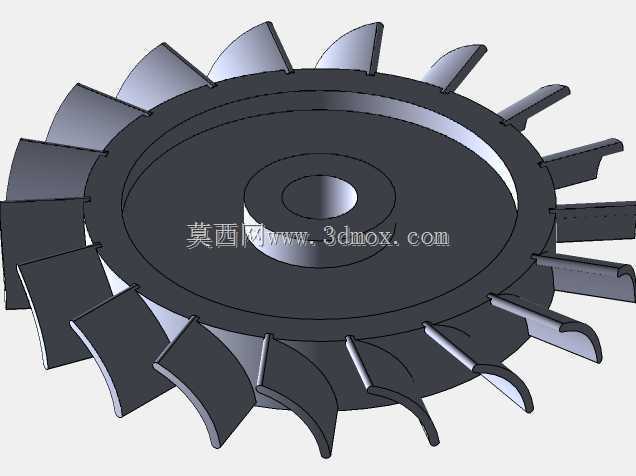

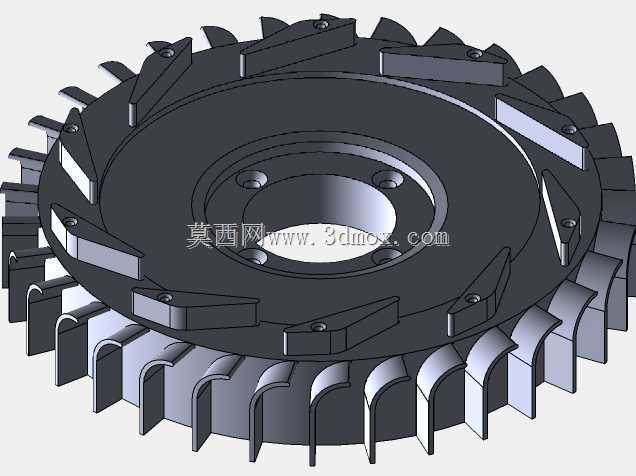

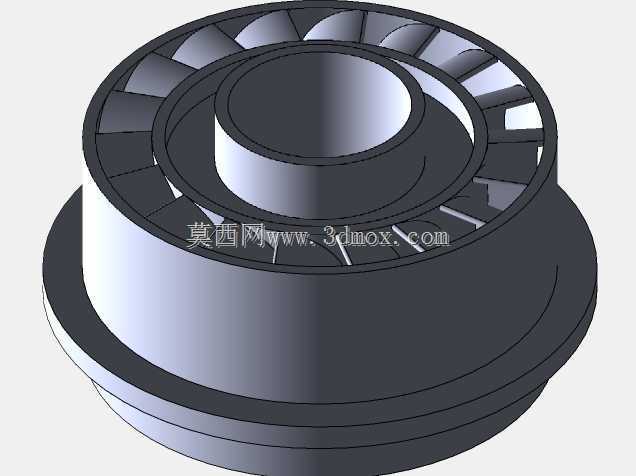

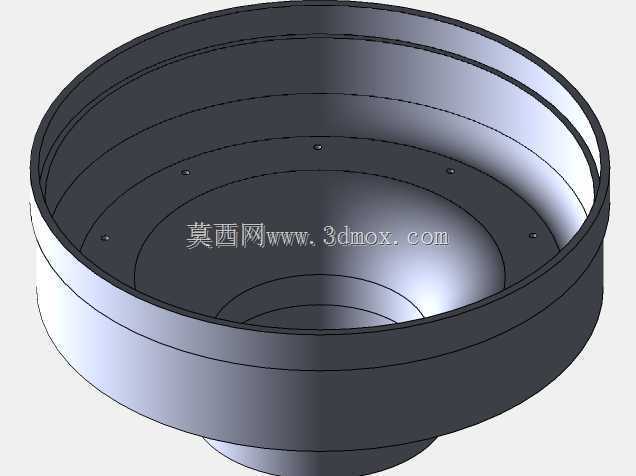

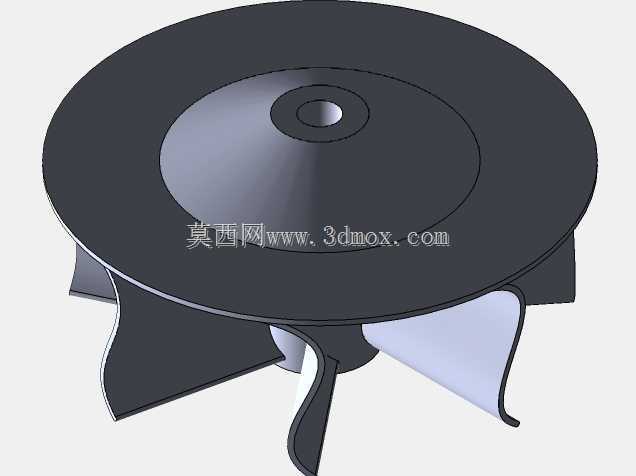

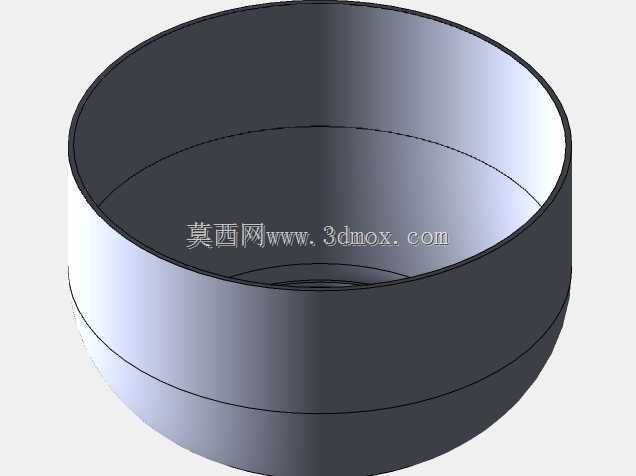

　　本次呈现的喷气涡轮发动机进气端构件，是航空动力系统中负责来流梳理与压气机入口匹配的核心结构，在实际工程应用中，该类构件直接决定发动机进气总压恢复系数、流场均匀度，是影响整机推进效率与喘振边界的关键部件，广泛适配于小型涡喷、航改型燃机的进气段设计场景，也可作为航空教学、原理验证样机的结构参考件。从结构功能来看，该构件采用大口径扩压式流道设计，入口端为大直径圆弧过渡唇边，能够有效降低低速来流的进气阻力，避免唇口处产生气流分离，在大迎角、侧风工况下也能保证进入压气机的气流保持相对稳定的流态，减少压气机叶片的非定常载荷冲击。流道内壁采用连续变径的光滑回转曲面，从入口端到出口端按照预设的扩压角逐步收缩过渡，能够对进入的来流进行预减速增压，

　　匹配下游压气机第一级的入口流速要求，避免流速过高导致压气机工作点偏移。构件外壁设置有多道环形加强筋结构，沿轴向等距分布，既能够提升薄壁回转结构的整体刚度，降低高速气流激励下的结构振动响应，也可作为安装定位的基准环带，方便与上游进气防护网、下游压气机机匣进行同轴度找正与连接固定。从设计思路层面，该结构在常规涡喷进气道的基础上对流道过渡段做了局部优化，调整了扩压段的曲率变化率，将原设计中靠近出口端的急变截面改为缓变曲面，减少了流道内的局部涡流损失，同时兼顾了薄壁件的加工工艺性，外壁的环形筋条高度与宽度均按照等刚度设计原则取值，在保证结构强度的前提下尽可能控制构件整体重量，符合航空构件轻量化的设计要求。在安装边界与尺寸适配方面，

　　该构件入口端外径为全段最大尺寸，出口端外径与下游压气机机匣的安装止口尺寸匹配，各道环形加强筋的外圆尺寸保持统一公差带，可直接适配标准V型卡箍的安装要求，轴向总长度覆盖从进气唇口到压气机第一级叶片前的流道段，安装时需保证构件内流道与压气机转子的同轴度误差不超过0.05mm，唇口端面与发动机轴线的垂直度误差控制在0.03mm以内，避免安装偏差导致流场畸变。实际工程应用中，该类构件的内壁粗糙度需达到Ra1.6以下，减少气流沿程摩擦损失，外壁的加强筋处可预留测压孔安装位，方便试车过程中采集进气道不同截面的压力数据，验证流道设计的扩压效率。对于结构设计从业者而言，该数模完整还原了进气道从唇口到出口段的曲面过渡逻辑、加强筋的布局方式，

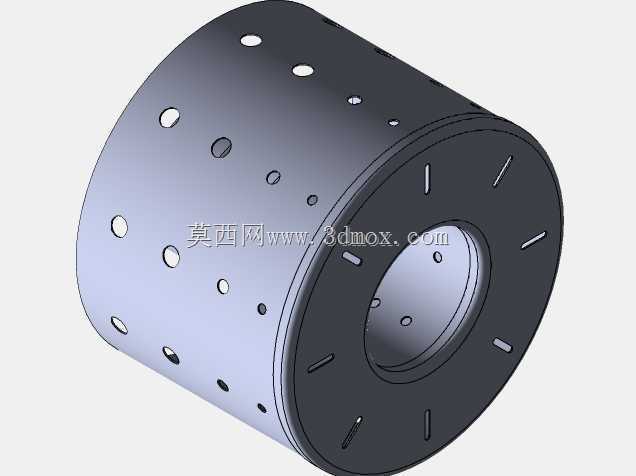

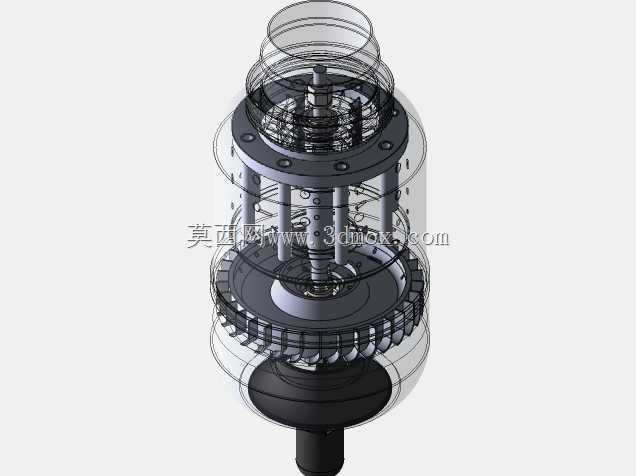

　　可作为小型涡喷进气结构设计的参考样本，也可用于流场仿真分析的几何模型，通过调整扩压角、唇口圆角、筋条位置等参数，可快速衍生出适配不同流量等级、不同安装工况的进气道结构方案，在教学演示场景中，该模型也可直观展示喷气发动机进气段的结构组成，帮助学习者理解进气整流、预扩压的工作原理。需要注意的是，该结构为进气道段的独立构件，不包含压气机、燃烧室、涡轮等下游部件，设计时需根据整机的流量需求、转速范围匹配对应的流道直径与扩压比，避免直接套用导致整机工作点不匹配，在进行装配验证时，需重点检查出口端与压气机机匣的配合间隙，保证连接位置无台阶、无错位，防止出现台阶引发的气流分离影响整机性能。
