卫生级CIP回流泵三维结构设计

在食品饮料、生物医药、精细化工等对生产管路卫生等级有严苛要求的生产场景中，CIP在位清洗系统是保障管路洁净度、避免交叉污染的核心配套系统，而CIP回流泵作为清洗回路中的动力核心部件，承担着将清洗完成后的清洗液、残液从生产管路末端输送回清洗液储罐，完成清洗介质循环的关键作用，其运行稳定性、过流部件的卫生适配性直接决定整套CIP系统的清洗效率与洁净达标率。

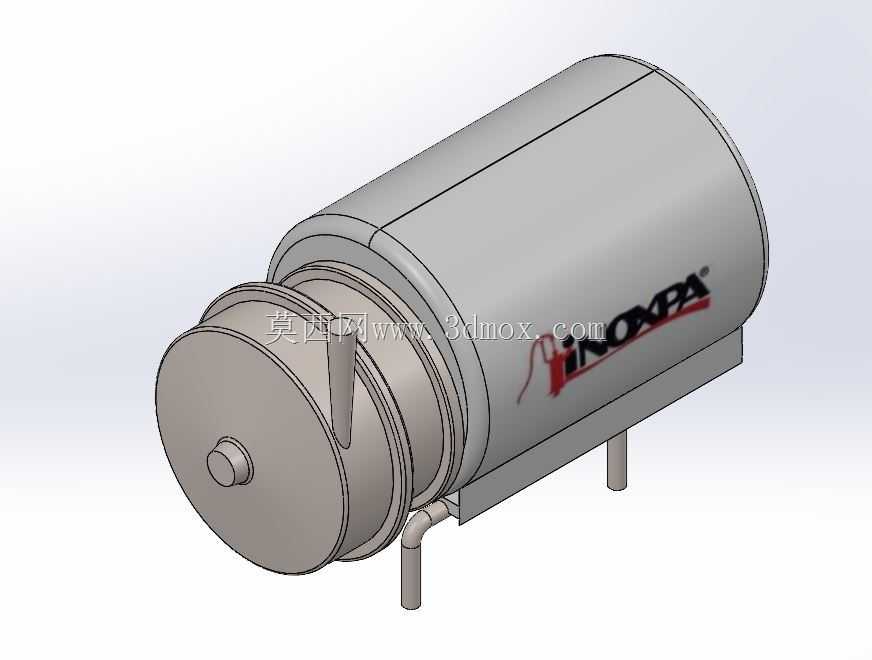

从结构设计层面来看，这款CIP回流泵采用卧式单级离心泵的经典结构布局，泵头与驱动电机采用同轴直联的安装形式，省去了中间联轴器传动环节，既压缩了整机的轴向安装尺寸，也减少了传动环节的易损件数量，降低日常运维的备件更换频次。泵体过流腔采用圆弧过渡的无死角流道设计，所有过流面均做镜面级抛光处理，不存在积液凹腔与卫生死角，能够完全适配CIP清洗过程中高温碱液、酸性清洗液、纯化水等不同介质的输送需求，避免介质残留滋生微生物，满足卫生级生产的GMP规范要求。泵体进出口采用标准卫生级快装接口设计，可直接与同口径的卫生级管路卡箍连接，安装时无需额外焊接配对法兰，大幅缩短现场配管的施工周期，也便于后期拆卸检查泵腔内部状态。

泵体的支撑结构采用两根对称布置的圆柱支脚，支脚底部预留标准安装螺栓孔，安装时可直接固定在设备机架或者混凝土基础上，支脚的高度经过精准核算，既保证泵轴中心与进出口管路中心的同轴度公差控制在允许范围内，也预留出足够的底部操作空间，方便现场安装人员紧固底部管路卡箍、排查跑冒滴漏问题。驱动端采用标准卧式工业电机配套，电机外壳采用散热筋结构设计，能够保证泵组长时间连续运行时的散热效率，避免电机过热触发保护停机，适配CIP系统单次清洗循环时长可达1-2小时的连续运行工况。泵轴密封采用卫生型单端面机械密封结构，密封摩擦副采用碳化硅对碳化硅的材质配对，密封静环处设置冲洗接口，可接入外接清洗液对密封端面进行实时冲洗，避免输送介质中的细小颗粒磨损密封面，也防止密封位置残留介质变质，密封的使用寿命相比普通填料密封提升3倍以上。

从安装边界尺寸来看，这款泵的整机轴向长度控制在适配常规卫生级管路安装空间的范围内，径向最大尺寸为电机外壳的外径尺寸，安装时需要在泵体两侧预留至少200mm的操作空间，用于进出口管路的拆装、机械密封的更换检修，泵体上方预留300mm的空间用于电机接线、排气阀操作。泵的进出口中心高度经过标准化设计，可直接对接行业内通用规格的CIP系统管路，无需额外做变径或者抬高基础处理，减少现场安装的适配工作量。在实际选型应用中，这款泵的流量扬程参数覆盖常规中小型CIP系统的回流需求，可根据清洗回路的管路长度、沿程阻力损失匹配对应功率的电机，既避免动力冗余造成的能耗浪费，也防止动力不足导致清洗液回流速度不达标，影响管路内壁的清洗效果。

建模过程中对泵体的所有配合公差都做了精准还原，比如泵头与电机连接法兰的止口配合公差、机械密封的安装定位尺寸、支脚安装孔的位置度公差都严格按照实际加工要求设定，结构工程师在做整套CIP系统三维布局时，可以直接调用该模型进行管路干涉检查、安装空间校核，无需再对模型进行二次修整，能够有效缩短系统设计的周期。泵体的外观细节也完全还原实物状态，包括泵体上的品牌标识位置、散热筋的排布、接线盒的安装方向都与实物保持一致，用于做项目方案展示时也能达到足够的写实效果，方便非技术类的项目参与方直观理解设备布局。
