低成本物联网智能R10呼吸机结构设计

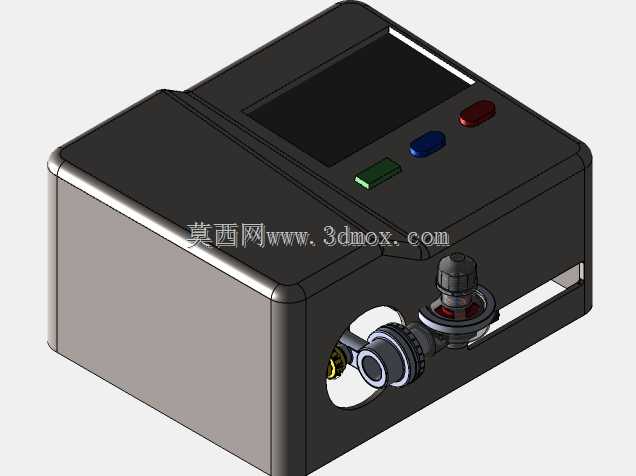

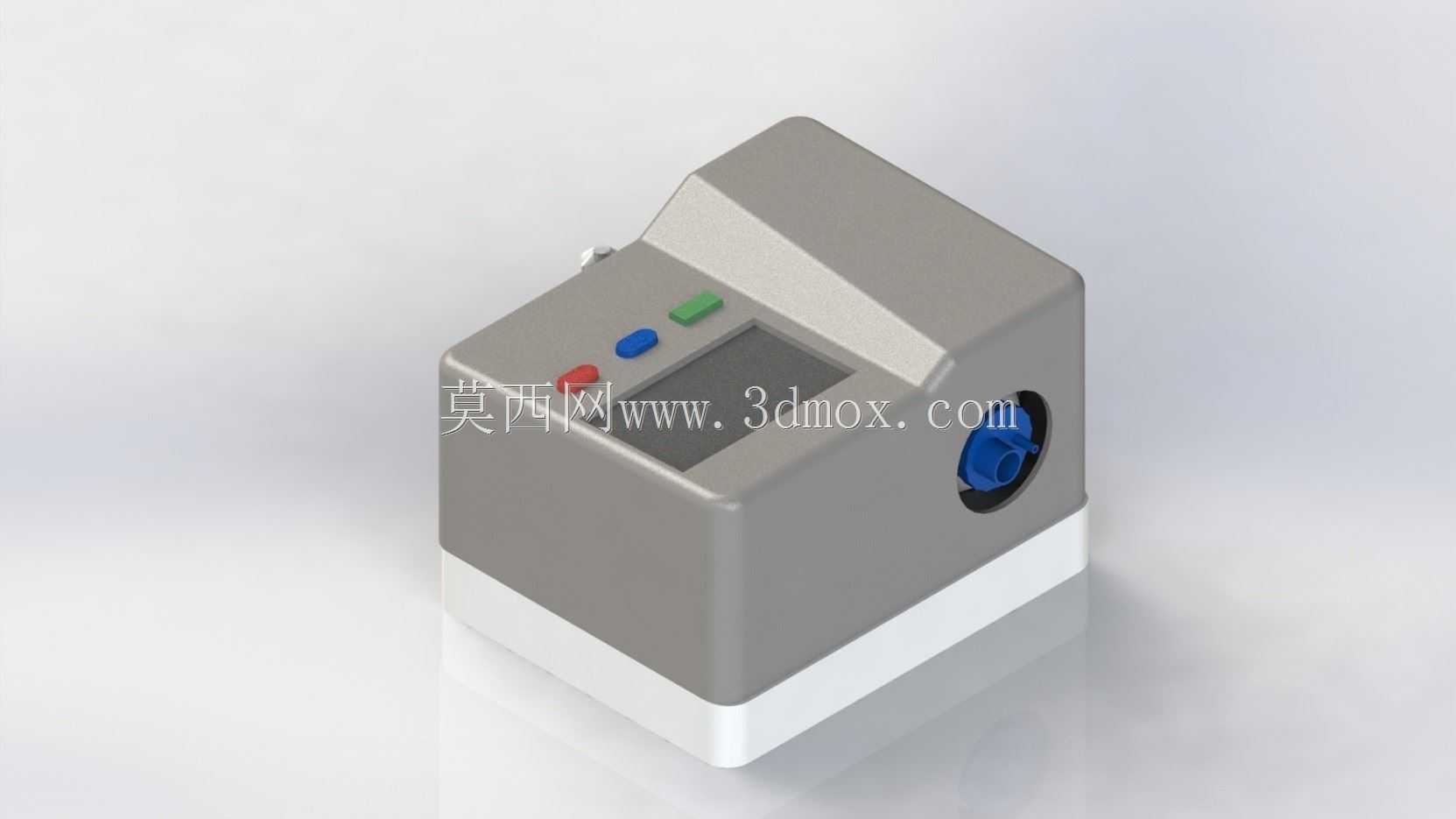

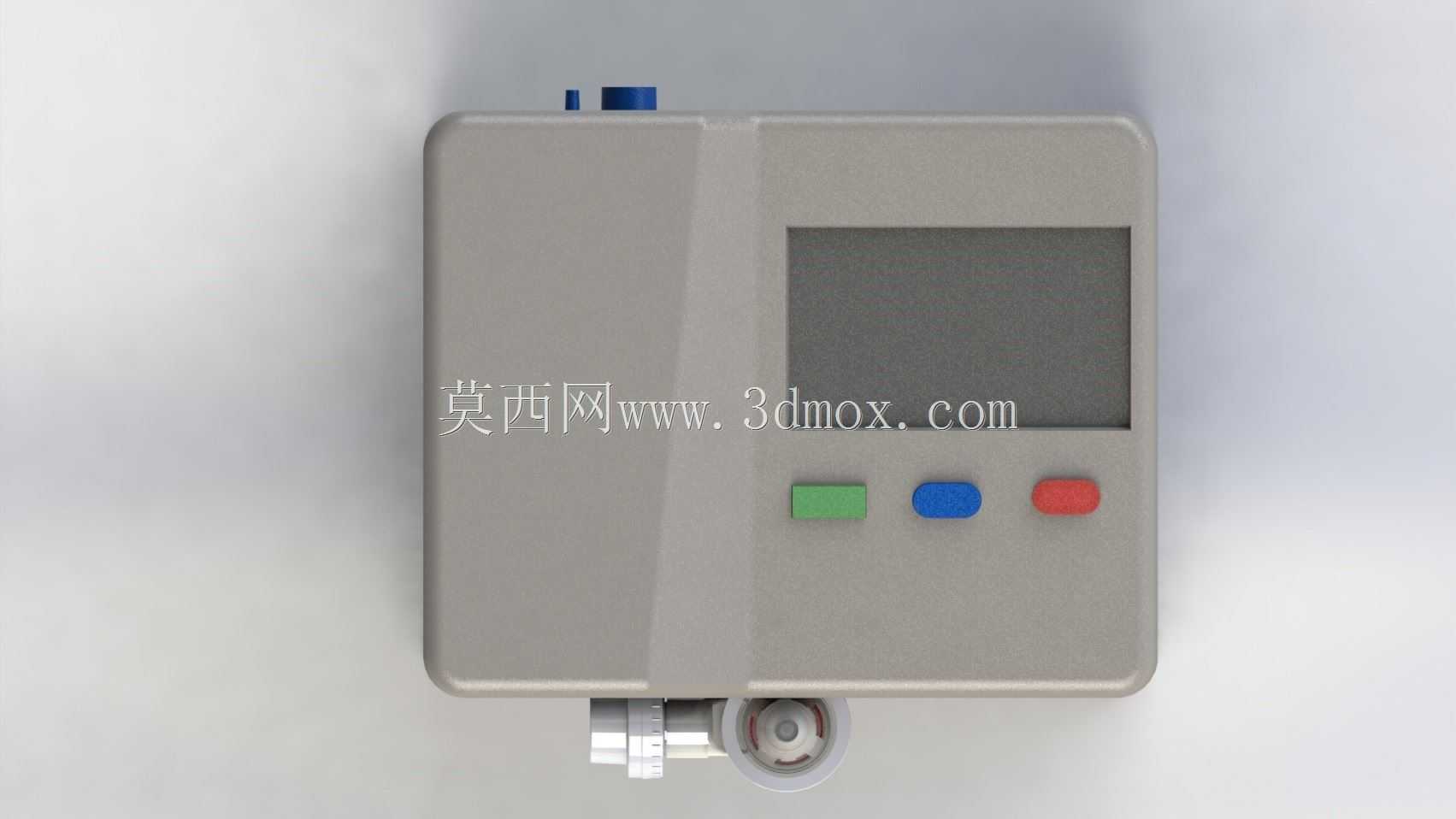

　　这款带物联网智能控制模块的低成本呼吸机，在结构设计阶段就瞄准基层医疗点位、居家呼吸护理、应急医疗储备这类对成本敏感度高、又需要设备具备远程数据交互能力的应用场景，没有走高端医用呼吸机堆料的路线，而是在满足核心通气功能的前提下做结构精简，把成本控制做到了结构设计的每一处细节里。从整机外形来看，采用方正带圆角的箱式壳体结构，边角做R角过渡处理，一方面是避免尖锐边角在移动、使用过程中造成磕碰损伤，另一方面圆角结构也能提升壳体注塑成型的良品率，减少应力集中带来的壳体开裂风险，整机的安装边界控制在小型桌面设备范畴，不需要额外预留大型安装空间，放置在普通床头柜、基层诊所的诊疗台面上即可使用，底部预留的防滑脚垫安装位，能保证设备放置时的稳定性，不会因为管路牵拉出现移位。正面操作区域的布局完全贴合日常使用的操作逻辑，显示屏区域做下沉式嵌装设计，屏幕周边的壳体做一圈微小的凸台防护，避免日常擦拭、移动过程中刮花屏幕表面，三个功能按键按照使用频率从左到右排布，绿色按键为启动/停止功能，蓝色为参数调节确认，红色为紧急停止，按键采用凸起式硅胶按键结构，按键周边预留0.3mm的装配间隙，既保证按压的反馈手感，也能避免灰尘、少量溅液进入壳体内部，按键的颜色区分也能让操作人员在紧急状态下快速识别对应功能，减少误操作概率。

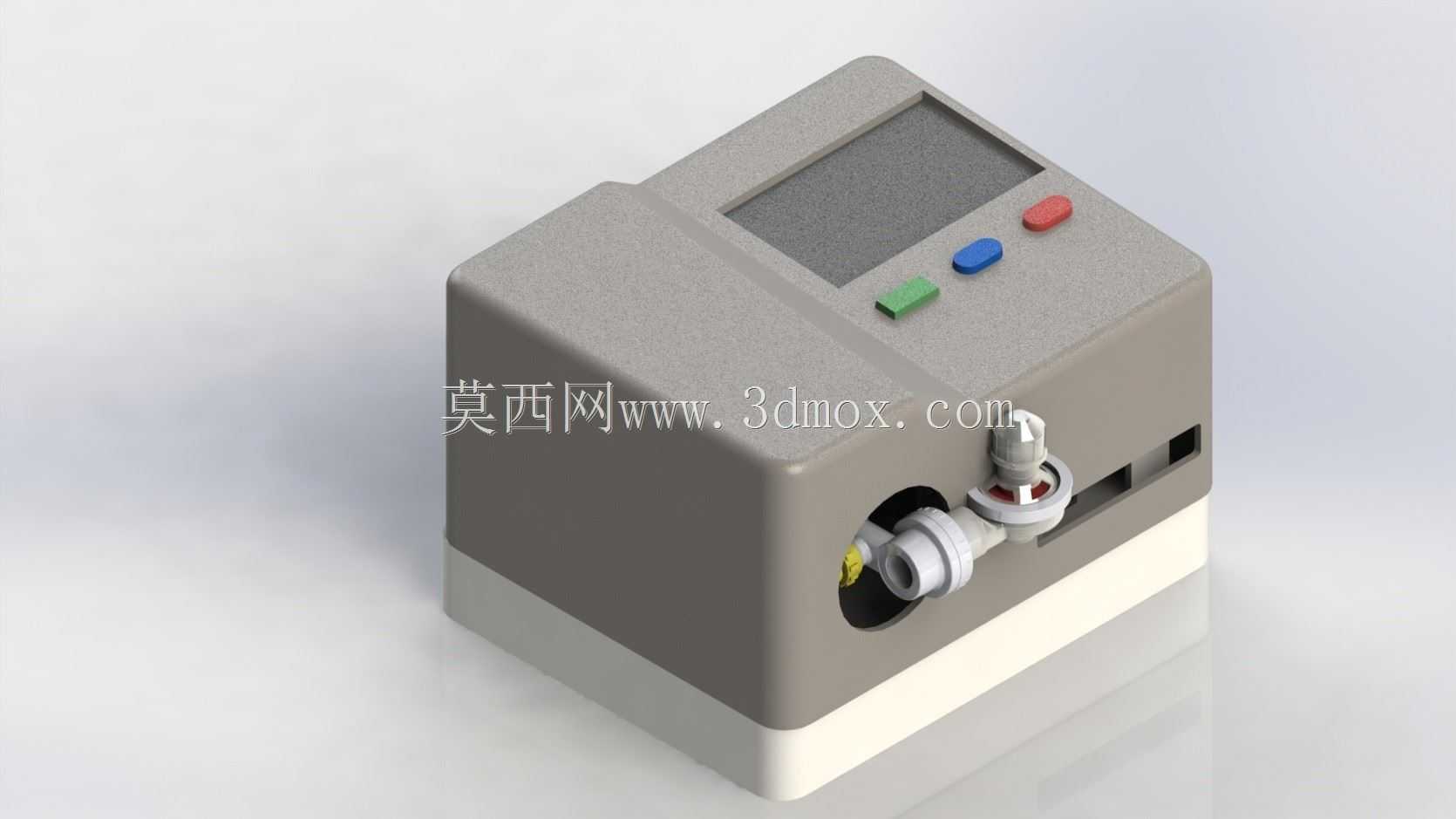

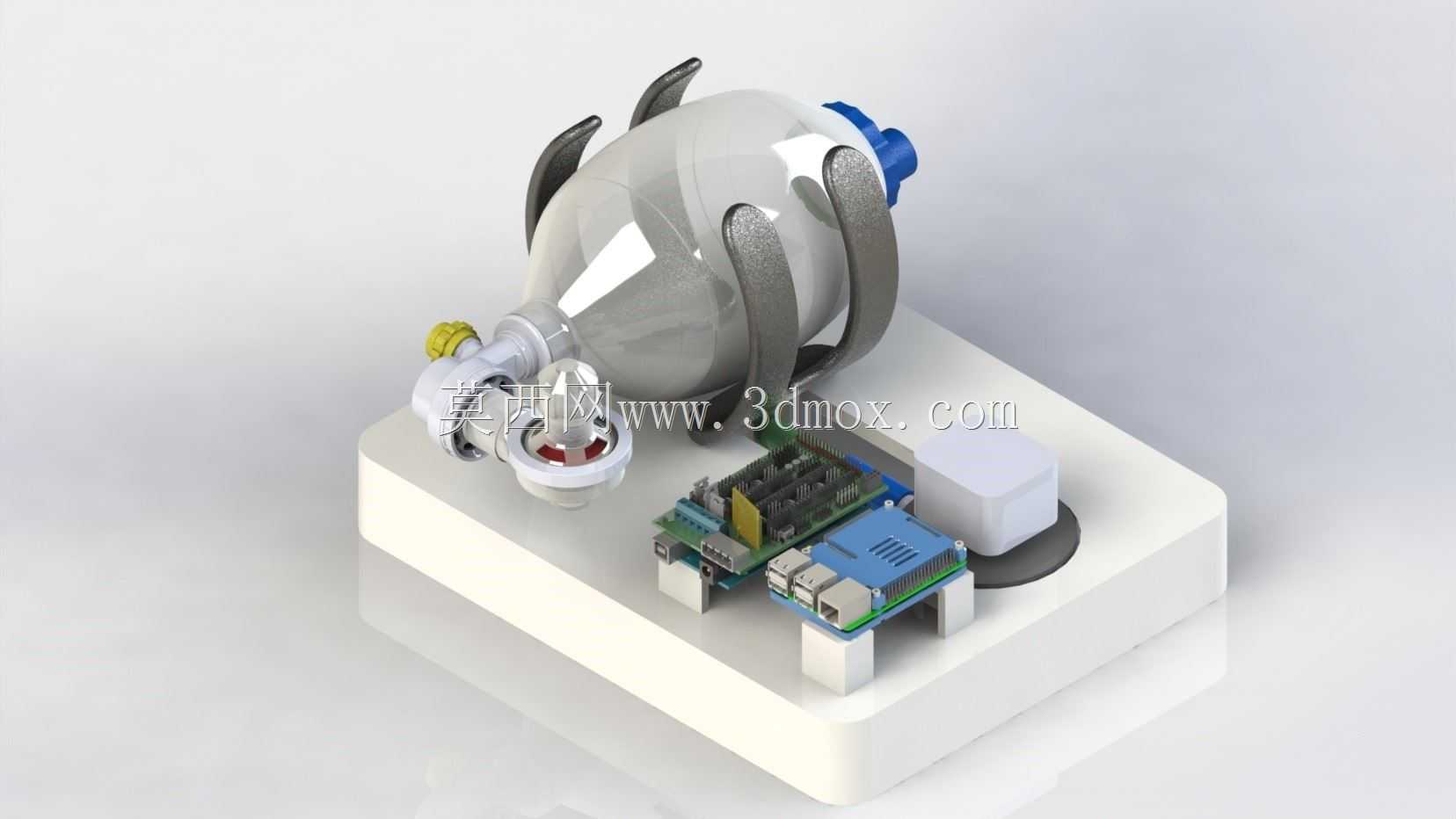

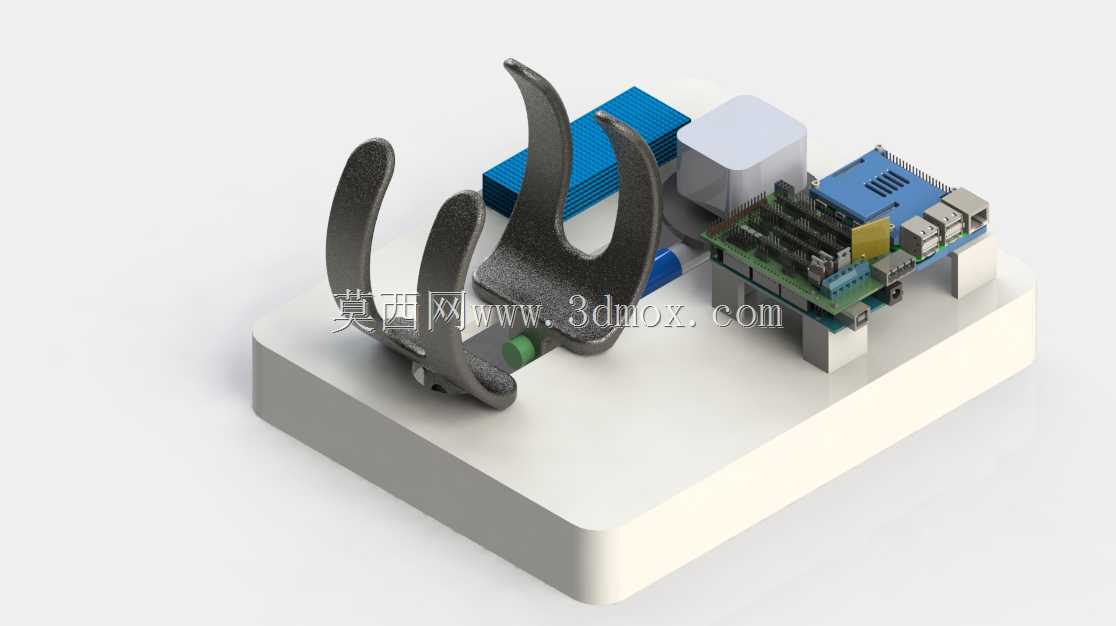

　　侧面的气路接口采用快插式结构设计，接口周边做一圈内凹的定位槽，和呼吸管路的接头配合时能形成可靠的密封，不需要额外的紧固件就能完成管路装拆，接口内部预留了流量传感器、压力传感器的安装位，气路通道的内壁做光滑过渡处理，减少气流通过时的阻力和湍流噪音，气路旁边预留的小型观察窗，可以直观看到内部阀片的工作状态，日常巡检时不需要拆开壳体就能判断核心气路部件是否正常工作。物联网控制模块的安装位置专门做了独立的隔舱设计，和气路、动力部分隔开，避免气路部分的少量冷凝水渗入电路部分造成故障，隔舱预留了天线的穿出位，保证无线信号的传输强度，模块的固定采用卡扣加拉紧螺丝的方式，既方便后期维护时快速拆卸更换，也能保证设备移动过程中模块不会出现松脱。

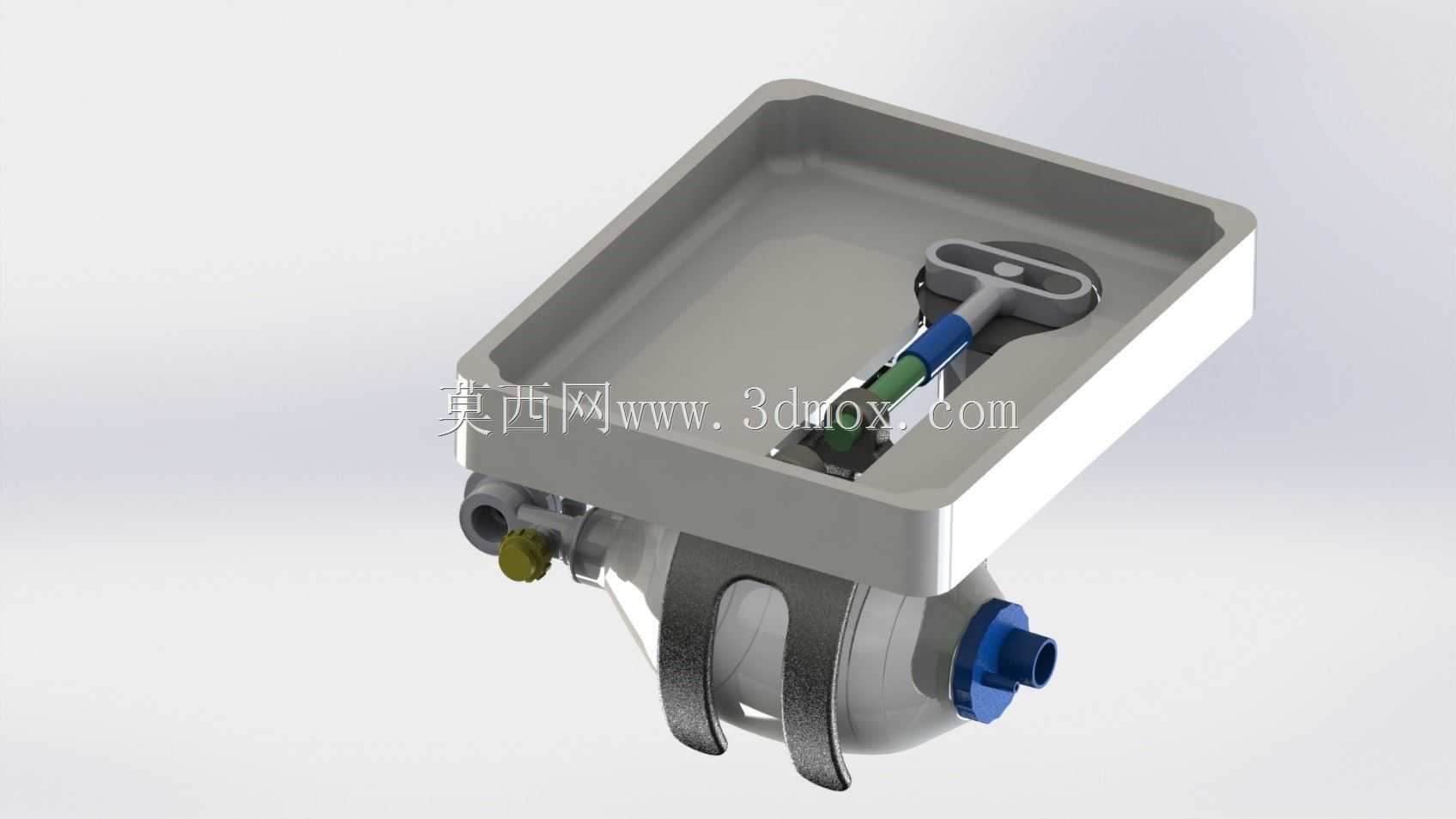

　　整机的壳体采用上下分壳的结构设计，连接螺丝全部隐藏在底部脚垫下方，外观面没有外露的螺丝孔，提升整体外观整洁度的同时，也能避免非维护人员随意拆开设备，内部的安装筋位按照元器件的实际尺寸做定位设计，核心的风机、阀组、控制板都有对应的定位槽和固定柱，装配时不需要额外做位置调整，能有效提升装配效率，降低装配过程中的人工成本。在结构强度设计上，壳体采用ABS工程塑料材质，壁厚控制在2.5mm，受力位置的筋位厚度做到1.2mm，既保证壳体有足够的抗冲击能力，满足日常移动、轻微跌落的强度要求，也不会因为壁厚过大造成材料成本浪费，整机的重量控制在单人可轻松搬运的范围，适合应急场景下的快速转运部署。

　　气路部分的密封结构全部采用嵌入式硅胶密封圈，不需要额外打胶密封，后期维护更换部件时可以快速拆装，重复装配也能保证密封性能，不会因为多次拆卸出现漏气问题。设备的散热结构采用被动散热加隐蔽式通风孔的设计，通风孔开设在壳体侧面的非直面位置，向下倾斜的通风孔道可以避免灰尘、溅水直接进入设备内部，内部的发热元器件比如风机驱动板、电源模块，都对应通风孔的风道位置安装，依靠自然对流就能满足散热需求，不需要额外加装散热风扇，既降低了成本，也减少了风扇带来的额外噪音和故障点。
