医疗流程用喉镜及配套充电器结构设计

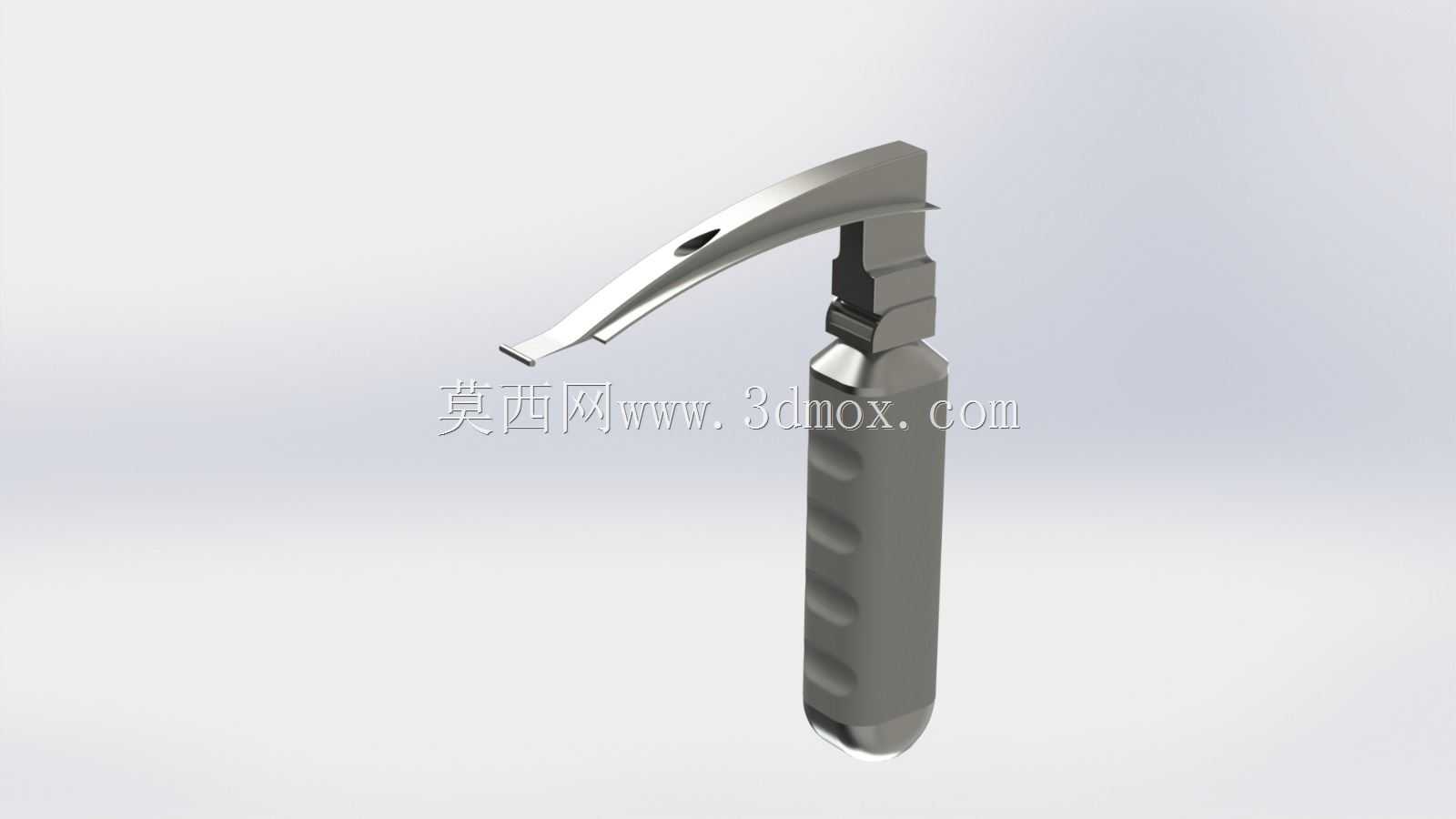

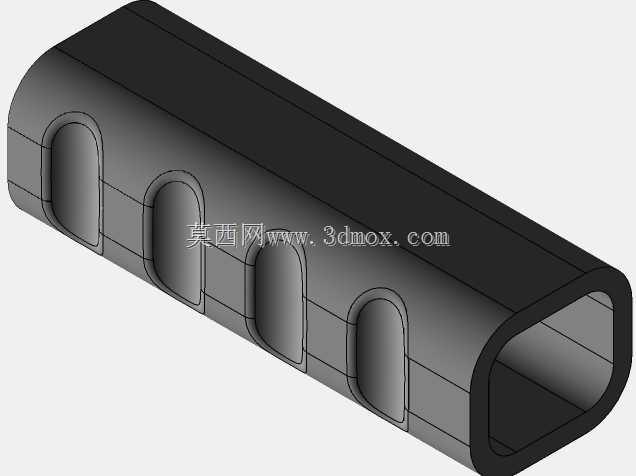

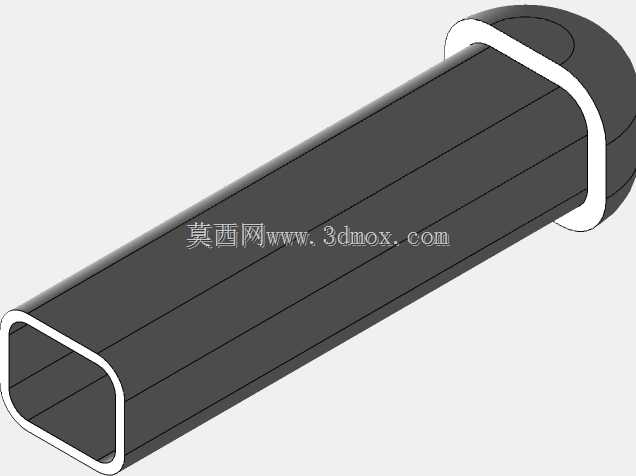

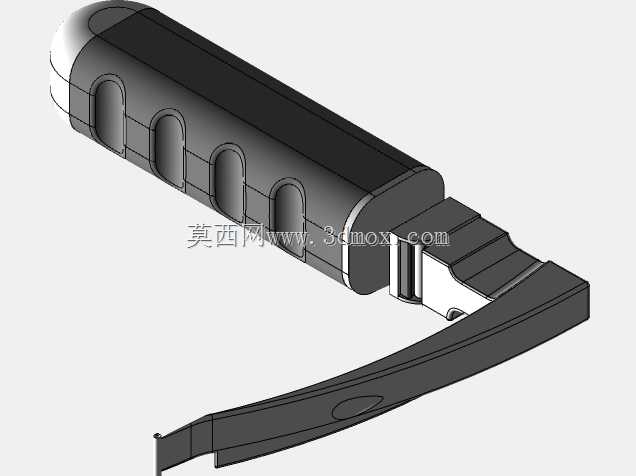

　　在急诊气道建立、手术室全麻插管、ICU人工气道维护等临床场景中，喉镜是打开操作视野、暴露声门的核心手持器械，这套结构设计同时覆盖喉镜操作端与配套充电基座的完整装配关系，适配临床高频使用下的握持、消毒、续航补能全流程需求。从实际临床操作的痛点出发，手持喉镜的握持段做了非对称的曲面切边处理，没有采用规则圆柱或方壳造型，而是贴合临床医师握持时的食指、拇指施力角度做了内凹弧面，表面预留的细微防滑棱不会积存消毒擦拭的残留液体，同时能避免戴医用橡胶手套操作时出现打滑，握持段的壁厚控制在2.8mm，内部预留的腔体刚好容纳供电电芯、照明模组的接线空间，不会因为壳体过厚增加整机重量，长时间持握操作也不会产生明显的手部酸胀感。

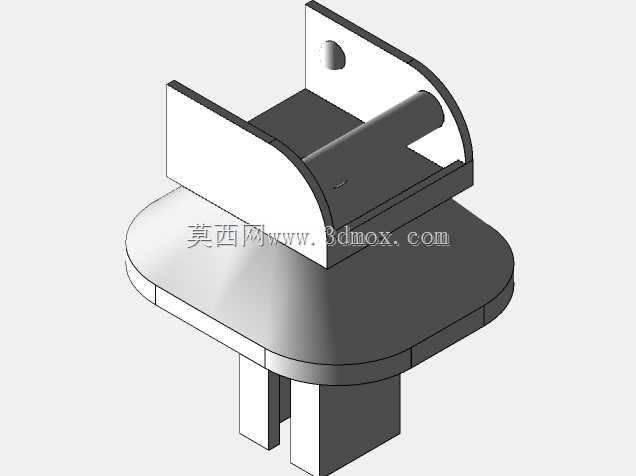

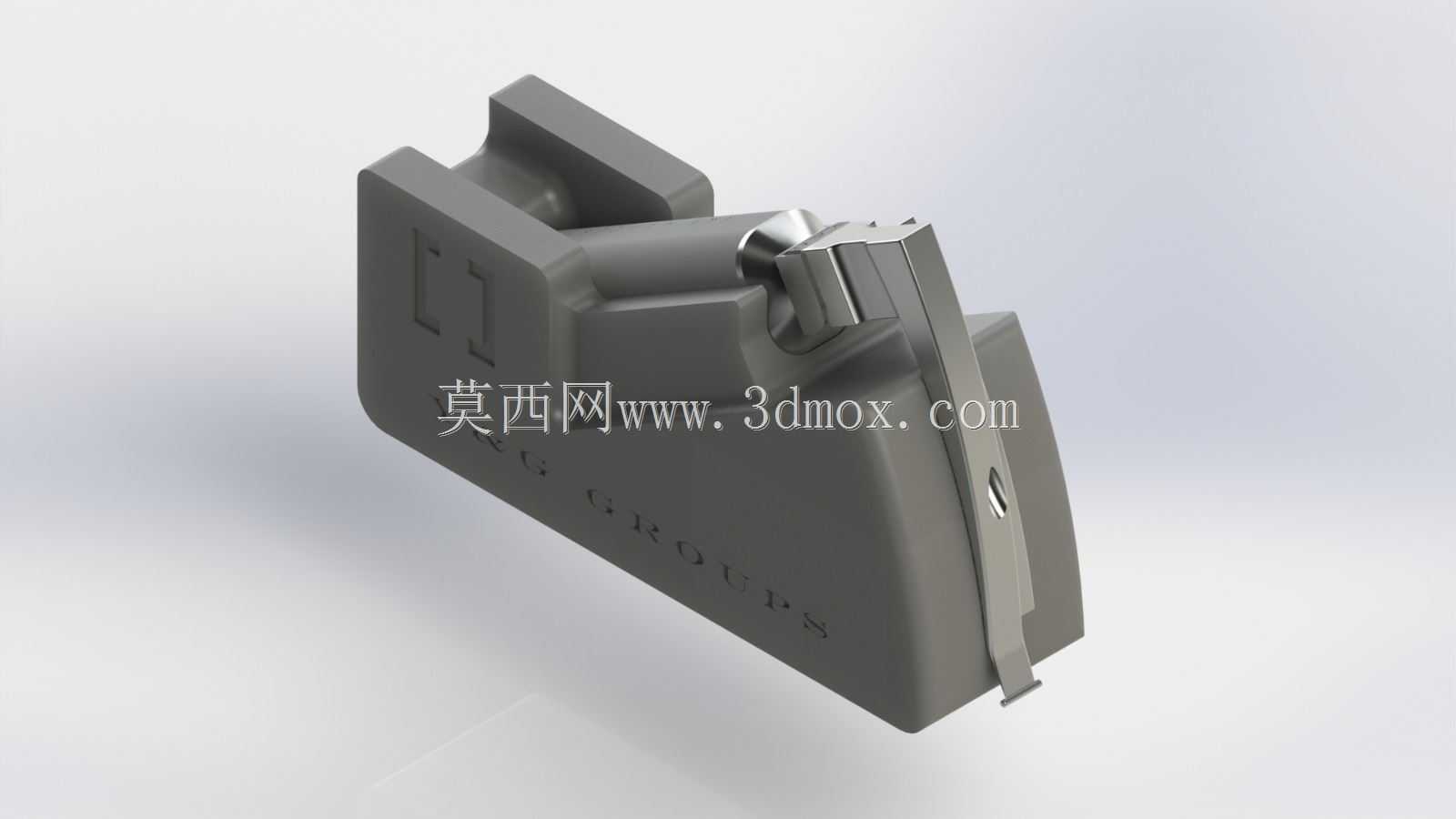

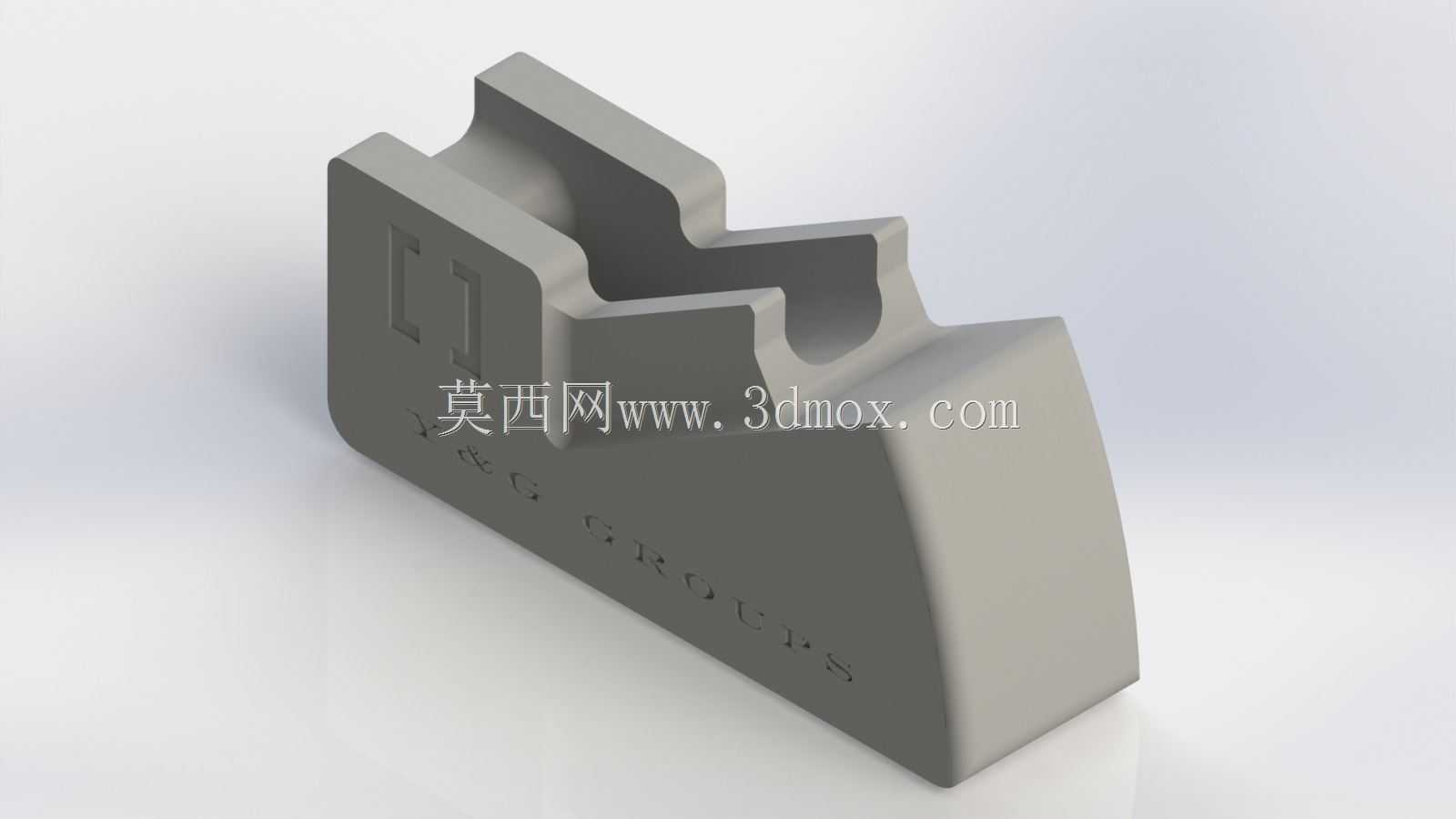

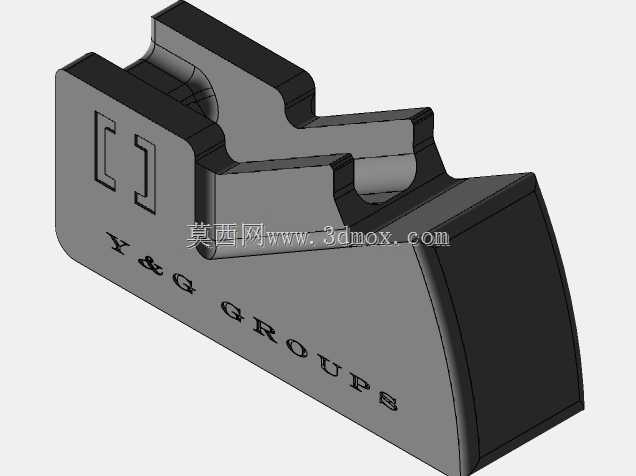

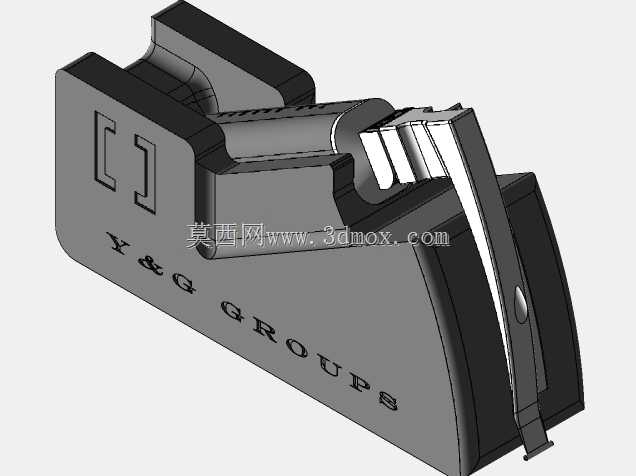

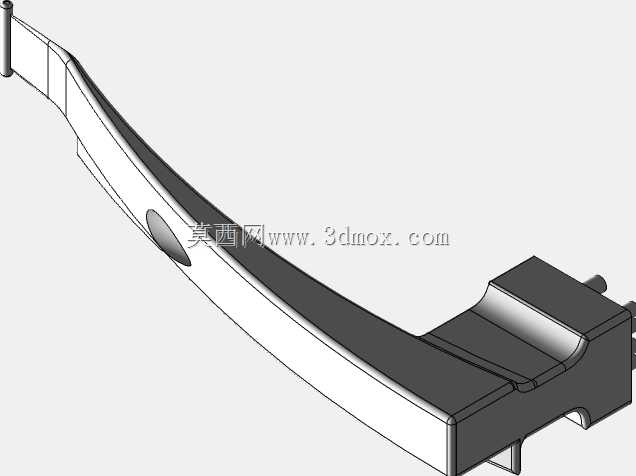

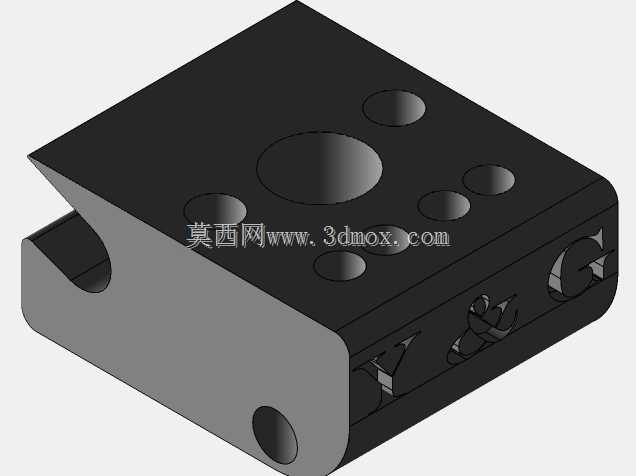

　　喉镜前端的压舌片连接结构做了快拆式的卡扣设计，卡扣的配合间隙控制在0.15mm，既可以实现不同规格压舌片的快速更换适配不同年龄患者的气道结构，也能保证连接后没有旷量，挑起会厌时不会出现结构晃动导致的视野偏移，压舌片与主机连接的位置做了圆弧过渡，没有尖锐棱角，避免置入气道时刮伤口腔黏膜组织。配套的充电基座没有采用通用的平面触点设计，而是做了与喉镜握持段底部轮廓完全匹配的嵌入式卡槽，喉镜放入卡槽时会自动对位充电触点，不需要刻意调整摆放角度，触点外围做了一圈高出基座平面2mm的挡边，日常放置时可以避免桌面的液体顺着缝隙流入充电触点造成腐蚀，基座底部预留了四个直径5mm的防滑胶垫安装位，安装胶垫后放置在治疗台面上不会因为碰撞出现滑移，基座内部的充电电路板安装位做了隔离筋设计，将强电接线区域与弱电感应区域完全分隔，避免电路干扰导致的充电异常。

　　整套结构的安装边界充分考虑了临床消毒场景的需求，所有外露的拼接缝隙都做了错位止口设计，缝隙宽度控制在0.1mm以内，采用擦拭消毒时不会有液体渗入壳体内部，壳体外部没有设计多余的装饰凹槽或凸起结构，整个外表面连续顺滑，擦拭消毒时可以快速覆盖所有外表面，没有清洁死角。喉镜侧方预留的照明模组透光窗口做了内凹1mm的设计，避免操作过程中窗口直接接触患者组织或台面造成刮花，透光件与壳体的配合采用超声波焊接工艺，装配后接缝处齐平，没有台阶落差。

　　充电基座的侧面预留了电源线出线槽，出线位置做了圆角护边，避免电源线长期弯折出现外皮破损，基座的整体外形尺寸控制在120mm80mm65mm，不会占用治疗车过多的台面空间，同时卡槽的深度设计为35mm，喉镜放入后重心完全落在基座支撑范围内，即使受到轻微碰撞也不会出现倾倒。从结构强度的角度考虑，喉镜主机的受力集中位置，也就是压舌片连接卡扣的根部，做了局部加厚处理，加厚区域的壁厚达到4mm，能够承受挑起会厌时最大15N的操作力不会出现断裂或塑性变形，壳体所有的转角位置都做了R2以上的圆角过渡，既避免了应力集中导致的结构开裂，也不会在临床操作中划伤操作人员或患者。整套结构没有冗余的装饰性设计，所有的外形特征都服务于实际操作需求，从手持施力的角度到充电对位的便利性，再到消毒清洁的可操作性，都贴合临床一线的实际使用场景，建模过程中所有配合面的公差都按照医用设备的装配要求做了预留，既保证装配后的结构稳定性，也满足批量生产时的注塑成型工艺要求，不会出现壁厚不均导致的注塑缩痕或装配错位问题。
