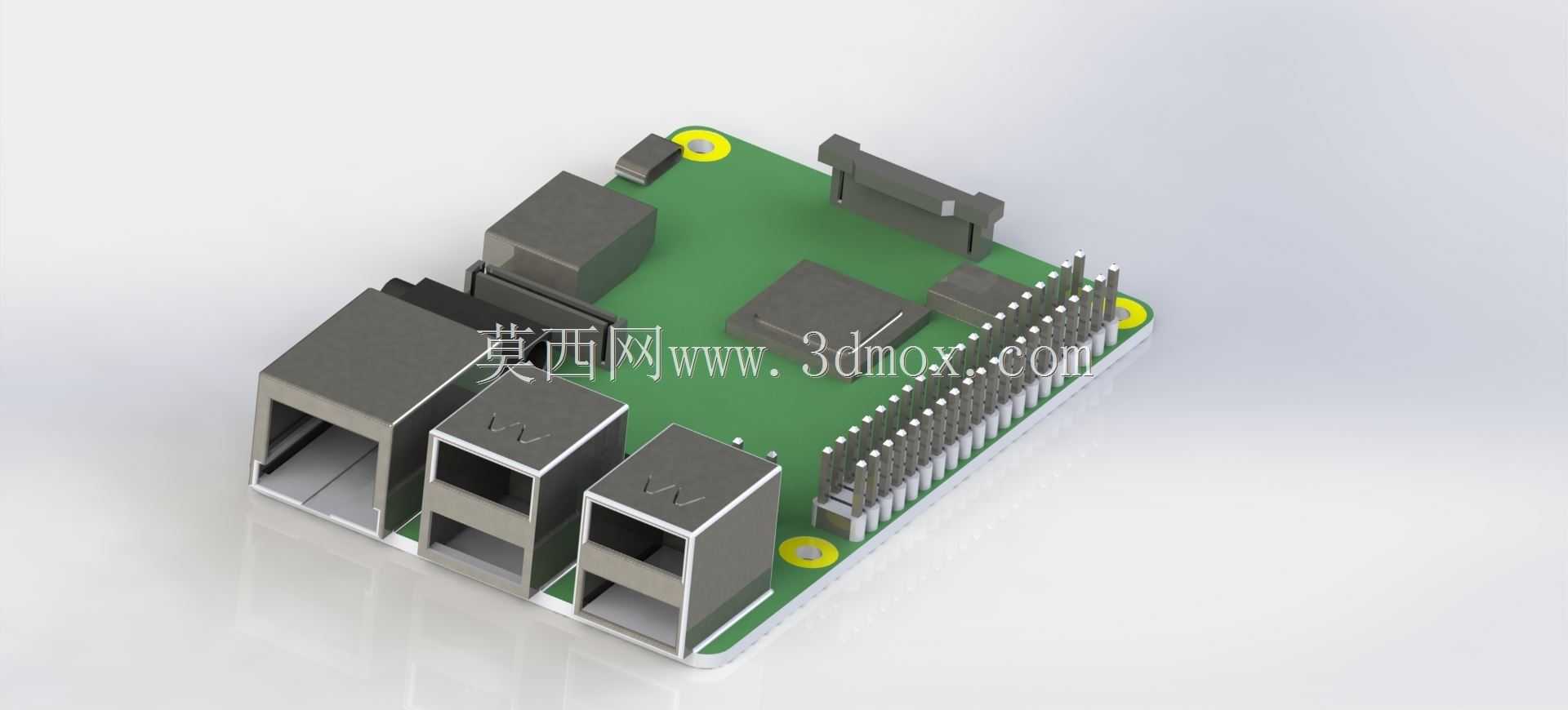

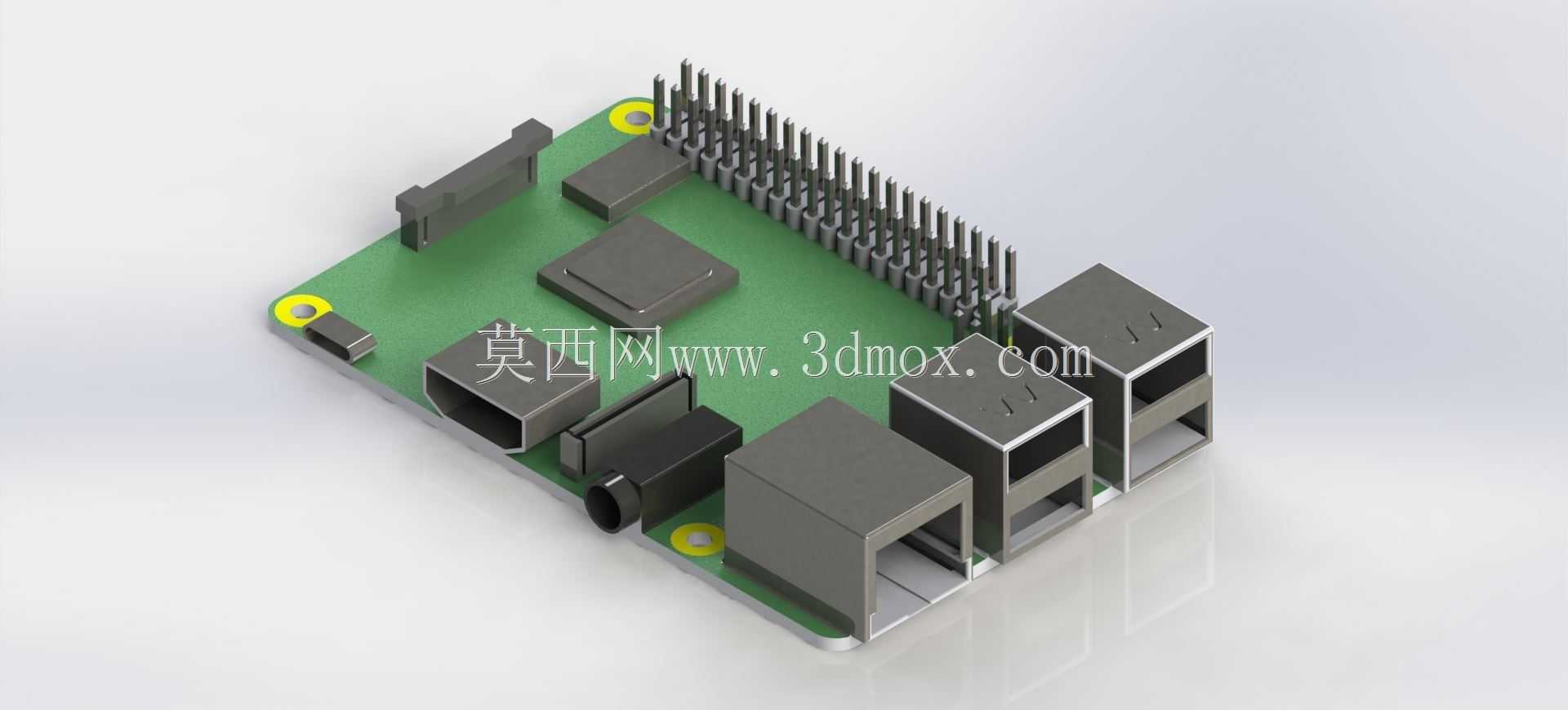

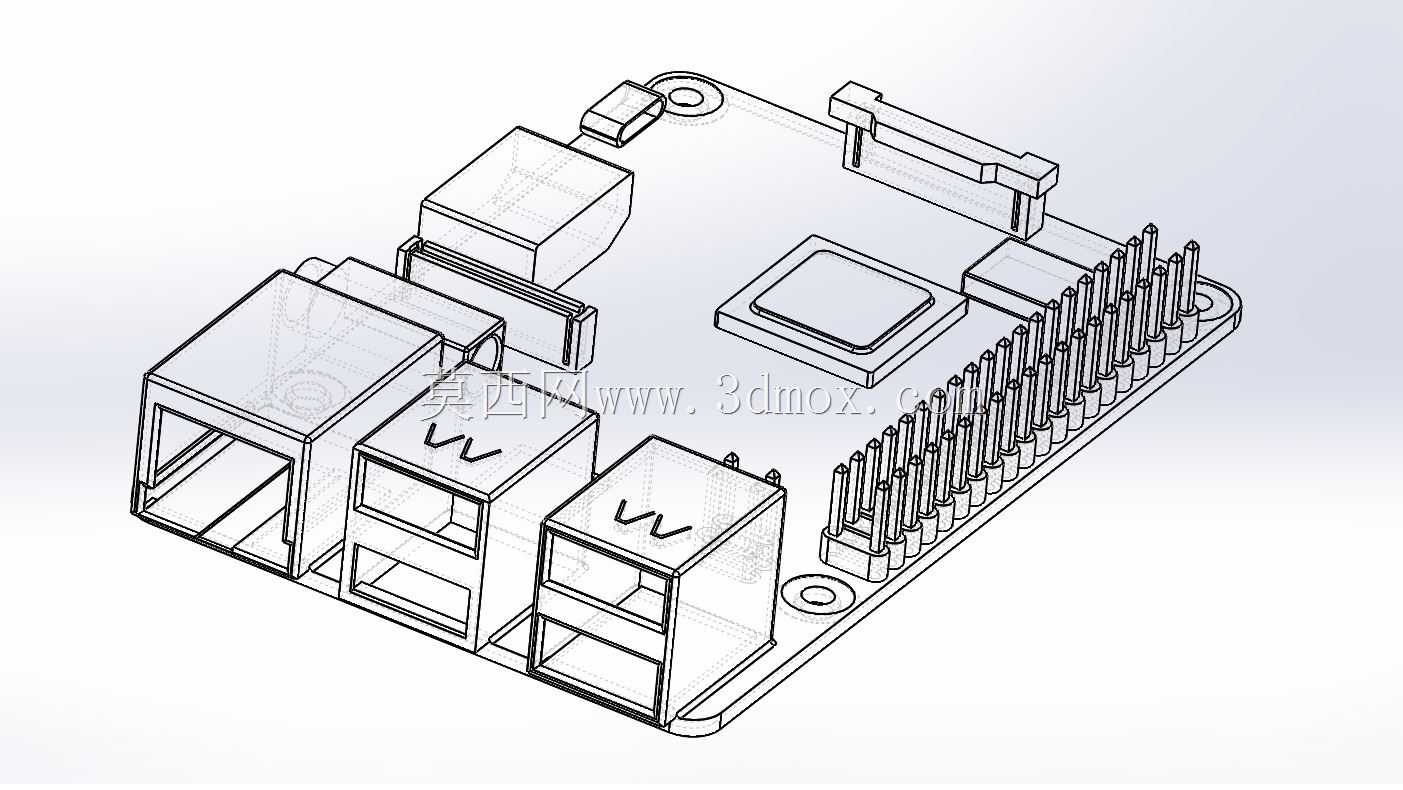

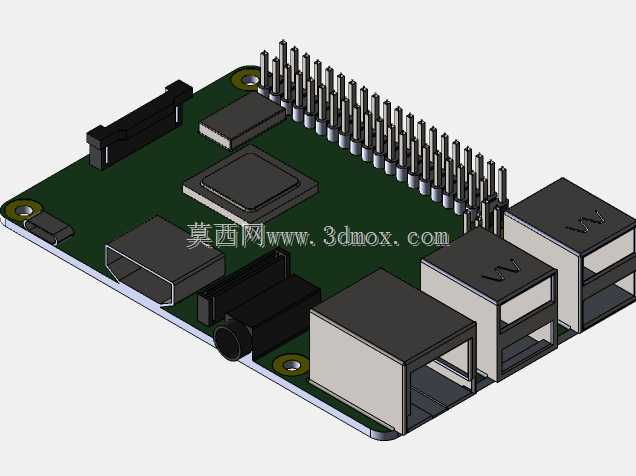

1.2GHz四核64位嵌入式开发板结构设计

　　在嵌入式硬件开发、智能终端原型验证、小型物联网节点搭建的场景中，这类集成四核64位处理器的单板计算机是核心硬件载体，区别于通用商用计算设备，它的设计完全围绕嵌入式场景的紧凑安装、低功耗运行、外设扩展需求展开。从结构设计层面看，整块板卡采用标准单板布局，PCB基材选用常规FR-4板材，板边做圆角处理避免安装时划手，四角预留金属化安装孔，孔位间距匹配通用嵌入式外壳的固定柱尺寸，安装时可直接通过M2.5铜柱固定在设备壳体内部，不需要额外定制转接支架，能大幅缩短原型设备的组装周期。

　　板载接口的布局经过实际装机验证，排针接口统一布置在板卡长边一侧，针脚采用标准2.54mm间距，既可以直接插装杜邦线做原型调试，也能匹配定制的扩展板实现垂直堆叠安装，堆叠后整体高度控制在20mm以内，不会占用过多设备内部的垂直空间。以太网、USB这类常用外接接口集中布置在板卡短边侧，接口端面与板边齐平，装机后接口刚好外露在设备壳体的开口位置，不需要额外延长线转接，能减少外接链路的信号损耗。电源输入接口选用通用DC圆口，位置靠近板卡边角，布线时将电源回路与高频信号回路做物理隔离，避免电源纹波对处理器、无线模块的信号造成干扰。

　　板载的WiFi、蓝牙模块采用板载陶瓷天线，天线区域在PCB布局时做了净空处理，周围不布置高频元器件和金属结构件，保证无线信号的收发效率，不需要额外外接天线就能满足10米范围内的稳定无线传输需求，适合小型智能家居节点、便携式数据采集终端这类对安装空间要求严苛的场景。处理器芯片布置在板卡中心区域，底部做大面积露铜散热焊盘，装机时可以直接贴合设备壳体的金属内壁实现被动散热，在满负载1.2GHz主频运行时，不需要额外加装散热风扇就能将核心温度控制在合理区间，减少设备的活动部件数量，提升长期运行的可靠性。存储芯片紧贴处理器布置，缩短高速信号的走线长度，减少信号反射和串扰，保证数据读写的稳定性。USB启动功能的硬件设计上，将USB接口的检测引脚直接接入处理器的启动配置引脚，上电时会自动检测USB接口是否接入烧录设备，不需要额外设置拨码开关，降低生产烧录和现场调试的操作复杂度。从安装边界来看，整块板卡的长宽尺寸匹配通用3.5寸嵌入式外壳的内部安装位，板上最高的元器件是排针和接口屏蔽壳，整体最高点距离PCB板面的高度不超过15mm，在结构设计时只要预留18mm的内部垂直空间就能完成安装，不会和壳体内的其他结构件产生干涉。

　　在工业数据采集终端的应用场景中，这类板卡可以直接通过排针外接传感器采集模块，通过USB接口外接数据存储设备，通过网口实现数据上传，板载的蓝牙功能可以对接现场的便携式调试终端，不需要额外扩展模块就能满足多数小型采集终端的硬件需求，结构设计上的标准化接口和安装孔位，能让硬件选型阶段直接匹配现有外壳结构，减少定制结构件的开模成本和开发周期。在教育类嵌入式开发场景中，标准排针接口可以兼容市面上多数通用扩展模块，学员不需要自行焊接接口就能完成各类外设实验，板载的无线功能可以直接做物联网相关的实验验证，紧凑的尺寸也适合集成到学生自制的各类智能小车、桌面机器人项目中。设计过程中对所有接口的插拔受力做了校核，网口、USB这类需要频繁插拔的接口，在PCB布局时增加了固定焊盘的数量，接口底部增加支撑结构，避免多次插拔后接口开焊脱落。板上的固定孔做了金属化处理并接地，安装时通过铜柱和设备壳体连接，能提升整体的抗静电能力，适合在工业现场的复杂电磁环境下稳定运行。
