带滚轮可折叠双工位物料承载撑架结构

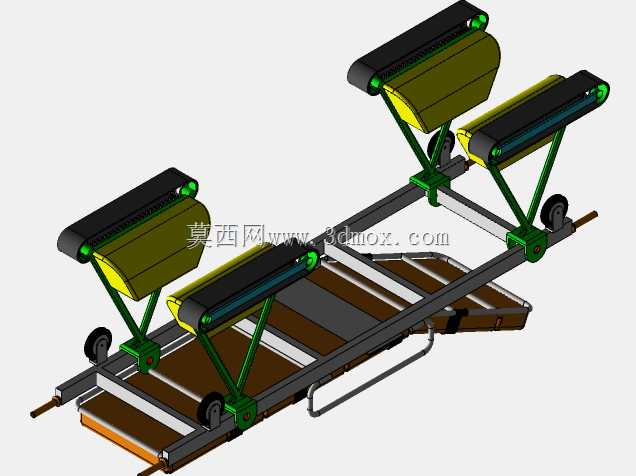

　　该撑架结构主要面向车间内工序间物料周转、线边工位临时承载、轻型工件装配辅助支撑场景设计，可适配多品种小批量生产模式下的柔性作业需求，解决传统固定式承载架占用空间大、转场移动不便、工位适配性差的实际问题。从结构组成来看，整体采用框架式底座搭配两组对称布置的可翻转支撑臂结构，底座主体采用矩形型材拼接成型，底部配置四个带刹车功能的万向脚轮，可在平整车间地面灵活推行，到位后踩下刹车即可实现位置固定，无需额外打膨胀螺栓固定安装，适配工位频繁调整的生产布局。底座上表面设置有防滑承载面板，面板边缘做倒角处理，避免工件转运过程中出现磕碰划伤，面板下方设置有横向加强筋，提升底座整体的抗弯承载能力，避免长期承载后出现底座变形问题。

　　两组支撑臂通过铰接座与底座连接，铰接位置配置耐磨衬套，减少反复翻转过程中的铰接磨损，延长结构使用寿命；支撑臂采用三角稳定结构设计，臂身采用异型管材焊接成型，上端设置有带缓冲垫层的承载托块，托块表面做防滑纹理处理，可避免支撑工件时出现打滑移位，托块与支撑臂之间采用螺栓连接，可根据实际承载工件的外形尺寸更换对应规格的托块，提升结构的适配范围。支撑臂与底座之间设置有可锁止的气弹簧辅助支撑结构，翻转支撑臂时气弹簧可提供助力，降低操作人员的操作力度，当支撑臂翻转到工作角度时，锁止机构自动卡合，可承受额定范围内的侧向载荷与垂直载荷，避免支撑过程中出现臂体意外回落的安全隐患；非工作状态下可将支撑臂向下翻转贴合到底座表面，大幅降低整体结构的占用空间，方便闲置时存放于工位边角或者工具柜旁，减少车间空间占用。

　　从安装边界来看，整体结构展开状态下的长度适配常规线边工位的摆放宽度，宽度方向不超出标准周转车的通行宽度，可直接随周转车一同通过车间内的标准通道，折叠状态下的高度低于普通工作台的台面高度，可直接推入工作台下方存放，无需额外预留专用存放区域。设计过程中充分考虑了人机工程学要求，支撑臂展开后的承载面高度适配操作人员站立作业的肘部高度，无需弯腰或者抬臂即可完成工件的取放操作，降低长期作业的疲劳强度；所有铰接位置均设置有润滑注油孔，可定期加注润滑脂维护，避免长期使用后出现铰接卡滞问题；所有外露的结构边缘均做倒圆角处理，去除焊接毛刺与锐边，避免操作人员作业过程中出现划伤风险。

　　该结构可单独作为线边承载架使用，也可搭配输送线作为工件中转的辅助支撑，还可根据实际使用需求在底座上加装工件定位块、物料盒挂架等附属配件，拓展其使用功能，适配不同行业的轻型工件装配、检测、周转环节的支撑需求，整体结构全部采用常用标准型材与标准件加工制作，加工工艺简单，制造成本可控，后期维护更换配件便捷，无需定制特殊加工件即可完成整机组装。
