杯型立体防护口罩结构三维设计

日常作业场景中，这类杯型立体防护结构的使用覆盖了多类存在呼吸危害的工况，从工矿企业的粉尘作业工位，到医疗场景的病原防护区域，再到日常公共环境下的颗粒物阻隔需求，这类结构的防护用品都承担着核心的呼吸防护作用。不同于平面折叠式的防护结构，杯型的立体构型在设计阶段首先要考虑的是佩戴后的面部贴合边界，整个罩体的外轮廓需要匹配多数成年人的面部曲面特征，从鼻梁处的凸起过渡到下颌位置的收弧，每一段曲面的曲率都经过反复调整，避免佩戴时出现局部压痕过大或者密封间隙超标的问题。

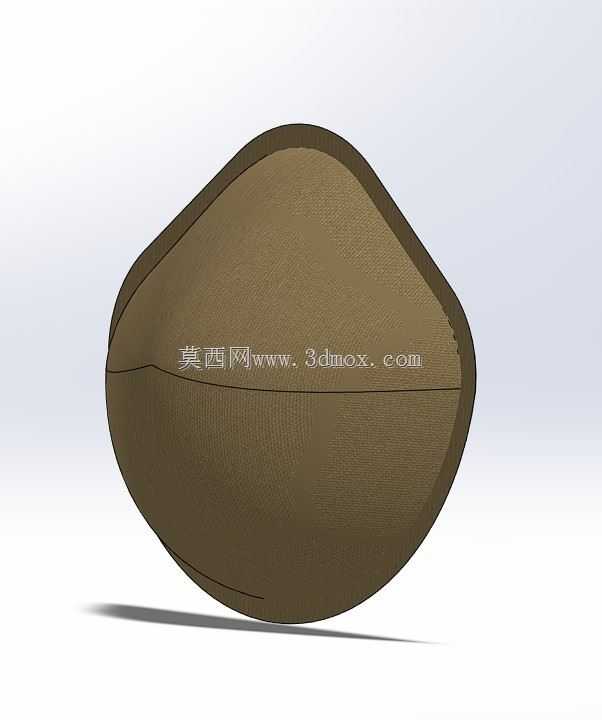

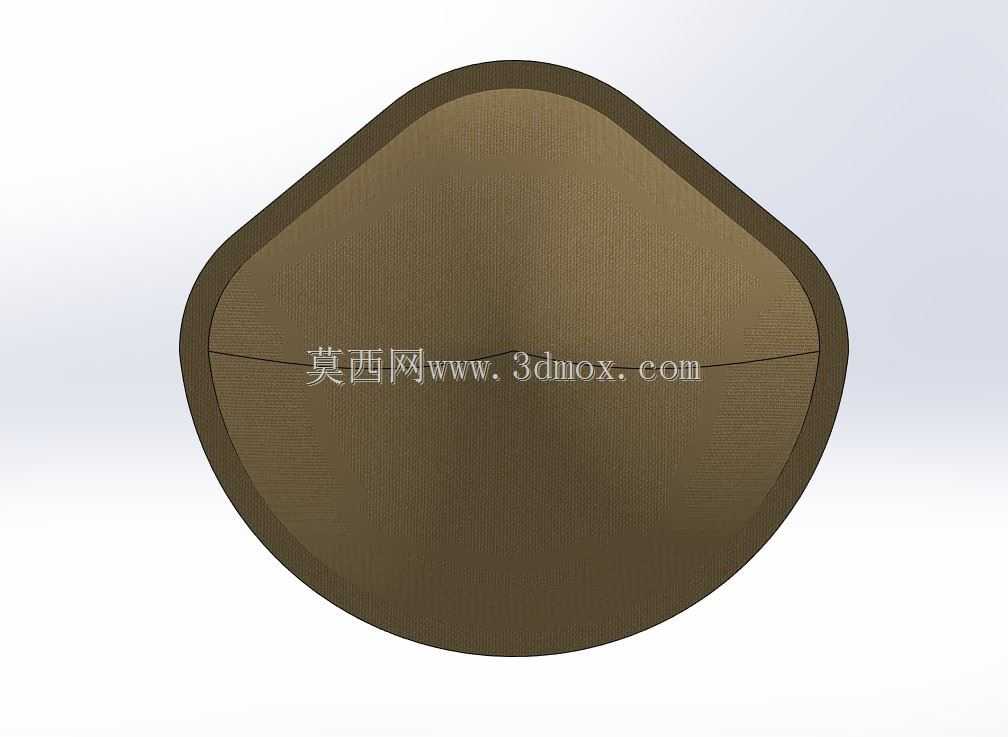

从结构功能层面来看，整个罩体采用的是拱起的立体成型结构，这种构型首先保证了佩戴时口鼻位置有足够的预留空间，不会出现罩体贴附口鼻造成呼吸不畅的问题，同时拱形结构本身具备更好的结构强度，在呼吸过程中罩体受到内外压差作用时不会出现过度形变，避免结构塌陷接触面部影响佩戴舒适度。罩体的边缘做了一圈加厚的贴合边设计，这部分结构在实际使用中会配合密封海绵条使用，建模时特意预留了1.2mm的安装槽位，能够适配市面上常规尺寸的密封胶条，保证胶条安装后不会出现移位脱落的问题，同时边缘的弧度完全贴合人体面部的骨性标志轮廓，从颧骨两侧到下颌下缘的过渡曲线，参考了成年人面部尺寸的百分位数据，能够覆盖90%以上成年使用者的面部贴合需求。

设计过程中，罩体的曲面构建没有采用简单的旋转成型方式，而是通过多组截面曲线放样生成，鼻梁位置的曲面做了局部的内收调整，能够适配鼻梁压条的安装，预留的压条安装槽宽度为5mm，深度0.8mm，既可以容纳内置的金属可塑性压条，也不会因为槽位过深造成罩体局部结构强度不足。罩体整体的壁厚控制在1.5mm，这个厚度既能够保证罩体成型后的挺括度，在正常挤压松开后能够快速恢复原有形状，也不会因为壁厚过大造成整体重量超标，长时间佩戴不会给面部造成额外的负重压力。

从实际使用的场景适配来看，这类结构的防护用品除了基础的颗粒物阻隔功能，在结构设计上还考虑了和其他防护装备的兼容性，罩体两侧的挂点位置做了局部的加厚处理，挂点的开孔尺寸为4mm，能够适配常规的弹性耳挂或者头戴式绑带，挂点的位置经过力学模拟验证，佩戴时绑带的拉力能够均匀分布在罩体边缘，不会出现局部拉力过大造成密封边翘起的问题。同时罩体的整体外轮廓尺寸控制在横向145mm、纵向125mm的范围内，这个尺寸既能够保证足够的呼吸防护覆盖面积，也不会因为尺寸过大影响和护目镜、防护面屏等其他装备的配合使用，避免出现佩戴护目镜时罩体上缘挤压护目镜造成密封失效的问题。

建模过程中，特意对罩体表面的曲面做了顺滑处理，没有尖锐的棱角结构，避免生产过程中出现应力集中造成成型后局部开裂的问题，同时曲面的顺滑度也能够保证滤材在热压成型时能够均匀延展，不会出现局部滤材拉伸过度过滤效率下降的问题。罩体下缘的弧度做了专门的优化，针对下颌位置的活动特征做了余量设计，佩戴者说话或者做小幅面部动作时，罩体下缘依然能够保持和下颌皮肤的贴合，不会因为面部动作出现密封间隙。

在结构强度的验证层面，整个罩体的拱形结构能够承受15kPa的外部压力而不出现永久性形变，满足日常使用中可能出现的挤压、触碰场景的使用需求，同时罩体表面的弧度设计能够让呼吸产生的水汽顺着曲面流向罩体下缘，不会在罩体内部积聚造成滤材浸湿影响过滤效果。不同于平面结构的防护用品，这种立体杯型结构的呼吸阻力更低，因为整个滤材的有效过滤面积比同尺寸平面结构大30%左右，在相同过滤效率的前提下，能够降低使用者的呼吸负荷，适合长时间佩戴使用。

从生产适配的角度来看，整个模型的曲面拆分完全适配现有的热压成型工艺，罩体的分型面设置在边缘贴合边的位置，没有倒扣结构，模具设计时可以直接采用简单的开合模结构，不需要额外的抽芯机构，能够有效降低生产环节的模具成本，同时成型后的脱模斜度控制在3度以上，能够保证生产过程中顺利脱模，不会出现产品粘模造成的外观缺陷。
