立式实验室小型混匀搅拌装置结构

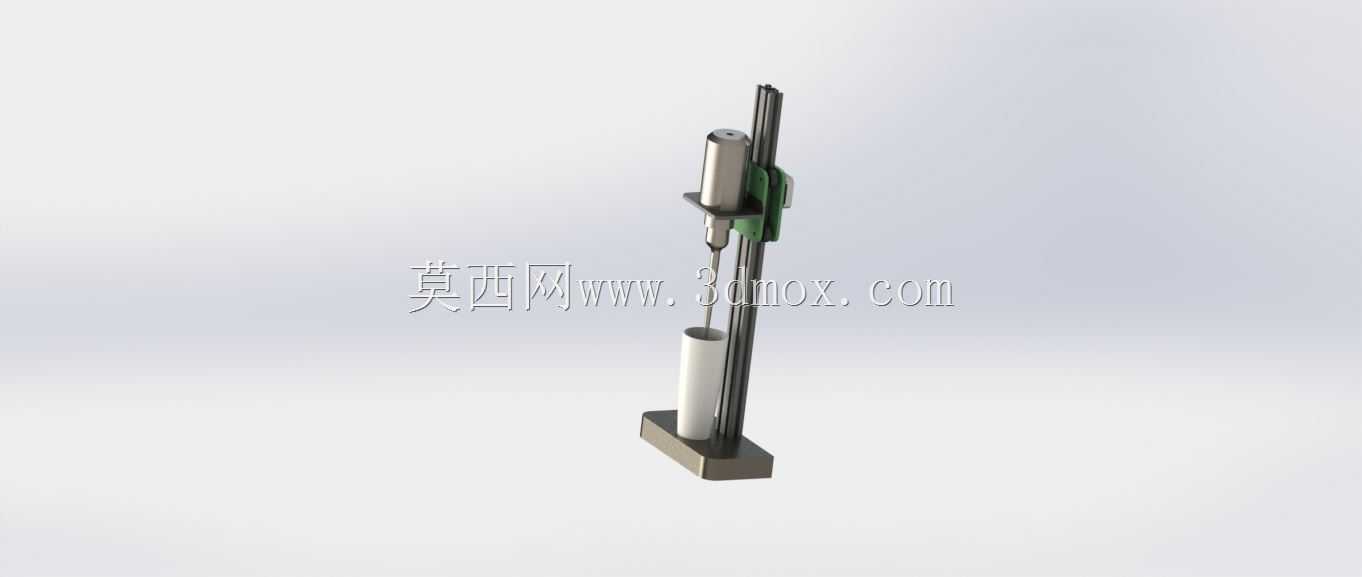

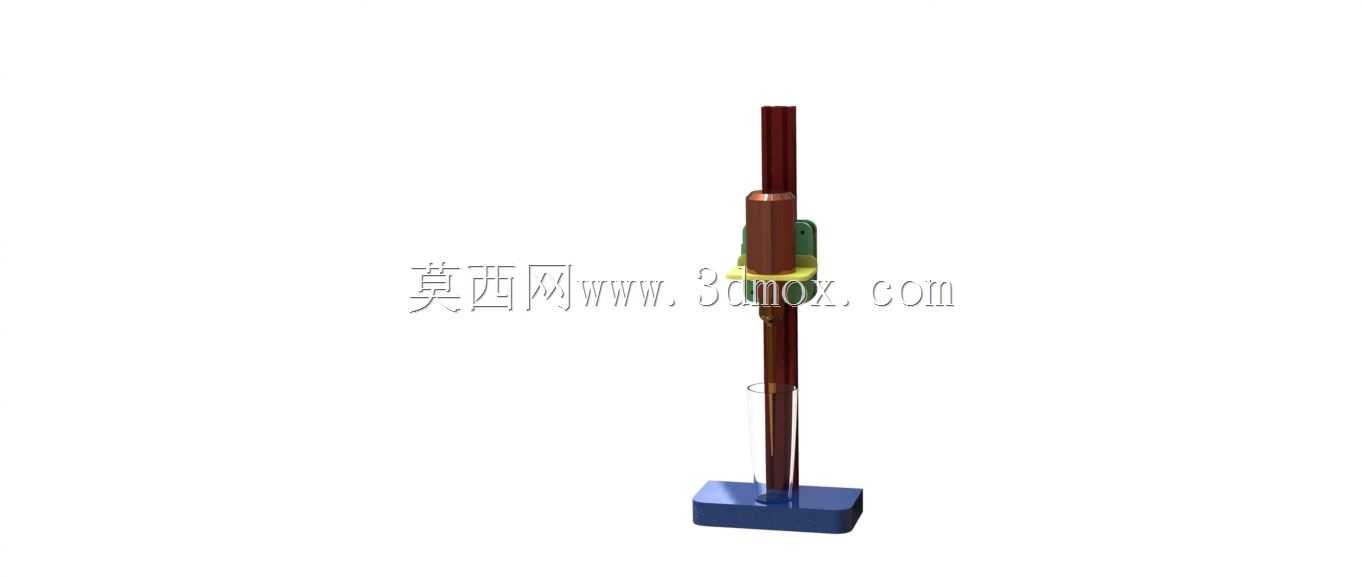

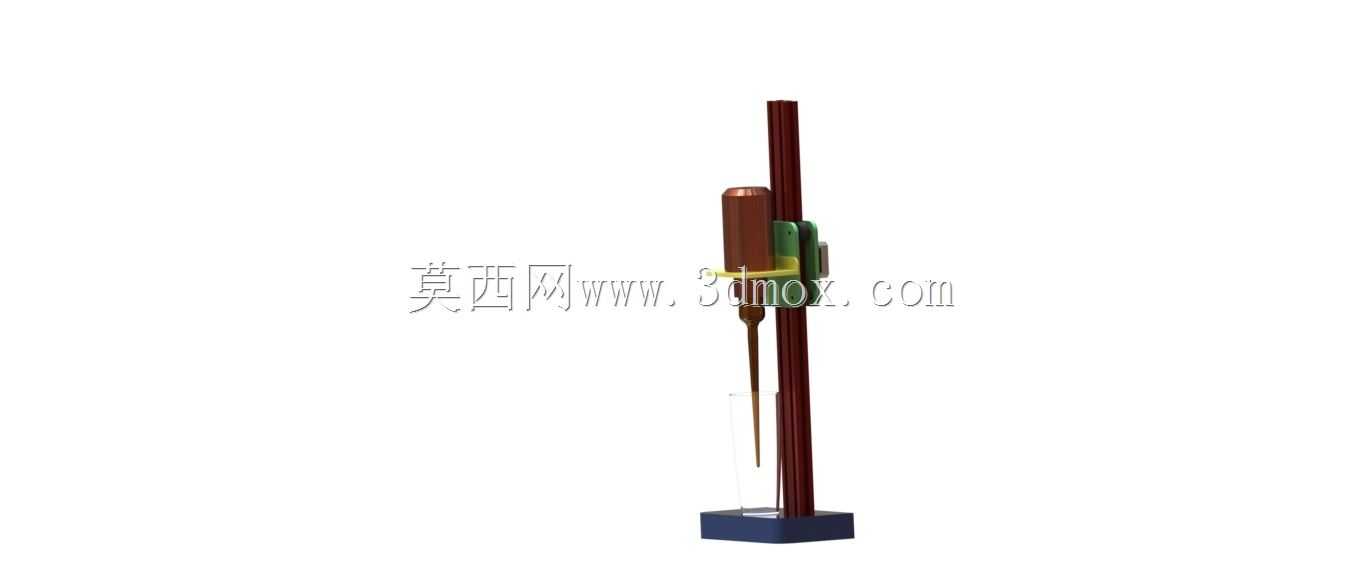

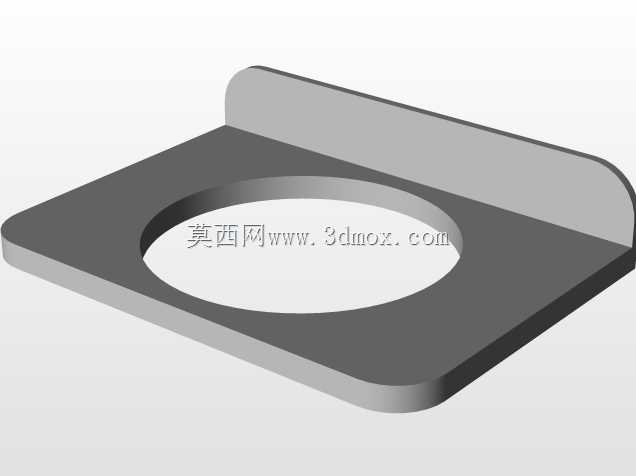

　　在理化分析、生物试样制备、小剂量试剂调配的实验场景中，这类立式小型混匀装置是前处理环节的常用器具，区别于工业级大容量混合设备，它的核心定位是处理毫升级的小体积样本，避免大设备带来的样本残留、混匀力度不可控的问题，适配试管、小容量锥形瓶等常规实验容器的混匀作业，在高校化学实验室、药企研发质检室、环境监测站的样本前处理工位都有广泛应用。从结构设计逻辑来看，这款装置采用立式长轴布局，底部设置方形配重底座，核心目的是降低整机重心，在搅拌轴高速运转时抵消径向振动，保证放置在实验台面上不会出现滑移、倾覆的情况，底座的平面度设计要求较高，与实验台接触面的平面度公差控制在0.1mm以内，保证放置时的贴合度，不需要额外的固定夹具就能稳定作业。

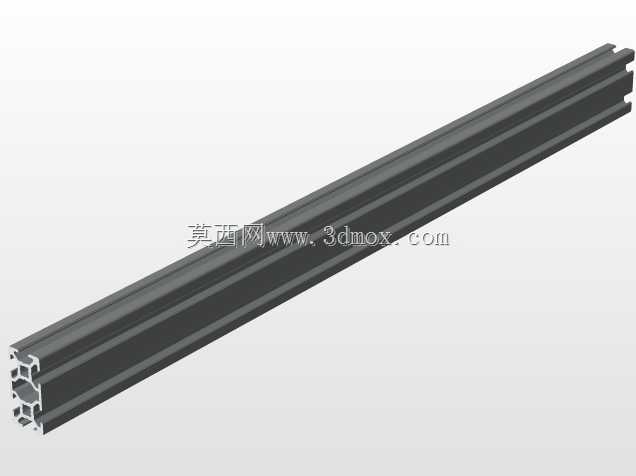

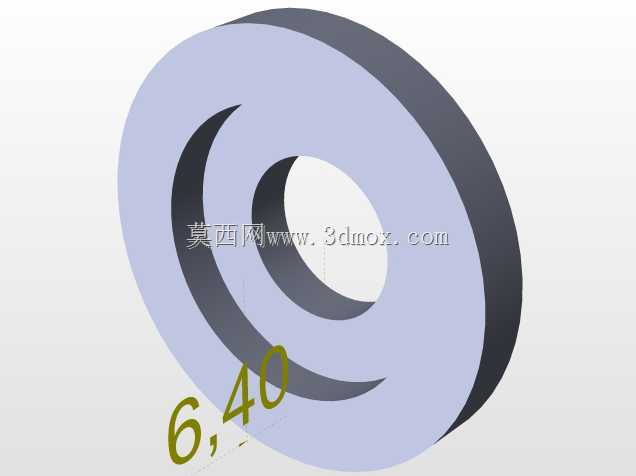

　　长轴结构的设计是为了适配不同高度的实验容器，轴身采用分段式设计，下部的搅拌端可以根据容器深度调整伸出长度，中部的握持固定段做了防滑包覆处理，方便实验人员手持操作或者固定在支架上使用，上部的动力传动段做了密封处理，避免试剂飞溅进入动力腔造成部件腐蚀。装置中部的限位环结构，是用来控制搅拌头伸入容器的深度，避免搅拌头触碰容器底部造成玻璃容器破损，限位环的位置可以沿轴身上下滑动调整，锁紧后能固定位置，适配不同高度的容器使用场景。

　　搅拌端的桨叶采用小直径偏心设计，运转时能在小容器内形成紊流，不会因为桨叶过大击打容器壁，同时能让小体积的试剂在短时间内完成混匀，不会出现分层、沉淀残留的情况，针对不同粘度的试剂，还可以更换不同形式的搅拌头，这款模型的结构预留了快拆接口，不需要额外工具就能完成搅拌头的更换。从安装边界来看，这款装置的底座尺寸控制在100mm见方以内，整机直立高度在350mm左右，占用实验台的空间极小，即使在拥挤的通风橱内也能放置使用，整机重量控制在1kg以内，方便实验人员在不同工位之间转移使用，不需要固定安装，插电或者搭载便携电源就能作业。

　　设计过程中重点考虑了实验场景的防腐蚀需求，与试剂可能接触的轴身、搅拌头部分都采用耐酸碱的材质，外层做了钝化处理，避免长期接触化学试剂出现锈蚀、污染样本的问题，动力部分的外壳做了圆角处理，没有尖锐棱角，避免实验过程中剐蹭操作人员或者碰碎玻璃器皿。在实际使用中，这款装置可以替代传统的手动摇匀作业，对于需要均匀分散的微量样本、需要长时间持续搅拌的反应体系，能提供稳定的混匀力度，避免手动摇匀带来的力度不均、样本洒漏、混匀时间不一致的问题，保证实验结果的平行性。结构设计上没有冗余的部件，所有的连接位置都做了密封处理，日常清洁时可以直接用酒精擦拭表面，不会有试剂残留的卫生死角，适合实验室严格的清洁要求。轴身的同轴度公差控制在0.05mm以内，高速运转时的径向跳动量极小，不会因为轴的偏摆造成搅拌不稳、噪音过大的问题，长期使用也不会出现轴件磨损松动的情况。
