超声波焊接设备滚压式压合滚轮结构

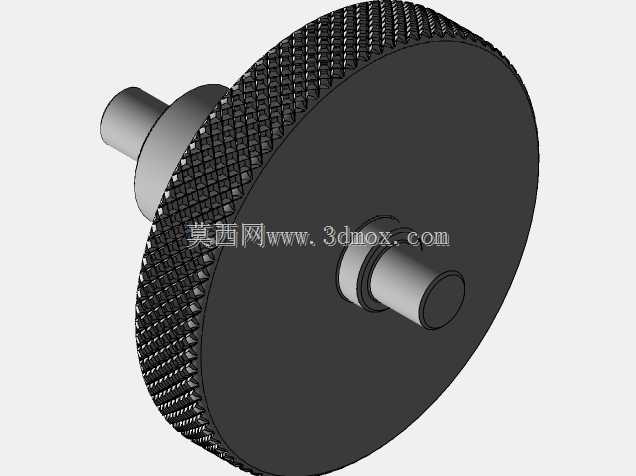

　　该滚轮结构主要应用于连续式超声波焊接设备的压合作业工位，适配薄型柔性片材的连续滚焊工序，常见于食品包装封口、防水膜材拼接、弹性带材复合等生产场景，区别于传统平面固定式压头，滚压式结构可配合设备走料速度实现无停顿连续作业，避免片材停顿产生的焊痕过深、局部熔穿问题。从结构功能来看，滚轮主体采用大直径轮盘设计，轮面加工有菱形网纹滚花，滚花深度控制在0.2-0.3mm区间，既可以增加轮面与待焊材料的摩擦力，防止走料过程中材料打滑偏移，又能避免光面滚轮压合时出现的材料表面压痕、反光印问题，保证焊后材料外观平整。

　　轮体两侧伸出的同轴轴颈为安装定位结构，轴颈直径与设备安装座的轴承内孔匹配，安装时轴颈与轴承内圈过盈配合，保证滚轮转动时的同轴度，径向跳动量控制在0.05mm以内，避免滚压过程中压力不均导致的虚焊、过焊缺陷。设计过程中优先考虑了轮体的动平衡性能，大直径轮盘采用等厚结构设计，材质选用45号钢调质处理，表面淬火硬度达到HRC40-45，兼顾耐磨性与结构强度，轴颈与轮盘为一体加工成型，避免装配式结构存在的连接间隙，长期高速运转下不会出现轮盘松动、偏心问题。

　　安装边界方面，轮盘总厚度根据常用焊道宽度设计，轴颈伸出长度适配常规超声波焊接机头的安装座尺寸，安装时需保证滚轮轴线与超声波焊头的工作面平行，平行度公差不超过0.02mm/100mm，滚轮与焊头之间的间隙根据待焊材料厚度调整，间隙值比材料总厚度小0.1-0.15mm，保证滚压过程中材料始终贴合焊头工作面，超声波能量可以有效传导至焊接界面。实际生产使用中，该滚轮可适配走料速度0.5-5m/min的连续焊接工况，网纹轮面的摩擦力可适配PP、PE、PVC等多种热塑性片材以及带胶层的复合膜材，不会出现粘料问题，轴颈部位预留有润滑脂加注通道，定期加注锂基脂可保证轴承长期运转无卡滞，轮面滚花磨损后可直接拆卸更换滚轮，无需调整整个机头的安装位置，降低设备维护的停机时间。

　　不同于普通输送滚轮，该压合滚轮的轮面圆柱度要求更高，加工时需采用外圆磨床精磨轮面，保证整个轮面的圆柱度公差在0.03mm以内，避免滚压过程中局部压力不足导致的焊道强度不一致问题，轮盘边缘做了0.5mm的倒角处理，防止尖锐边缘刮伤待焊材料表面，尤其适配薄型弹性膜材的焊接作业，不会出现材料边缘被勾扯破损的情况。
