双安装座带加强筋五轴连接支架结构

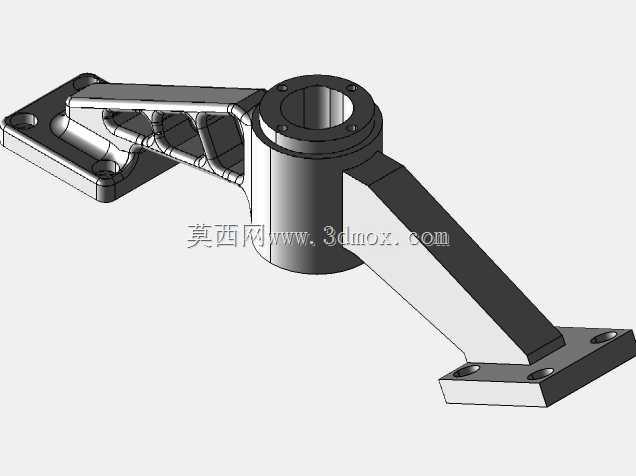

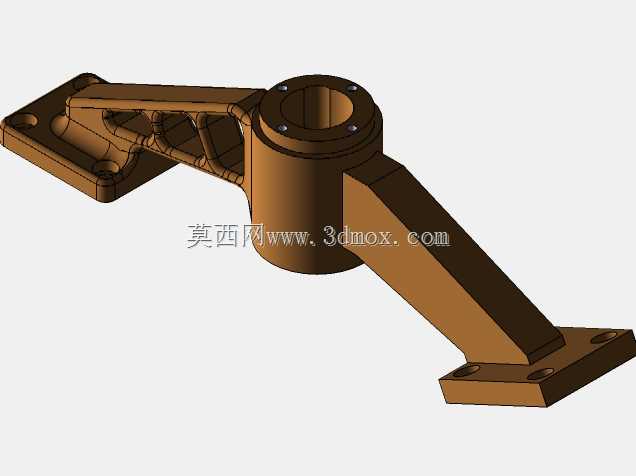

　　这款双端安装的支撑连接构件，常见于多轴联动加工设备的执行端连接部位，也可在自动化产线的工位姿态调整模组中作为承载转接件使用，核心作用是在两个固定安装平面之间建立刚性连接通路，同时为中间的回转支承部件提供稳定的安装基准，保障回转部件在承受切削载荷或者工位切换的动态载荷时，不会出现连接部位的形变偏移。从结构布局来看，构件两端均采用带沉头孔的方形法兰安装面，每个安装面设置两个定位安装孔，孔位做了沉头处理，能够让内六角螺栓安装后端面保持齐平，不会突出安装面干涉周边部件的运动轨迹，两端安装面的朝向存在固定夹角，适配设备内部非平行安装面之间的转接需求，避免额外增加转接垫块带来的累计装配误差。

　　中间的回转安装位采用带法兰凸台的通孔结构，通孔内壁预留了足够的轴承配合面长度，法兰端面上均匀分布的螺纹孔用于固定轴承端盖或者回转驱动件的连接法兰，凸台的高度经过核算，能够保证安装后的轴承外圈不会与两侧的支撑臂发生摩擦，同时给密封件的安装预留了足够的轴向空间。连接两端安装座与中间回转座的支撑臂采用了变截面的设计，靠近回转座的部位截面厚度更大，向两端安装座延伸时逐步过渡收窄，同时在支撑臂的内侧设置了三角形加强筋结构，筋板的厚度根据受力仿真的应力分布做了差异化调整，应力集中的转角部位筋板厚度更大，低应力区域适当减薄，在保证整体结构刚性的前提下尽可能降低构件的自重，减少设备运动过程中的惯性负载。

　　设计过程中首先需要明确两端安装面的相对位置尺寸，包括两个安装面的中心距、安装面之间的夹角、安装孔的孔位坐标，这些尺寸需要匹配设备上对应的安装基准，避免出现装配干涉；其次要核算中间回转安装位的承载能力，根据实际工况下的径向载荷、轴向载荷以及倾覆力矩，确定回转通孔的直径、法兰凸台的厚度以及支撑臂的截面尺寸，通过有限元仿真对受力较大的转角部位做圆角过渡处理，减少应力集中带来的断裂风险。

　　安装边界方面，两端方形法兰的外形尺寸需要小于设备上对应的安装避让空间，安装孔的中心距要与设备基座、执行端的孔位完全一致，沉头孔的深度要匹配所选螺栓的头部高度，保证螺栓锁紧后不会突出安装面；中间回转座的外圆直径要预留足够的操作空间，方便后续轴承、密封件的拆装维护，支撑臂外侧的轮廓要做倒钝处理，避免装配过程中划伤操作人员或者周边的管线。在实际应用场景中，这类构件如果用于五轴加工设备的摆头连接部位，需要承受铣削过程中的交变切削载荷，因此对结构的抗振性能有较高要求，设计时会适当提高支撑臂的刚性，减少切削过程中的震颤，保障加工表面质量；如果用于自动化产线的翻转工位转接，载荷以静态承载和低速翻转的惯性载荷为主，则可以在满足刚性要求的前提下进一步优化壁厚，降低构件自重，提升工位翻转的响应速度。构件的所有棱边都做了圆角处理，除了减少应力集中之外，也能避免热处理过程中出现尖角开裂的问题，安装面的平面度、回转通孔的圆柱度以及安装孔的位置度都有明确的形位公差要求，保障装配后的配合精度，不会因为安装偏差导致回转部件出现卡滞或者异常磨损的问题。
