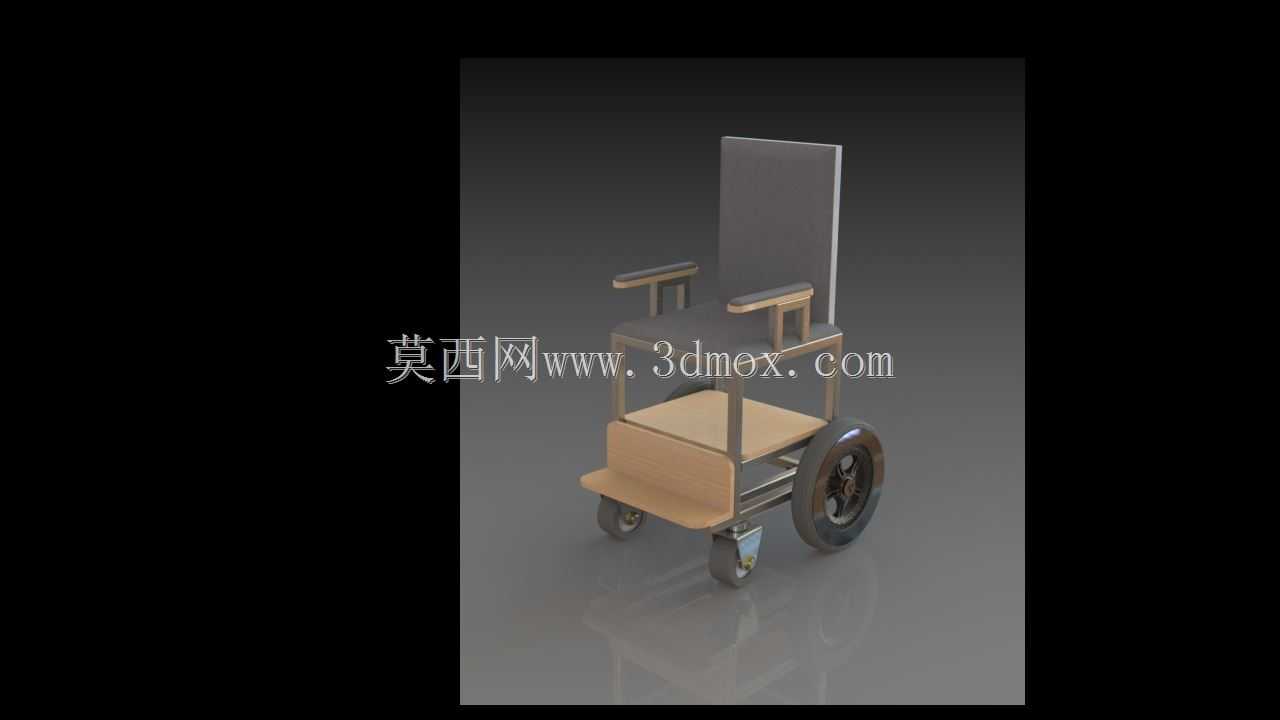

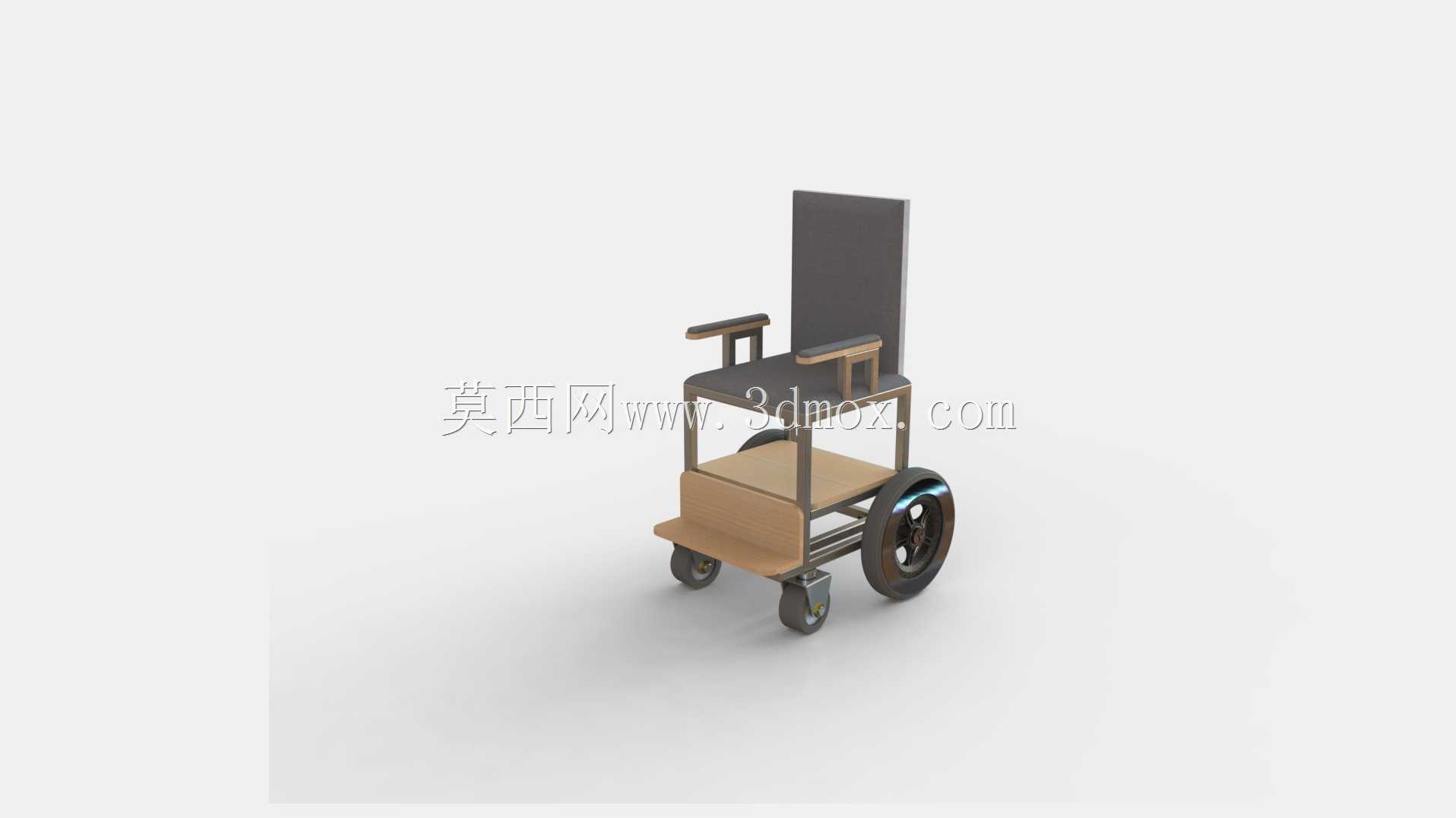

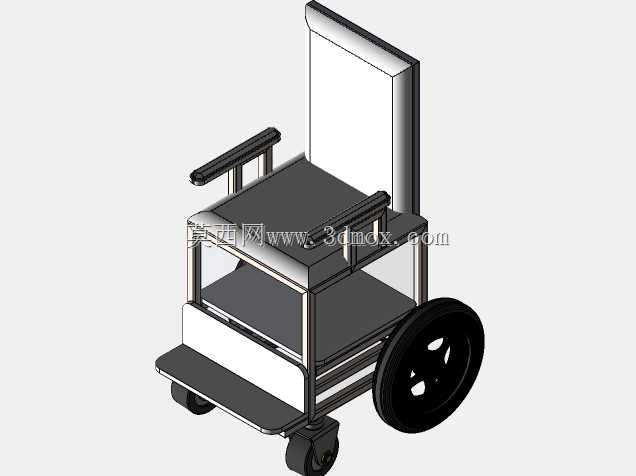

简约结构手动代步轮椅三维设计

　　这款手动代步轮椅的结构设计，核心围绕日常室内移动、短距离户外通行的使用场景展开，适配行动不便人群的自主出行、陪护人员推行两类使用需求，整体结构没有冗余的复杂传动部件，所有受力构件的排布都优先考虑日常使用的稳定性与维护便捷性。从实际使用场景来看，这类轮椅常应用于家庭日常起居移动、社区短距离出行、医疗机构内转运检查等场景，设计时首先要平衡整体自重与结构强度的关系，主体框架采用弯折成型的金属管材拼接，坐面支撑区域做了下沉式的承托结构，避免使用者长时间乘坐出现局部受压不适的问题，靠背采用直立式的支撑形态，靠背的倾斜角度经过反复校核，既能够给腰背部提供足够的支撑力，又不会因为过度后倾影响使用者观察前方路况、操作手轮的便利性。

　　扶手部分做了水平延伸的平整支撑面，高度刚好适配使用者自然垂臂放置手肘的位置，前端没有突出的尖锐棱角，避免使用者靠近桌面、操作台时出现磕碰。脚踏区域采用了分层式的平板支撑结构，脚踏板的高度预留了足够的脚部放置空间，边缘做了向上的翻边，防止推行过程中脚部滑落，同时脚踏支撑结构与主框架的连接位置做了加强处理，能够承受使用者上下轮椅时的瞬时踩踏载荷。行走轮组采用了大小轮搭配的布局，后侧大轮为手动驱动轮，轮圈外侧设置了方便手部抓握施力的手轮圈，轮体的转动阻尼经过调校，既能够保证推行时的顺畅度，又不会因为阻尼过小出现溜坡的风险；前侧为小尺寸的万向转向轮，转向轴的倾角做了优化，在小半径转向、过地面小障碍时不会出现卡滞，轮组的安装位置经过反复调整，保证整体重心落在前后轮的支撑区间内，即使使用者前倾取物、后轮单轮过坎时也不会出现倾翻的风险。

　　设计过程中，所有构件的安装边界都做了干涉校核，扶手、脚踏、轮组与主框架的连接位置都预留了标准件的安装操作空间，后期维护更换易损件时不需要拆解整体主框架，仅需要拆卸对应位置的紧固件即可完成更换。坐面与靠背的支撑面采用了平整的硬质基底，后续可以根据使用需求加装软垫，不会因为基底变形影响乘坐姿态。整体外形尺寸控制在常规室内门洞可通行的宽度范围内，长度方向预留了后轮转动、前轮转向的足够空间，在狭窄的走廊、电梯内也能够完成小半径转向操作，不会因为尺寸过大影响通行便利性。主框架的管材连接处采用了平滑的过渡结构，没有突出的焊接毛刺与尖锐边角，所有外露的紧固件端头都做了沉头处理，避免使用过程中勾挂衣物、划伤皮肤。

　　从结构受力的角度来看，主框架的受力路径从坐面支撑区域分散到两侧的侧架，再传递到前后轮的安装轴位置，管材的壁厚选择经过载荷校核，能够满足常规体重使用者的日常使用需求，不会出现长期使用后的框架变形问题。手轮圈与后轮的连接采用了多点固定的方式，施力转动时不会出现轮圈变形、松动的问题，万向轮的转向支架采用了加厚的板材冲压成型，能够承受日常过坎时的冲击载荷，不会因为长期冲击出现转向卡滞、支架断裂的问题。
