12伏小型直流驱动电机精确结构设计

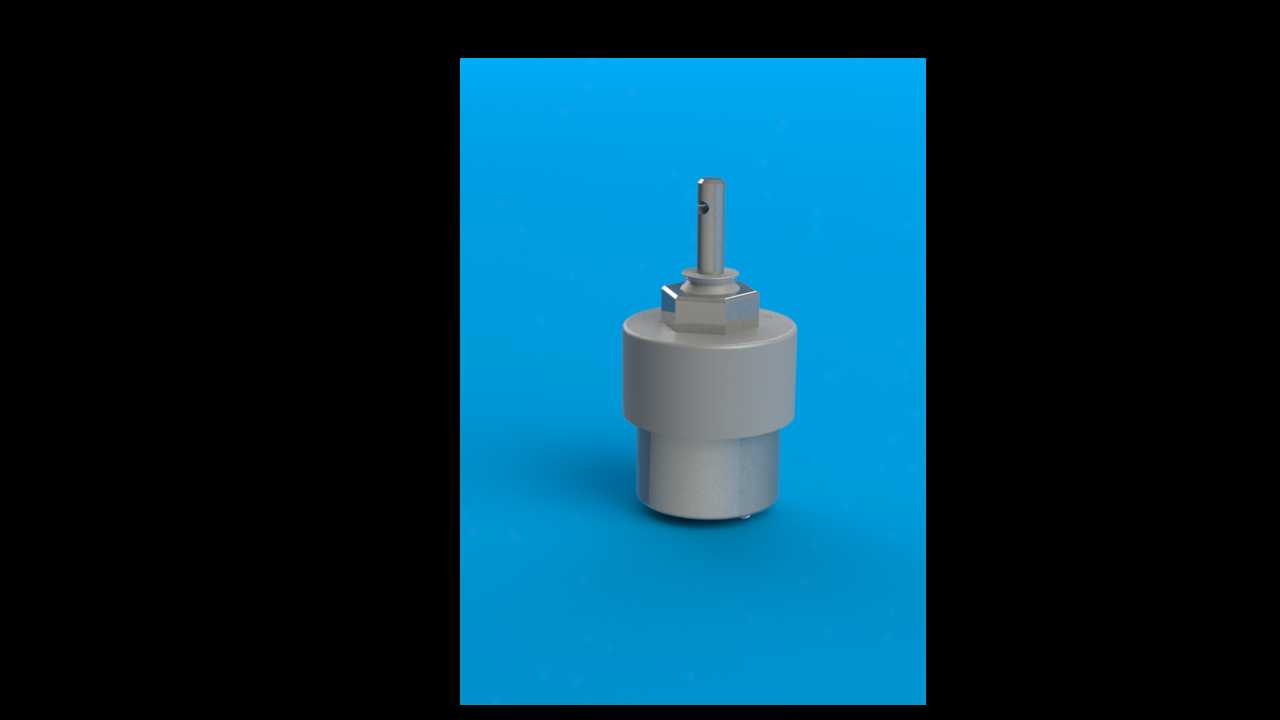

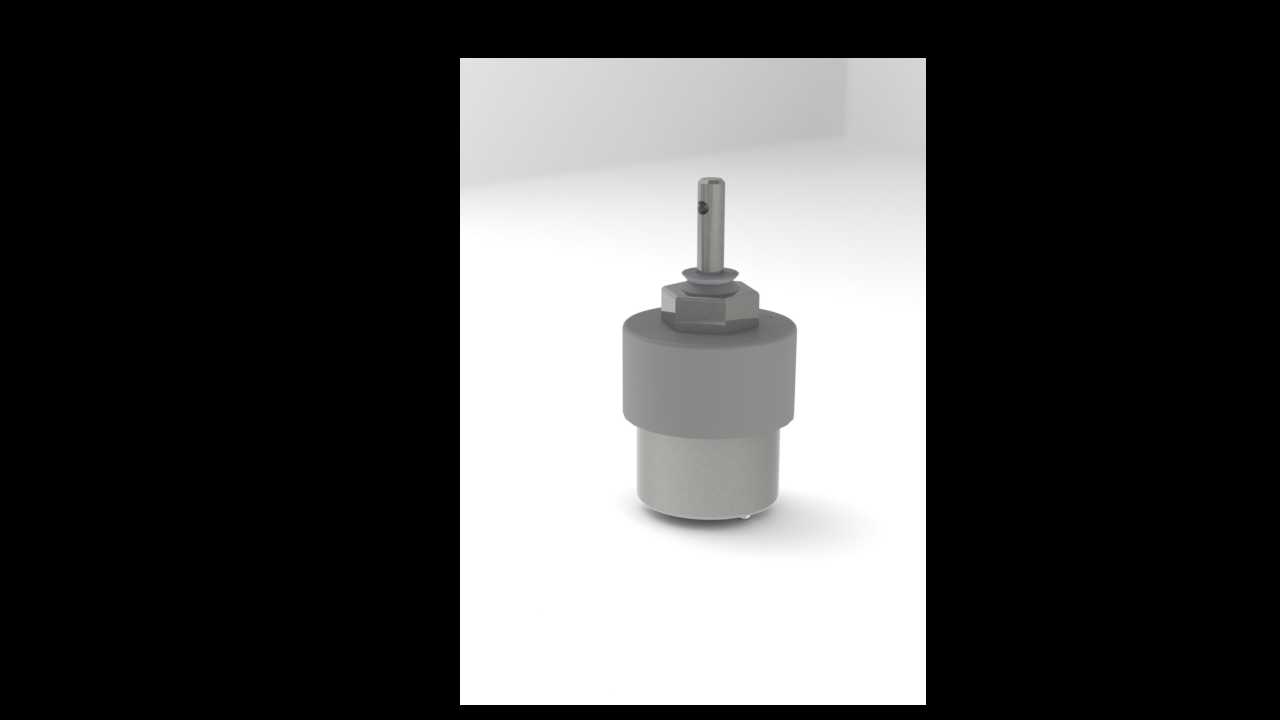

在小型自动化执行机构、便携电动工具、车载辅助电控单元、民用小型机电产品的设计开发环节中，12V直流驱动电机是应用频次极高的动力输出部件，这类低压直流电机凭借适配车载供电、便携储能电源的电压特性，在低转速大扭矩输出的小型传动场景中，承担着核心动力转换的作用。这款12伏直流电机的三维结构设计，完全围绕实际装机的安装适配需求展开，整体采用圆柱式主体结构，主体外壳分为上下两段式同轴布局，下段为定子与绕组的封装腔体，上段为输出轴的安装定位段，输出轴端配套设计了六角锁紧安装位，可直接适配常规的法兰式安装固定需求，无需额外设计转接定位结构。从实际装机的边界条件来看，设计阶段充分考虑了狭小安装空间的适配性，主体圆柱外径控制在小尺寸机电产品的常规安装孔径范围内，输出轴的伸出长度、轴径尺寸均匹配小型齿轮传动、带轮传动的常规连接规格，轴端的扁位定位结构可直接与传动件配合，避免传动过程中出现打滑空转的问题。在功能特性层面，这款低压直流电机可直接适配12V直流供电回路，无需额外配置升压降压模块，在车载辅助装置、桌面小型自动化设备、家用小型电动器具的设计中，可直接接入控制回路完成动力输出，结构上的密封式外壳设计可适配常规工况下的防尘需求，满足多数民用及工业辅助场景的使用要求。设计过程中，所有结构尺寸均按照实际量产电机的实物测绘参数完成建模，各段壳体的同轴度、输出轴与主体的垂直度公差均按照常规小功率电机的行业通用标准设定，安装位的螺纹规格、锁紧结构尺寸完全匹配通用的电机安装支架参数，结构设计人员在进行整机装配设计时，可直接调用该模型完成安装位的干涉检查、传动链路的配合校验，无需反复核对实物样品的安装尺寸，可有效缩短小型机电产品的开发周期，减少样机试制阶段的安装适配问题。在传动匹配设计中，该模型的输出轴中心高度、主体安装端面的平面度参数，可直接适配直齿轮、同步带轮的安装定位要求，设计人员可根据实际输出扭矩需求匹配对应的传动比，无需对电机主体结构进行二次修改，即可完成整套动力单元的布局设计。
