三旋翼物资运输无人机结构设计

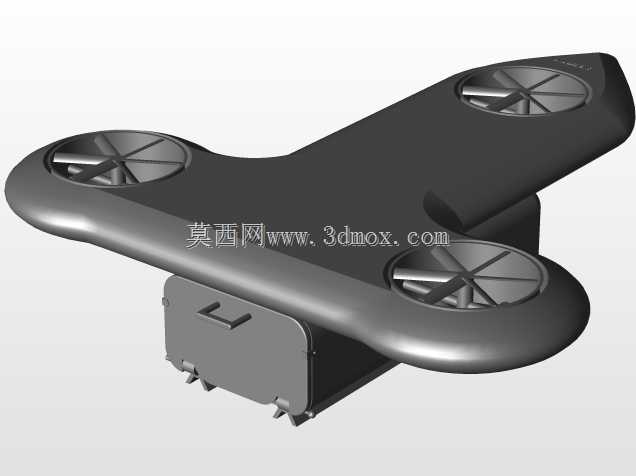

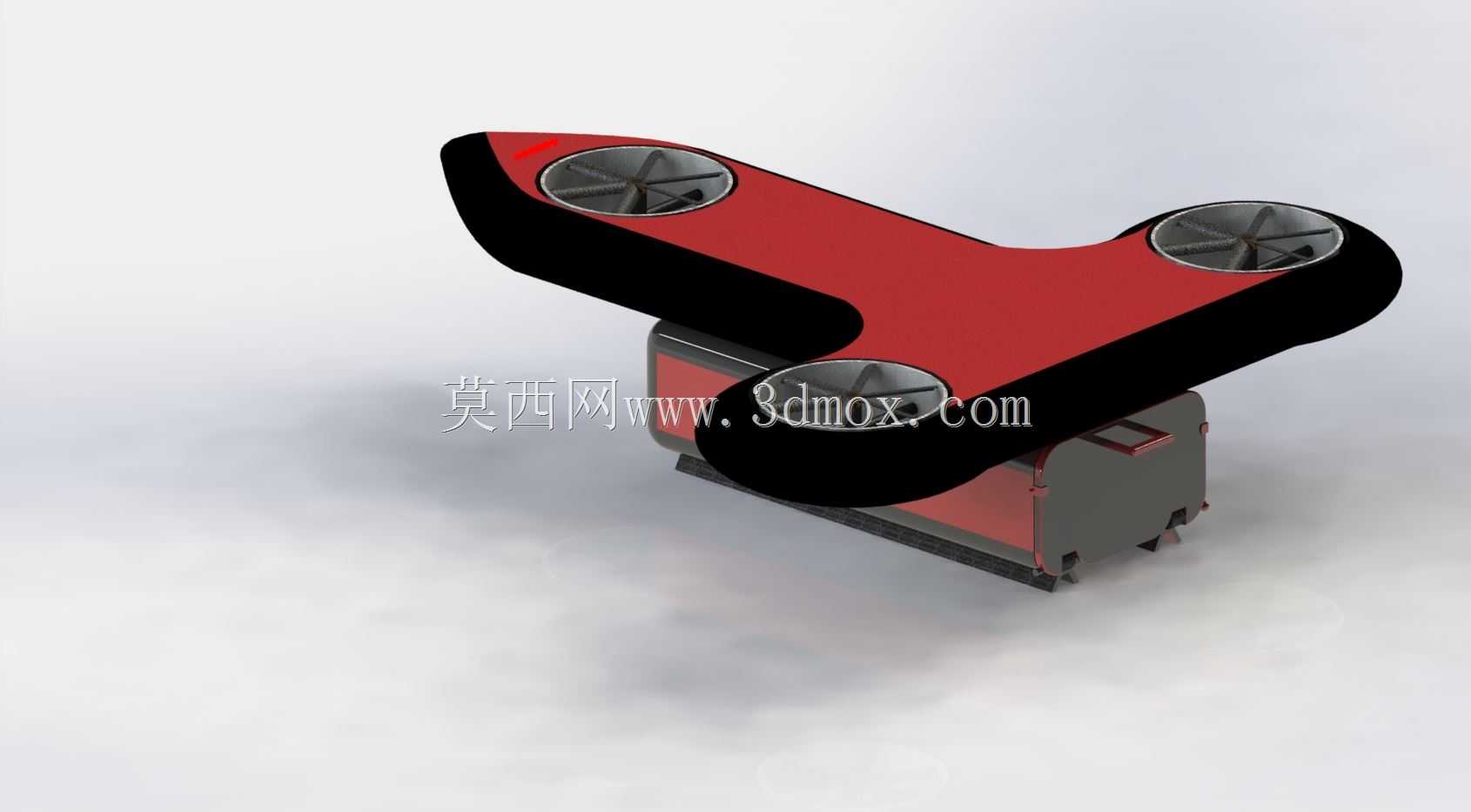

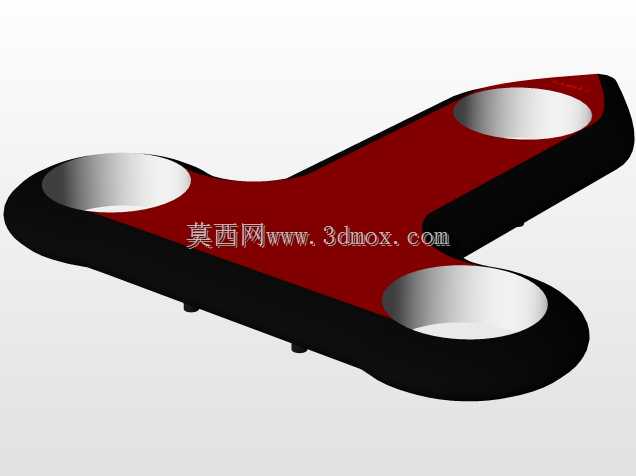

　　这款三旋翼布局的运输类无人机，核心定位是解决小批量、点对点的中短途物资投送需求，在山地林区物资补给、应急场景小件物资配送、厂区内部跨区域物料转运这类场景下，相比传统四旋翼机型有着更紧凑的横向尺寸，适配狭窄空间的起降与穿行需求。从结构设计逻辑来看，整机采用翼身融合的一体化承载构型，没有额外的外置机臂结构，三个旋翼的安装座直接与主体承力壳体整合，既减少了分体装配带来的连接应力集中问题，也能降低飞行过程中的结构风阻。

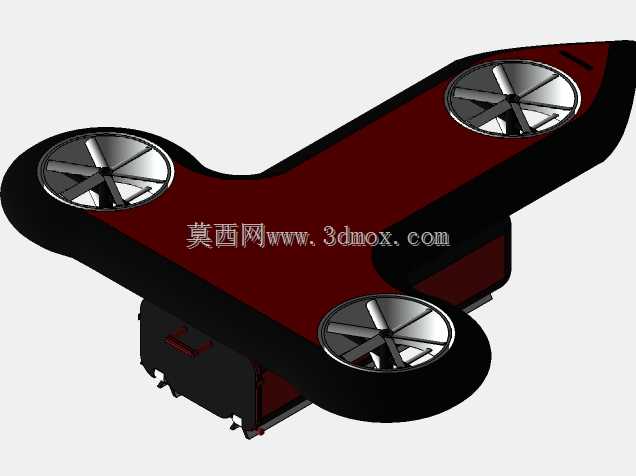

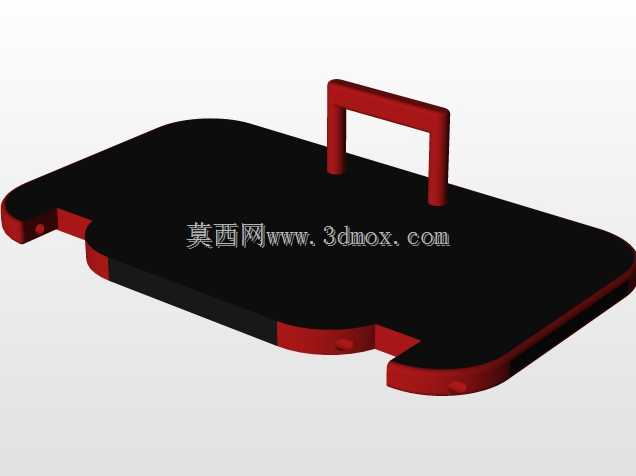

　　机身下部集成的快拆式载荷舱，是整个设计的功能核心，舱体采用卡扣式快装结构，不需要额外工具就能完成载荷箱的拆装，舱体与机身主体的连接面设置了定位止口，能避免飞行过程中载荷移位带来的重心偏移问题，载荷舱的底部预留了标准的安装孔位，可根据运输需求更换不同规格的储物容器，或是挂载小型专用作业模块。三个旋翼呈三角分布布局，前侧两个旋翼对称布置在机身两翼前端，后侧单个旋翼布置在机身尾部，这种布局相比常规四旋翼减少了一套动力单元，在同等起飞重量下能降低整机的结构自重占比，提升有效载荷的携带能力，同时三角支撑的起落结构直接集成在载荷舱底部，三个支撑点对应旋翼的受力分布位置，起降时的冲击力可以直接顺着支撑结构传递到机身主承力框架，避免载荷舱单独承受落地冲击。

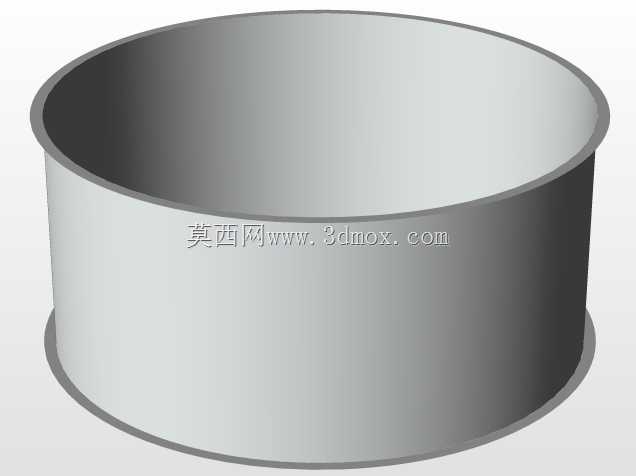

　　设计过程中优先考虑了安装边界的适配性，整机的最大横向尺寸控制在常规民用车辆后备箱的容纳范围内，不需要拆解就能完成转运，旋翼的安装高度与机身主体的上表面齐平，存放时不会出现突出的旋翼轴剐蹭问题，机身顶部的曲面造型做了顺滑过渡，没有突兀的凸起结构，日常存放时可以直接叠放，减少仓储占用空间。从功能实现角度，机身内部的设备舱预留了飞控、电池、通信模块的标准安装位，各个模块的安装座都设置了减震胶垫安装位，能过滤旋翼转动带来的高频振动，避免机载电子设备受振动影响出现工作异常。旋翼的防护边与机身壳体做了一体化圆滑过渡，没有尖锐的外角，在低空穿行碰到树枝、建筑边角时，不会出现旋翼直接剐蹭障碍物的情况，提升复杂环境下的飞行安全性。

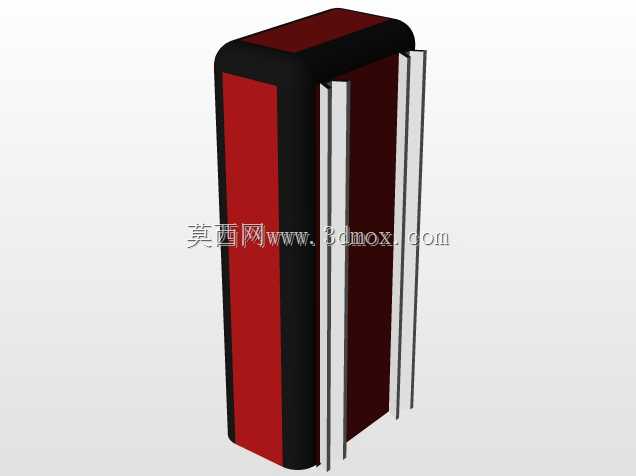

　　载荷舱的侧壁做了加强筋结构，在控制壳体壁厚、减轻自重的同时，能保证装载额定重量物资时舱体不会出现形变，卡扣结构的锁紧力经过匹配设计，飞行过程中不会因为振动出现松脱，落地后只需要按压卡扣就能快速打开舱门取放物资。整机的重心设计落在三个旋翼围成的三角形中心区域，即使载荷舱内的物资出现一定范围的重量偏移，也不会超出飞控的调整阈值，能保证飞行姿态的稳定性。机身尾部的旋翼安装位置略高于前侧两个旋翼的安装平面，飞行时三个旋翼的下洗气流不会出现相互干扰的问题，能提升动力效率，减少紊流带来的姿态波动。起落支撑脚的高度做了匹配设计，保证载荷舱底部离地面有足够的安全距离，在不平整的地面起降时，不会出现舱体底部剐蹭地面的问题，支撑脚的底端做了防滑结构处理，在光滑的水泥地面、金属平台上起降时也不会出现侧滑。
