固定翼察打一体军用无人机外观结构

该模型还原的是中空长航时固定翼军用无人机的外部结构，这类装备目前主要承担边境巡逻、战场侦察、定点精确打击、海域巡查等任务，相比有人作战机型，其制造成本更低、滞空时间更长、无人员伤亡风险，可在高威胁空域长时间执行任务，也可配合有人机组成作战编队，前出完成目标探测、诱饵诱骗、协同打击等战术动作。

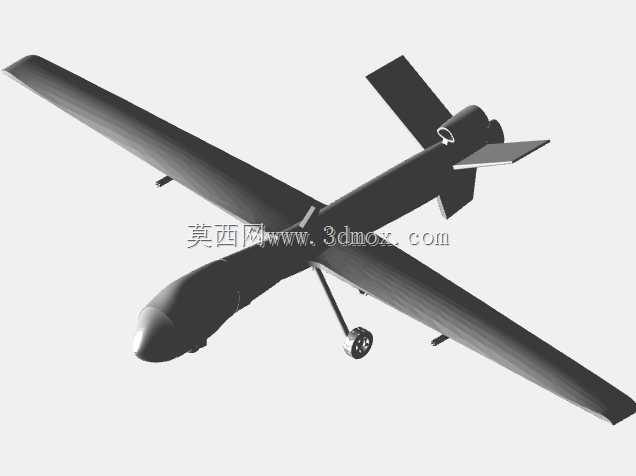

从设计思路来看，整机采用常规大展弦比平直翼布局，这种布局的核心优势是低速升阻比高，能够在较低巡航速度下获得足够升力，支撑长航时飞行需求，降低单位航程的能耗，适配活塞或涡桨动力系统的输出特性。机身采用流线型纺锤体设计，机头位置预留了光电探测设备的安装空间，可根据任务需求换装可见光、红外、合成孔径雷达等不同载荷，满足全天候侦察、目标指示的功能要求。机身背部设置有发动机进气道，匹配后置动力推进布局，这种布局可以避免前方气流被螺旋桨扰动影响光电载荷的成像稳定性，同时降低机身前部的雷达反射特征，提升隐蔽性。

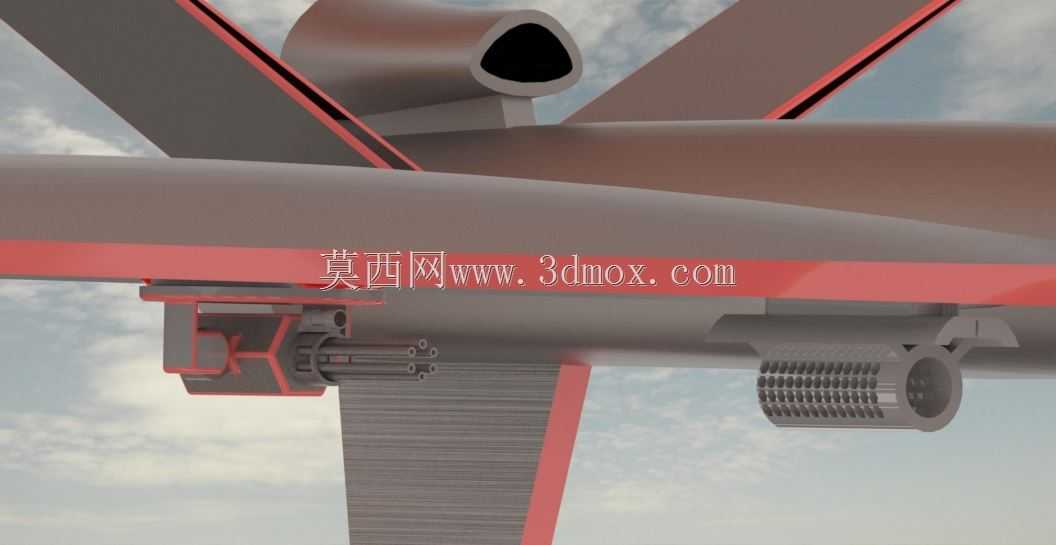

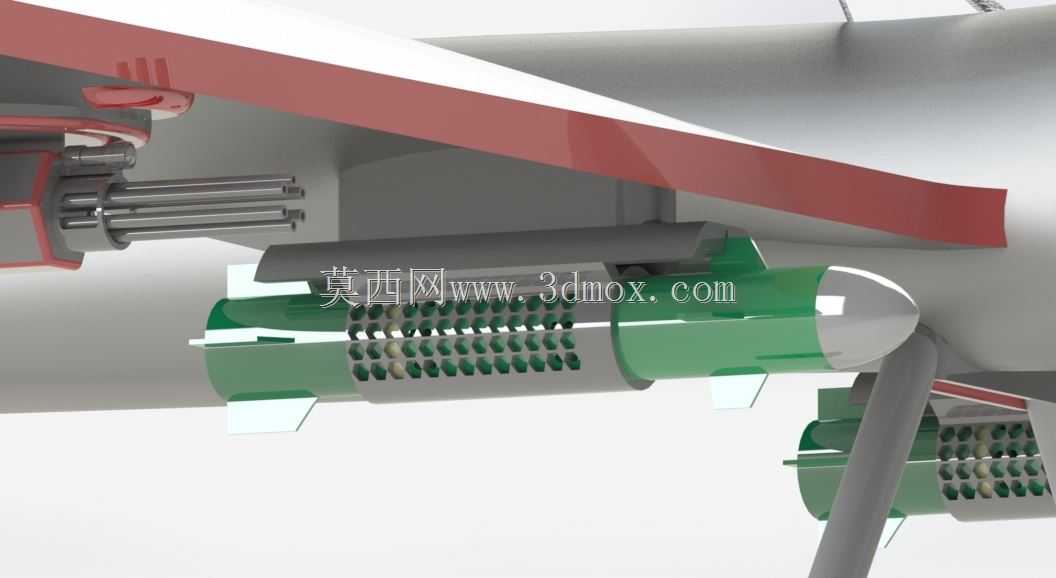

机翼部分采用上单翼安装形式，机翼与机身的连接位置位于机身上部，一方面可以给机身下部留出充足的载荷安装空间，方便挂载武器、副油箱或侦察吊舱，另一方面上单翼布局的整机稳定性更好，在低空复杂气流环境下的飞行姿态更易控制，降低飞控系统的调校难度。机翼后缘设置有操纵舵面，可完成滚转、俯仰姿态调整，机翼下方预留了多个武器挂点接口，可挂载小型空地导弹、精确制导炸弹等载荷，挂点位置经过重心配平核算，挂载不同重量载荷时不会过度影响整机的重心平衡，保证飞行稳定性。

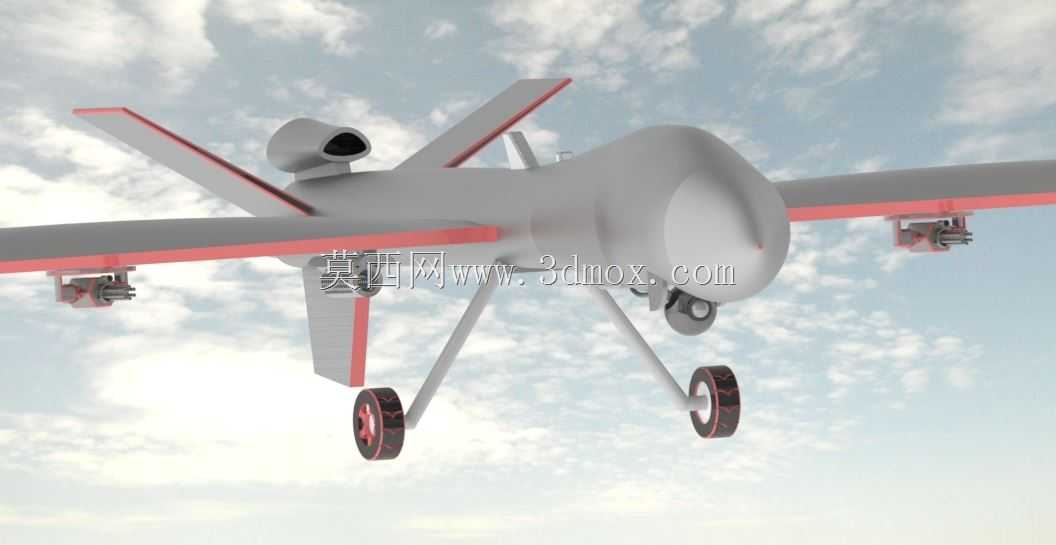

起落架采用前三点式固定起落架设计，没有设置复杂的收放机构，这种设计的出发点是降低整机结构重量，减少机械故障点，毕竟这类无人机的飞行速度不高，固定起落架带来的气动阻力在可接受范围内，同时固定起落架的结构强度更高，能够适应简易跑道、野外临时起降点的起降条件，降低对起降场地的要求。前起落架位于机头下方，采用单轮结构，配备转向机构，可在地面滑行时完成方向控制；两个主起落架位于机身中部下方，通过斜向支撑臂与机身承力结构连接，主起落架轮胎尺寸更大，可承受着陆时的冲击载荷，支撑臂的结构角度经过优化，能够在着陆时通过结构形变吸收部分冲击能量，避免硬着陆时的冲击力传递到机身主体结构，损伤机载设备。

整机外形尺寸适配中型军用无人机的参数区间，翼展长度可满足20小时以上的续航需求，机身长度兼顾内部设备安装空间与飞行阻力控制，所有外部突出结构都做了流线型修型，包括光电吊舱、武器挂架、起落架支撑臂等位置，尽可能降低寄生阻力。模型还原了机身表面的气动外形细节，包括机翼与机身的过渡整流、尾翼的安装角度、发动机排气口的位置等，可用于可视化展示、气动布局方案验证、渲染效果制作，也可作为无人机结构教学的参考案例，帮助设计人员理解这类长航时无人机的外部结构布局逻辑、载荷安装边界、起降结构设计要点。需要注意的是该模型仅还原外部结构，未包含内部航电系统、动力系统、飞控系统的详细结构，仅适用于外观展示、方案论证阶段的外形参考，不能直接用于生产制造。
