三旋翼物资运输无人机结构设计

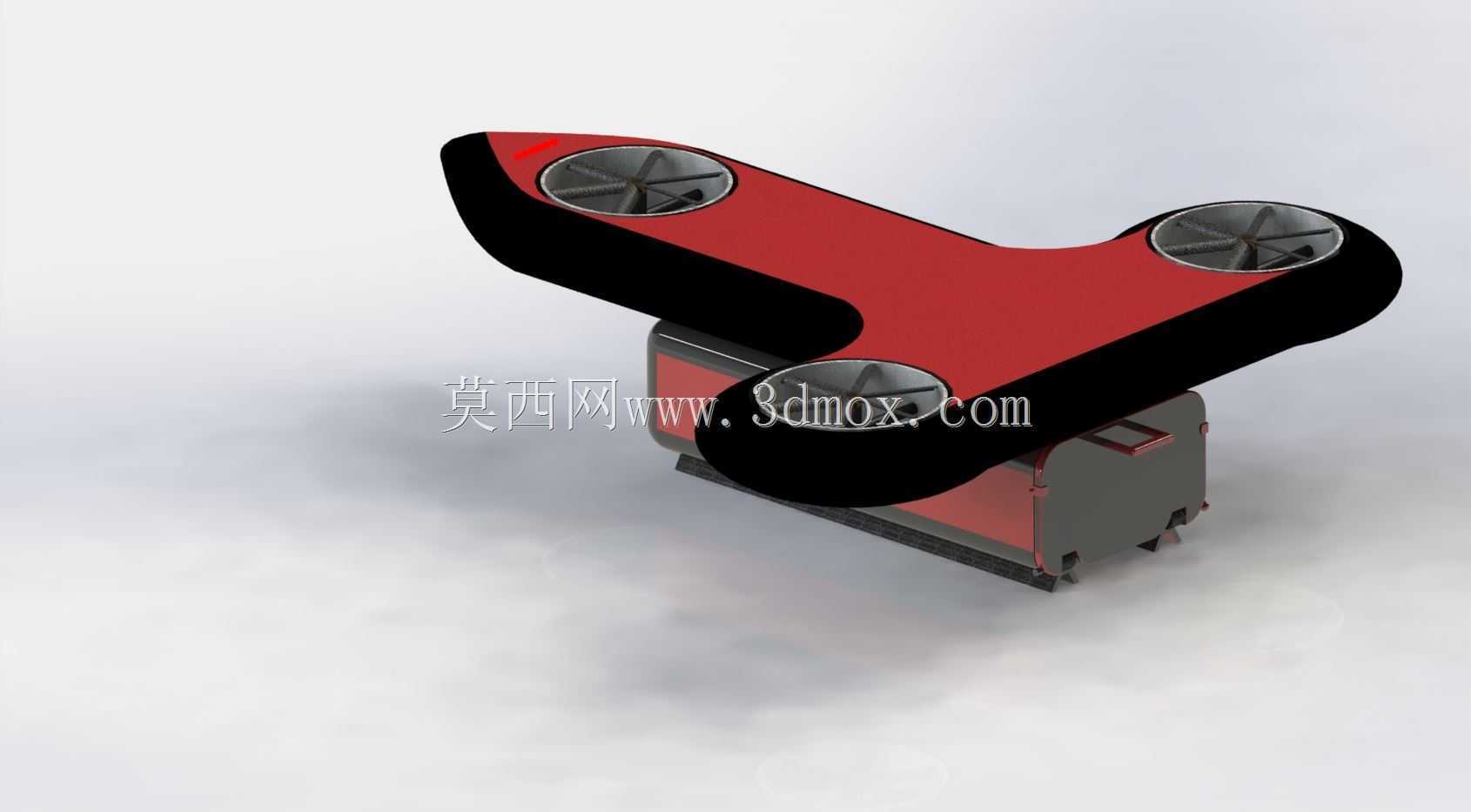

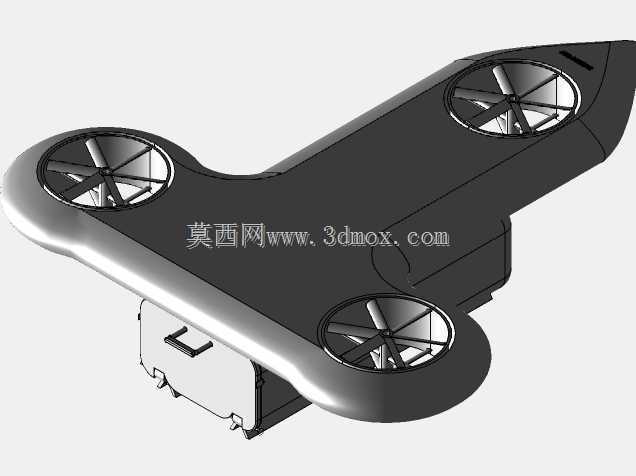

　　这套三旋翼飞行器结构方案面向短途物资转运场景搭建，整体采用非对称三桨布局，区别于常见四旋翼的对称构型，在保证基础升力冗余的同时压缩了整机横向占用空间。机身主体承力段采用一体化流线型上壳设计，上壳轮廓沿三个旋翼安装位延伸出弧形臂体，臂端直接集成旋翼涵道防护圈，桨叶完全收纳在涵道轮廓内部，低空穿行复杂作业区域时，可避免桨叶直接剐蹭树枝、墙体或现场堆放物料，降低户外作业的桨叶损坏概率。

　　从实际作业用途出发，该机型定位为小载重定点运输平台，可适配厂区内部小件工装配送、山地巡检点位应急物资投送、农田作业区域样本转运等场景，机身下部预留独立载荷舱空间，载荷舱采用盒式封闭结构，舱体侧面设置快拆卡扣，可根据运输物资类型更换不同容积的舱体模块，舱体与机身主承力框架之间预留减震垫安装位，飞行过程中旋翼产生的高频振动可通过减震层衰减，避免舱内搭载的精密小件、易碎物资受振动损伤。

　　结构设计阶段优先考虑装配与维护便利性，三个旋翼动力单元均采用模块化安装思路，每个涵道臂与中央机身的连接位置设置定位止口，动力线缆沿臂体内置走线，外露部分无突兀管线凸起，日常更换旋翼电机或桨叶时，仅需拆卸涵道端盖即可完成操作，无需拆解整段机身外壳。机身下部载荷舱的底部设置四个凸起支撑脚，支撑脚高度超出舱体底面，飞行器降落时支撑脚先接触地面，既可以避免舱体直接磕碰地面造成变形，也能在不平整的碎石、泥土地面提供稳定支撑，防止起降过程中侧翻。

　　气动外形层面，上壳表面采用连续顺滑曲面过渡，从机头位置向两侧涵道臂平滑延展，没有突兀的直角凸起，飞行过程中气流可沿壳面顺畅流向旋翼区域，减少壳体表面产生的乱流干扰。三个旋翼呈三角分布，前后旋翼的拉力轴线经过整机重心调校范围，飞控安装位预设在机身中央重心点附近，可减少飞行姿态调整时的配平阻力，相比同载重级别的四旋翼机型，三桨布局减少了一套动力系统的重量占比，整机有效载荷占比得到提升。

　　安装边界方面，整机横向最大宽度为两侧涵道外沿的间距，纵向长度从机头涵道前端到尾部载荷舱后端，涵道防护圈的高度高于桨叶旋转平面，桨叶旋转时完全不会超出涵道上下端面，整机存放时可直接水平堆叠，无需额外加装桨叶保护配件。载荷舱的安装接口采用标准螺孔阵列，后续拓展挂载挂钩、小型摄像支架时，可直接在预留孔位固定，无需在机身壳体上二次打孔破坏承力结构。机身内部预留电池仓空间，电池仓位于重心正下方，更换电池时沿舱体导轨抽拉即可完成，电池配重位置可根据实际载重情况小幅调整，保证不同载荷下整机重心始终处于旋翼拉力的包络范围内。

　　细节结构上，涵道内壁与桨叶叶尖保留均匀安全间隙，避免飞行过程中桨叶形变剐蹭涵道壁，涵道边缘做加厚处理，轻微碰撞时可通过形变吸收冲击力，不会直接断裂失效。机身壳体的分模线沿侧面水平布置，上下壳通过周边卡扣加内部螺柱连接，装配后接缝平整，户外小雨环境下可减少雨水渗入机身内部的概率。支撑脚采用耐磨工程材质，底面做防滑纹理处理，在硬化水泥地面起降时不会出现打滑移位，长期降落摩擦后也可单独更换支撑脚配件，无需更换整个载荷舱。

　　整套结构在建模过程中所有配合面均按实际装配公差预留间隙，旋翼转动的运动包络、舱体开合的运动路径都做了干涉检查，不存在零件运动碰撞问题，既可以作为小型运输无人机的结构验证原型，也能为同类三旋翼飞行器的布局设计提供参考。
