外用止痛膏塑料包装瓶三维结构设计

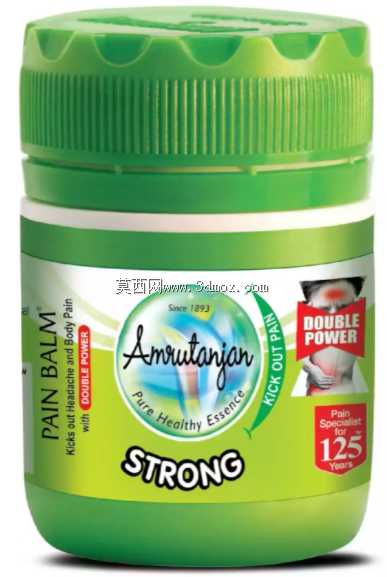

　　日常接触的外用止痛膏包装瓶，看似是普通的民用塑料制品，实际在结构设计上需要兼顾密封可靠性、握持手感、内容物取用便利性、批量生产适配性等多重工程需求，这类小型包装容器的三维建模，是日化、医药包装结构设计环节的基础工作，需要结合实际使用场景反复校核细节。从实际使用场景来看，这类止痛膏瓶多为家庭常备、户外携带的外用药品容器，日常放置在家庭药箱、随身包袋中，需要耐受一定的挤压、温度变化，避免内容物渗漏、挥发，同时在使用者手部沾有膏体、或者手部因疼痛发力不便时，也能顺利旋开瓶盖、取用膏体，不会出现打滑、瓶盖卡死的问题。

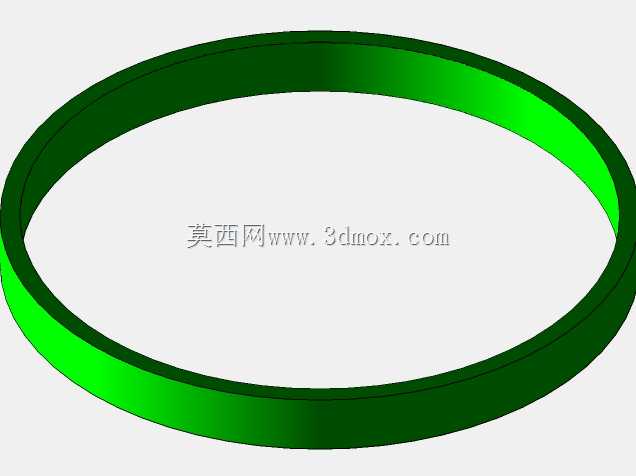

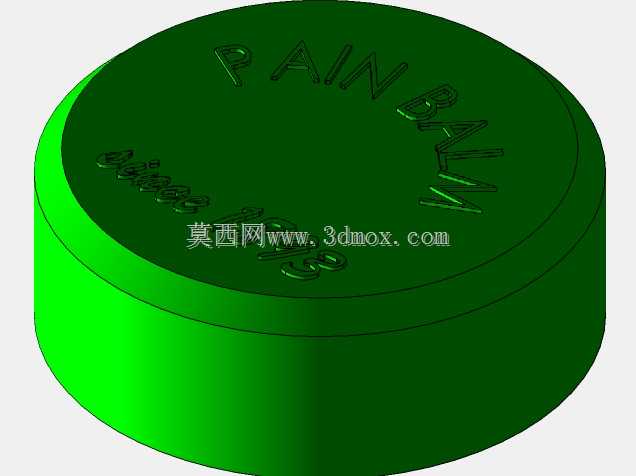

　　从产品功能特性来看，该包装采用广口旋盖结构，瓶身主体为圆柱形，搭配带防滑竖纹的旋合式瓶盖，瓶盖顶面做内凹的防滑齿结构，既可以增加旋拧时的摩擦力，也能在多个瓶体堆叠放置时起到限位作用，避免堆叠滑落。瓶身标签区域做了微凹的环带设计，标签粘贴后不会因为日常摩擦出现卷边、脱落，标签区域的弧度与瓶身整体弧度完全匹配，粘贴后无翘边间隙。瓶身与瓶盖的配合位置设计了密封止口，配合内置的密封垫片，可以有效阻隔膏体的挥发性成分散逸，同时避免外界水汽、灰尘进入瓶内污染膏体，密封结构的配合公差控制在0.1mm以内，既保证旋合顺畅，又能满足长期存放的密封要求。

　　从设计思路层面，建模时优先保证瓶体的壁厚均匀性，整体壁厚控制在1.2mm，瓶盖部分因为需要设置螺纹、防滑结构，壁厚控制在1.5mm，避免注塑生产时出现缩痕、缺胶等缺陷。瓶身底部做了内凹的底脚结构，放置时可以保证瓶体平稳，不会因为底面微小变形出现放置不稳的问题，底脚的高度设计为0.8mm，既可以减少瓶底与放置面的接触面积，避免瓶底被磨损，也能在注塑冷却时减少底部的收缩变形。瓶盖外侧的竖防滑纹深度设计为0.3mm，间距2mm，这个尺寸既可以保证手部旋拧时足够的摩擦力，不会因为纹路过浅打滑，也不会因为纹路过深积灰、不易清洁。

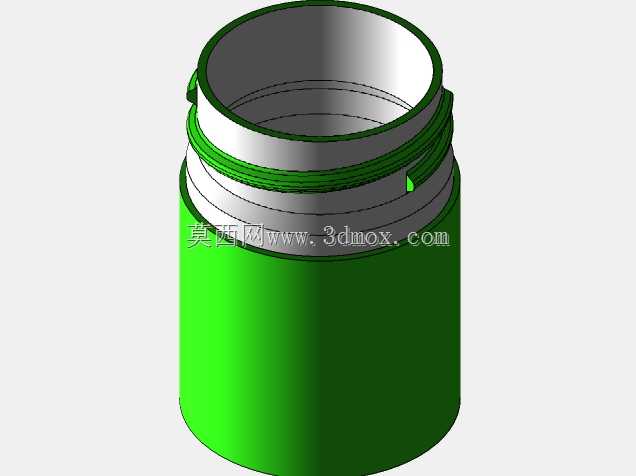

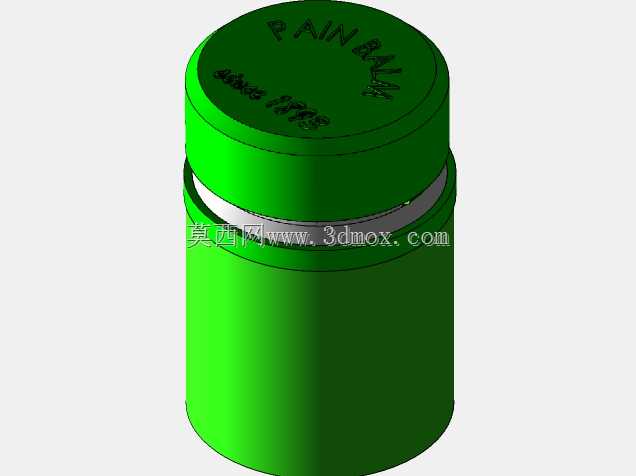

　　广口的瓶口内径设计为65mm，足够手指伸入取用膏体，瓶口的螺纹采用标准的粗牙三角螺纹，旋合圈数为1.5圈，既可以保证旋合到位后的密封压力，也不需要使用者旋转多圈才能打开，适配止痛膏需要频繁开合取用的使用场景。从外形尺寸与安装边界来看，该瓶体整体高度为75mm，瓶身外径78mm，瓶盖外径80mm，整体尺寸适配常规的单手握持，成年人手掌可以完全握住瓶身，取用膏体时发力方便。瓶身的标签区域高度为45mm，足够印刷产品说明、成分、使用方法等全部标识内容，标签区域距离瓶底20mm，距离瓶盖配合位置10mm，预留了足够的边缘位置，避免标签粘贴时偏移到配合面或者瓶底位置。建模过程中，所有的过渡圆角都做了统一处理，外露的棱边全部做R0.5的圆角，避免锐边划伤使用者，瓶身内部的转角位置做R2的圆角，既方便注塑时的材料流动，也方便使用者取用膏体时不会在边角残留过多膏体造成浪费。这类小型包装容器的三维设计，往往容易被忽略细节，但实际在批量生产、终端使用环节，每一处尺寸公差、结构细节都会影响使用体验，比如防滑纹的角度、螺纹的配合间隙、壁厚的均匀度，都需要结合注塑工艺、使用场景反复调整，才能做出既满足生产要求，又符合使用需求的产品。
