医用真空系统细菌过滤装置结构设计

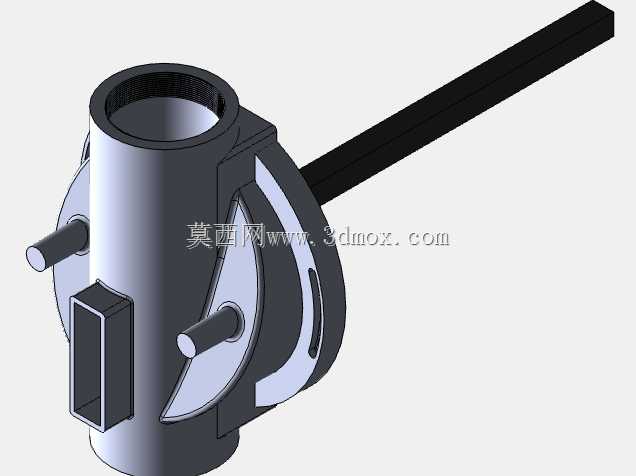

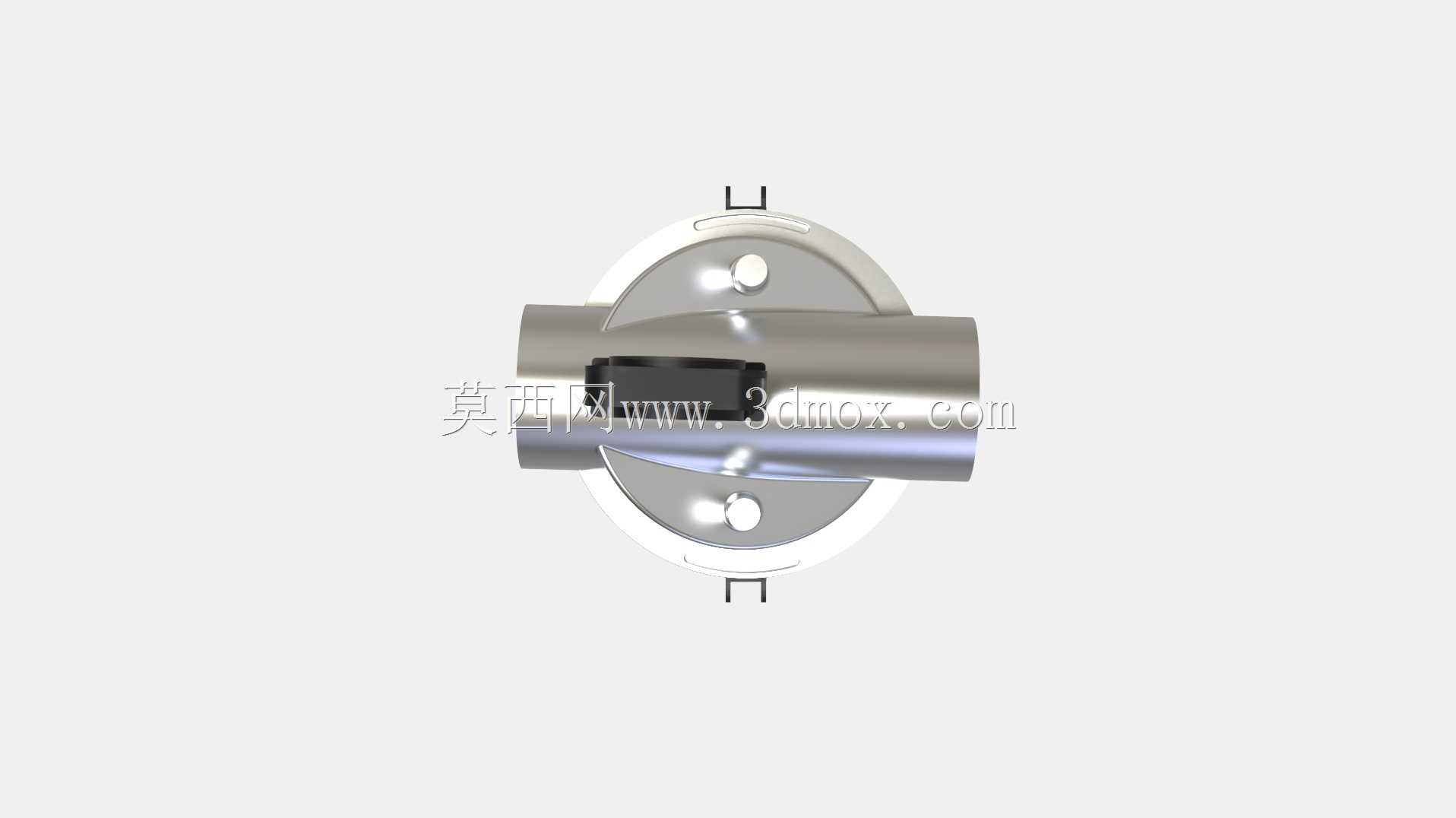

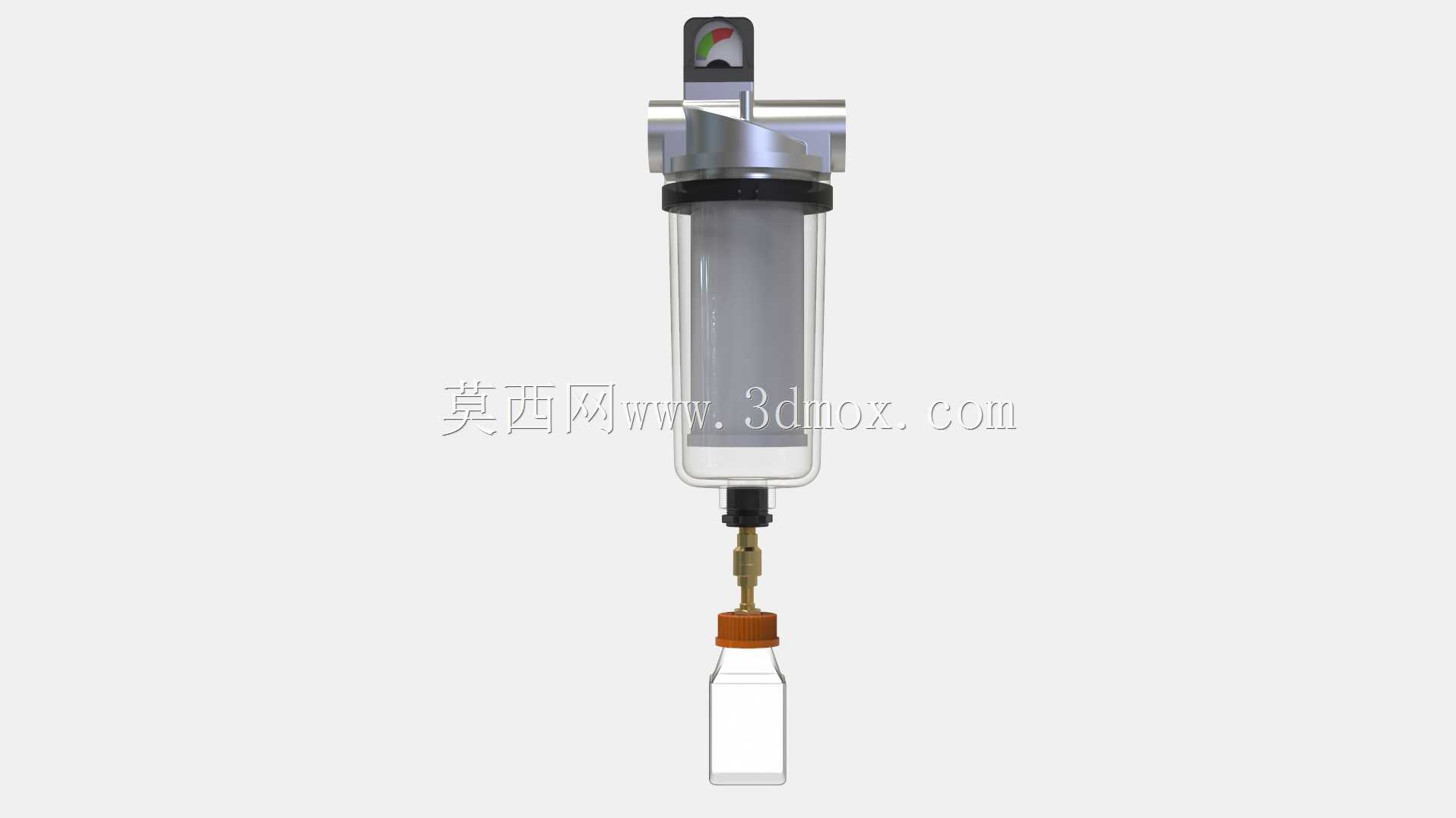

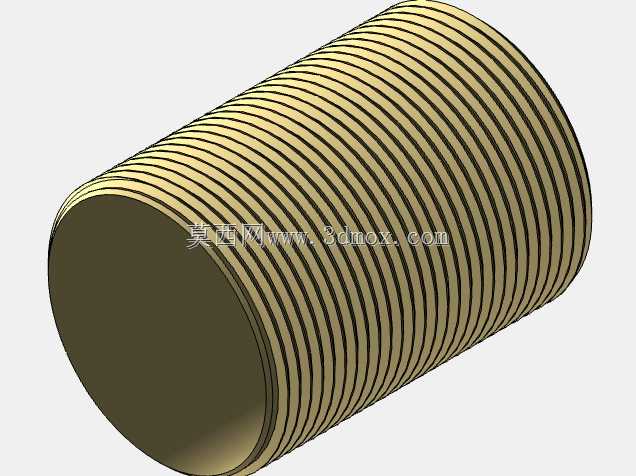

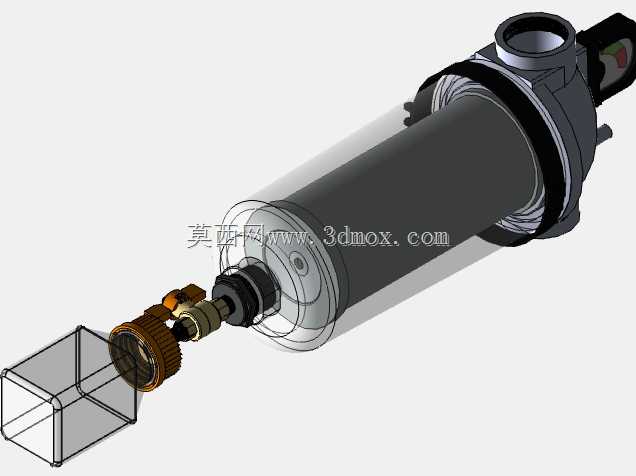

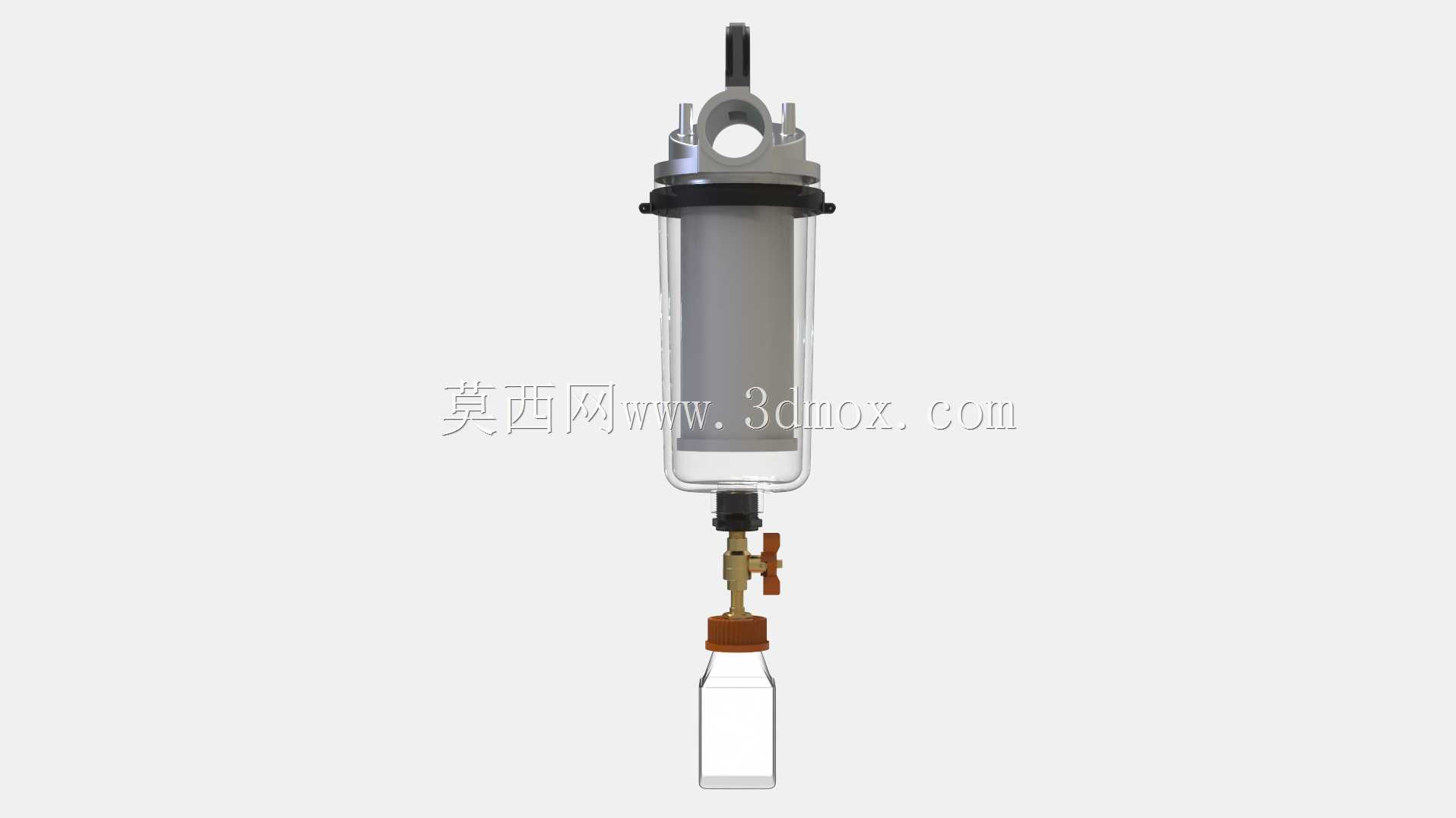

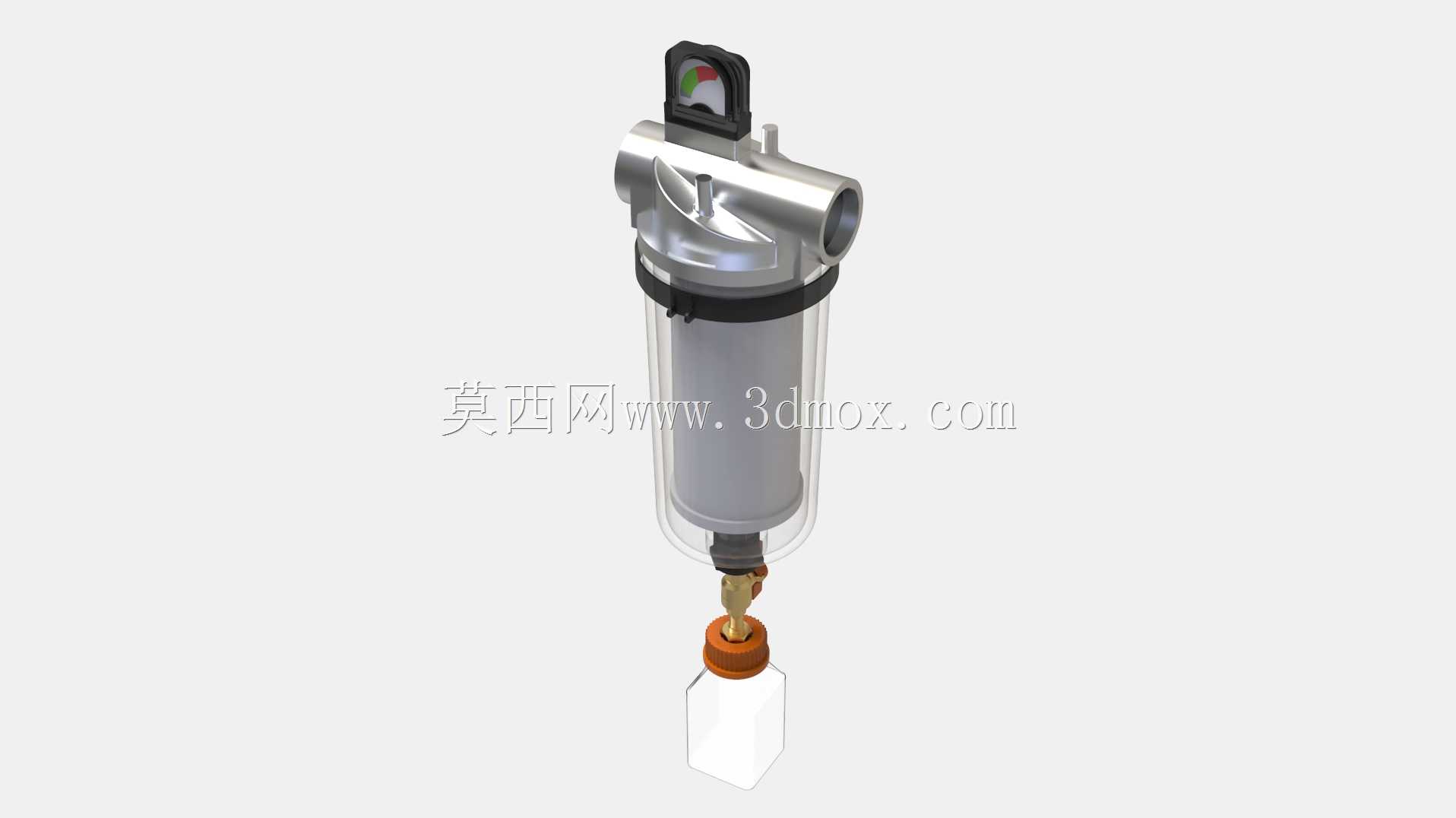

　　在医用中心吸引系统的管网末端，这类真空细菌过滤器是保护后端真空泵站、避免病原微生物随气流扩散的核心防护部件，常部署在病房终端与站房真空罐之间的管段上，也可配套移动式负压吸引设备、实验室真空抽吸装置使用，承担气液固三相杂质拦截、病原微生物阻隔的作用，避免被抽吸的体液、组织碎屑、气溶胶携带的细菌进入真空系统造成交叉污染或设备腐蚀。从结构设计来看，这款过滤器采用上入下出的直通式流道布局，上端的金属机头采用压铸铝合金一体成型，两侧的外螺纹接口可直接对接标准真空管路，无需额外转接弯头，减少流道局部阻力损失；机头顶部集成的压差指示装置无需外接电源，依靠滤芯前后的压力差驱动色标翻转，当滤芯堵塞到额定压差值时，指示窗从绿色转为红色，运维人员无需拆解设备即可判断滤芯更换时机，避免因滤芯堵塞导致终端负压不足影响临床使用。

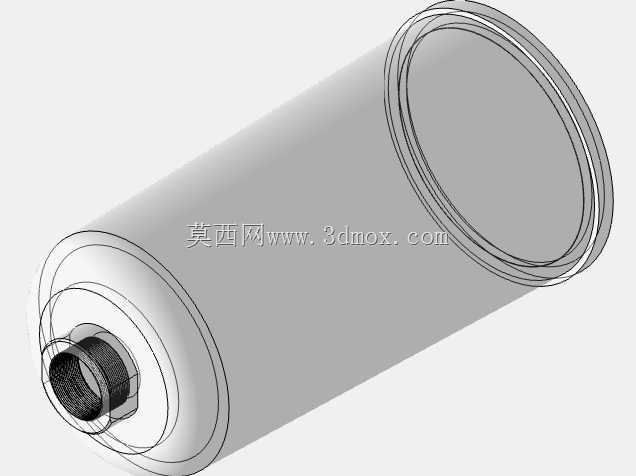

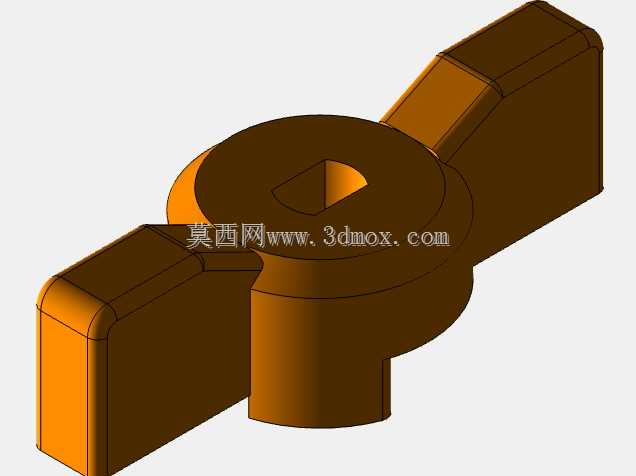

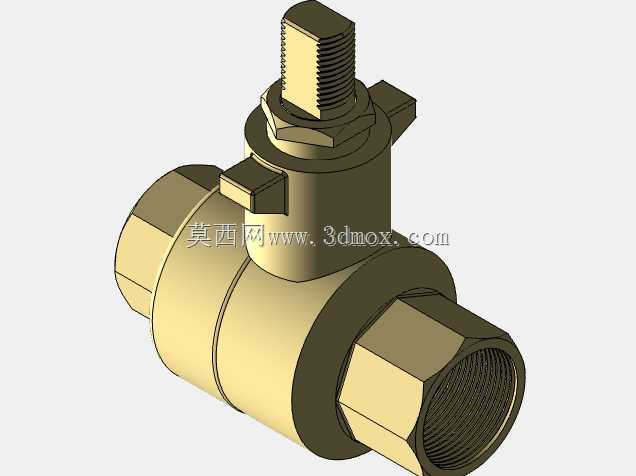

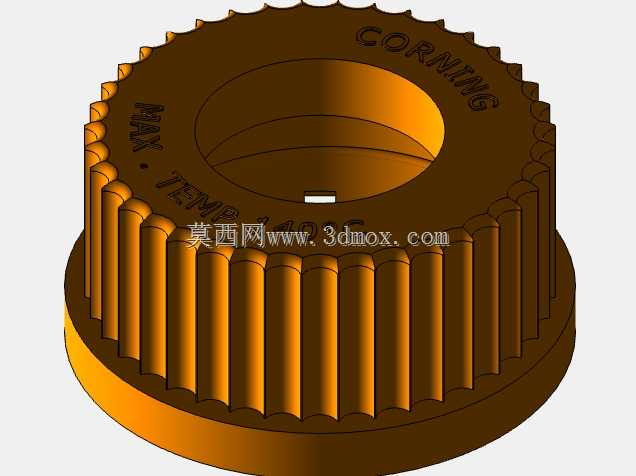

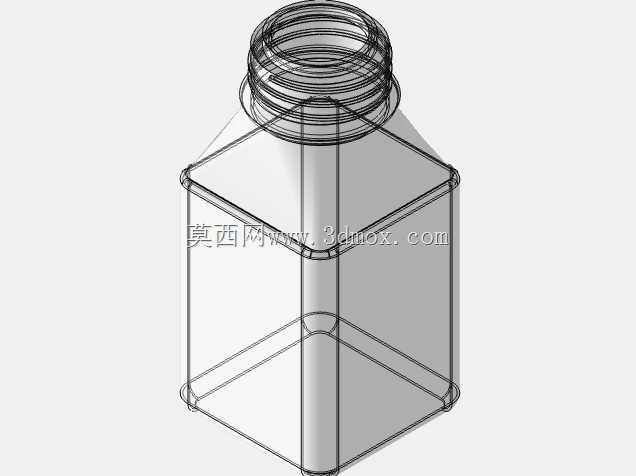

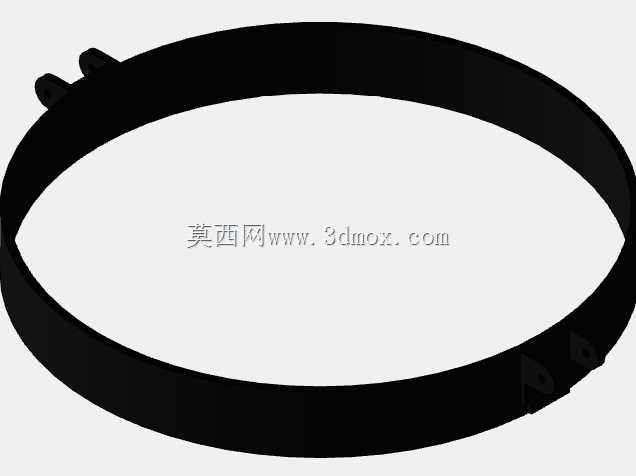

　　滤筒部分采用高透明高强度工程塑料材质，既可以耐受-0.09MPa的极限真空负压不出现变形开裂，还能直观观察内部滤芯的污染程度以及下部积液腔的液位高度，方便运维人员及时安排维护。滤筒与上端机头的连接采用快拆式卡箍结构，配合径向密封圈实现真空密封，更换滤芯时无需借助专用工具，手动旋开卡箍即可分离机头与滤筒，单人即可在数分钟内完成滤芯更换作业，大幅降低临床场景下的维护难度。下端的排液口采用锥面密封结构，配套的积液瓶可直接承接过滤过程中冷凝析出的液体以及被拦截的液态污物，排液阀采用旋钮式设计，无需拆卸积液瓶即可完成排污操作，避免维护过程中污物飞溅造成的生物安全风险。从安装边界来看，这款过滤器的主体为圆柱形结构，安装时需要在管路侧方预留至少150mm的操作空间，用于卡箍拆装与滤芯更换，垂直安装时下端需要预留200mm的空间用于积液瓶拆卸与排污作业；设备整体重量较轻，满积液状态下总重量不超过2.5kg，可直接通过管路接口承重，无需额外设置安装支架，适配DN15到DN25的常规医用真空管路规格，可直接串联在现有管路中，不需要对原有管线进行大规模改造。

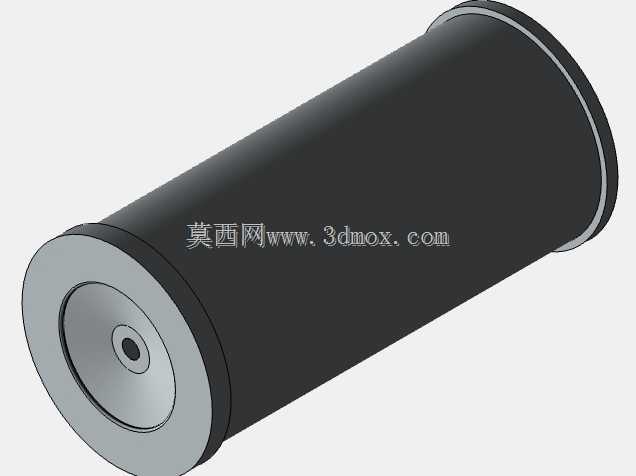

　　在功能设计上，内部的过滤元件采用疏水性PTFE复合滤材，对0.2μm以上颗粒与细菌的拦截效率达到99.99%以上，同时滤材具备疏水性，液态水无法透过滤材进入后端真空管路，可实现气液两相的初步分离，减少后端真空系统的带液风险；滤材的支撑结构采用聚丙烯多孔骨架，在真空工况下不会出现吸瘪变形，保证过滤面积的有效利用率，额定工况下的初始压降不超过1.5kPa，远低于行业标准要求的3kPa阈值，不会对终端负压值造成明显影响。

　　设计过程中充分考虑了医用场景的消毒需求，设备的外表面可耐受含氯消毒剂、酒精等常用医用消毒剂的反复擦拭，金属部件经过阳极氧化处理，不会在长期使用过程中出现锈蚀掉屑的问题，所有与气流接触的材料均满足医用级卫生要求，不会释放有害物质污染管路。流道设计上采用了导流结构，进入机头的气流会沿滤筒内壁切线方向进入，利用离心力将大颗粒的液态杂质与固体碎屑甩到滤筒内壁，沿壁面流入下部积液腔，减少直接冲击滤芯造成的局部堵塞，有效延长滤芯的使用寿命，相比直通式无导流的结构，滤芯使用寿命可提升30%以上。密封结构全部采用硅橡胶材质，耐老化性能优异，在常规使用环境下密封件的更换周期不低于3年，减少日常维护的备件成本。
