带LED指示的激光检测模块安装固定支架

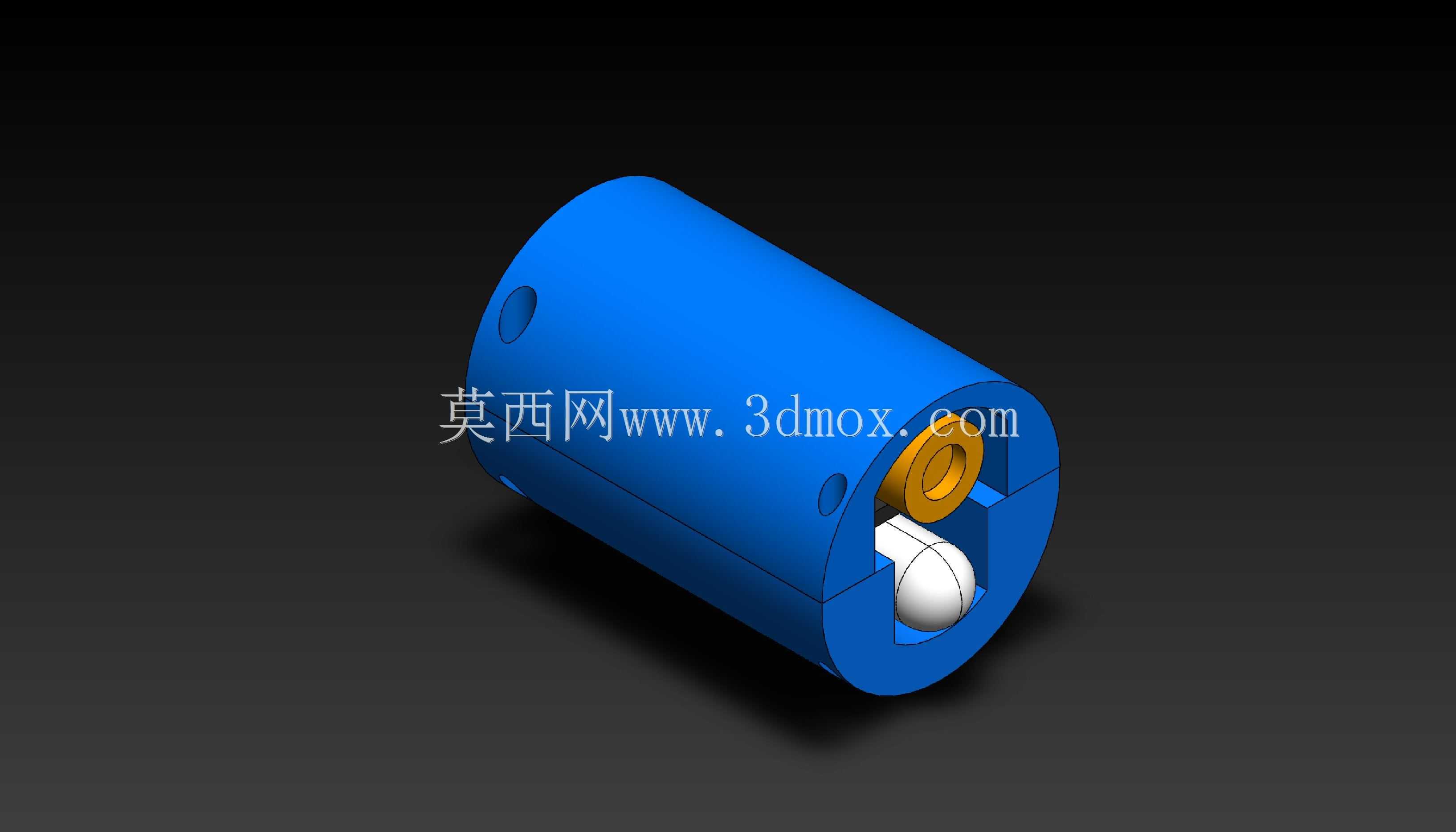

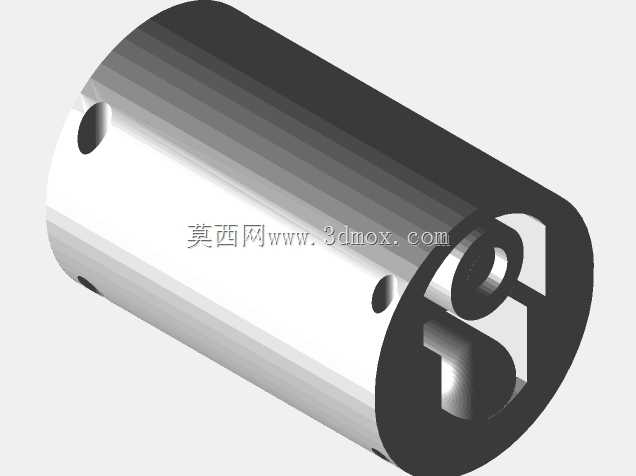

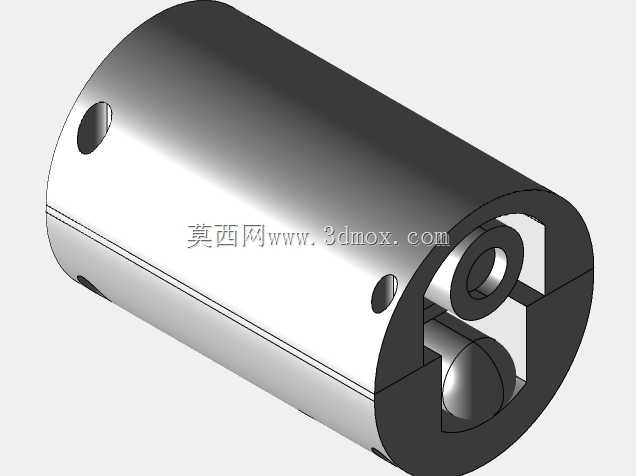

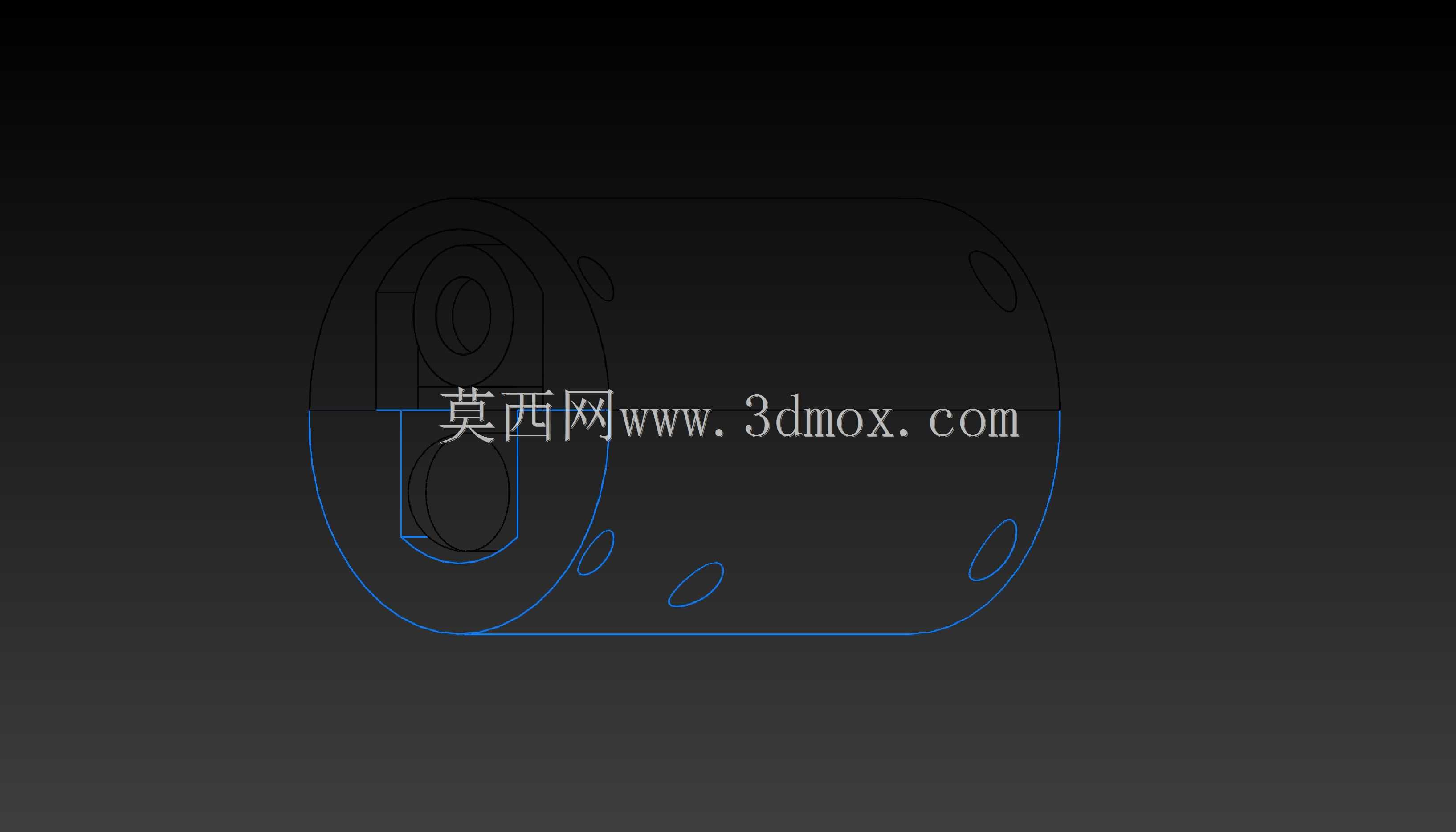

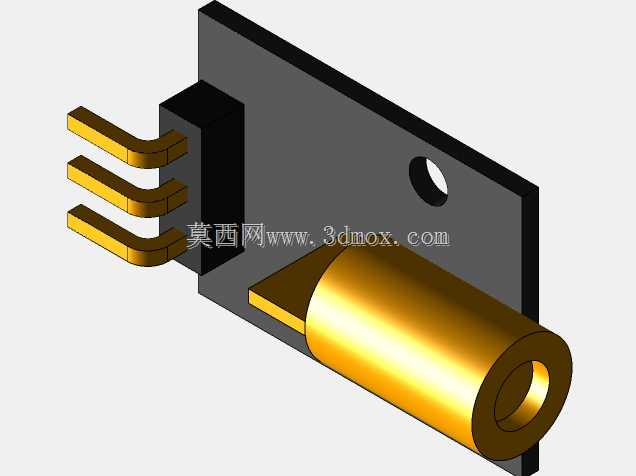

　　在生物齿科检测设备的光学检测单元设计中，这类集成LED的激光模块支架是核心的光学元件固定载体，主要承担650nm波长激光发射模块、辅助照明LED的同轴定位与安装固定作用，适配齿面轮廓扫描、龋坏位置识别这类高精度光学检测场景，能在狭小的检测探头内部空间里完成两个光学元件的位置锁定，避免检测过程中元件移位造成的光路偏移，保障检测数据的准确性。从结构设计逻辑来看，整体采用圆柱套筒式主体结构，这种构型一方面能适配探头内部的圆形安装腔，最大化利用径向空间，另一方面套筒的封闭侧壁可以为内部光学元件提供物理防护，阻挡外界杂散光进入光路，同时避免检测过程中唾液、粉尘等杂质污染光学镜头。

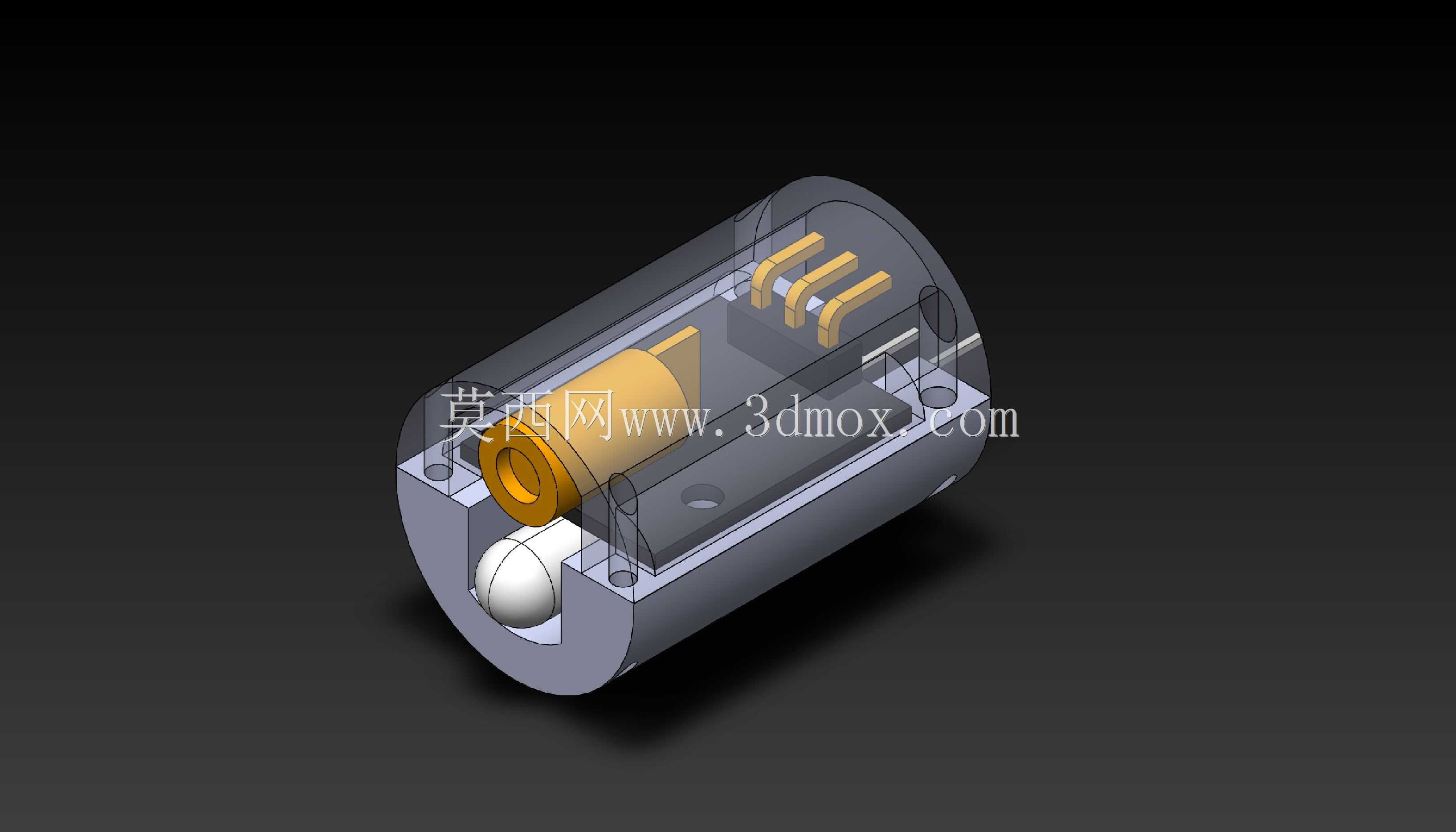

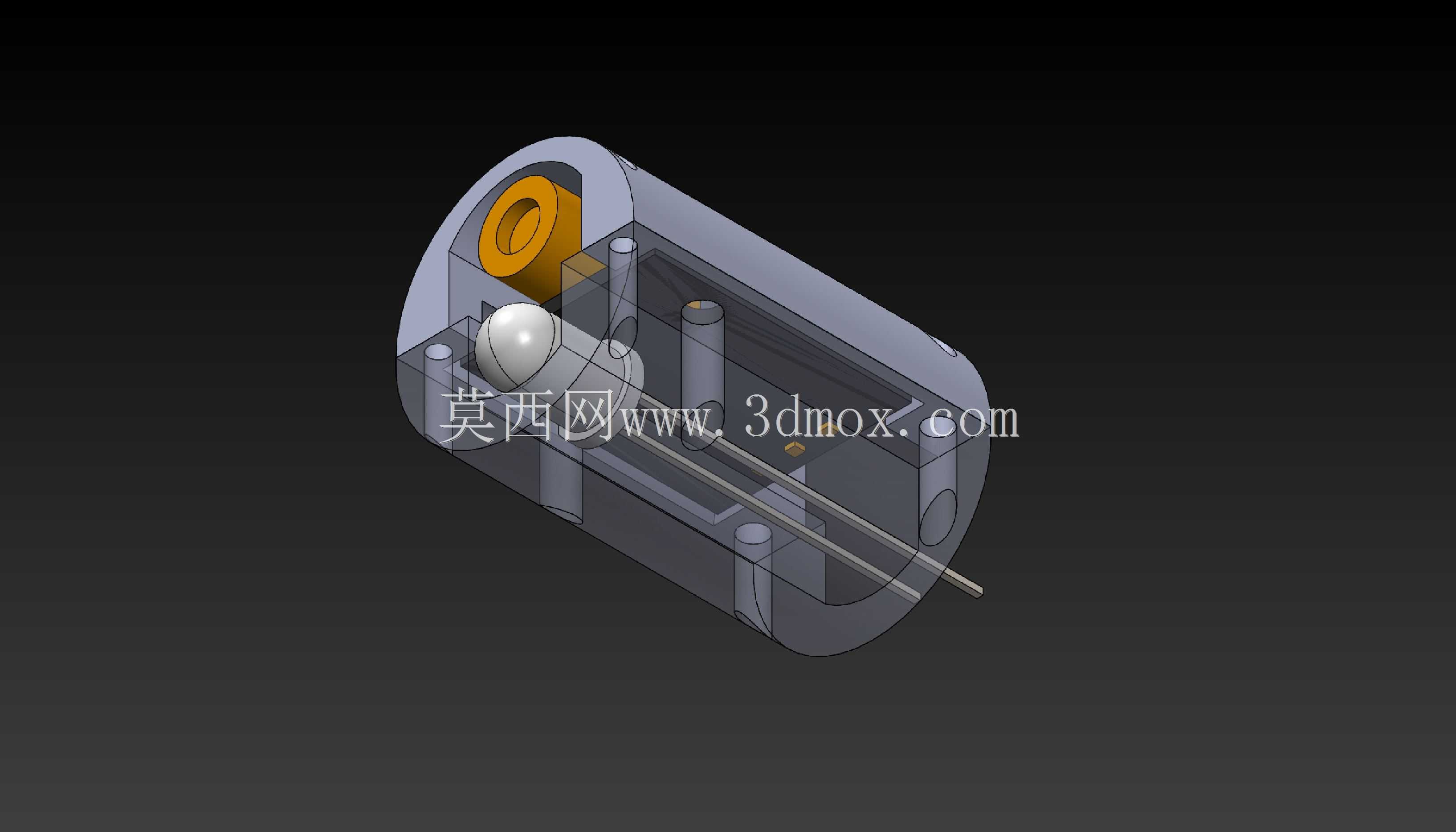

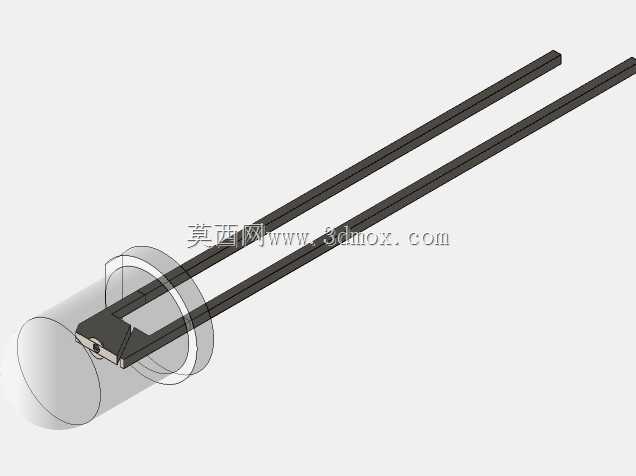

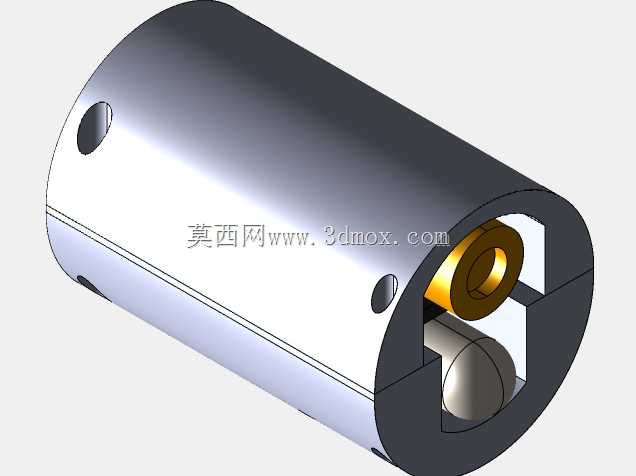

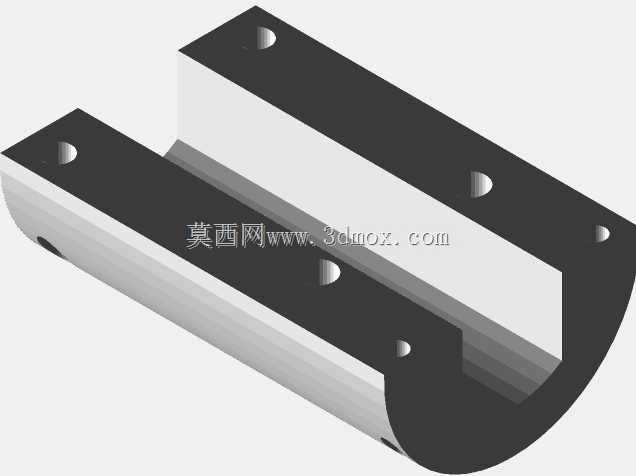

　　支架的轴向一端开设对称开槽的卡装结构，用于嵌入激光模块前端的透镜组件，开槽的宽度与深度经过尺寸校核，刚好匹配透镜座的外径公差，卡装后不需要额外涂胶就能实现轴向定位，配合侧壁的径向顶丝孔，可从侧面锁紧装入的激光模块筒体，防止设备移动、检测操作过程中模块出现轴向窜动或周向转动。LED的安装位设置在激光模块的侧旁，与激光出光方向形成固定夹角，这个角度经过光路模拟验证，能让LED的照明光斑完全覆盖激光的检测区域，避免出现照明暗区，同时不会在齿面形成反光干扰激光的采集信号。

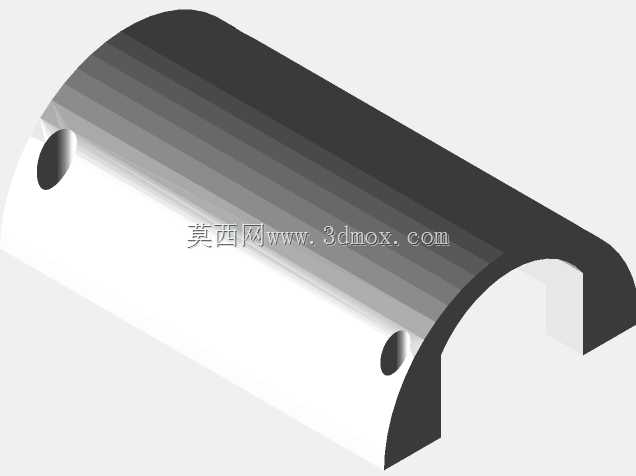

　　安装边界方面，支架的外径尺寸适配常规手持检测探头的内孔规格，轴向长度控制在光学元件所需的最小安装距离，不会额外占用探头内部的走线空间，侧壁预留的两个径向安装孔，既可以作为顶丝锁紧孔，也能适配销钉定位的安装方式，兼容不同装配工艺的需求。在实际应用场景中，这类支架除了用于齿科生物检测设备，也可移植到小型工业零件表面缺陷检测、微型工件尺寸扫描的光学检测探头中，只要调整内部卡装槽的尺寸，就能适配不同外径的激光模块与LED元件。

　　设计过程中需要重点关注两个光学元件的同轴度与夹角精度，支架的内部安装槽与套筒外圆的同轴度公差需要控制在0.02mm以内，否则会导致激光出光方向与支架安装基准偏移，最终造成检测位置偏差；LED安装位的角度公差需要控制在±1°范围内，保证照明范围与检测范围完全匹配。套筒的壁厚经过强度校核，在满足径向顶丝锁紧力的前提下尽可能做薄，减轻整体重量，适配手持检测设备的轻量化需求，同时筒壁的边角位置都做了R0.5的圆角处理，避免装配过程中划伤操作人员或者损坏内部的导线绝缘层。支架的端面加工有定位止口，与探头前端的透明保护罩安装位配合，能保证保护罩与激光出光口的距离固定，避免保护罩反光形成杂光斑影响检测效果。从装配流程来看，组装时先将LED嵌入侧方的安装槽，焊接好供电导线后，再将激光模块从套筒尾部推入，直到前端透镜卡入端部的开槽位置，调整好激光模块的周向角度，让供电导线对准侧壁的走线缺口，最后拧紧径向顶丝完成固定，整个装配过程不需要复杂的工装，普通装配人员就能快速完成组装，后期维护更换元件时，只需要松开顶丝就能抽出模块，维护便捷性较好。
