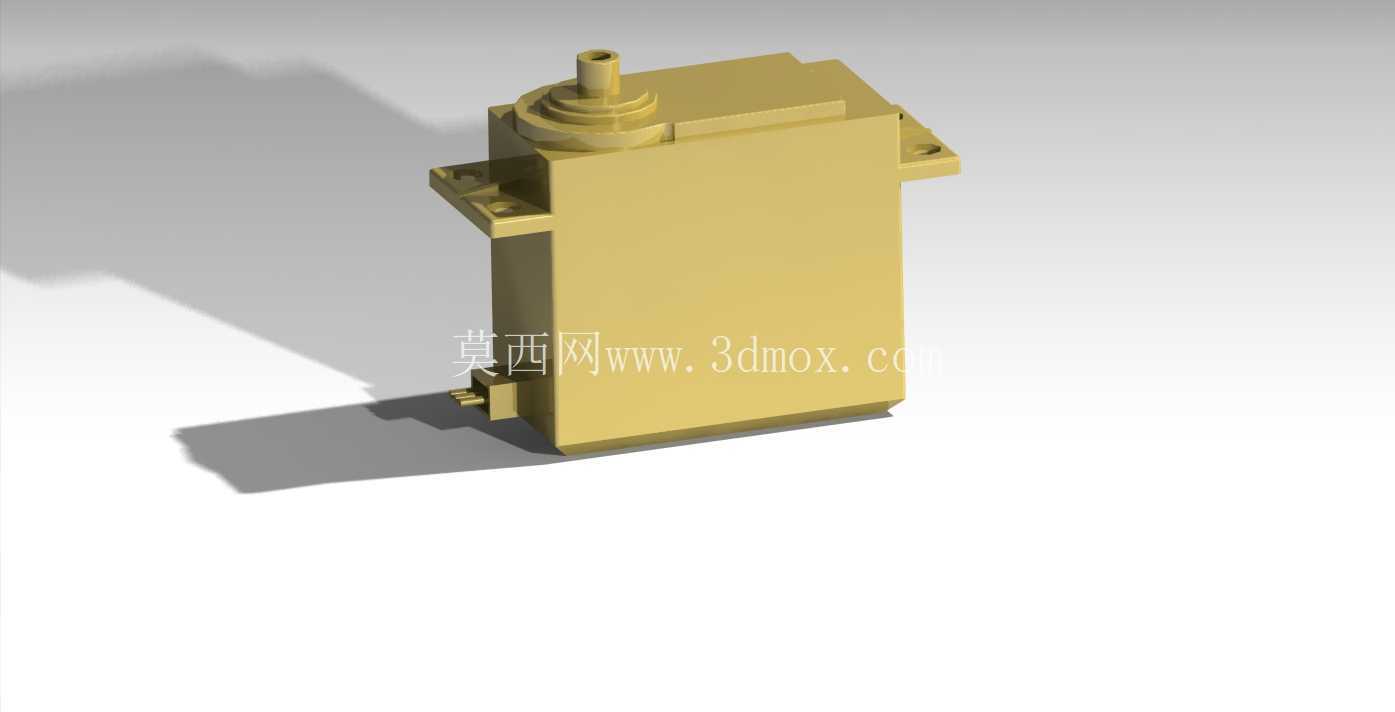

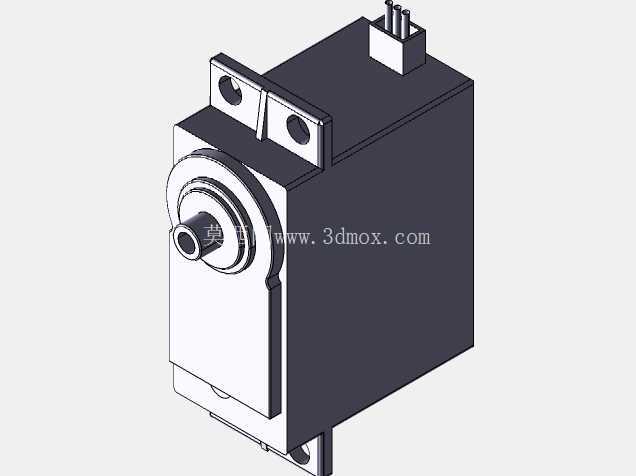

在小型自动化执行机构、航模舵面控制、教学机器人关节驱动、小型工位切换装置的设计选型过程中,这类带安装耳座的方形伺服执行构件是出镜率极高的动力部件,很多刚接触机电结构设计的工程师容易忽略其安装边界与输出轴的配合公差,导致后期装配出现舵盘卡滞、安装座受力开裂的问题。从结构细节来看,这款构件主体采用方正的盒式壳体设计,壳体两侧延伸出带安装通孔的固定耳座,耳座的孔位间距经过标准化适配,可直接匹配市面上通用的舵机安装支架,不需要额外做转接板设计,能大幅缩短小型设备的装配周期。顶部的输出轴采用阶梯轴结构,最上端的细轴段用于定位舵盘,下方的轴肩承担轴向限位作用,输出轴根部做了加高的凸台防护,能避免外部灰尘、细碎杂物进入轴系内部,降低日常使用中的卡滞概率。壳体侧面预留了接线引出的槽位,走线方向平行于安装底面,不会和周边的结构件产生干涉,在做紧凑布局的小型机器人关节设计时,这个细节能省下不少走线空间。
从实际应用场景出发,这类伺服构件常被用于航模的副翼、升降舵角度控制,也会出现在桌面级小型机械臂的关节驱动、自动售货机的货道挡板切换、3D打印机的自动调平机构、智能小车的转向控制环节中。不同于大功率工业伺服电机需要搭配独立驱动器、编码器做闭环控制,这类小型伺服构件内部集成了驱动电路与位置反馈单元,只需要给对应角度的PWM信号就能完成指定角度的转动输出,对控制板的资源占用极低,非常适合对成本、空间有严格限制的小型机电产品。做结构设计时需要重点关注几个尺寸边界:首先是壳体的总高度,从安装底面到输出轴顶端的尺寸会直接影响上层结构的预留空间,很多新手设计时只算壳体主体高度,忽略输出轴凸台的高度,最后装配时出现上层结构和舵盘摩擦的问题;其次是两侧安装耳座的厚度,这个尺寸决定了安装螺丝的沉头深度,如果螺丝选的过长,会顶到壳体内部的电路板或者齿轮组,造成构件损坏;另外输出轴的齿形参数也需要重点匹配,这款构件的输出轴采用标准的21T花键齿,和市面上通用的塑料、金属舵盘完全适配,不需要单独定制传动连接件。
从设计思路上看,这款构件的壳体做了等壁厚设计,壁厚均匀度控制在合理范围内,既保证了壳体的结构强度,在齿轮组传动受力时不会出现壳体变形导致的齿轮啮合偏差,也兼顾了注塑成型的工艺性,不会出现壁厚不均导致的缩水、翘曲问题。壳体底部和上盖的配合采用卡扣加定位柱的组合方式,装配时不需要额外打胶,后期维护拆解也很方便,内部的齿轮组布局围绕输出轴做同轴排布,减速级的齿轮依次啮合,把电机的高转速低扭矩输出转化为低转速高扭矩的角度输出,能满足小负载场景下的力矩输出需求。在做安装结构设计时,安装面的平面度需要控制在合理范围内,如果安装面存在翘曲,锁紧安装螺丝后会导致壳体变形,挤压内部的齿轮传动系,轻则出现转动卡顿、电流过大的问题,重则直接烧毁内部驱动电路。另外输出轴的负载安装需要注意径向力的限制,这类小型伺服构件的输出轴轴承承载能力有限,不能直接承受过大的径向载荷,如果需要带动较重的负载做转动,需要额外设计支撑轴承座,把径向载荷转移到外部支撑结构上,避免输出轴弯曲变形。
在不同的应用场景下,对这类构件的参数选型侧重点也有区别:做航模应用时重点关注输出扭矩和响应速度,扭矩足够才能克服舵面的空气阻力,响应速度快才能保证操控的跟手性;做工业小型工位切换时,重点关注位置重复精度和使用寿命,重复精度高才能保证工位切换的位置一致性,长寿命设计能减少设备的维护频次;做教学机器人应用时,重点关注安装兼容性和接线便捷性,标准化的安装尺寸能让学生快速完成结构搭建,简单的接线方式能降低学习门槛。这款构件的结构设计完全覆盖了这些通用需求,耳座的安装孔位兼容两种主流的安装间距,输出轴的齿形适配全系列通用舵盘,接线端采用标准的3Pin插座,和市面上常用的舵机延长线、控制板接口完全匹配,不需要做额外的转接处理。做三维建模时,这类构件的细节还原需要重点关注几个容易遗漏的部分:一是输出轴的齿形细节,如果齿形参数不对,后期装配舵盘时会出现配合间隙过大或者装不进去的问题;二是安装耳座的通孔倒角,这个细节会影响安装螺丝的导入顺畅度;三是侧面接线槽的位置和深度,如果深度做浅了,插头插到位后会突出壳体表面,影响周边结构的布局。另外壳体表面的脱模斜度也需要按照注塑工艺要求做出来,不然模型做出来后和实际零件的外形会有偏差,影响整体装配的干涉检查结果。
