桌面式简易臭氧发生装置结构设计

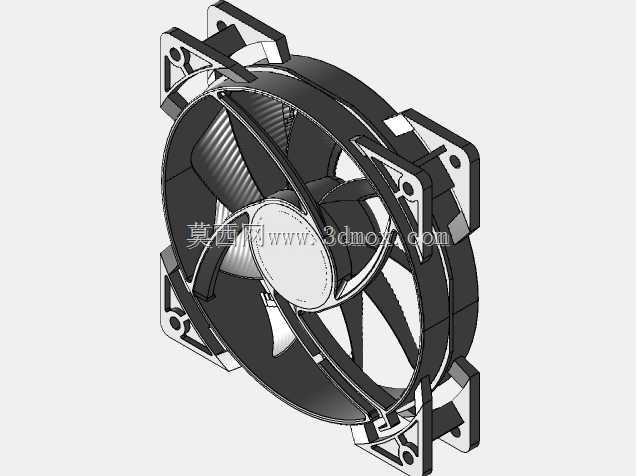

　　这款小型臭氧发生装置的结构设计，核心围绕小空间空气消杀场景的实际使用需求展开，可覆盖家用储物间、小型工作室、密闭柜体这类容积在10立方米以内的空间消杀作业，通过释放低浓度臭氧实现异味去除、表层菌群灭活的作用，相比大型商用臭氧设备，它的部署门槛更低，不需要复杂的管路铺设，放置在平整台面即可投入使用。从功能特性来看，装置采用集成式风冷散热结构，正面的格栅式出风面直接对应内置轴流风扇的安装位，风扇运转时既能将臭氧发生模块产生的臭氧快速扩散到周边空间，也能带走模块工作时产生的热量，避免核心元件长时间处于高温状态缩短使用寿命；装置的供电接口设置在侧部隐蔽位置，适配常规12V直流供电输入，可搭配外置定时模块使用，实现工作时长的自动控制，避免臭氧浓度过高带来的使用风险。

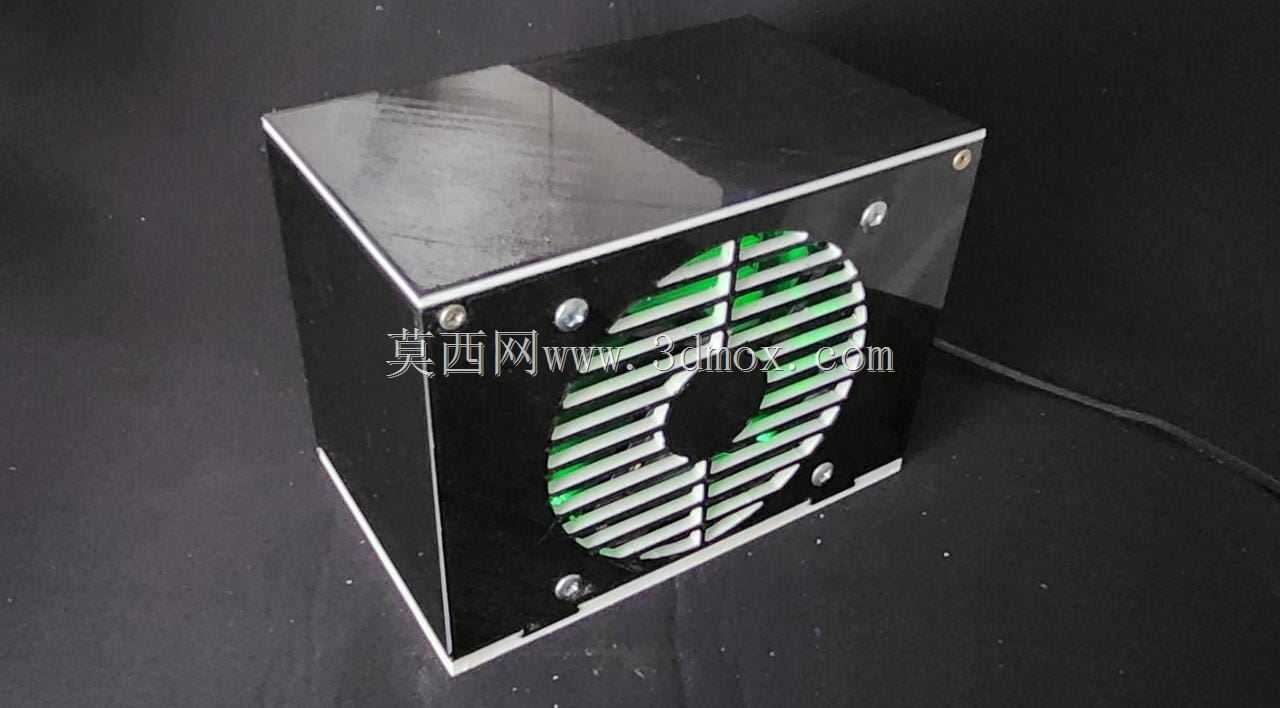

　　设计思路上，整体外壳采用分体拼接式结构，所有非标准结构件都适配3D打印工艺的成型要求，没有设计复杂的倒扣、薄壁悬空结构，打印完成后仅需通过常规紧固件即可完成整机组装，不需要额外的定制工装辅助；外壳的拼接缝隙处预留了密封槽位，可粘贴薄泡棉条减少工作时的振动异响，同时避免外部灰尘从缝隙进入设备内部堆积在高压元件表面。外形尺寸控制在120mm×120mm×100mm的范围内，属于典型的桌面级设备尺寸，底部四个角位预留了防滑脚垫的安装凹槽，放置在光滑台面时不会因为风扇运转产生的振动出现移位；安装边界方面，设备运行时需要预留正面至少50mm的无遮挡空间，保证出风顺畅，背部预留10mm的间隙用于走线和进风，不需要额外的壁挂固定结构，对安装场景的适配性更强。

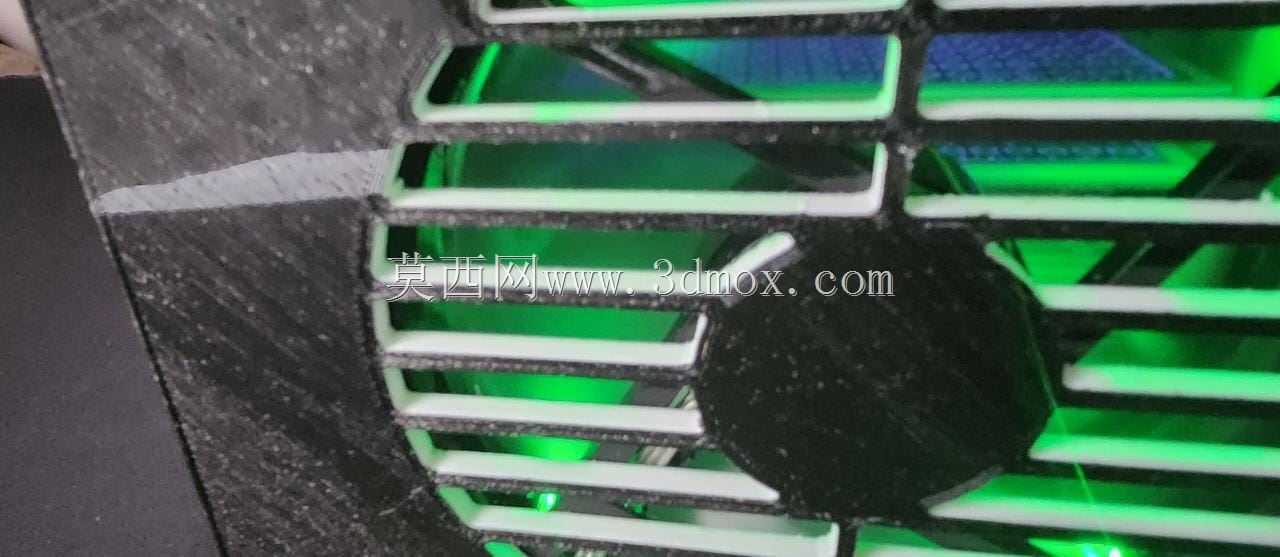

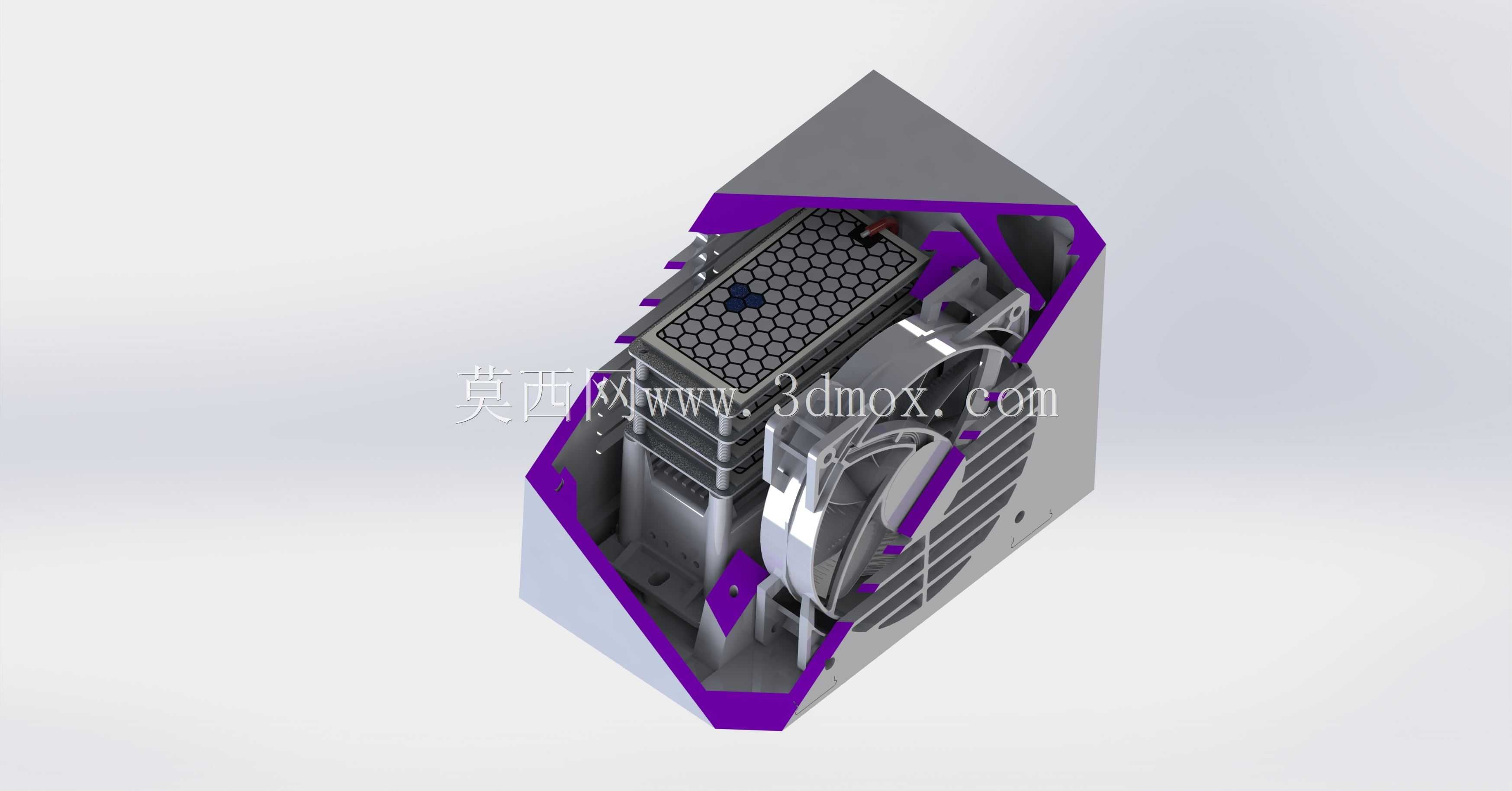

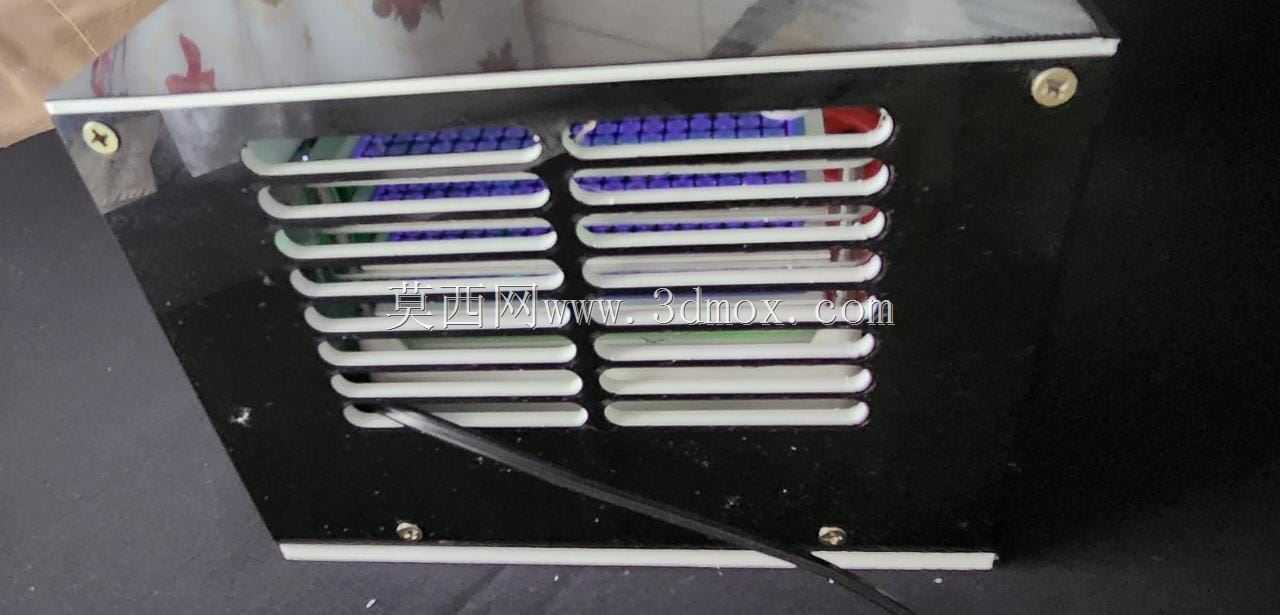

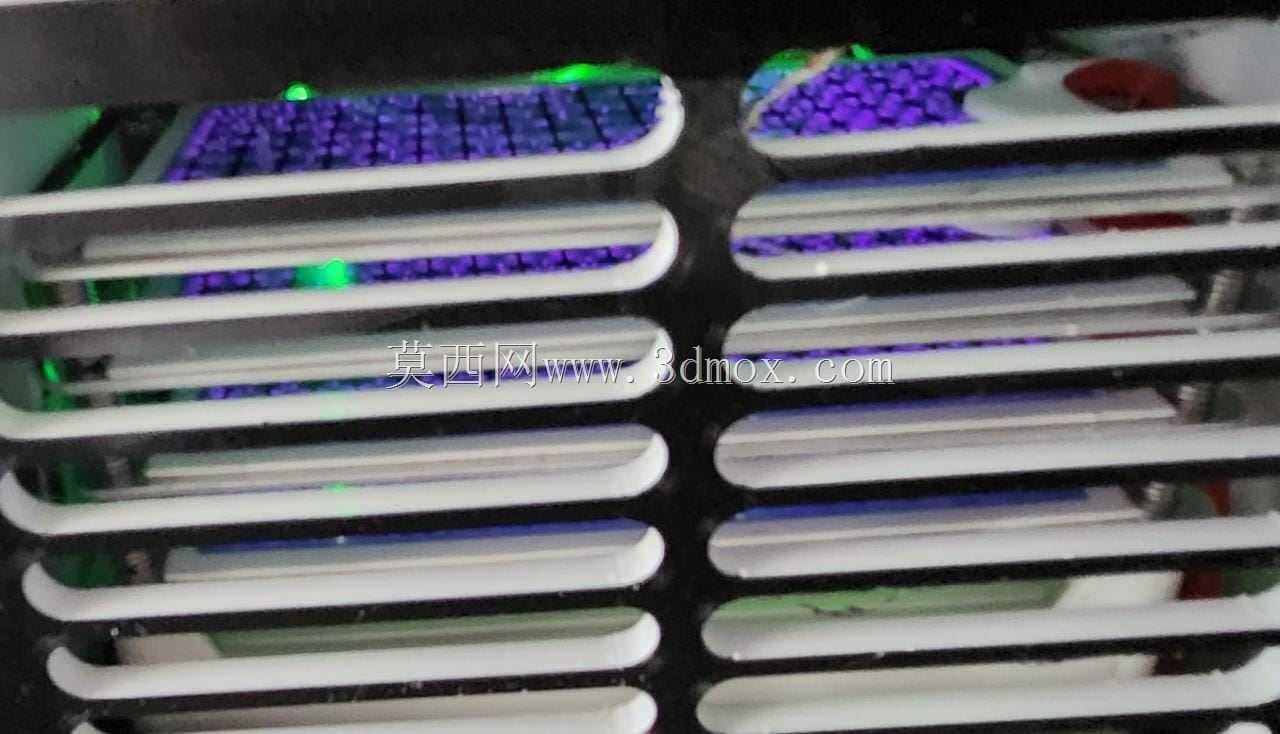

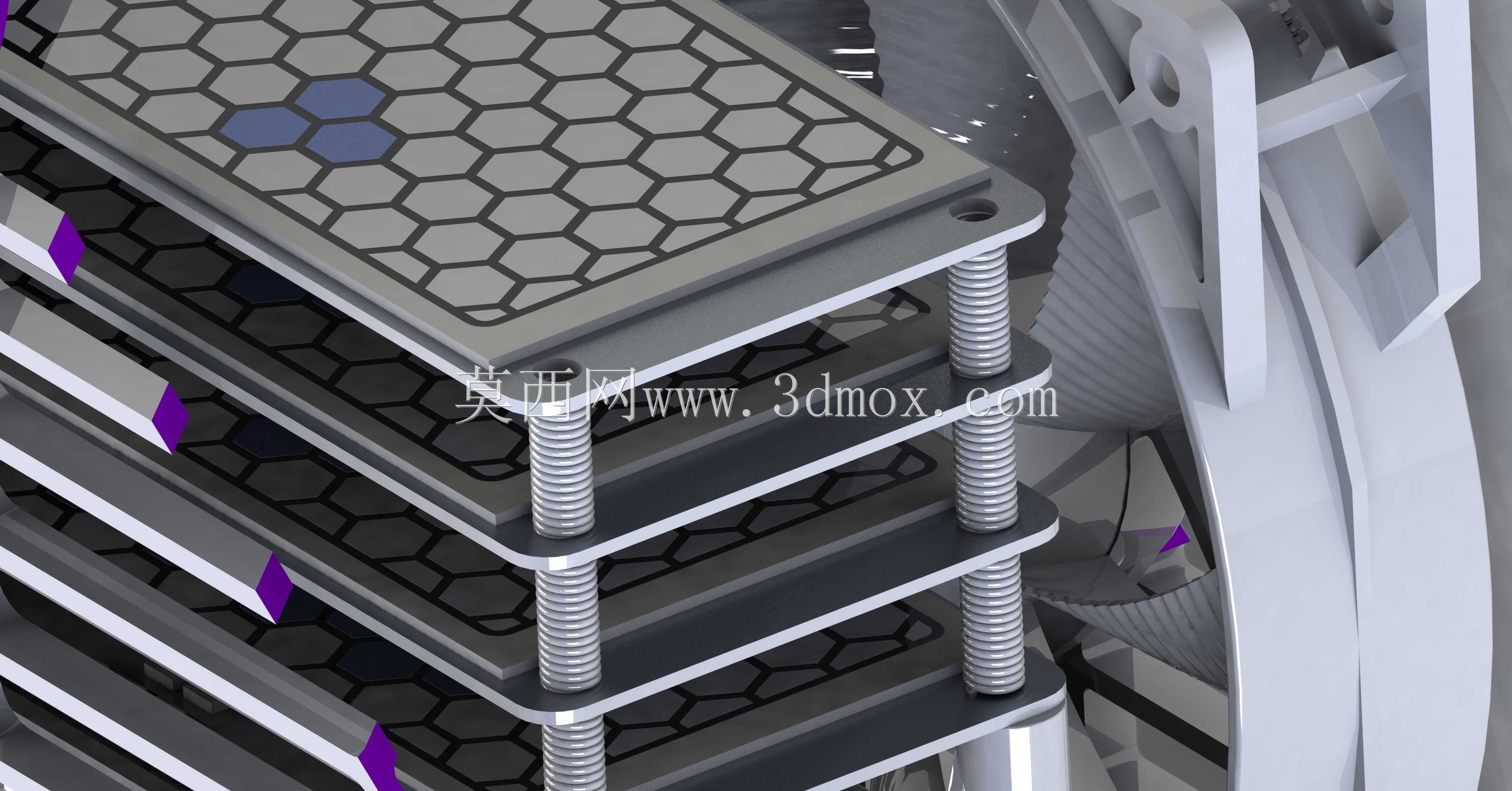

　　结构细节上，正面的格栅采用等间距斜向条孔设计，条孔宽度控制在4mm，既能够保证出风面积达到风扇迎风面的70%以上，也能避免异物触碰内部的高压发生元件，格栅内侧预留了2mm的台阶位，可根据使用需求加装初效滤网，拦截进风时带入的浮尘；内部的元件安装位采用分层式布局，底层预留臭氧发生模块的固定孔位，中层为驱动电路板的安装卡槽，上层直接对接风扇的固定螺孔，各层之间预留了足够的走线空间，组装时不需要额外整理线束即可完成各部件的对接。

　　实际使用中，这款装置的结构强度完全满足日常移动、放置的需求，外壳壁厚设置为2.5mm，兼顾3D打印的成型效率和结构刚性，边角处做了R3的圆角处理，避免搬运时锐边划伤；设备的整体重量控制在800g以内，单人即可轻松挪动位置，可根据不同空间的消杀需求灵活转移使用场景，比如对衣柜进行消杀时可临时放置在柜内，完成后取出放回桌面，不需要针对每个空间单独配置固定设备。
