拐杖配套挂载式水杯固定支架结构

这款挂载式杯架是针对助行拐杖使用场景开发的配套承载结构，主要解决行动不便群体使用拐杖出行时，无法随身携拿水杯的实际痛点。日常户外出行、社区活动、就医复诊等场景下，使用拐杖的用户双手需要握持拐杖保持身体平衡，腾不出手携带水杯，以往只能将水杯放在背包中，取用十分不便，或是直接挂在拐杖握把处，容易晃动掉落甚至干扰拐杖操作，这款杯架的设计就是为了在不影响拐杖正常使用的前提下，提供稳定的水杯承载位。

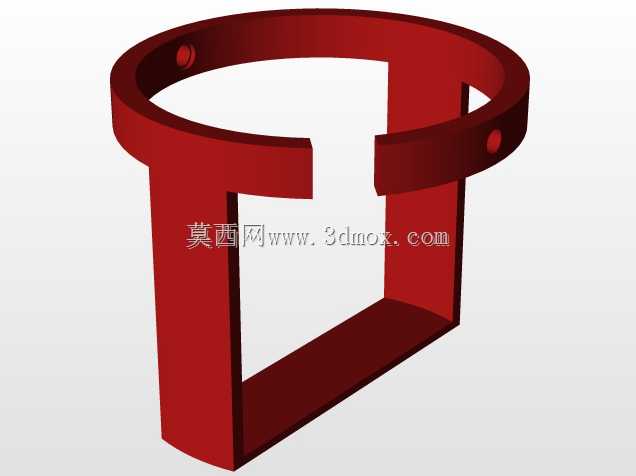

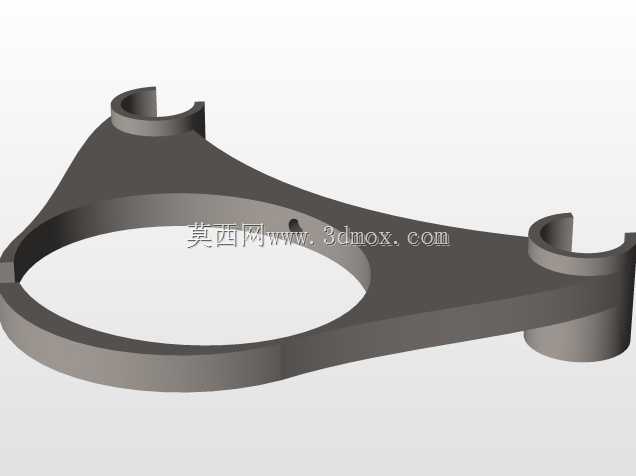

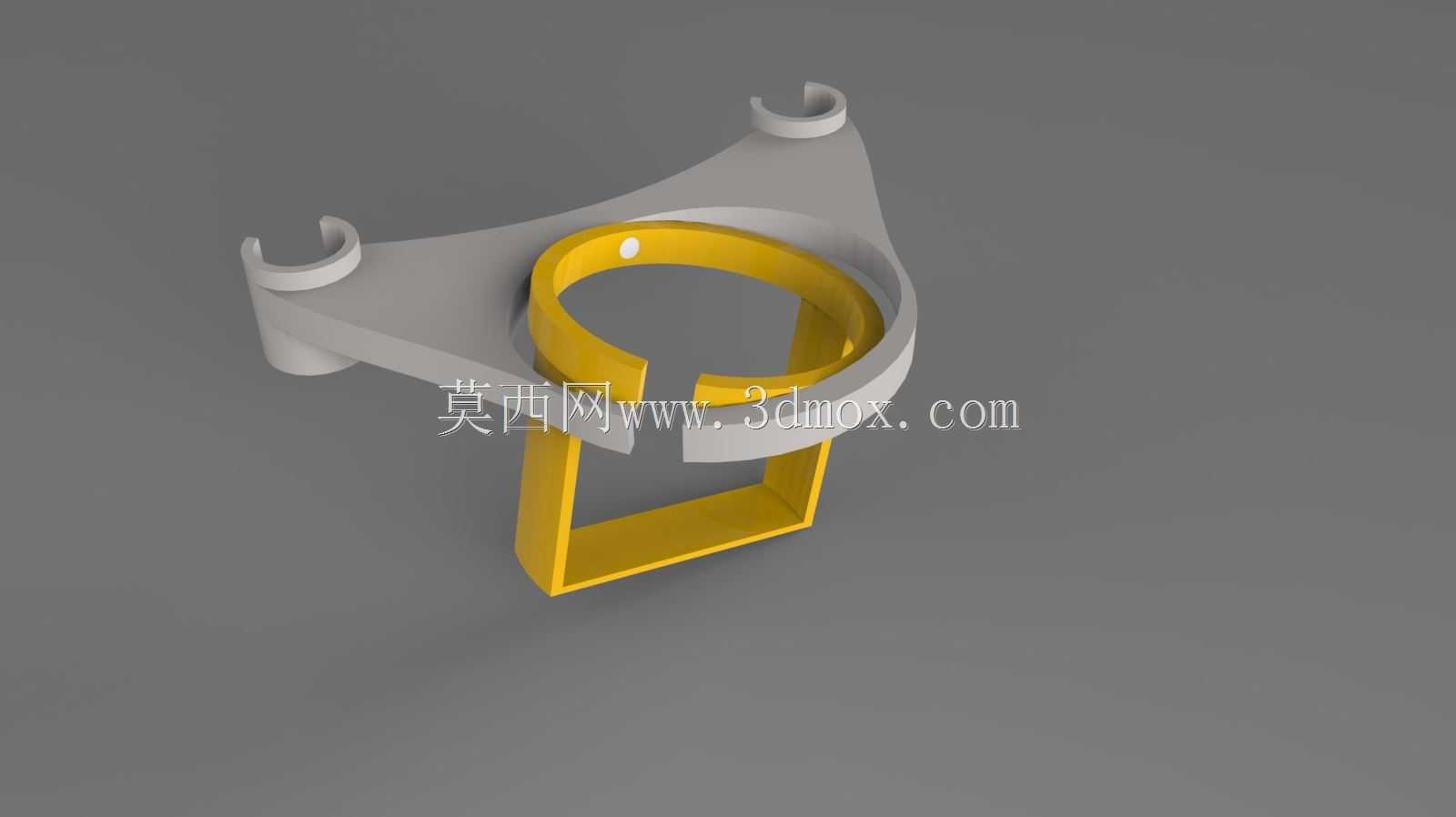

从功能特性来看，结构分为两个核心功能区：上部的两个C型卡扣是安装固定位，卡扣的开口尺寸匹配常规拐杖的杆径，安装时直接卡入拐杖杆身即可完成固定，不需要额外的螺丝、绑带等紧固件，卡扣内侧预留了微小的过盈量，卡入后能依靠材料自身的弹性抱紧杆身，正常行走过程中不会出现滑移、转动的情况，同时这种快装结构也方便用户根据使用习惯调整杯架的安装高度和周向角度，适配不同身高、不同持拐习惯的用户需求。下部的承载结构分为环形抱圈和底部承托框两部分，环形抱圈做了开口设计，能够适配一定直径范围内的直身水杯、保温杯，抱圈的宽度足够约束水杯的中上部，避免行走过程中水杯侧翻；底部的方形承托框托住水杯底部，承托框的内空尺寸略大于常规水杯的底部直径，不会出现水杯放不进去的情况，同时承托框采用框型而非整板结构，一方面能减轻整体结构重量，避免给拐杖增加过多额外负载，另一方面如果水杯底部有少量残留水渍，也能直接从框的空隙漏出，不会在架体积水积垢。

设计过程中首先考虑的是安装边界的适配性，两个C型卡扣的中心距匹配常规拐杖杆身的可安装区域，不会和拐杖的高度调节锁扣、握把结构产生干涉，安装后杯架整体向拐杖外侧探出，不会磕碰用户的腿部，行走过程中杯架的最外侧轮廓也不会超出拐杖正常的摆动范围，避免经过狭窄通道时杯架剐蹭墙体或障碍物。整体结构的壁厚做了均匀化处理，所有转角位置都做了圆角过渡，没有尖锐的棱角，避免用户操作时划伤手部，同时均匀的壁厚也适合采用注塑工艺批量生产，成型过程中不会出现缩痕、翘曲等缺陷。材料选择上优先考虑轻量化和耐候性，整体采用工程塑料制作，自身重量很轻，不会增加用户的持拐负担，同时日常接触水渍、汗液也不会生锈腐蚀，户外温度变化下也不会出现脆化、变形的问题。

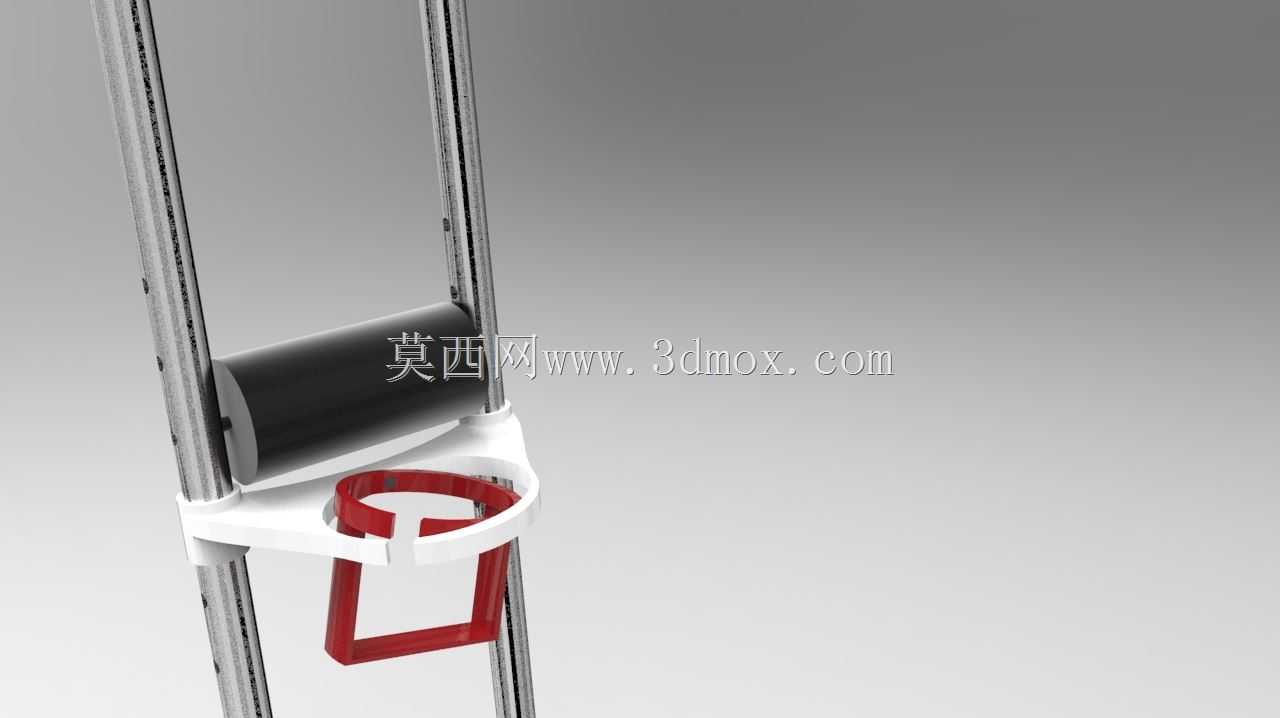

实际使用时，用户只需要将杯架的卡扣对准拐杖杆身合适的位置按压卡入，调整到顺手的角度后，就可以将水杯放入下部的承载位，环形抱圈会自动约束水杯的径向位移，底部承托框承担水杯的全部重量，即便是装满水的保温杯，固定后也不会出现晃动、脱落的情况。不需要使用时，可以直接将杯架从杆身上拔下，不会在拐杖表面留下安装痕迹，也不会损伤拐杖的表面涂层。和市面上常见的绑带式杯架相比，这款卡扣式结构安装拆卸更快捷，固定稳定性更好，不会因为绑带松脱导致杯架移位；和螺丝锁紧式的杯架相比，不需要额外工具就能完成安装调整，对老年用户更友好。结构设计上还做了受力优化，卡扣和主体连接的位置做了加强筋处理，长期反复拆装也不会出现断裂，环形抱圈的开口位置做了圆弧导向，放水杯时不需要刻意对准，顺着导向就能滑入抱圈内，单手就能完成水杯的取放操作，完全匹配持拐用户单手操作的使用需求。
