U4.2ch便携多单元组合音响结构设计

　　这套多单元组合音频发声装置的结构设计，核心围绕近场桌面音频使用场景做适配，同时兼顾便携移动的使用需求，整体结构拆分清晰，装配逻辑符合消费电子类产品的量产装配要求。从实际使用场景来看，这类多单元组合的发声装置，既可以作为桌面近场听音的主力音频设备，搭配桌面电脑、便携投影等设备使用，也可以通过内置供电模块的预留空间，拓展为户外小型聚会、露营场景下的移动音频输出设备，覆盖日常休闲、小型活动的音频扩声需求。

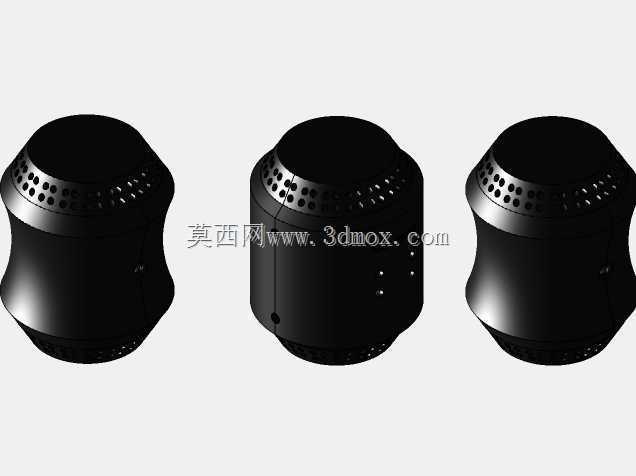

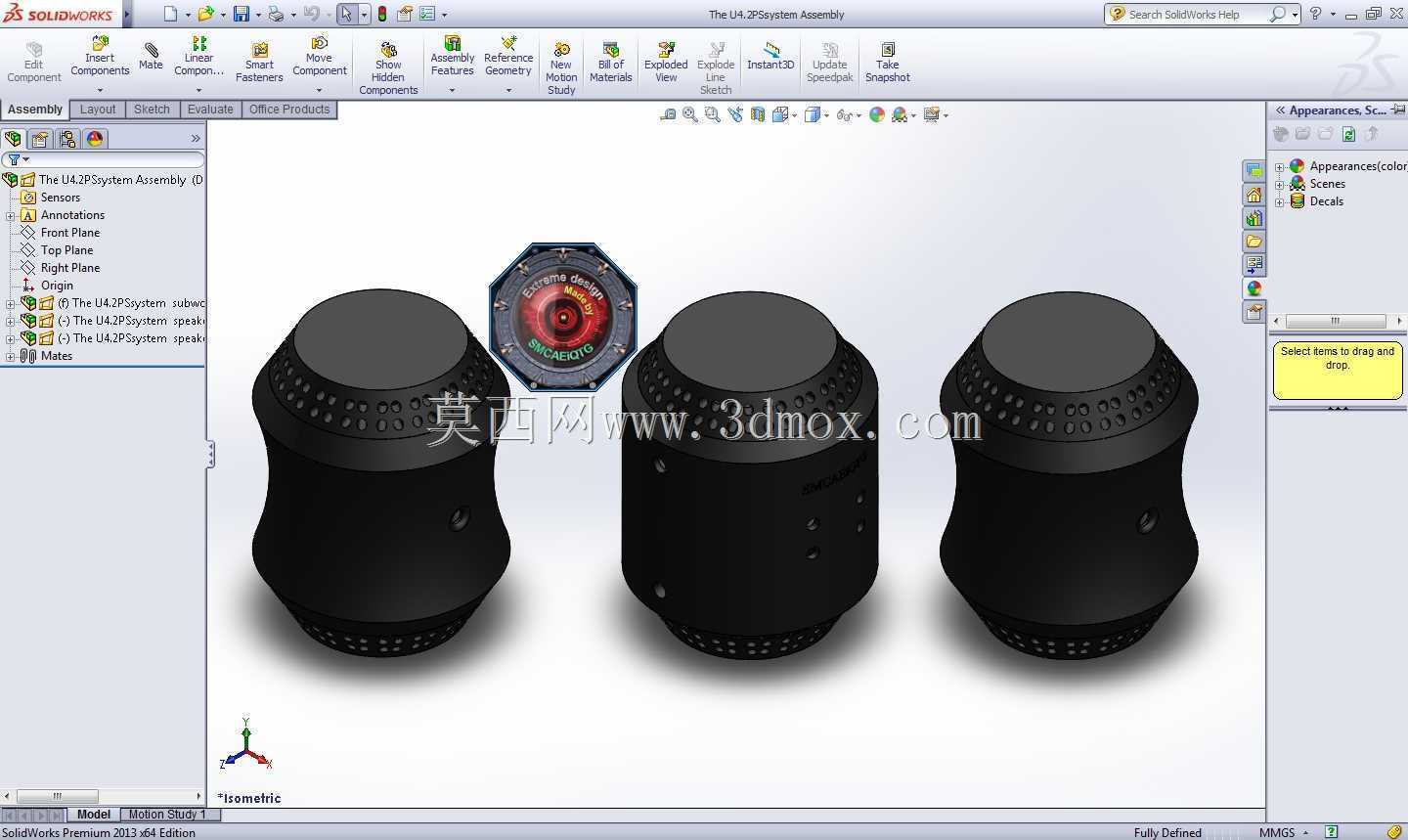

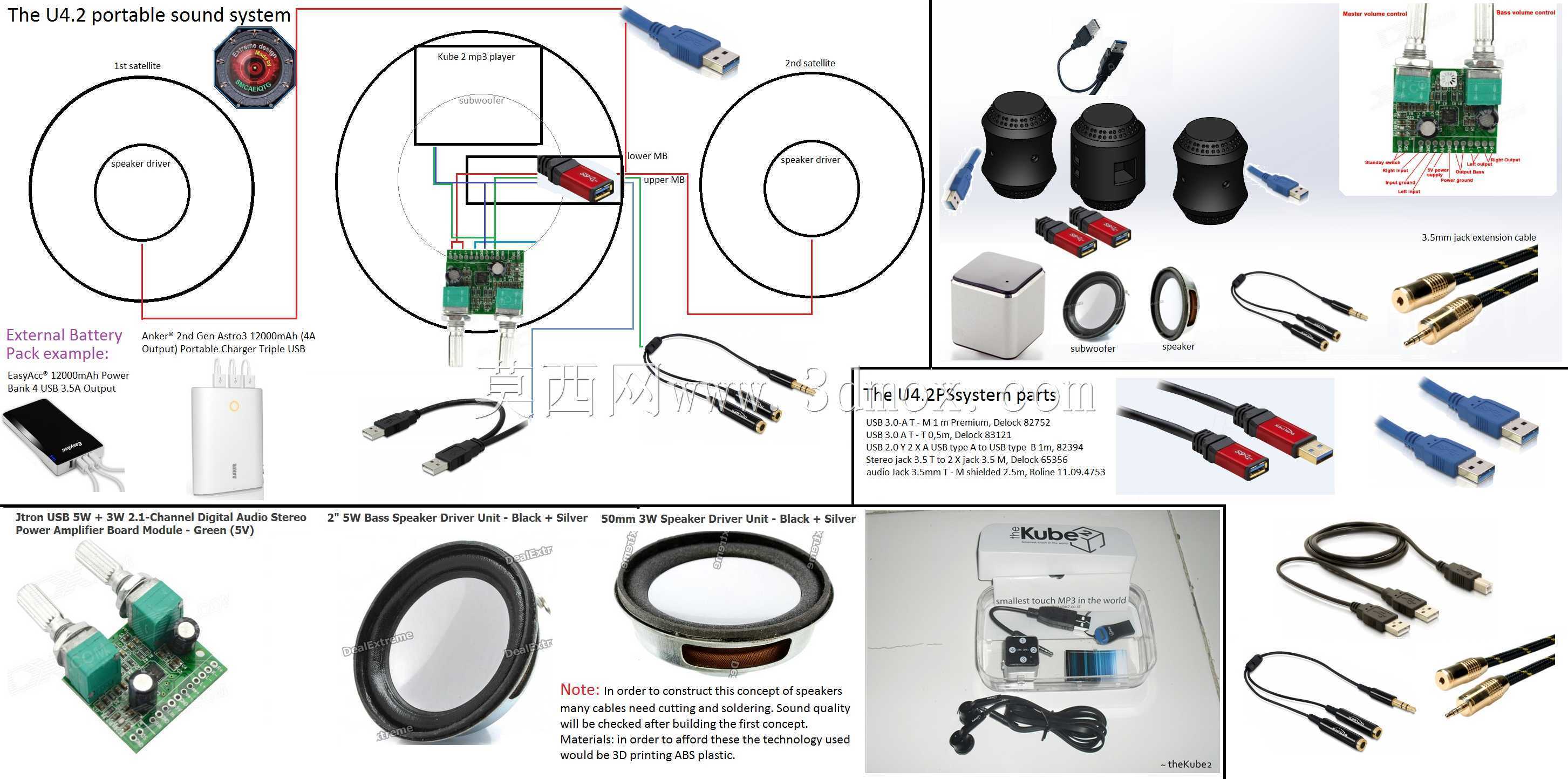

　　从功能特性来看，整套结构分为低音单元腔体与卫星单元腔体两个部分，低音腔体采用收腰式的柱形结构，上下两端预留出声孔阵列，既保证了低音单元的前后腔容积符合声学设计要求，也通过收腰的曲面结构提升了手持握持的贴合度，方便用户移动搬运。卫星单元采用与低音腔体同风格的曲面造型，出声孔均匀分布在腔体上端，保证360度范围内的高频声音扩散，避免传统指向性扬声器的听音位置限制。整套结构的单元配置上，低音腔体可搭载2枚5W的全频发声单元，卫星腔体可搭载4枚3W功率、直径50mm的发声驱动单元，通过多单元的分频配合，实现全频段的声音覆盖，相比单腔体的便携音响，低频下潜与高频延展表现都有明显提升。

　　在设计思路上，整套结构优先考虑了装配的便捷性与腔体的声学密封性，所有壳体的拼接位置都预留了止口结构，既可以在装配时快速定位，也能在打胶或者卡扣装配后保证腔体的密封性能，减少声音漏损带来的声学失真。壳体表面的出声孔采用均匀排布的阵列式设计，孔径大小经过匹配，既保证出声效率，也避免大孔径带来的异物进入腔体内部的风险，同时孔位的排布兼顾了外观的整体性，不会破坏壳体曲面的流畅感。腔体内部预留了单元安装的定位柱与螺丝孔位，发声单元可以直接通过螺丝固定在腔体内的安装位上，不需要额外增加固定支架，减少整体的零件数量，降低装配复杂度与物料成本。

　　尺寸与安装边界方面，低音炮的外壳尺寸为115x90mm，这个尺寸刚好可以适配常规的桌面摆放空间，不会占用过多的桌面面积，同时腔体内部的容积可以满足小口径低音单元的容积需求，保证低频的输出效果。卫星单元的外壳尺寸为115x90.62mm，与低音腔体的尺寸比例协调，摆放时视觉整体性更强，卫星单元与低音单元之间既可以通过有线方式连接，也预留了无线连接模块的安装空间，用户可以根据使用需求选择连接方式。整套结构的所有外露边角都做了圆角过渡处理，没有尖锐的棱角，既提升了手持搬运时的安全性，也避免日常使用中磕碰带来的壳体掉漆、开裂问题。

　　从结构强度的角度考虑，壳体的壁厚设计均匀，曲面结构相比直筒结构拥有更好的抗形变能力，即使日常使用中出现轻微的挤压、磕碰，也不容易出现壳体变形的问题，能够有效保护内部的发声单元与电路模块。腔体底部预留了防滑脚垫的安装槽，安装防滑脚垫后可以提升摆放时的摩擦力，避免桌面轻微震动导致设备移位，同时脚垫可以垫高腔体底部，避免底部出声孔被桌面遮挡，影响低频的出声效果。
